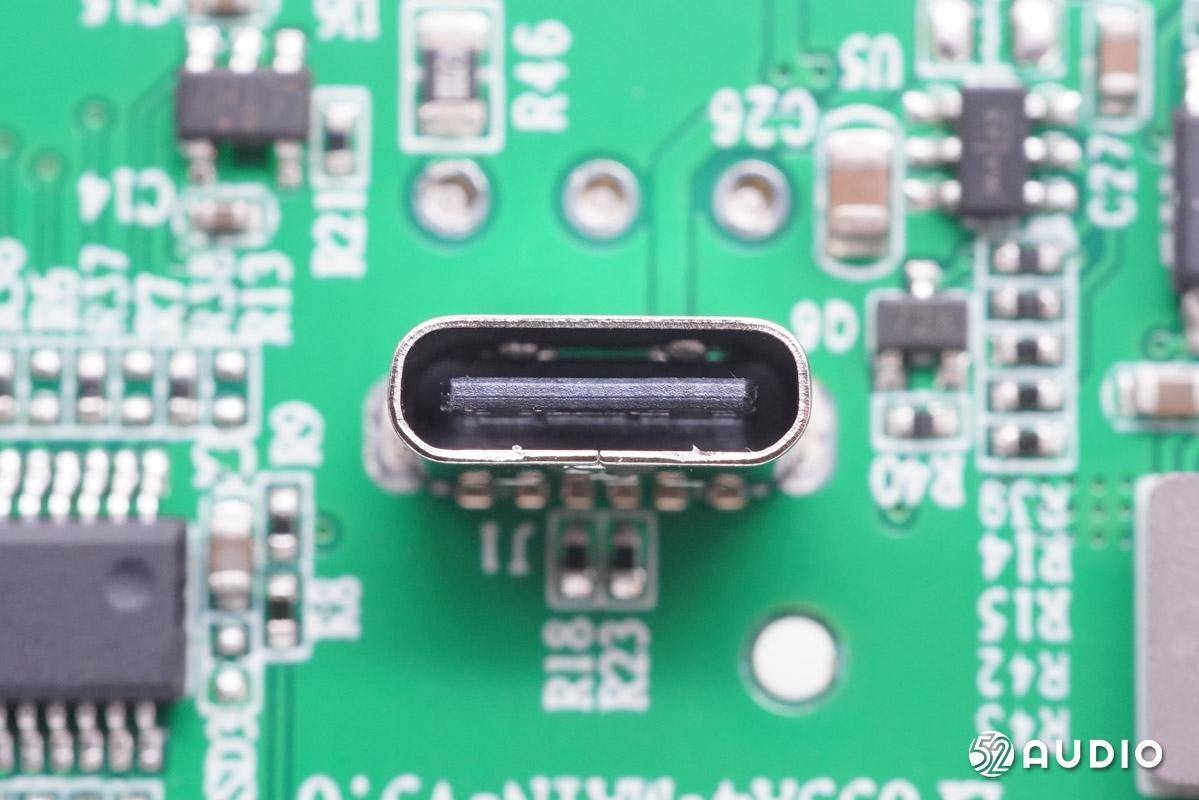

Type-C充电接口母座特写 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

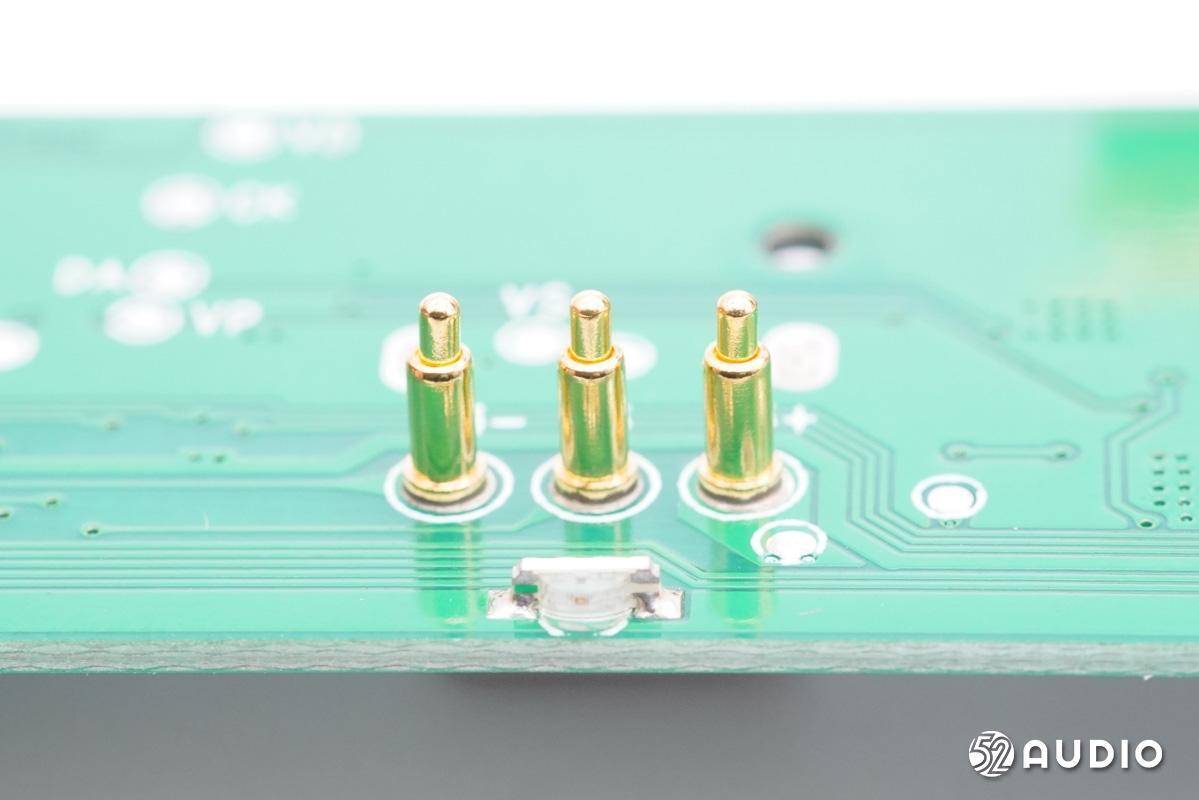

充电盒为麦克风充电的pogo pin连接器 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

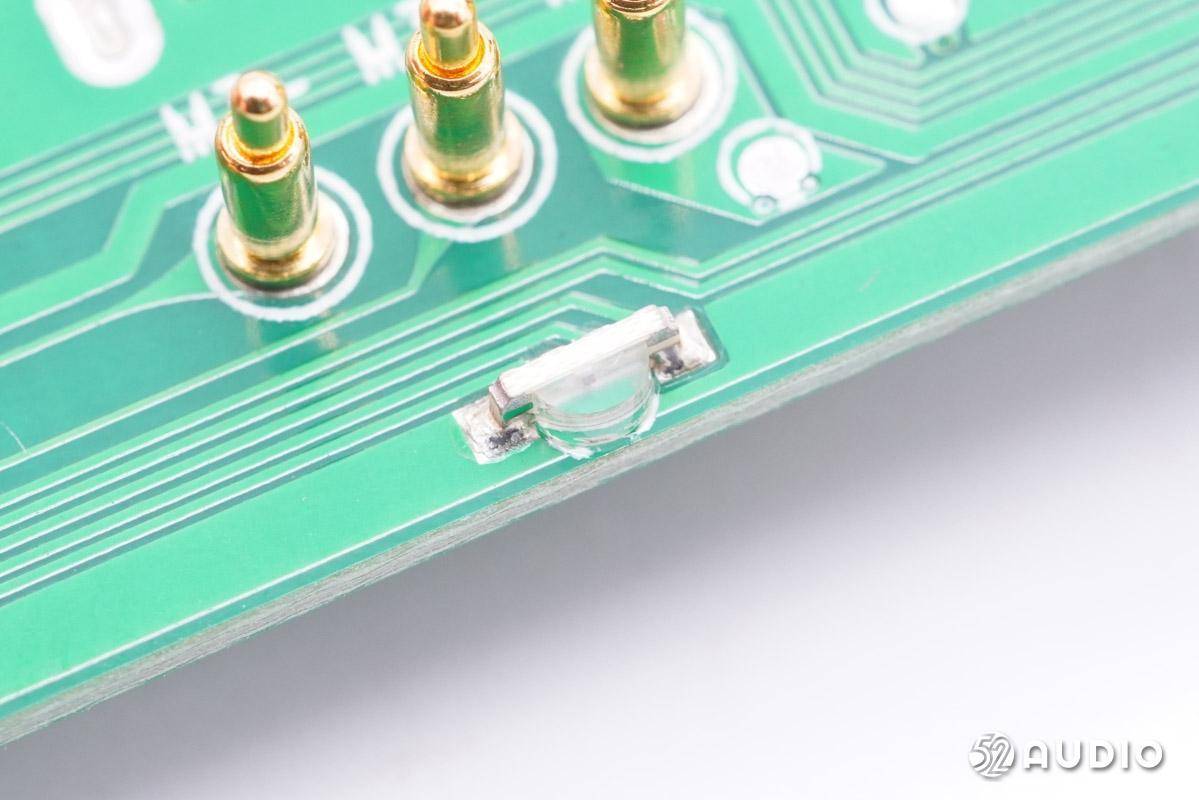

LED指示灯特写 , 用于反馈充电状态 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

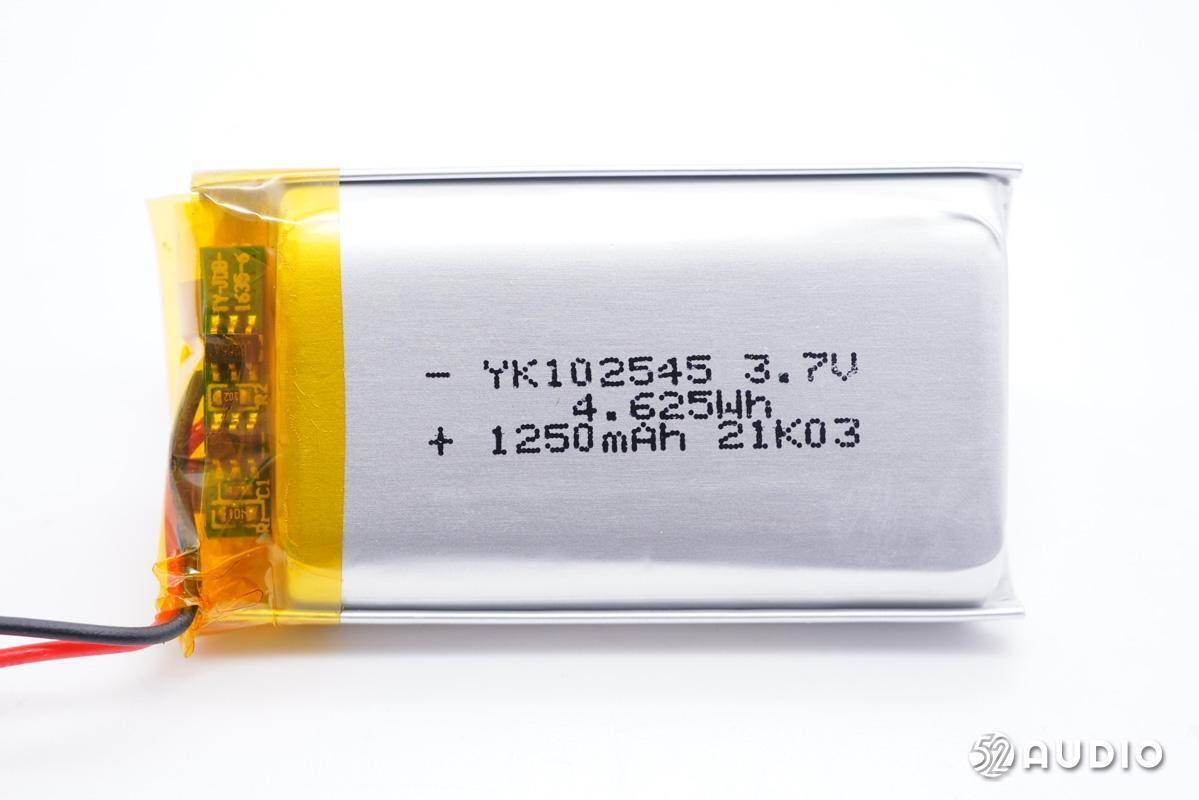

内置锂离子软包电池 , 型号为YK102525 , 额定电压3.7V , 额定容量1250mAh/4.625Wh 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

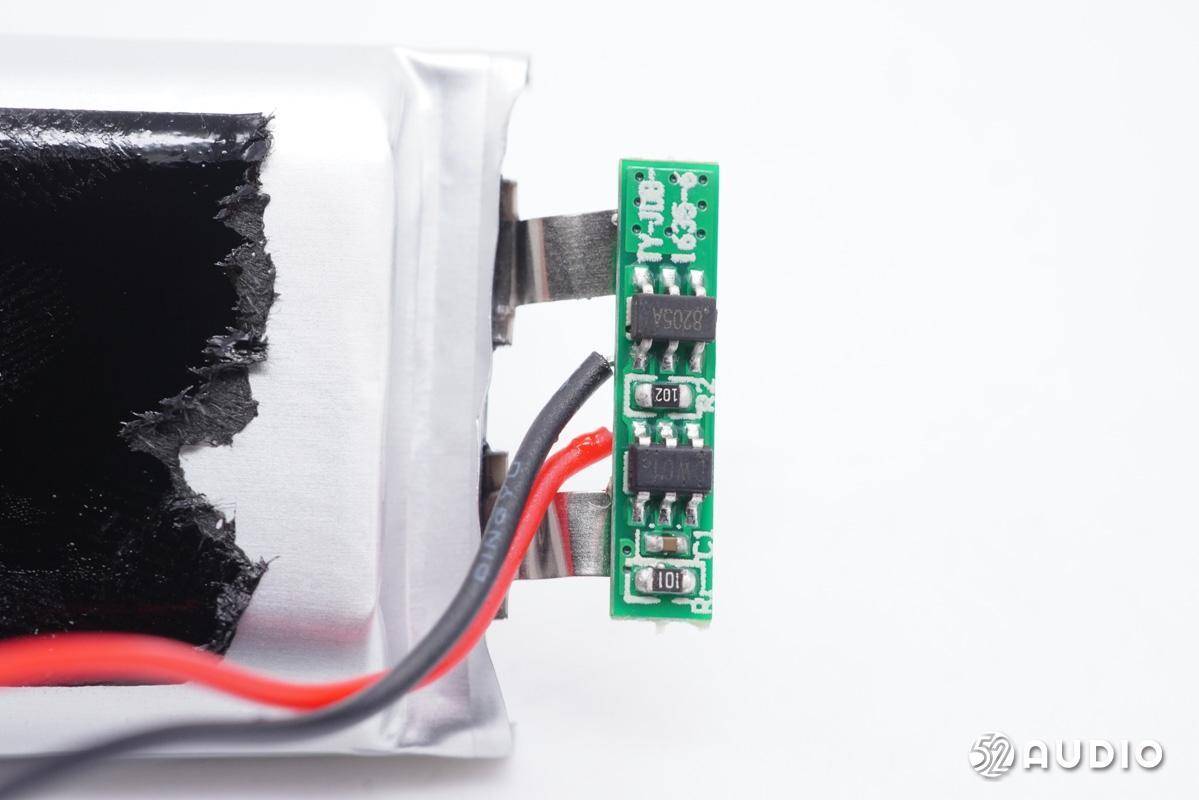

电池配备了电路保护板 , 上面有保护IC、MOS管 。
接收器拆解
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

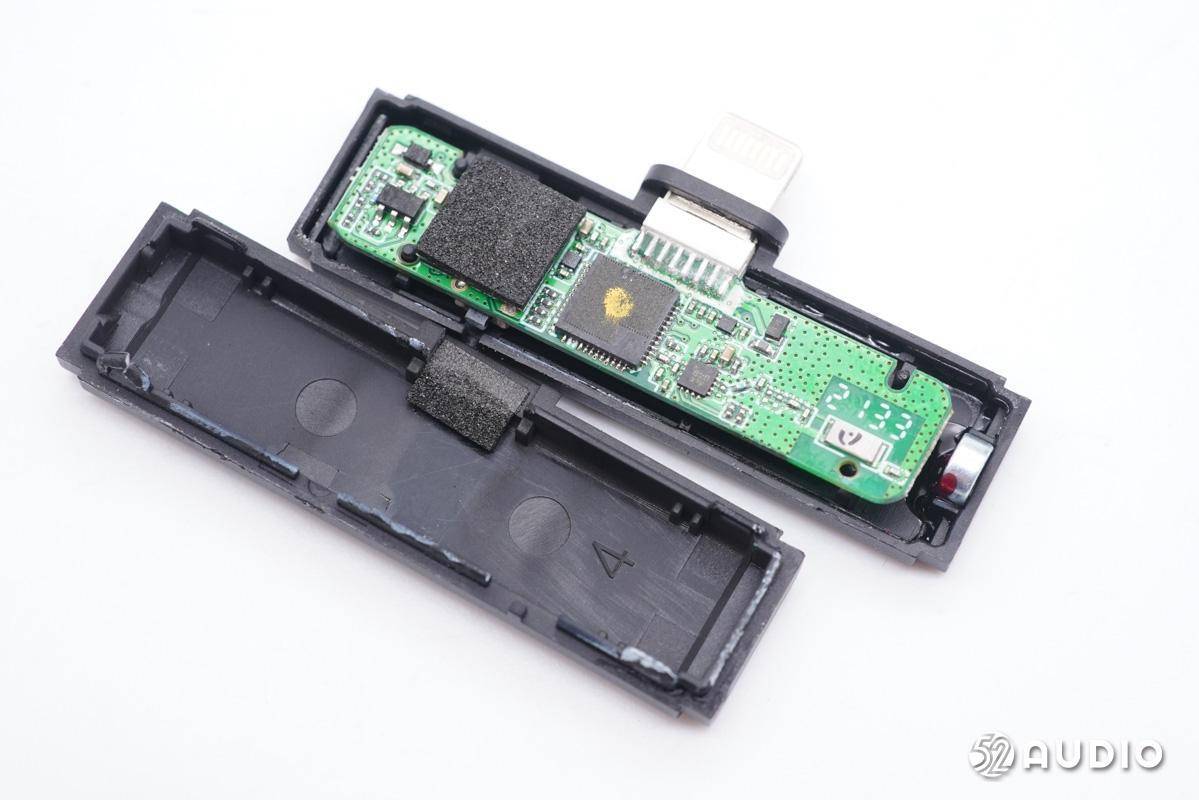

麦克风接收器拆解一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

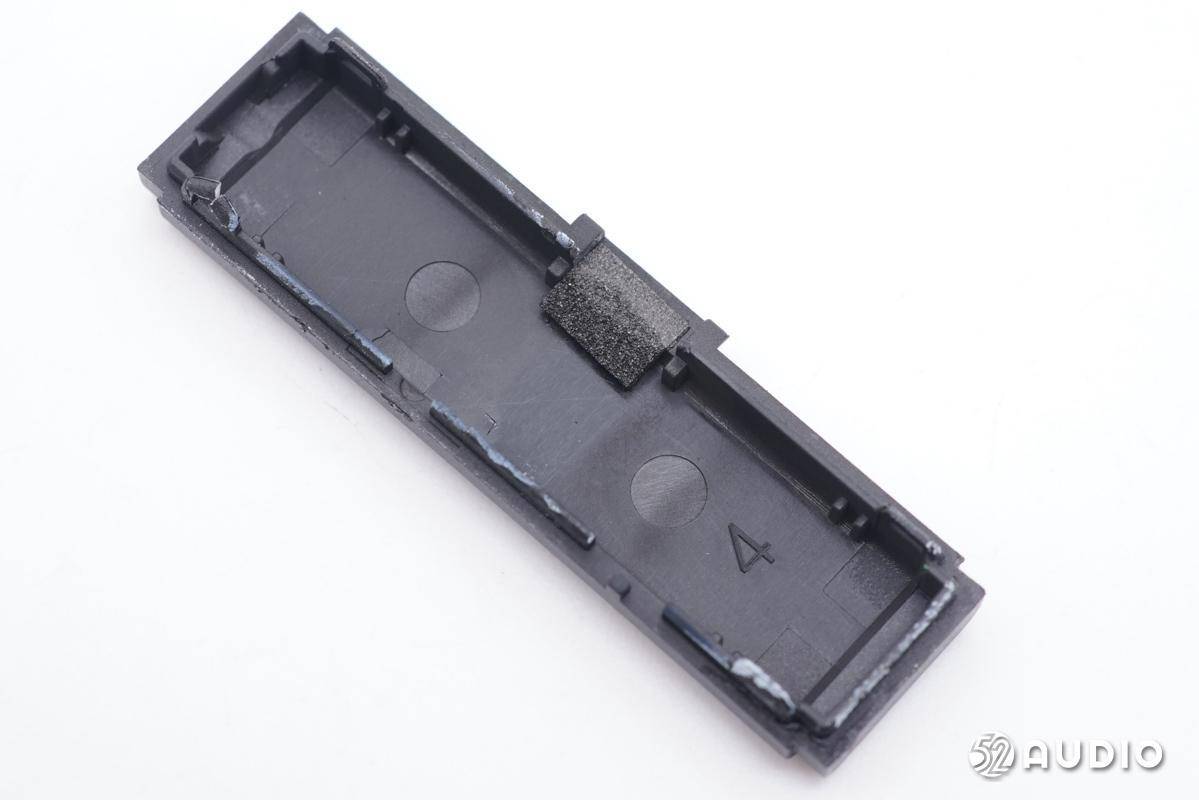

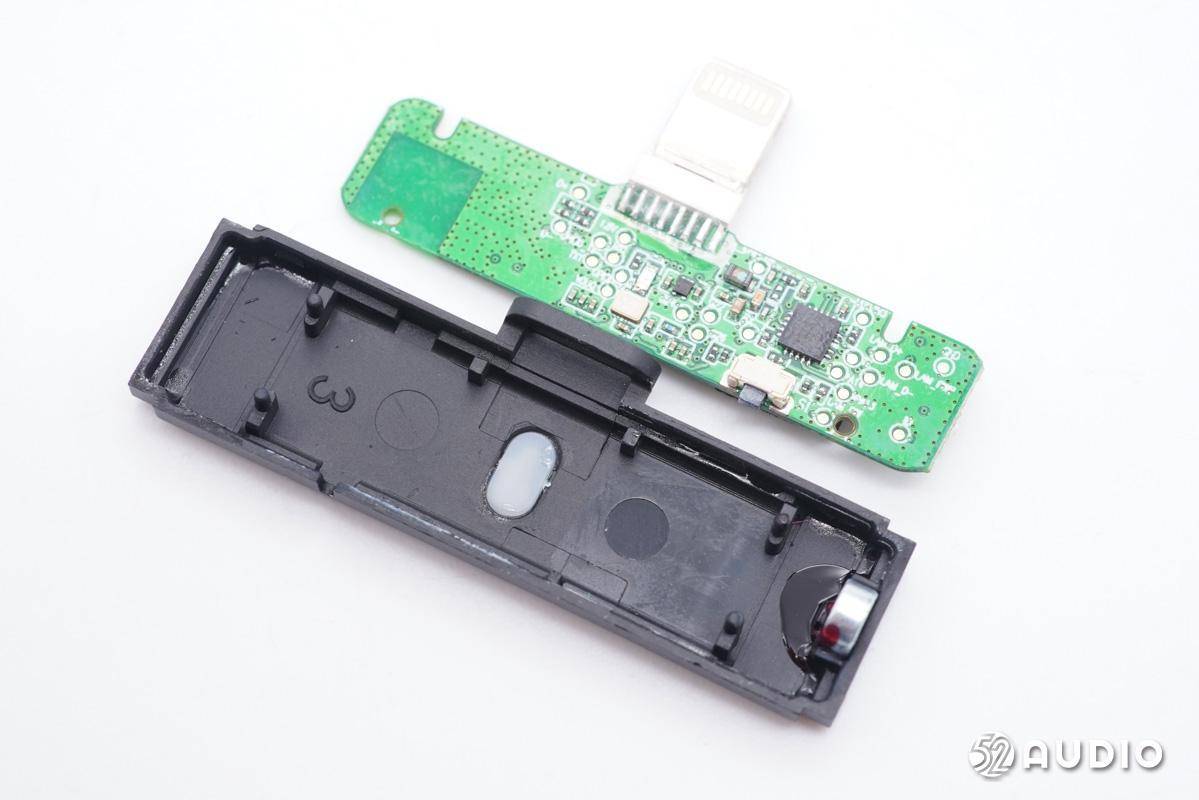

接收器背壳一览 , 壳体内有印有数字“4” , 接口处有海绵填充 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

取出主板 , 由于接收器连接手机 , 从手机接口取电 , 无需内置电池 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

接收器盖板内侧结构一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

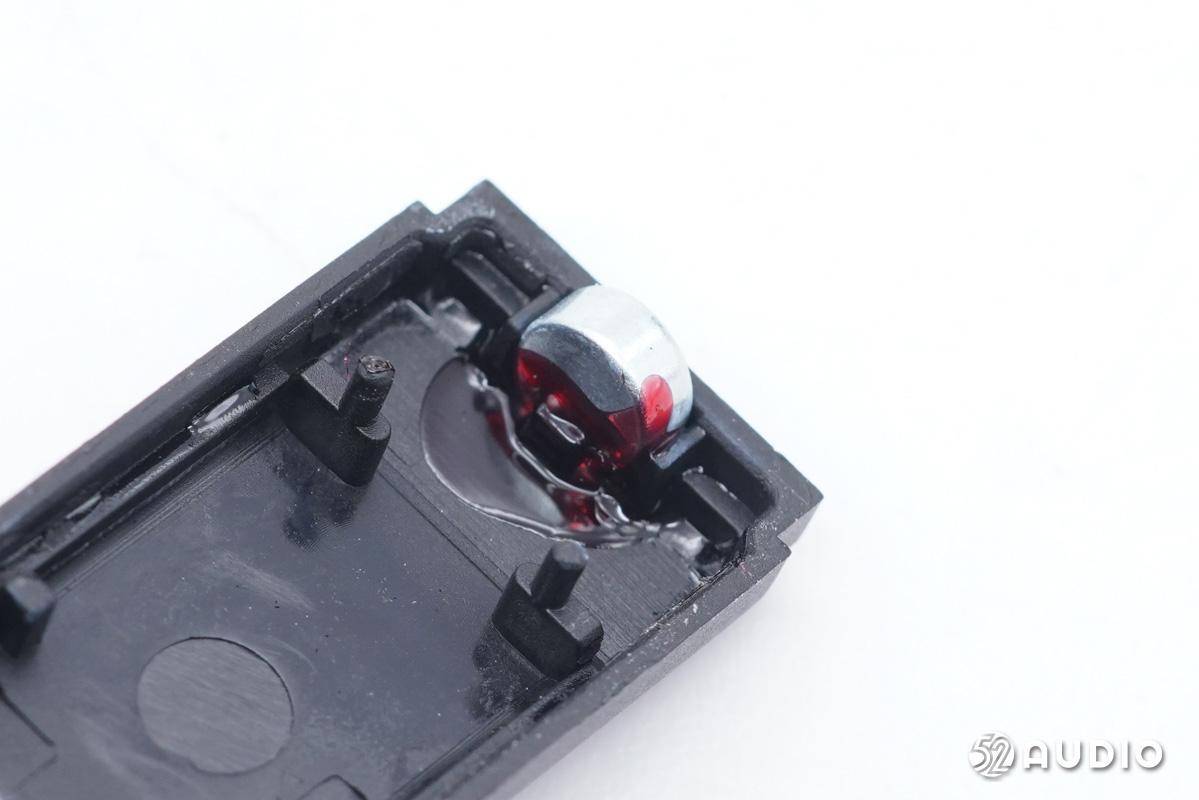

吸附充电仓的磁铁特写 , 壳体底部有开槽定位 , 使用胶水固定 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

接收器pcb板背面一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

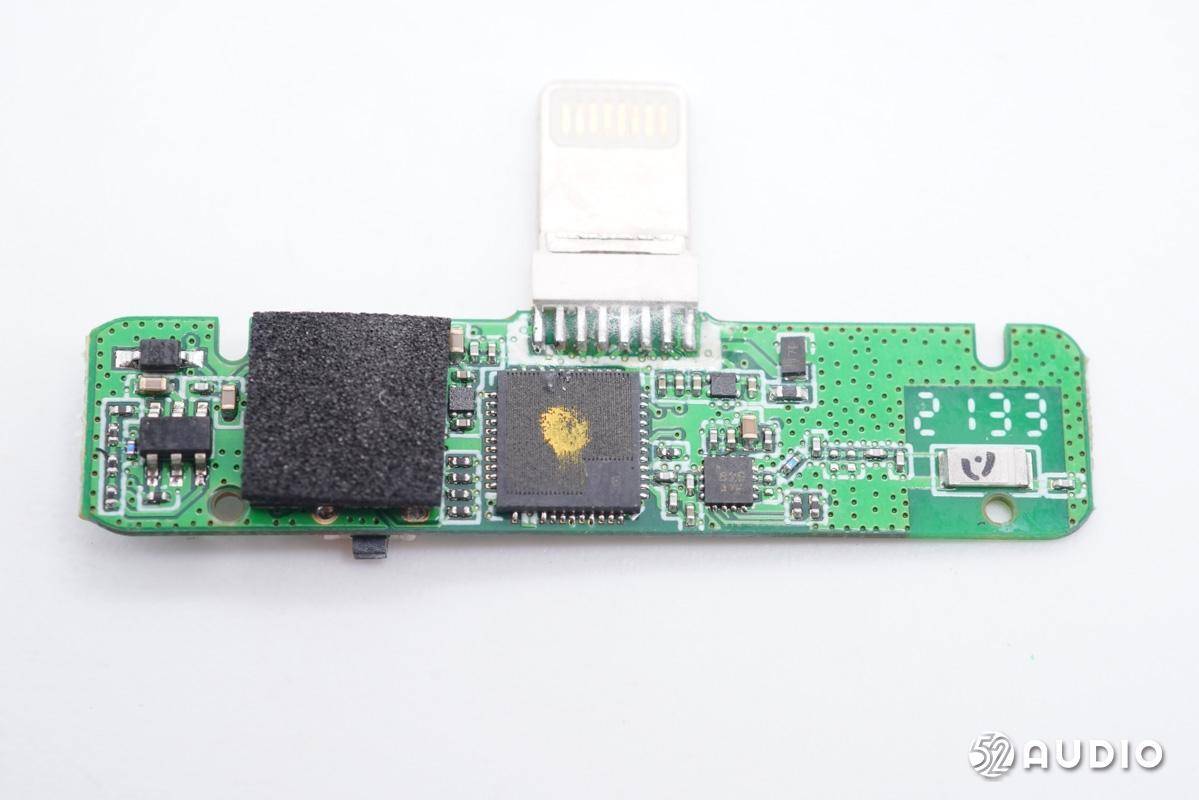

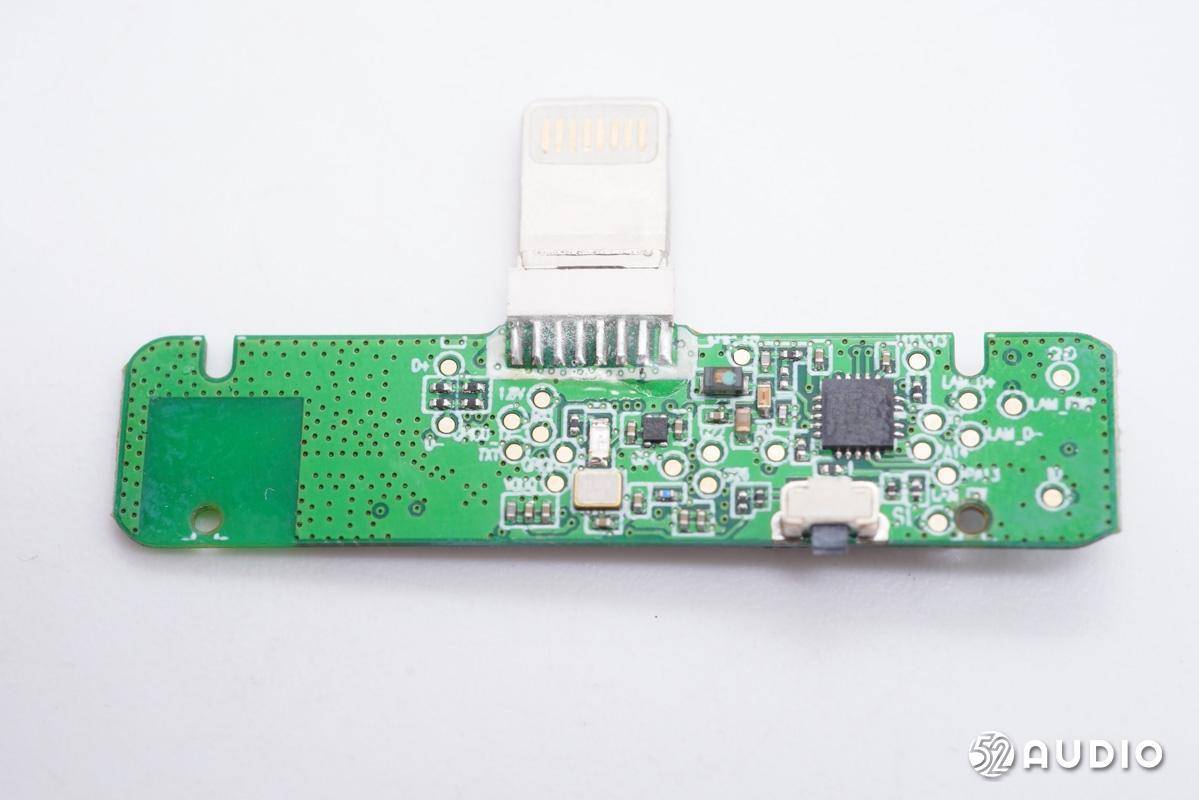

接收器pcb板正面一览 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

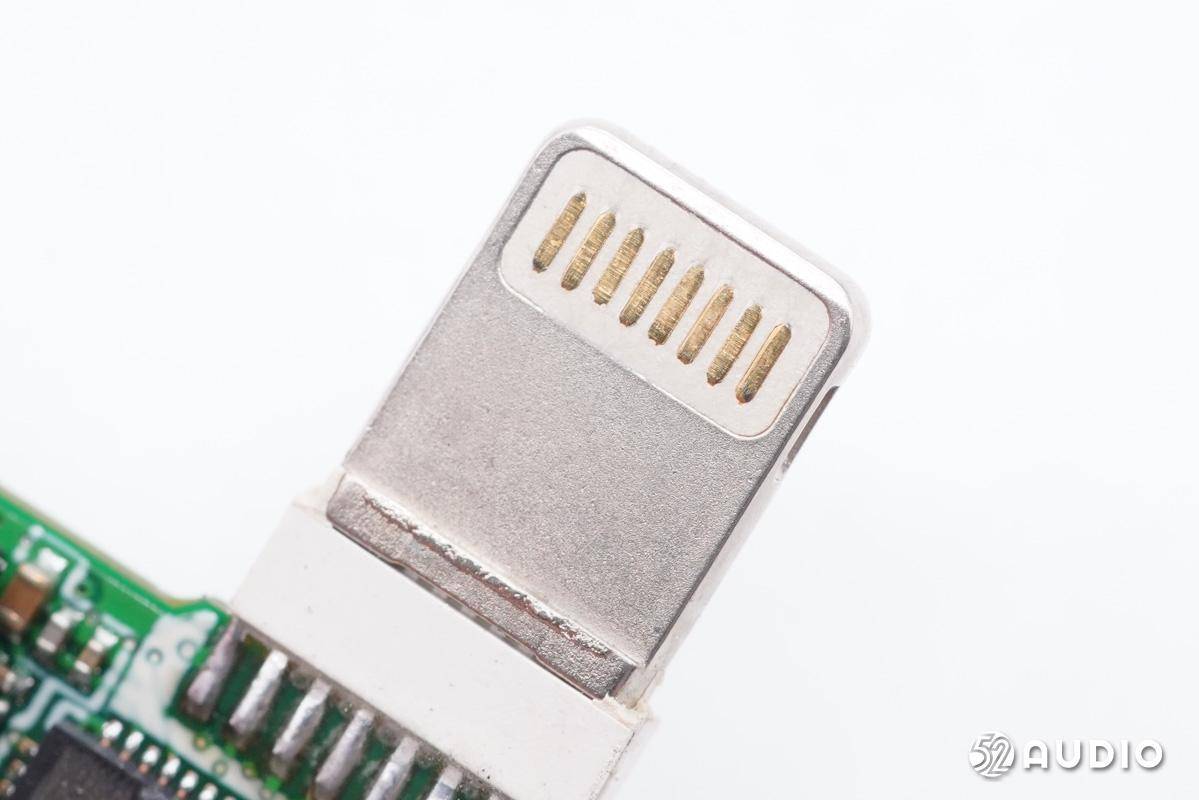

Lightning接头特写 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

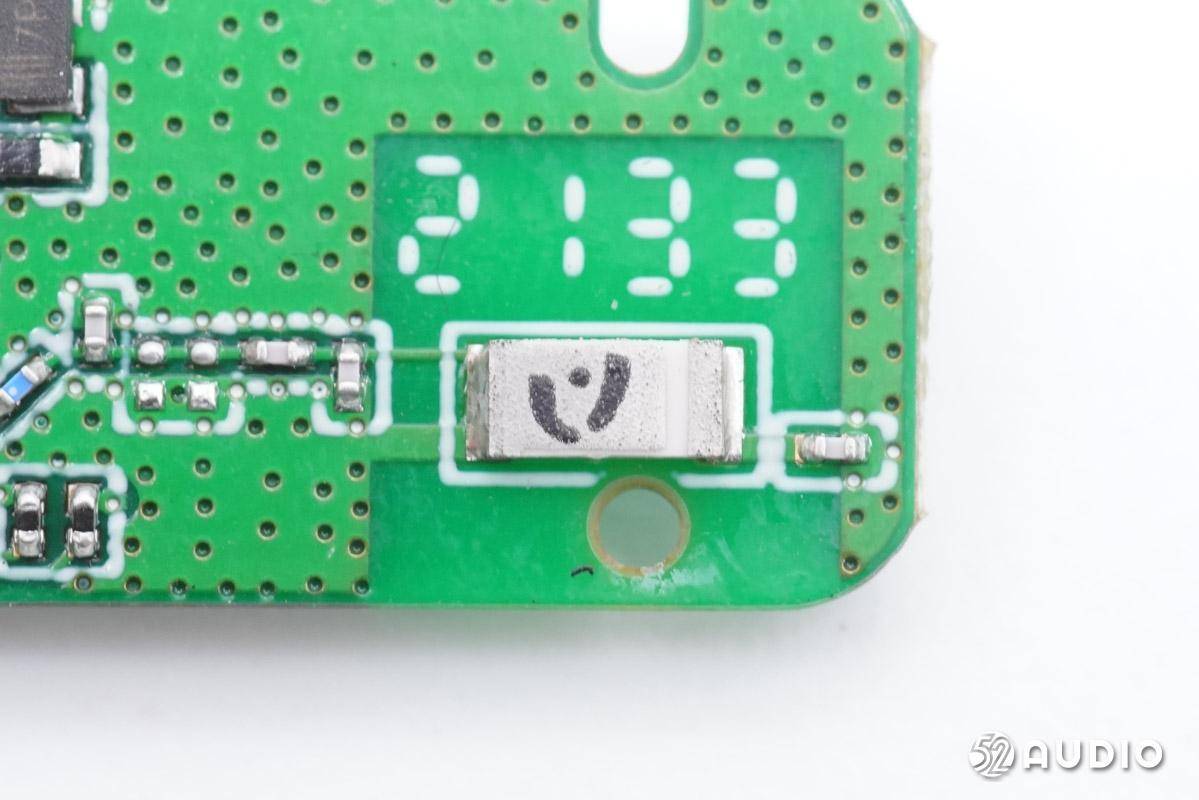

陶瓷蓝牙天线特写 , 用于无线传输 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

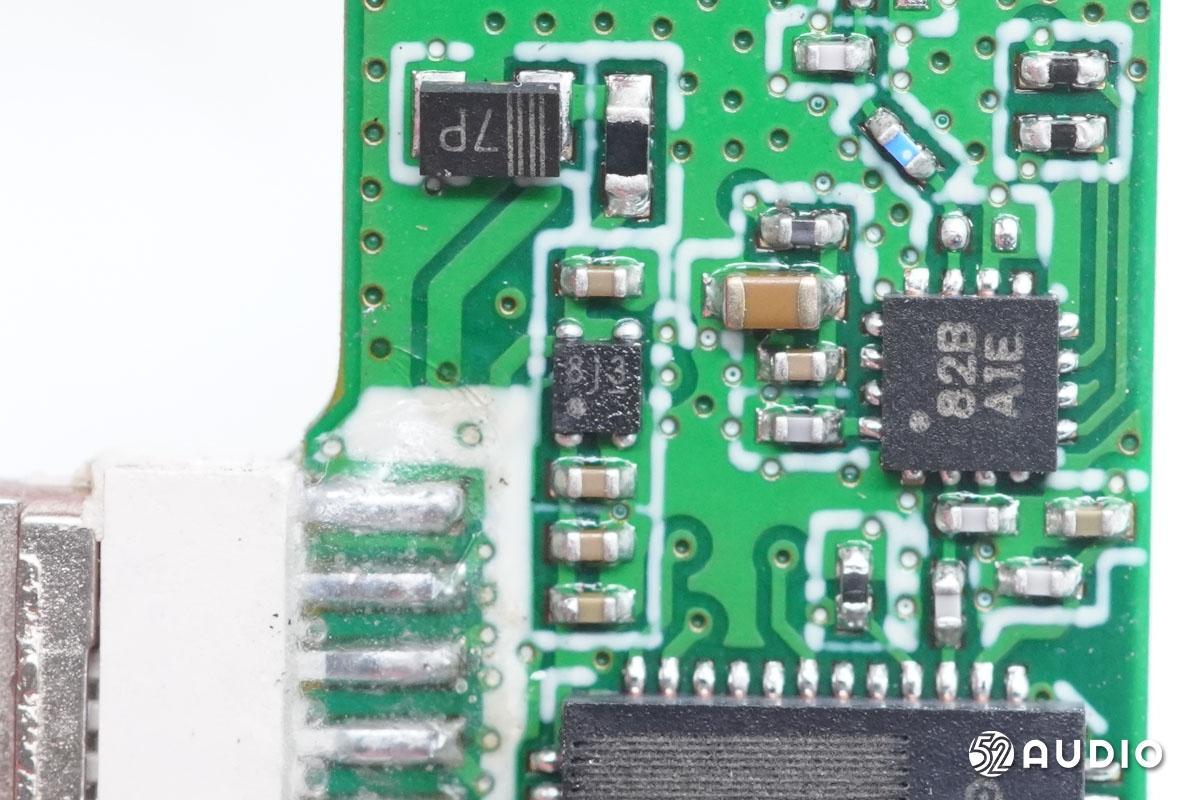

丝印82BA1E的前端放大器 , 用于放大蓝牙信号 。
产品|采用njoinic英集芯IP5303的移动电源IC,威麦科技麦克风开箱拆解报告
文章图片

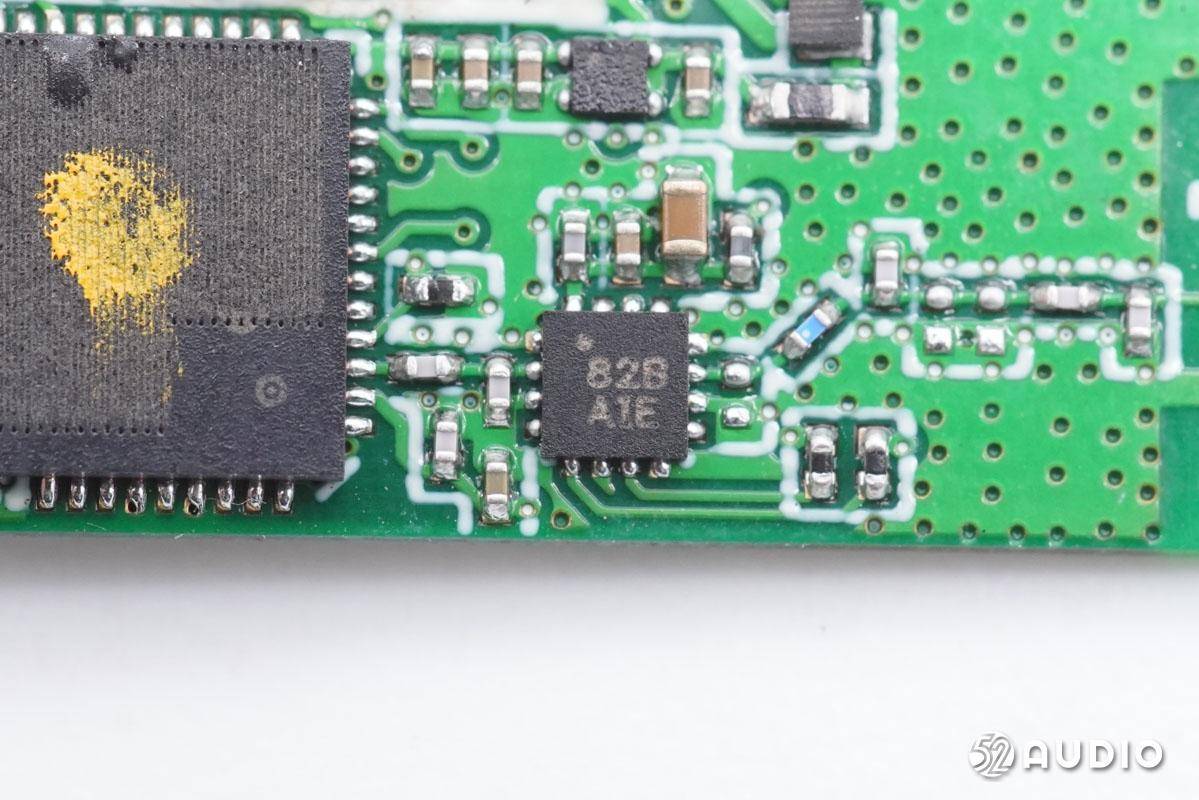

丝印82B的稳压IC 。
