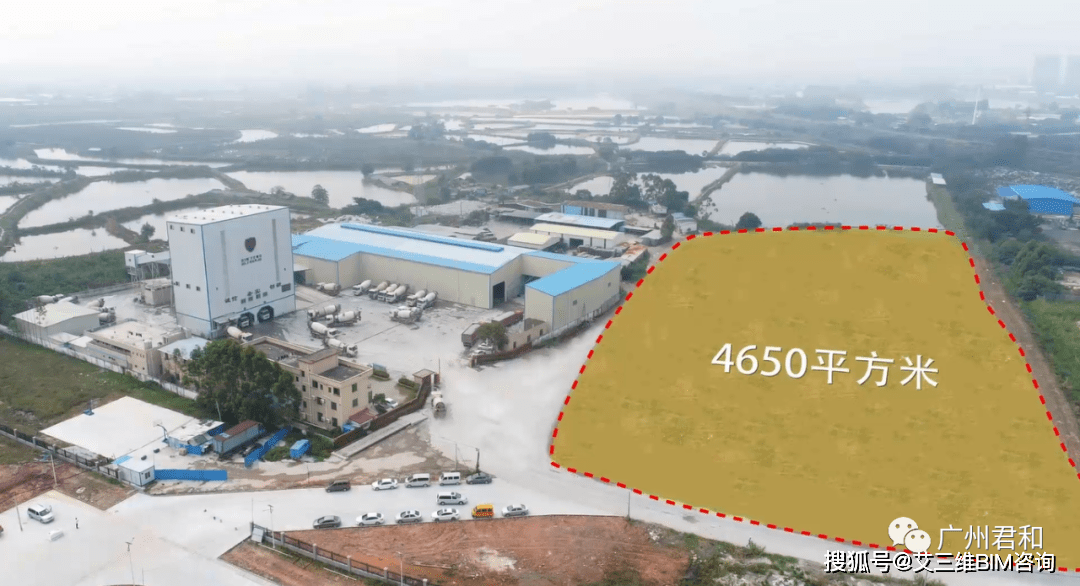

项目临建场地为矩形 ， 面积约4650㎡ ， 利用基于BIM模块化的临建软件进行临建设计及算量 。
文章图片
实景建模辅助临建场地规划

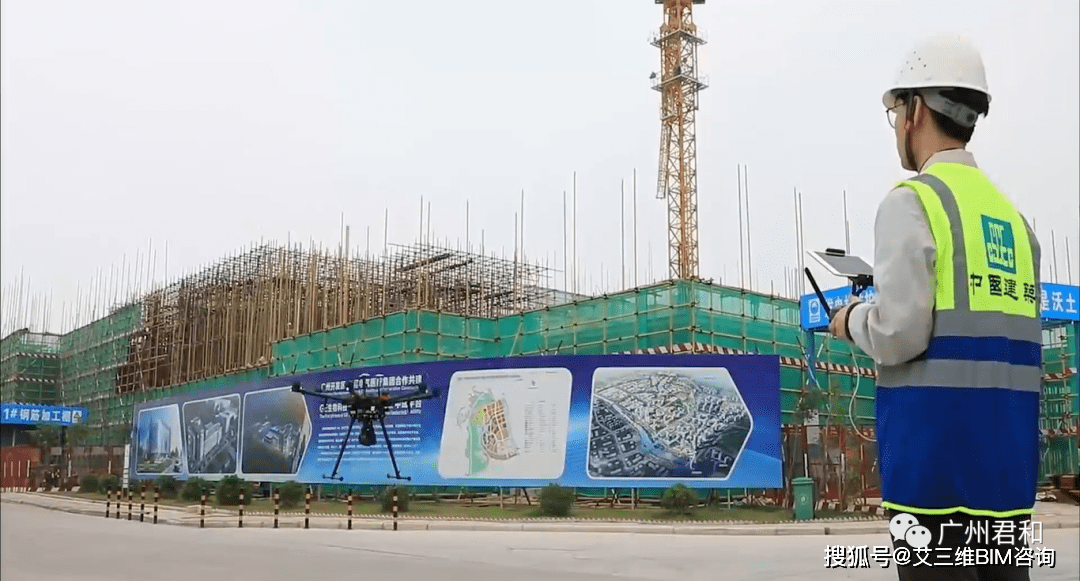

为清晰展示项目场地及周边环境 ， 辅助临建布置 ， 项目利用无人机航拍 ， 建立三维点数据模型 ， 快速测算确定临建布置绝对标高为4.5m ， 土方挖填方量为8000~9000立方米 。
文章图片
结合软件内置实景地图 ， 将场地模型导入软件中 ，根据CAD底图 ，在实景模型中确定现场临 建布设红 线范围 。通过实景模型进行合理的临建场地规划 。 办公区面积为1760㎡ ， 管理人员生活区1040㎡ ， 工人生活区1850㎡ 。

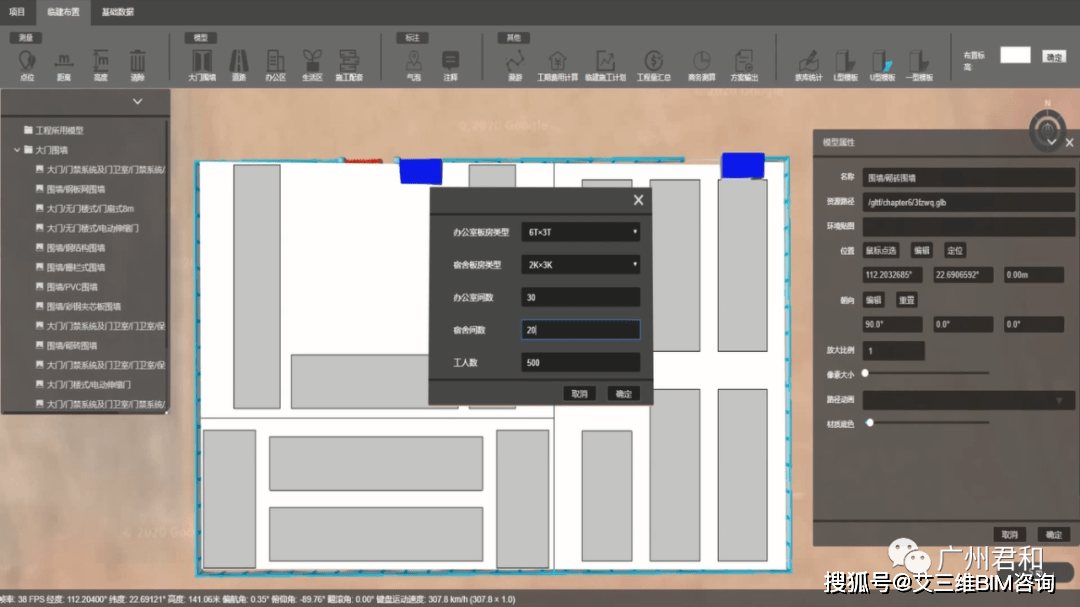

软件内置L型、U型、“一”字型等多种板房布局 ， 根据项目场地特点 ， 拟将办公室布局设置为“U”型 ， 生活区宿舍设置为一字型 ， 办公室板房选型为6T×3T ， 生活区宿舍板房选用2K×3K；输入办公室38间、生活区宿舍28间；同时确定工人为500人 ， 得出工人食堂尺寸为1 2K×3K ， 卫生沐浴为10 K×3K ， 手动调整布局 ， 仅耗时20分钟即完成场地规划 。
文章图片
基于BIM的临建模块化布置
（1）大门及围墙

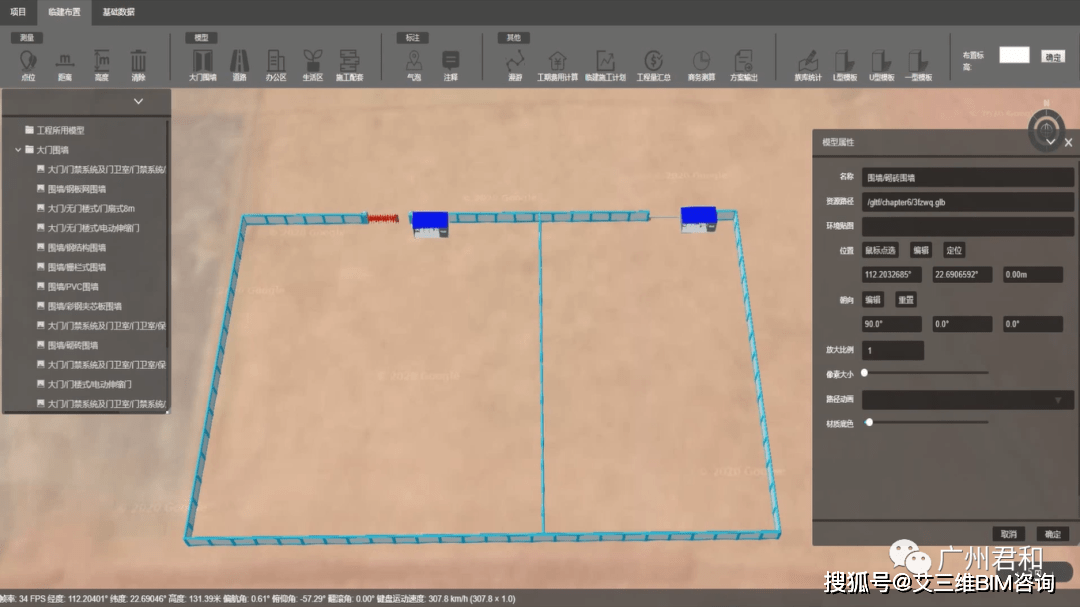

调整场地视角后 ， 场地布置标高设定为±0m ， 从系统族库中选择大门 ， 弹出族属性显示框 ， 查看族效果图 ， 选定拖拽将构件布置于场地平面 ， 移动定位 ， 同时完成门卫室布置；根据设定的场地红线设定围墙 ， 选择砖砌式围墙进行参数化布置 ， 确定起始点沿边线生成围墙 。
文章图片
（2）办公区
办公区为6T二层板房 ， 在软件中进行分层布置 。
一层布置：选择6T×12T大会议室及6T×6T接待室 ， 完成左侧一层布置 。 于中部完成材料、质量及安全部办公室布置 ， 设置6T×3T楼梯 ， 完成首层其余办公单元布设 。

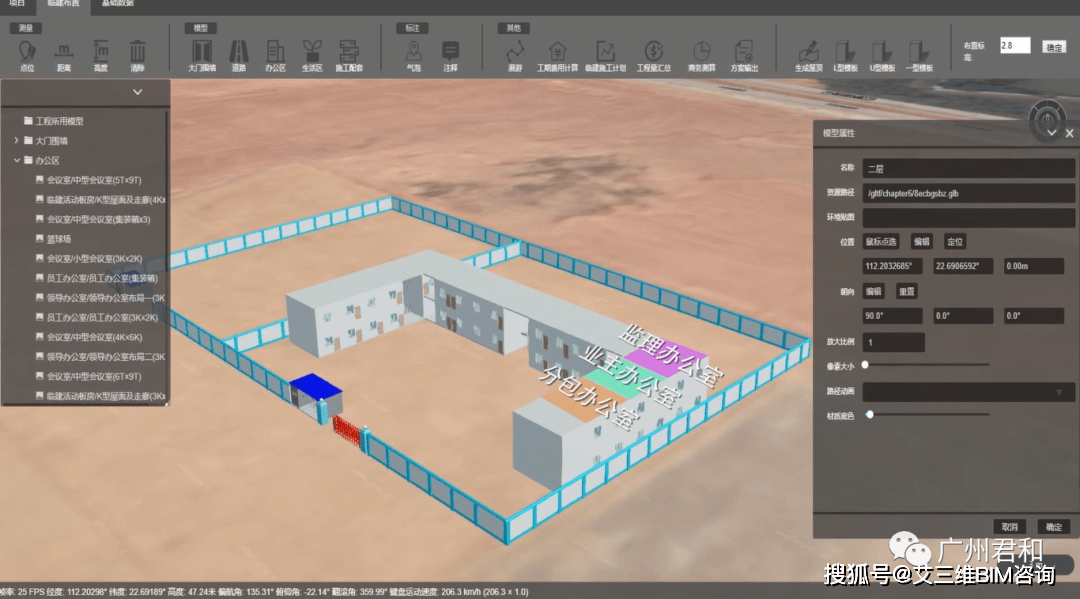

二层布置：将场地布置标高设定为2.8m进行二层办公室布置 。 选择相应办公单元规格 ， 完成分包办公室2间、业主办公室2间、监理办公室2间及其余办公室布置 。
走廊及屋顶布置：完成办公区房间单元布置后 ， 选择走廊族进行二层走廊布置 。 利用板房屋顶生成功能 ， 选择房间边界线形成闭合轮廓 ， 自动生成屋顶 。
文章图片
（3）生活区
办公区布置完成后 ， 依次完成管理人员及工人生活区3K宿舍、食堂、卫生沐浴、化粪池等配套设施布置 。
