（4）道路及场地

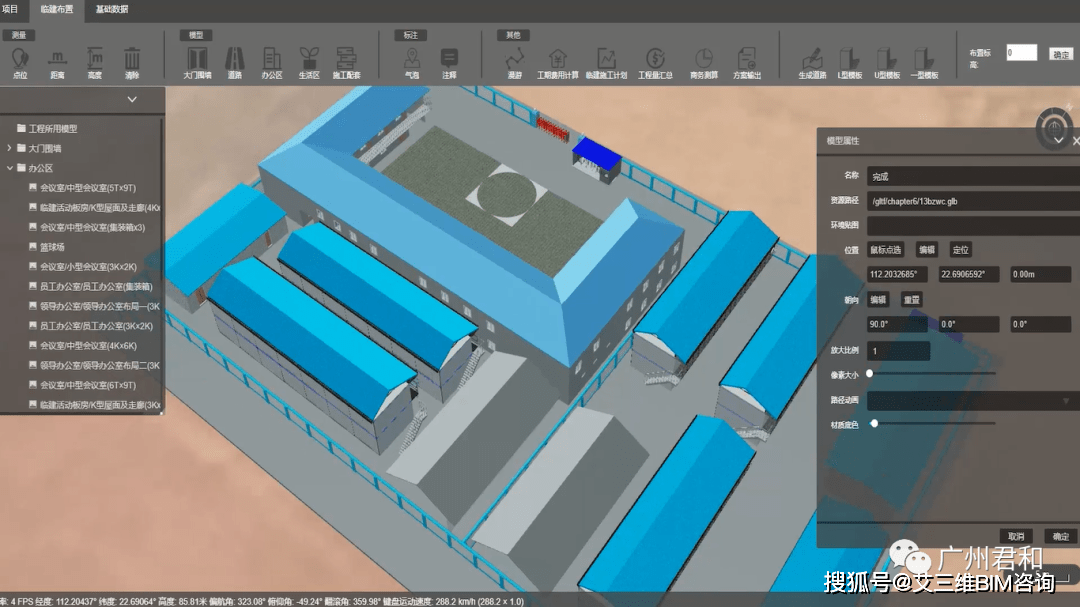

软件内置各种参数化道路族 ， 根据场地需要修改族参数完成场地道路布置；选择设置方形混凝土道路族参数尺寸15m ×10m ， 圆形道路族半径=4m ， 弧形道路族半径 =4m ，同时 ， 办公区及 生活区加设4m宽消防通道 。整个临建场地 布置完成 ， 用时10分钟 。
文章图片
基于BIM的临建工程量统计及商务测算

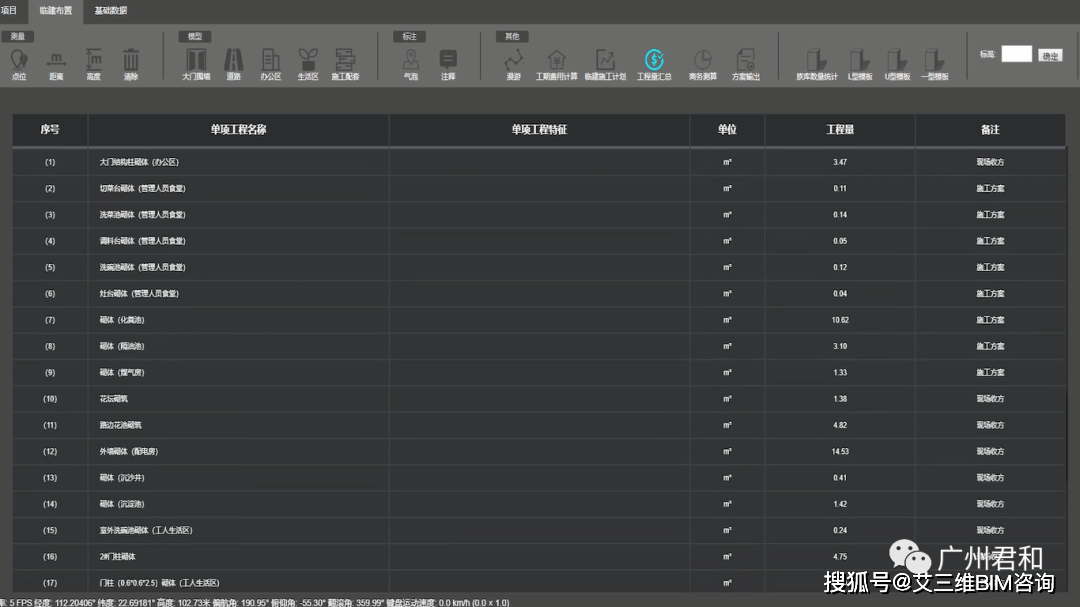

临建族库布置完成后 ， 系统自动统计软件中已布置族库数量 ， 通过临建工程量智能归集算量系统对临建工程量进行统计 ， 1分钟内生成工程量汇总表格；联合招采部确定各项工程量类别单价变动 ， 将单价修改导入系统表格 ， 准确生成临建成本清单 ， 辅助商务快速算量 。
文章图片
基于BIM的临建计划及平面图生成

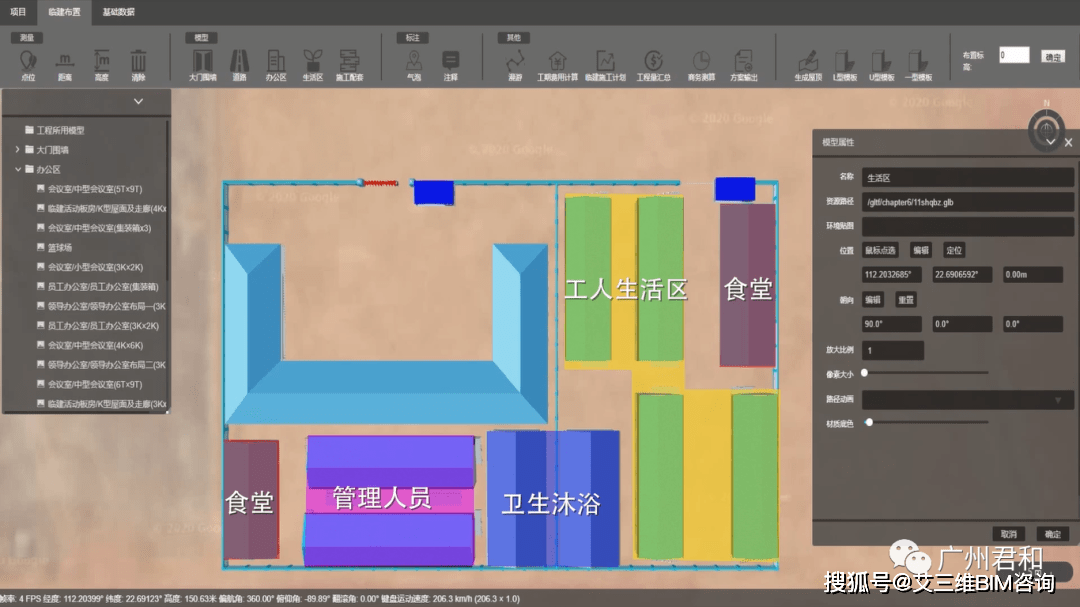

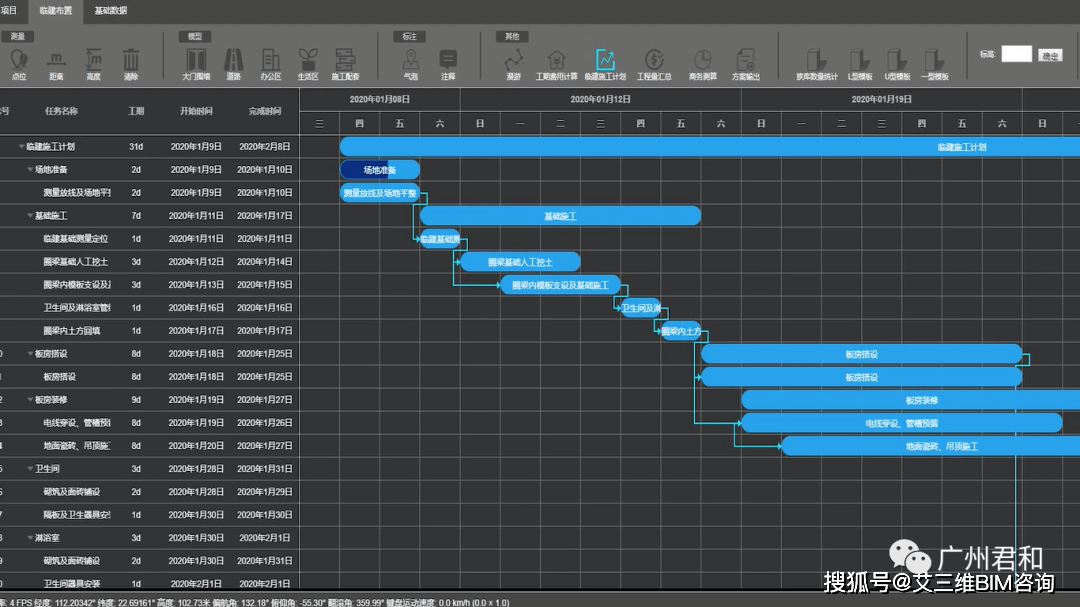

临建工程量统计完成后 ， 确定计划开始时间 ， 根据工程量生成临建施工计划及劳动力资源计划；输入标高0及2.8m ， 点击平面布置生成 ， 3分钟生成一、二层平面布置图 ， 并进行标注尺寸 。
文章图片
基于BIM的临建方案参数化编制

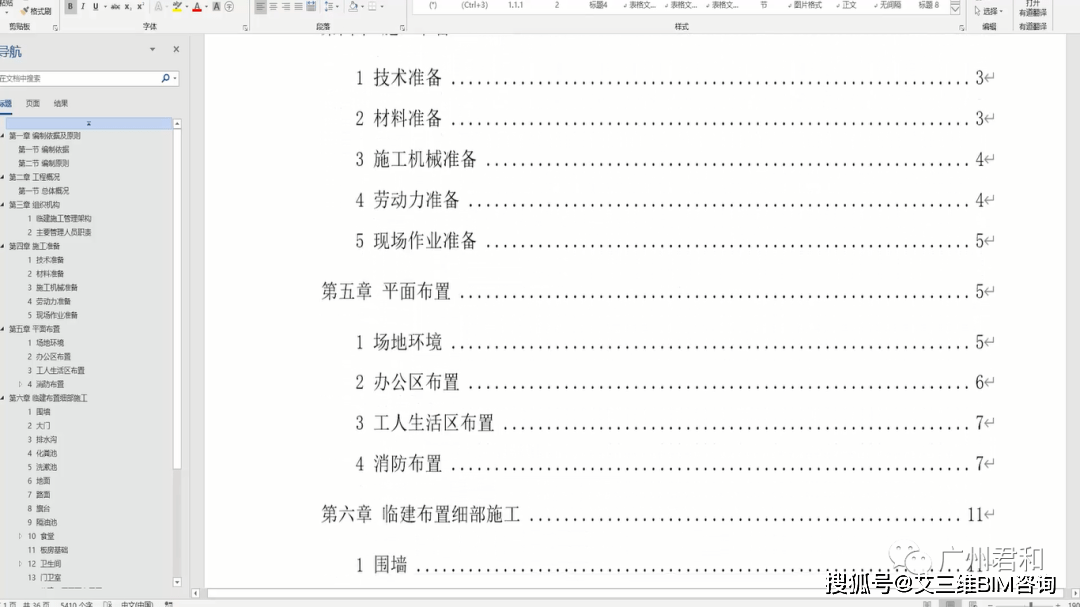

软件系统内置临建标准方案 ， 将其作为模板 ， 通过将软件应用过程中生成的工程概况、临建效果图、计划及资源等与方案模板逐一匹配 ， 直接通过临建施工方案参数化快速编制系统生成施工方案 ， 2分钟即可导出形成文档 。
文章图片
临建模块化软件移动端应用
针对工程施工项目走动式办公特点 ， 基于BIM模块化的临建软件提供移动端应用 。 项目成员在施工现场通过移动端实时查看已建项目模型及相关信息 ， 通过移动端的模型漫游功能 ， 对临建进行全方位的检查 ， 并可对模型进行简单的修改；结合临建施工方案 ， 辅助现场临建施工交底 。
文章图片
项目效益
通过基于BIM模块化的临建软件在广州增城区污水处理工程临建的综合应用 ， 技术人员一天布置项目临建 ， 得出平面布置图 ， 通过软件算量得出临建施工成本 ， 并导出施工方案 。 在现场临建施工过程中 ，通过软件 移动端应用辅助指导现场施工 ， 较计划提前三天完成临建施工 。软件已成功运用至我司新开工项目 ， 大大缩短临建布置、算量、方案输出时间 ， 现场施工交底更加明确清晰 ， 效果应用显著 。
