三维激光扫描技术简介
三维激光扫描技术是一种新型测绘技术 , 是继测绘领域继GPS技术之后的一次技术革命 , 促进了传统测量方式向更加现代、更加便利的方向发展 。

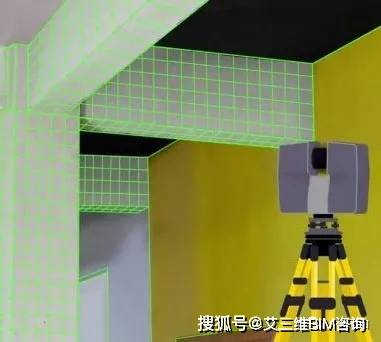

三维激光扫描技术又称实景复制技术;利用高速激光扫描测量的方法 , 可大面积、高分辨率、快速地获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等数据信息 , 为快速复建出1:1真彩色三维点云模型提供的一种全新技术手段 。
文章图片
服务内容 我司拥有一支三维实景建模团队 , 已为百余家公司提供过三维激光扫描服务 , 熟练掌握激光扫描仪、扫描全站仪操作 。 提供激光扫描仪现场扫描及建模 , 出售天宝激光扫描仪、扫描全站仪(天宝中国战略合作伙伴) 。

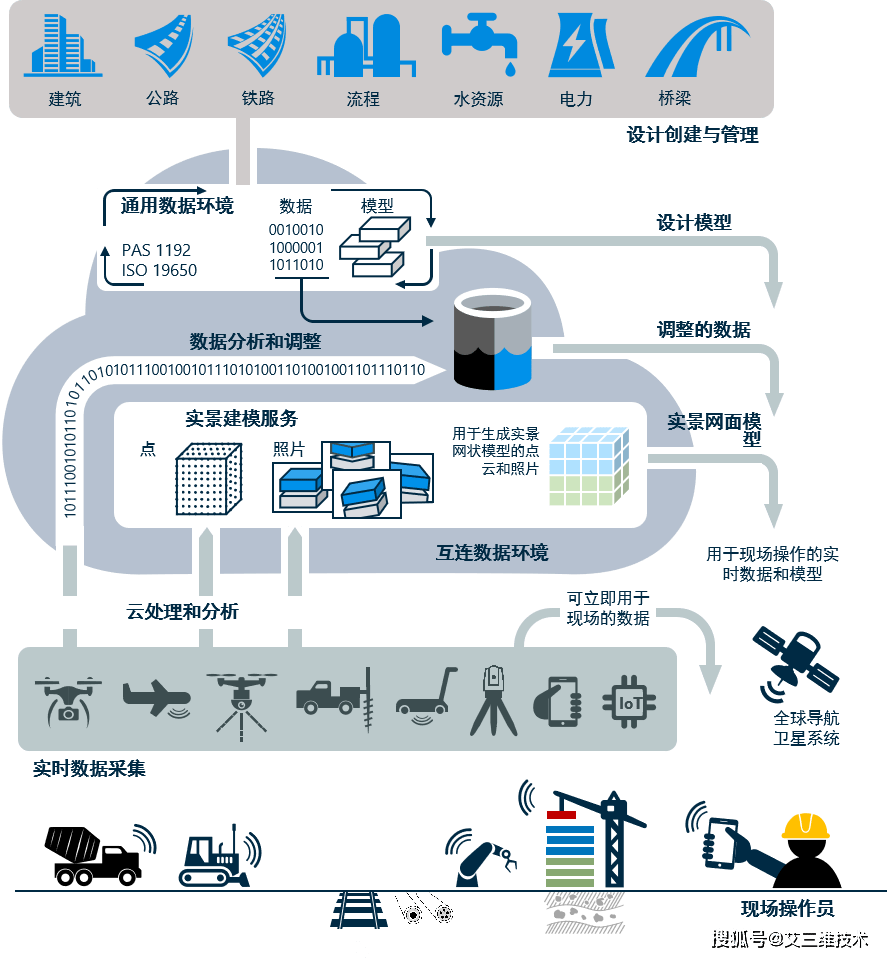

具体服务内容:使用激光扫描仪现场扫描 , 采集对象的三维信息、色彩信息等 。 采集的数据以点云数据呈现 , 通过点云数据后处理展现三维空间信息 , 全方位现场情况 , 并确准无误地反映出来 , 根据点云数据可获取人工不可测量的位置的尺寸数据 , 准确率高 。 毫米级别的精度避免了由于返工造成的资金、材料的浪费 。
文章图片
三维激光扫描技术的优势
- 数据获取自动化 , 一键式操作;
- “快”( 100万点每秒);
- 数据获取全要素 , 高密度、高精度(误差为毫米级);
- 数据是三维矢量 , 简单直观;
- 非接触测量方式 , 保证作业安全;
- 数字化兼容性好 。

文章图片

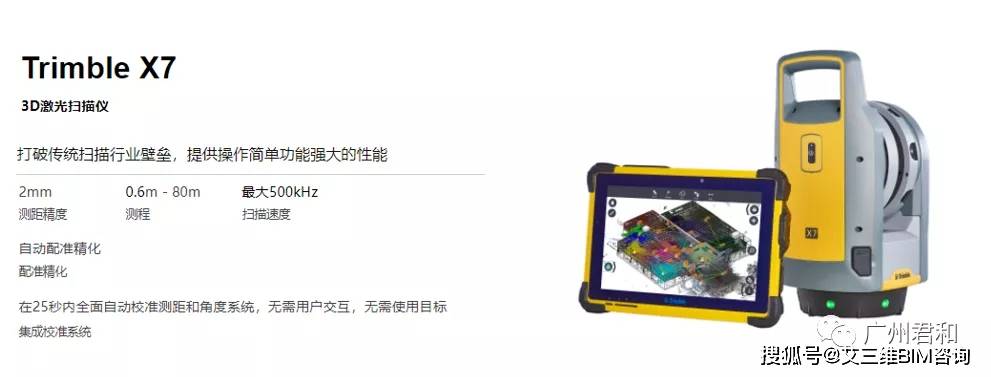

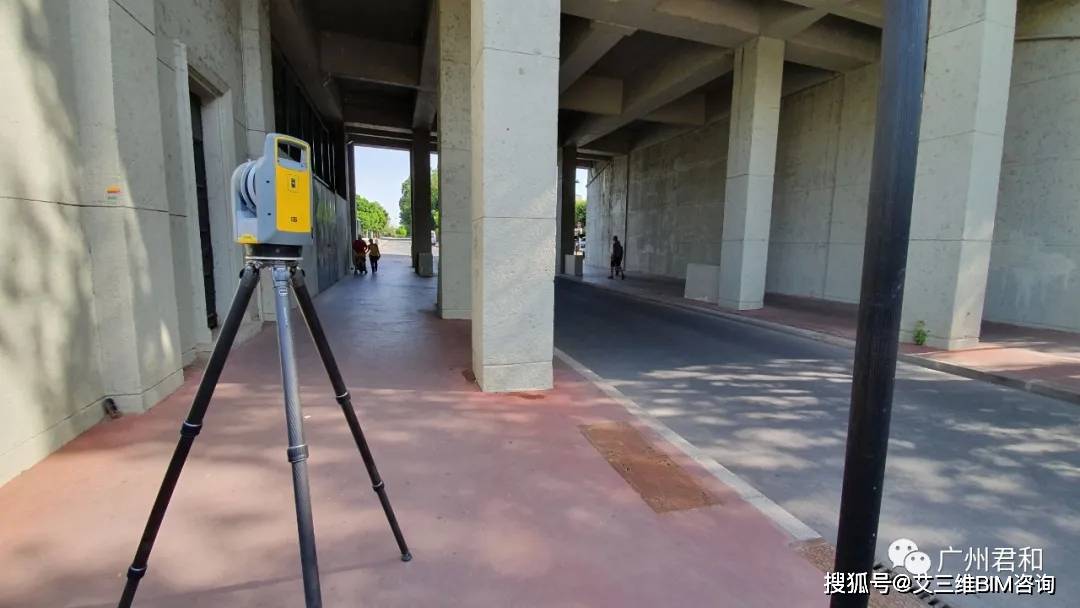

Trimble X7专为测量 , 建筑 , 工业和法证应用而设计 。 扫描仪具有Trimble X-Drive技术 , 测量级自动整平和智能校准系统 。 集成了简化的工作流程 , 使用Trimble Registration Assist能在现场自动注册点云数据 。
Trimble X7还包括高性能相机 , 可创建集成到项目中的全景图像 。 这样就可以导出完全注册的 , 有照片颜色的点云 。 这种组合使扫描和图像可以被捕获 , 完全注册在一起 , 完善 , 控制并导出各种已建立的数据格式 。
该系统旨在使所有扫描人员都能快速轻松地捕获精确的3D扫描数据 , 以生成高质量的可交付成果 。

文章图片
简单
- 可靠的外业工作流程适合所有用户
- 直观的Trimble Perspective软件 , 用于操作、管理、查看和 验证扫描数据
- 用Trimble VISION ? 技术快速捕获影像
- 紧凑轻便 , 便于运输和移动
- 突破性创新 , 用于可靠的数据采集
- 全新的Trimble X-Drive偏转系统 , 可实现自动校准 , 确保每次扫描的精准度 , 不再花费时间停工返厂校准
- 独特的Trimble Registration Assist, 用于自动配准、精细化处理和产生报告 , 您可以满怀信心和信任地离开工地
- 高精度自动整平

文章图片

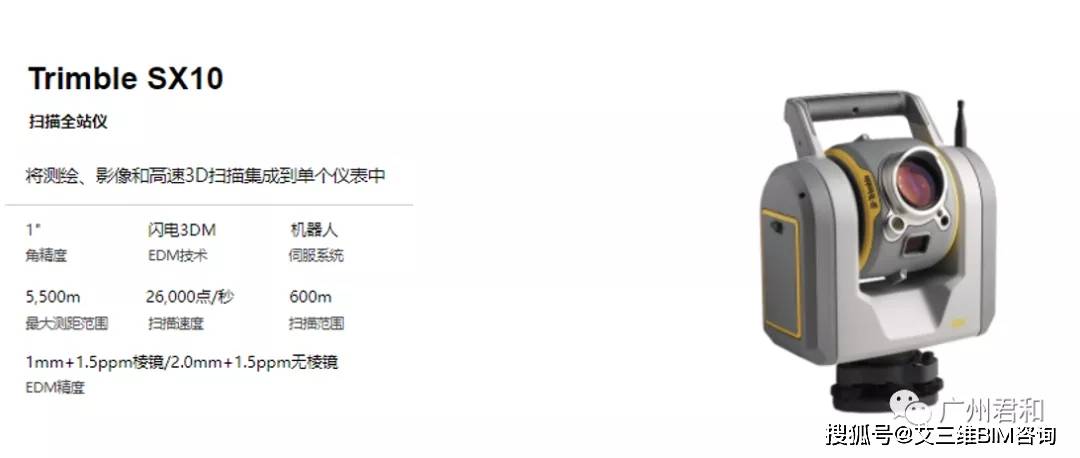

Trimble SX10影像扫描仪为测绘、工程设计和扫描专业人员提供世界上最具创新的解决方案 , 重新定义了日常测绘设备的功能 。
Trimble SX10将改变您的工作方式 。 这种新的通用解决方案能采集高密度 3D 扫描数据、增强型 Trimble VISION 影像数据和高精度全站仪数据的任意组合数据 , 让您可以准确地捕获所需的内容 , 节约每一项工作的时间和资金 。
借助 Trimble 全新闪电 3DM , SX10 既能在单台仪器上捕获高精度全站仪测量结果 ,同时又能实现真正的高速 3D 扫描 , 从而提供前所未有的高精度和测量性能 。

文章图片
产品特点
- 将测绘、影像和高速 3D 扫描集成到一个创新解决方案中 。
- Trimble 高精度的闪电 3DM 技术提供的扫描范围最远可达 600 m , 并且具有业内最小的光斑—在 100 m 处只有 14 mm 。
- 利用 Trimble 闪电扫描技术每秒最多可以扫描 26,600 点 , 只需 12 分钟就能完成一次完整的全景扫描 。
- 经改进的 Trimble VISION? 技术可以方便快捷地捕获高分辨率的现场图像 。
- 完全集成熟悉的 Trimble Access 和 Trimble Business Center 软件的工作流程 。

文章图片

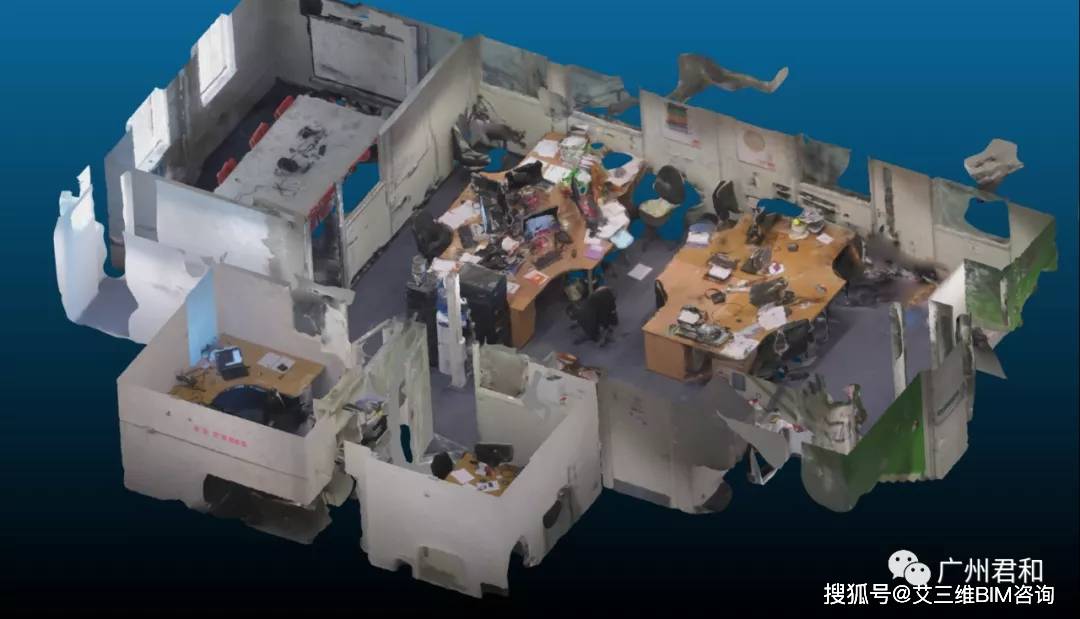

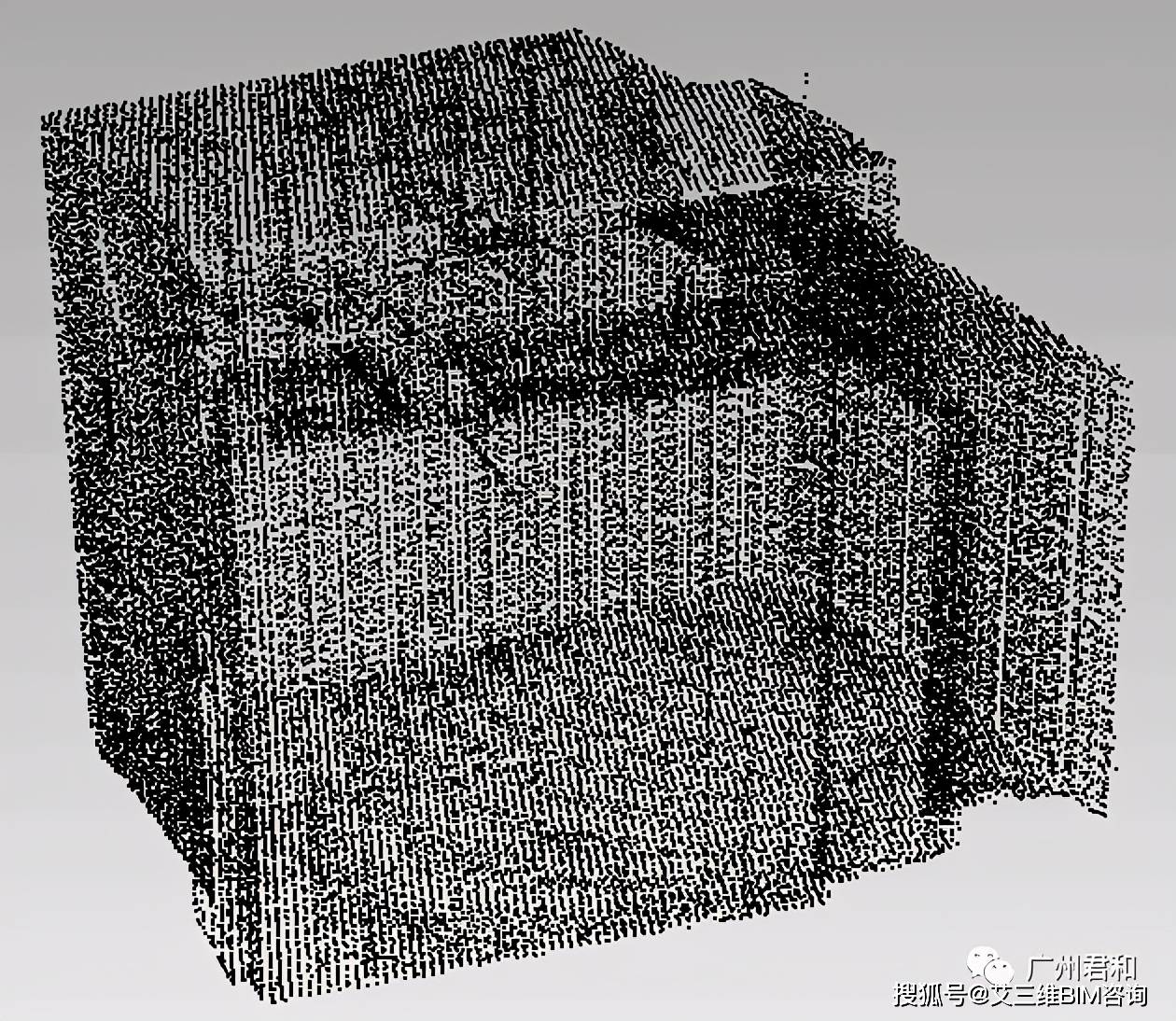

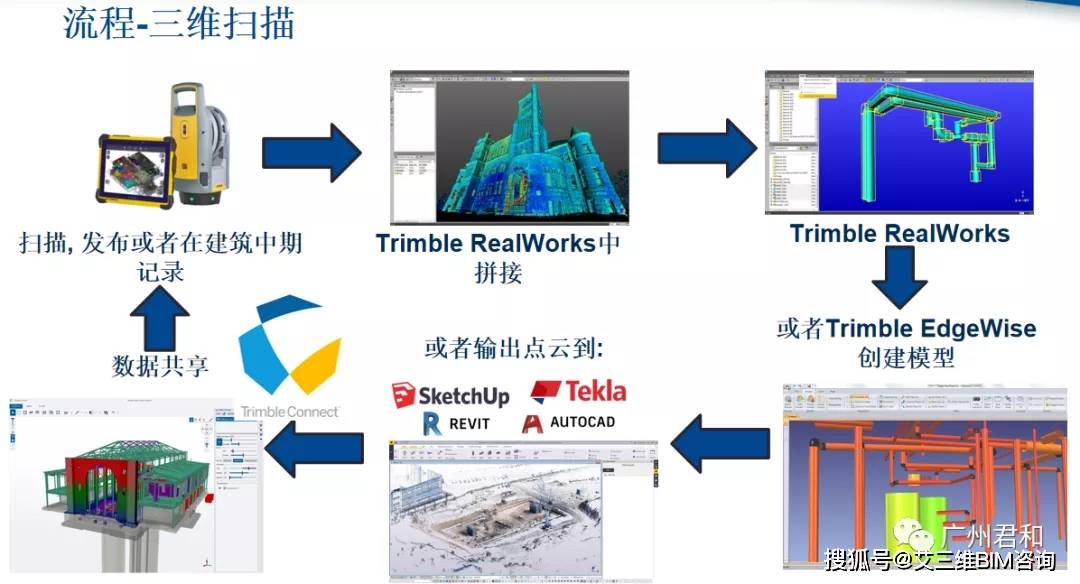

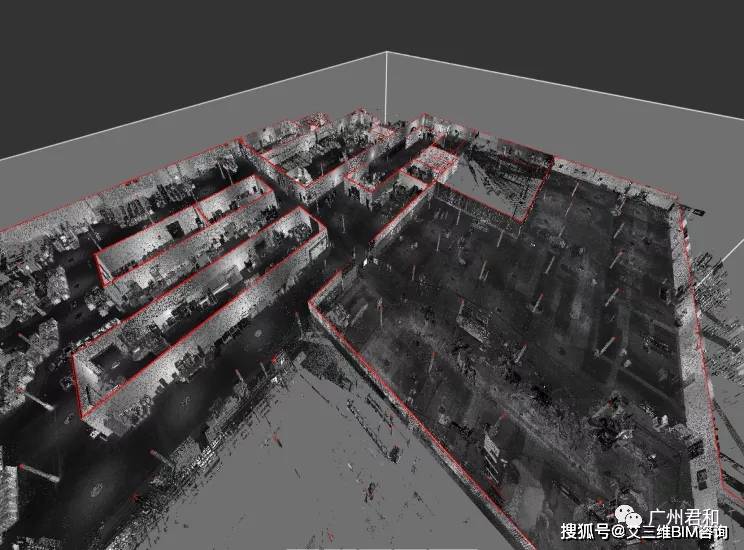

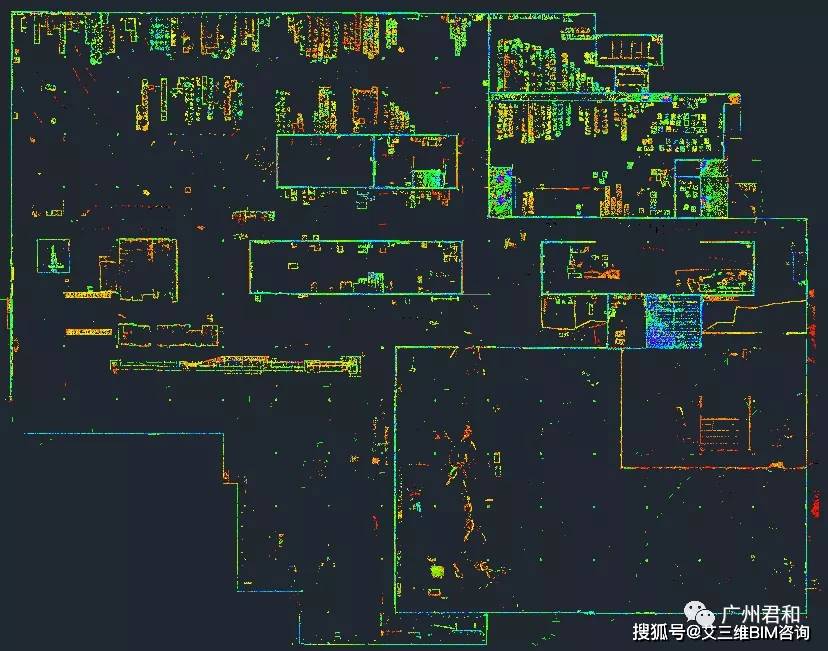

应用场景 点云获取和逆向建模
通过激光扫描仪快速获取真实环境数据 , 为机电设备和装饰精确施工提供精准的环境信息 。

文章图片

文章图片

文章图片

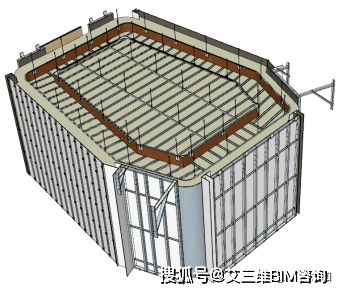

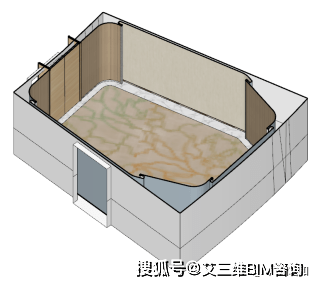

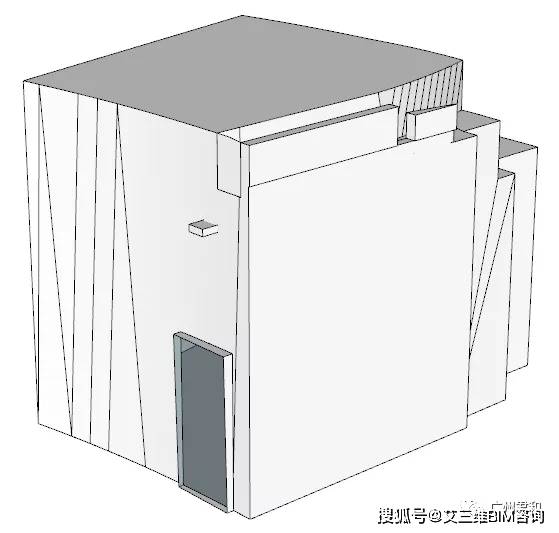

【数据|三维激光扫描技术服务 | 三维激光扫描能用到哪些地方?】装修模型深化和修改

文章图片

文章图片

文章图片

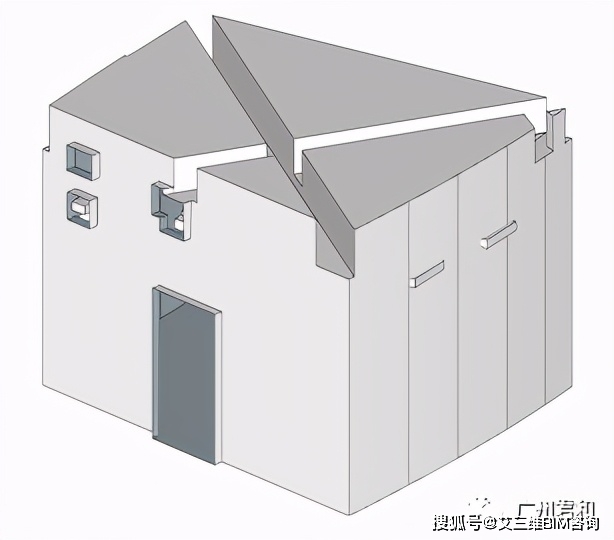

室内空间改造装修

文章图片

文章图片

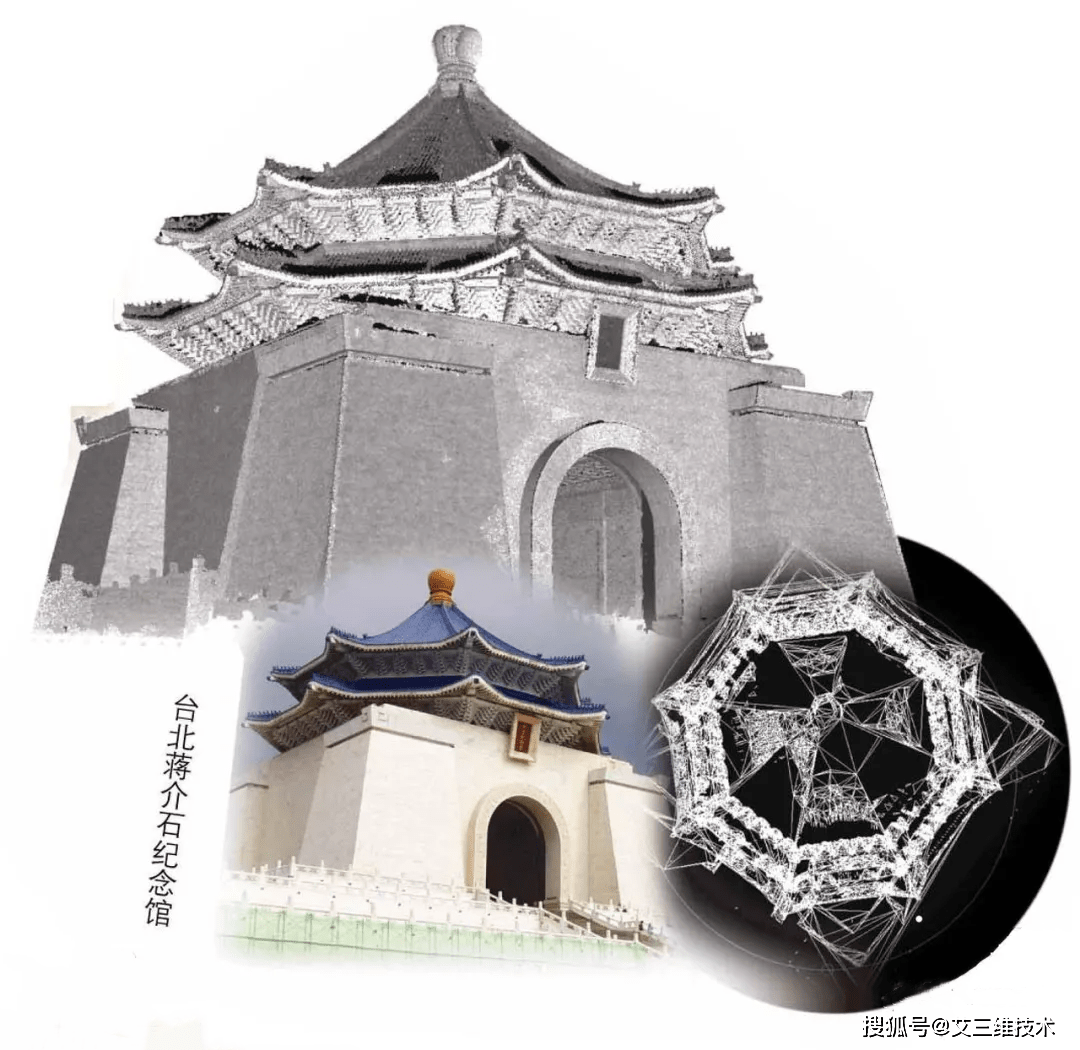

应用领域 作为新的高科技产品 , 三维激光扫描仪已经成功的在文物保护、城市建筑测量、地形测绘、采矿业、变形监测、工厂、大型结构、管道设计、飞机船舶制造、公路铁路建设、隧道工程、桥梁改建等领域里应用 。 利用三维激光扫描技术获取的空间点云数据 , 可快速建立结构复杂、不规则的场景的三维可视化模型 , 既省时又省力 , 这种能力是现行的三维建模软件所不可比拟的。

文章图片
利用维激光扫描仪+ContextCapture创造的三维模型
应用领域
三维激光扫描技术不断发展并日渐成熟 , 三维扫描设备也逐渐商业化 , 三维激光扫描仪的巨大优势就在于可以快速扫描被测物体 , 不需反射棱镜即可直接获得高精度的扫描点云数据 。 这样一来可以高效地对真实世界进行三维建模和虚拟重现 。 因此 , 其已经成为当前研究的热点之一 , 并在文物数字化保护、土木工程、工业测量、自然灾害调查、数字城市地形可视化、城乡规划等领域有广泛的应用 。

文章图片
(1)测绘工程领域:大坝和电站基础地形测量、公路测绘 , 铁路测绘 , 河道测绘 , 桥梁、建筑物地基等测绘、隧道的检测及变形监测、大坝的变形监测、隧道地下工程结构、测量矿山及体积计算 。
(2)结构测量方面:桥梁改扩建工程、桥梁结构测量、结构检测、监测、几何尺寸测量、空间位置冲突测量、空间面积、体积测量、三维高保真建模、海上平台、测量造船厂、电厂、化工厂等大型工业企业内部设备的测量;管道、线路测量、各类机械制造安装 。
(3)建筑、古迹测量方面:建筑物内部及外观的测量保真、古迹(古建筑、雕像等)的保护测量、文物修复 , 古建筑测量、资料保存等古迹保护 , 遗址测绘 , 赝品成像 , 现场虚拟模型 , 现场保护性影像记录 。

文章图片
(4)紧急服务业:反恐怖主义 , 陆地侦察和攻击测绘 , 监视 , 移动侦察 , 灾害估计 , 交通事故正射图 , 犯罪现场正射图 , 森林火灾监控 , 滑坡泥石流预警 , 灾害预警和现场监测 , 核泄露监测 。
(5)娱乐业:用于电影产品的设计 , 为电影演员和场景进行的设计 , 3D游戏的开发 , 虚拟博物馆 , 虚拟旅游指导 , 人工成像 , 场景虚拟 , 现场虚拟 。
(6)采矿业:在露天矿及金属矿井下作业 , 以及一些危险区域人员不方便到达的区域 。 例如:塌陷区域、溶洞、悬崖边等进行三维扫描 。
