功率|内置镓未来G1N65R240PB氮化镓功率器件，绿巨能65W 2C1A氮化镓快充充电器拆解( 三 )
二、绿巨能65W氮化镓充电器拆解
文章图片

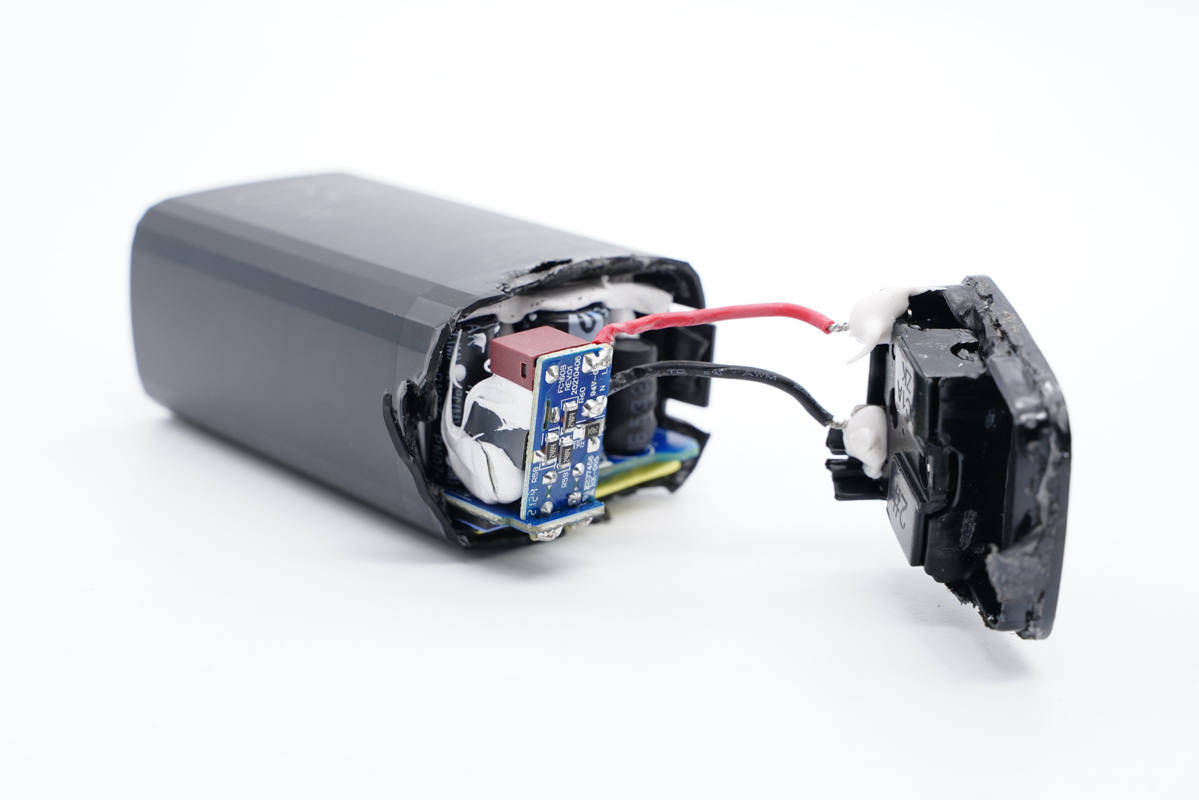

将输入端外壳拆开 ， 导线和金属片焊接处打胶加固 。
文章图片

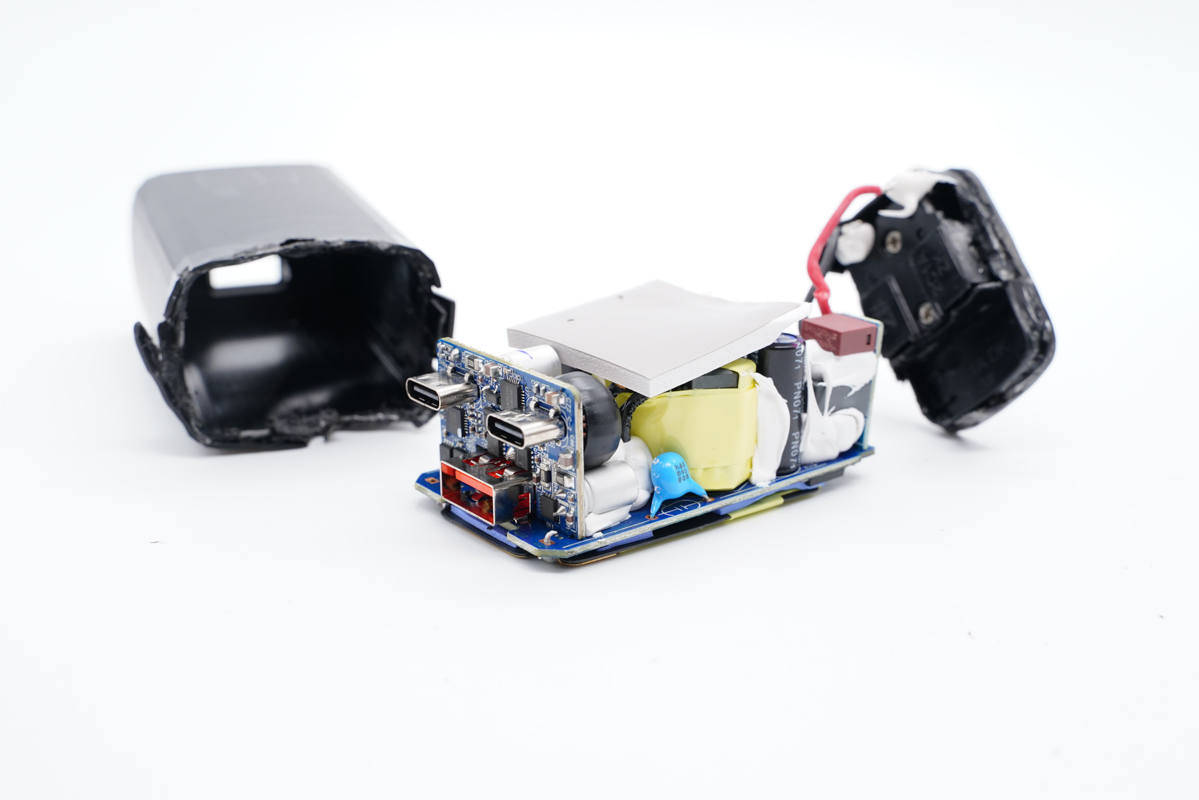

将PCBA模块取出 ， 输入输出端均设有小板 ， 电容和变压器顶部贴有一块导热垫 。
文章图片

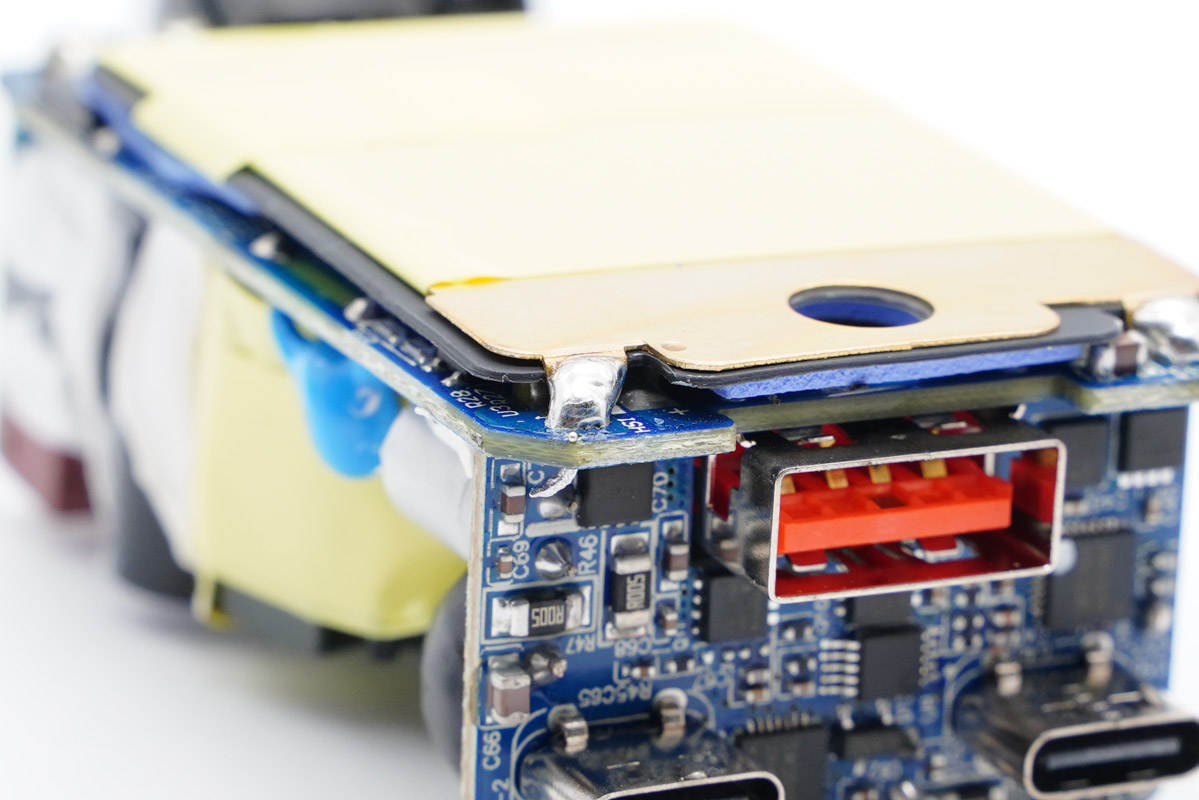

主板背面依次贴有导热垫、绝缘隔离板和黄铜散热片 ， 散热片和PCB板锡焊固定 。
文章图片

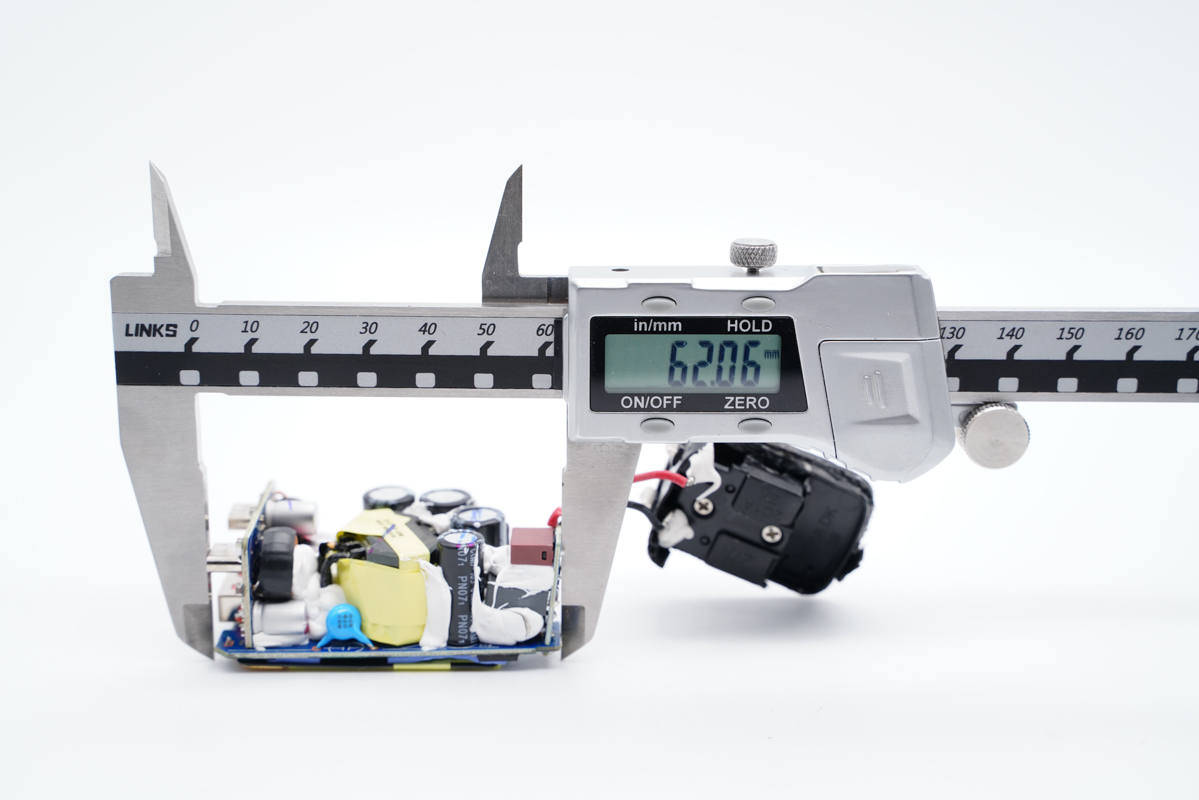

测得模块长度为62.06mm 。
文章图片

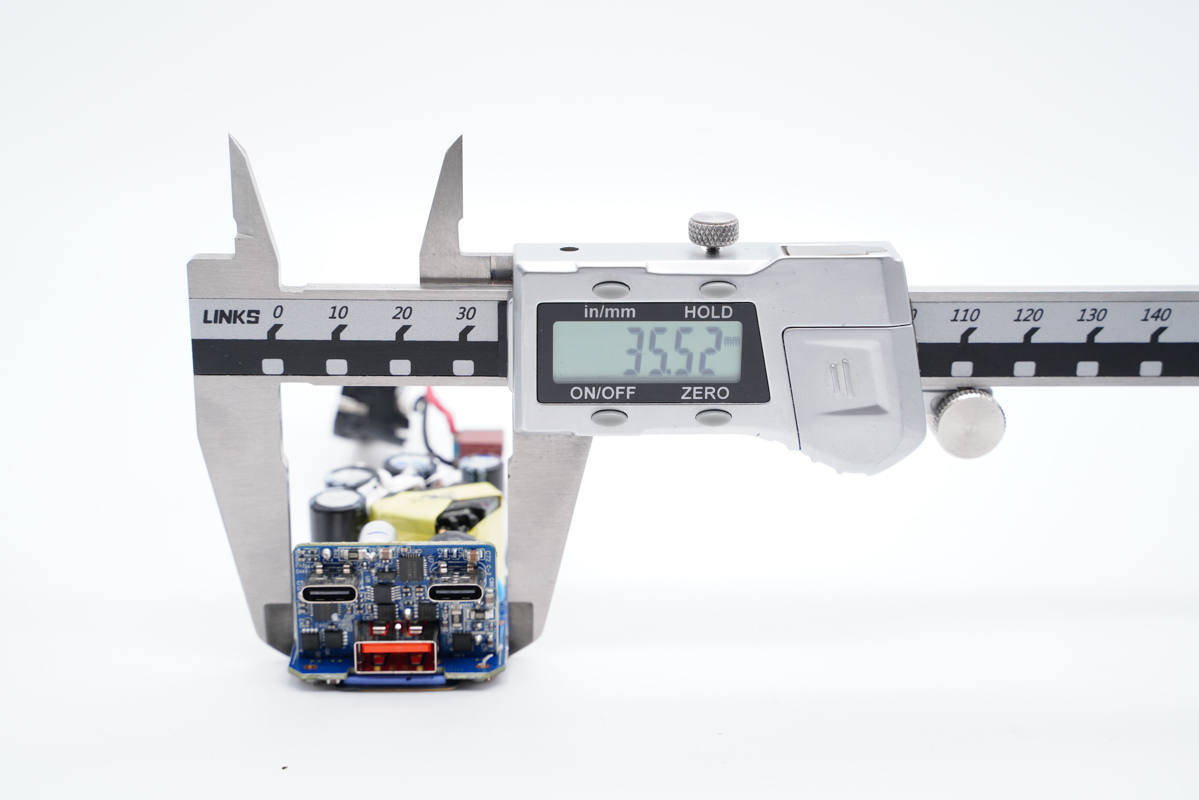

宽度为35.52mm 。
文章图片

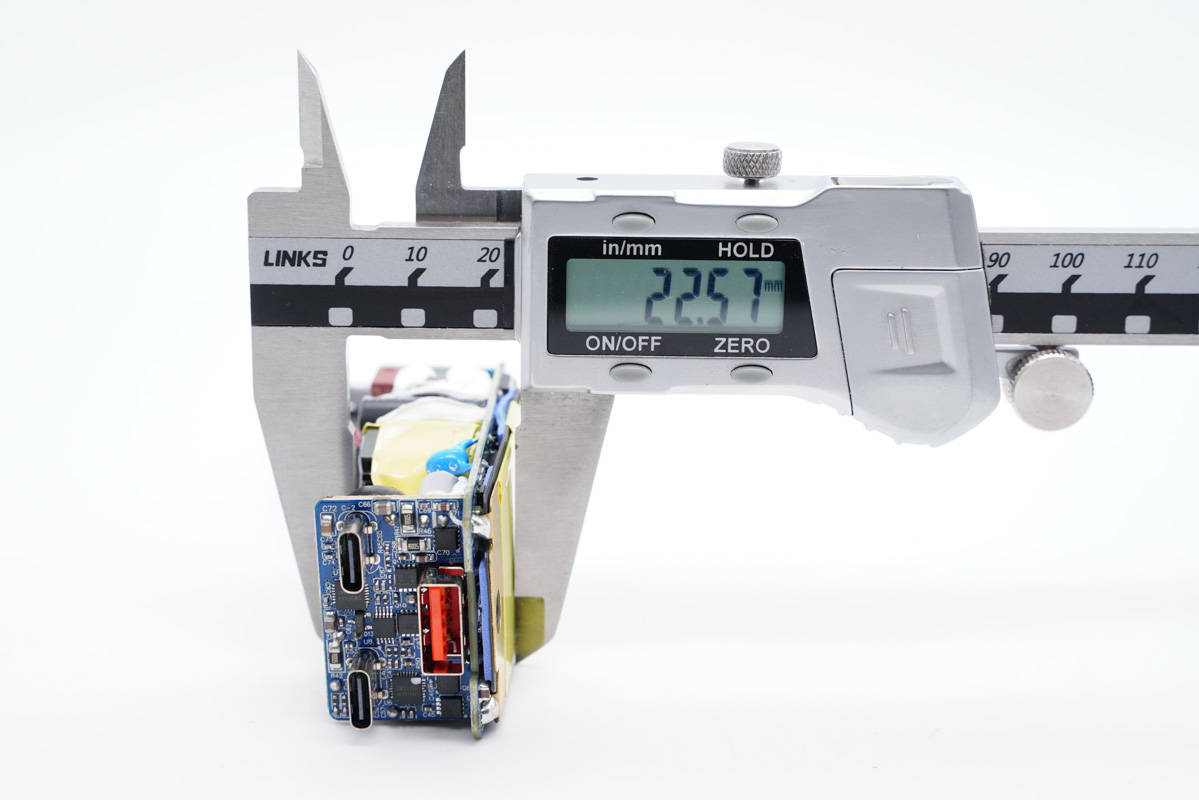

厚度为22.57mm 。
文章图片

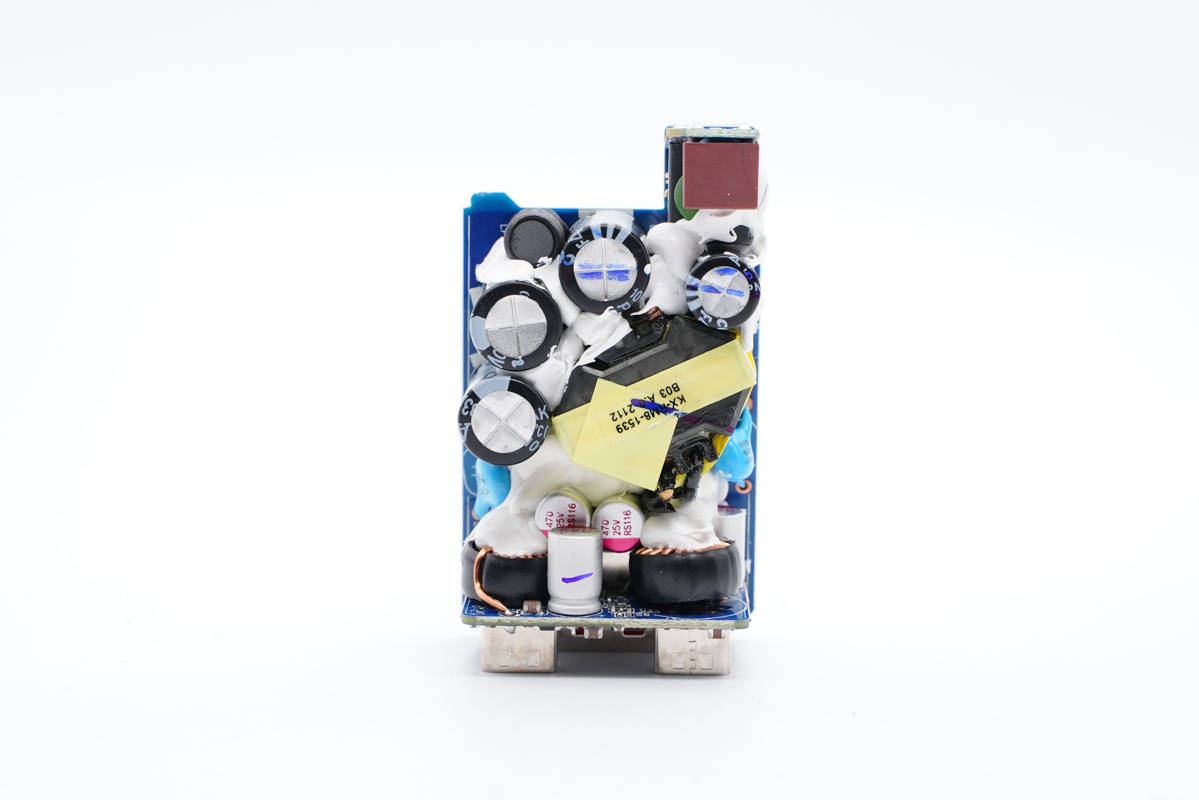

模块正面一览 ， 元器件间的缝隙填充硅胶 。
文章图片

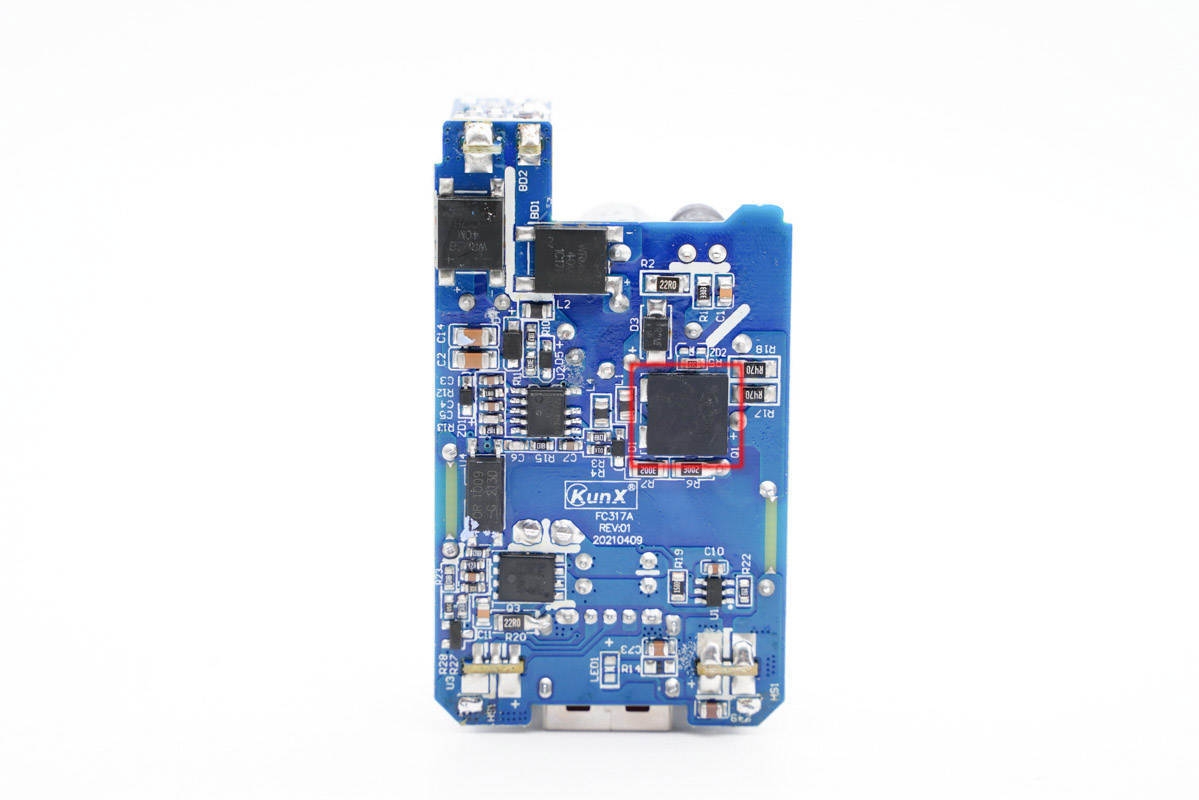

主板背面一览 ， 从中心处的KunX丝印可以了解到这款充电器由坤兴代工生产 ， 丝印右上角便是这款充电器的核心器件氮化镓功率芯片 。
文章图片

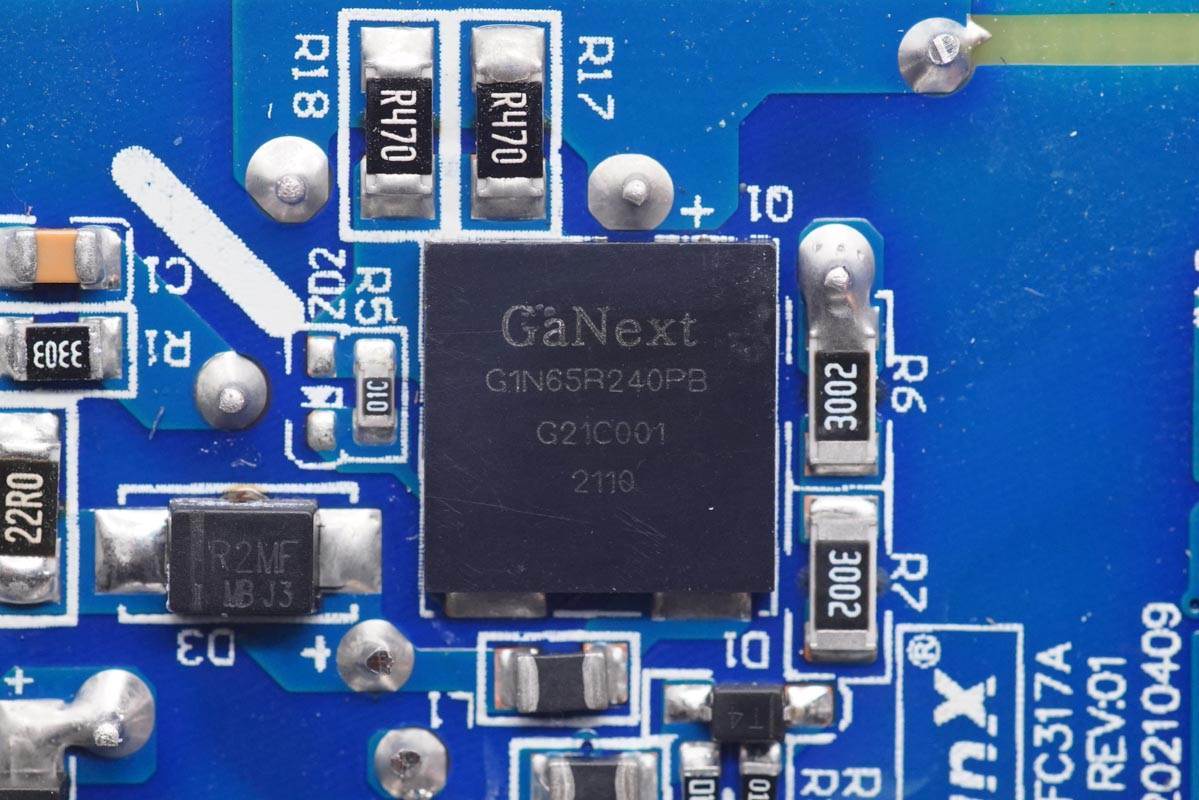

充电器的氮化镓开关管型号为G1N65R240PB ， 来自珠海镓未来科技有限公司 。 该器件采用PQFN8*8封装 ， 耐压650V ， 导阻动态阻抗240mΩ ， 栅极耐压支持±18V ， 栅极无需稳压二极管、无需负电压驱动 ， 简化驱动器设计 。
G1N65R240PB适用于高频紧凑的QR或ACF反激架构 ， 适合半桥降压/升压 ， 图腾柱PFC电路或逆变电路 ， 适用于高频高效LLC或其他软开关拓扑 。
文章图片

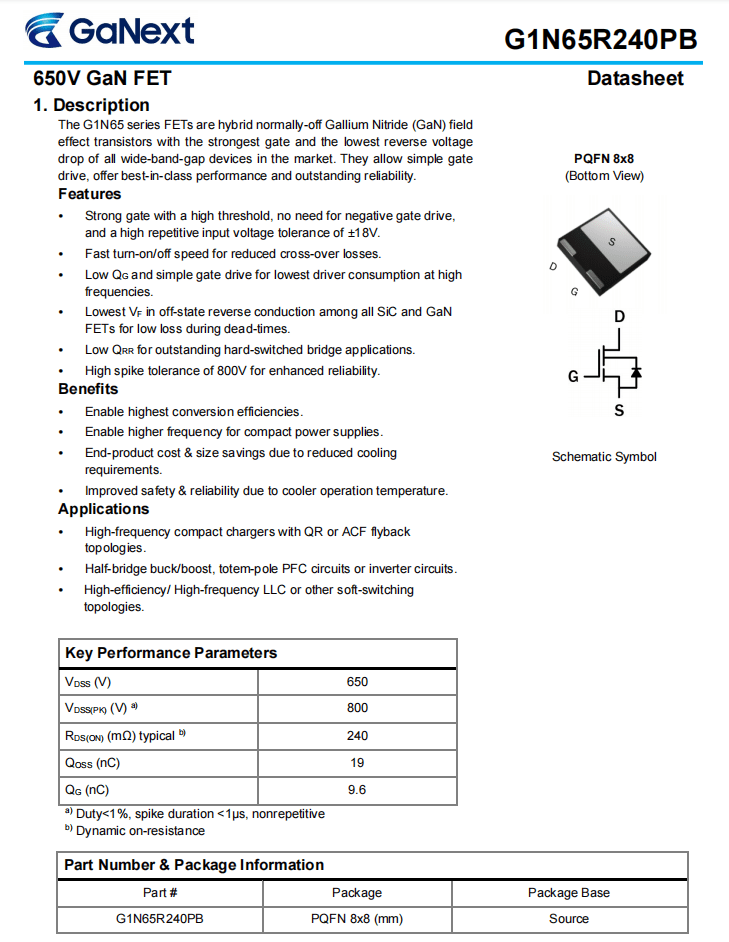

镓未来G1N65R240PB规格资料 。 充电头网拆解了解到 ， 悦米65W 1A1C氮化镓快充充电器、唯沃丰65W 2C1A氮化镓快充充电器等产品也使用了这颗氮化镓功率芯片 。
通过观察发现 ， 充电器采用高频QR开关电源 ， 两路DC-DC二次降压电路控制三口输出的常见架构 。 下面我们就从输入端开始了解各器件的信息 。
文章图片

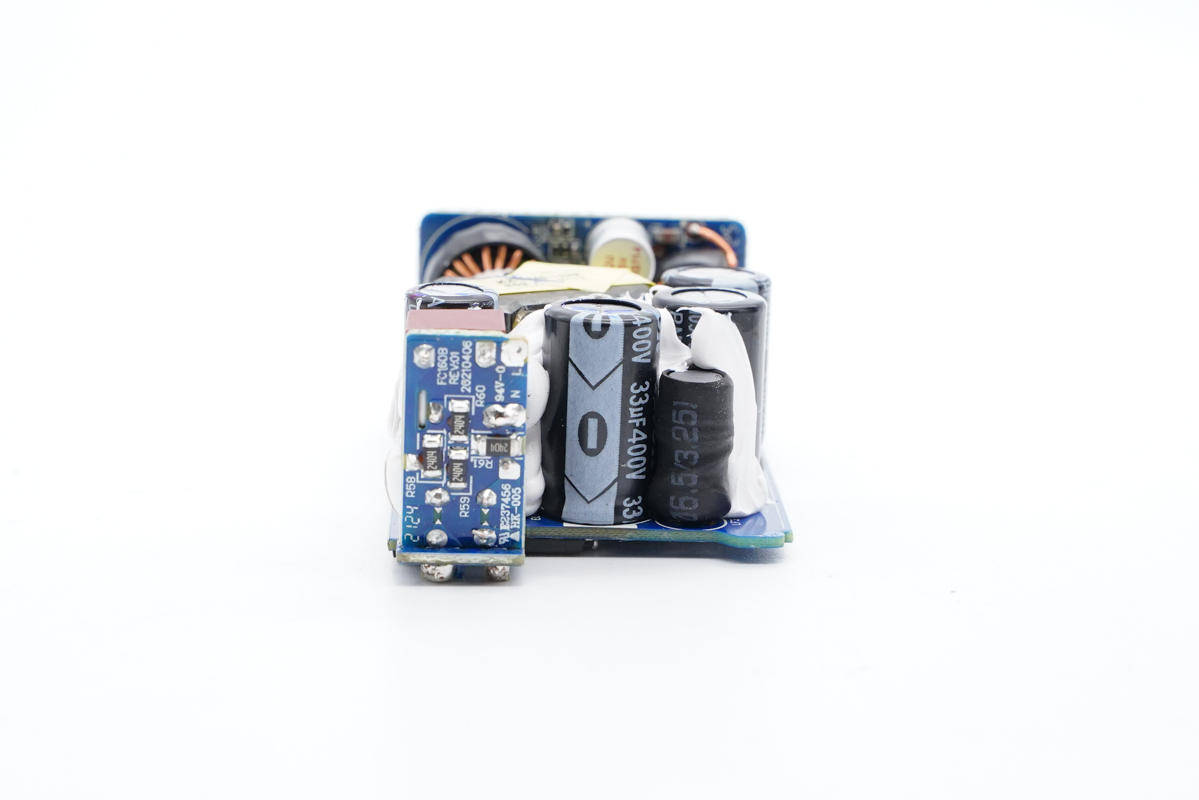

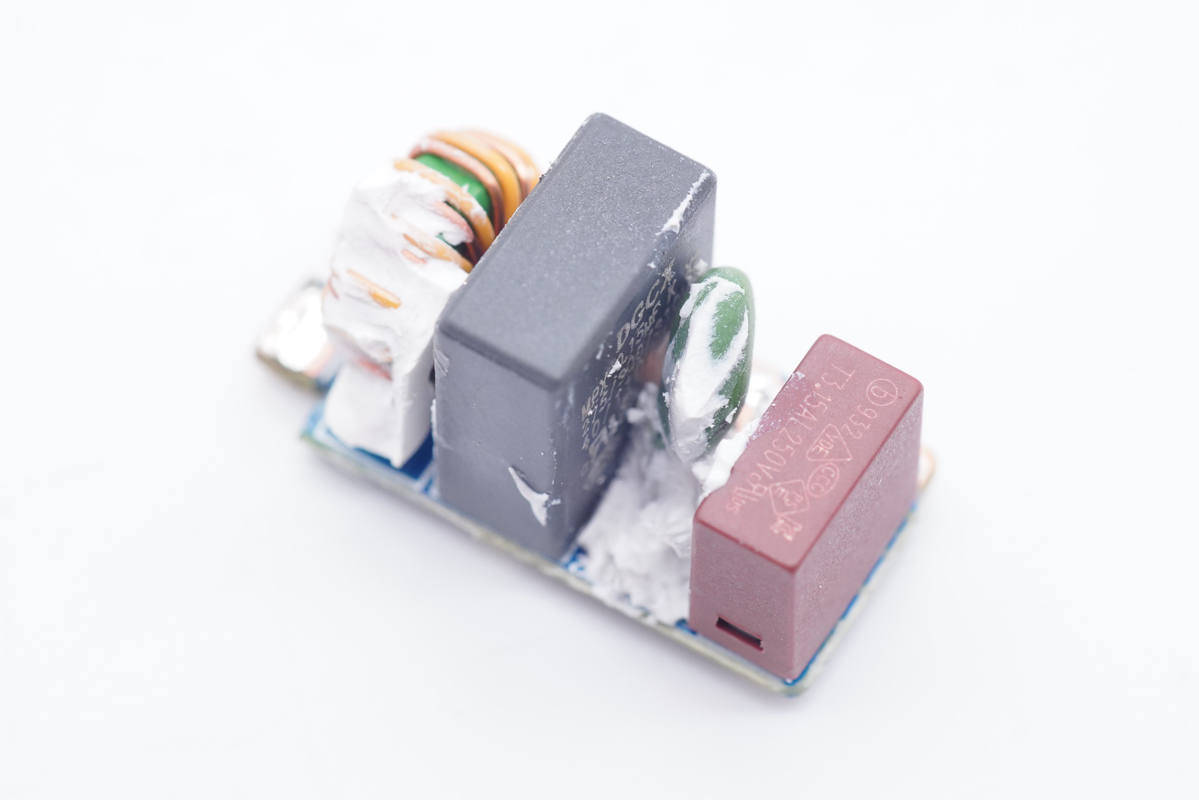

充电器输入端设有一块小板 。
文章图片
