功率|内置镓未来G1N65R240PB氮化镓功率器件，绿巨能65W 2C1A氮化镓快充充电器拆解( 五 )
文章图片

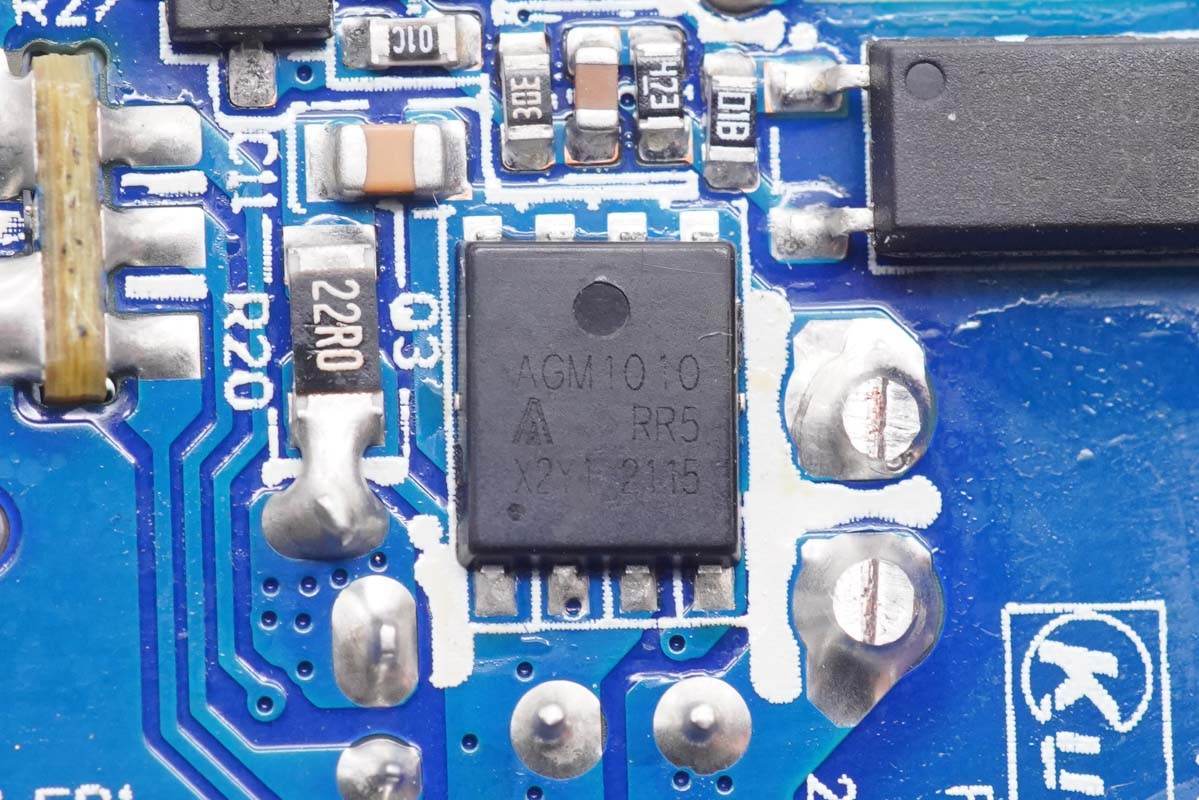

同步整流管采用AGMsemi AGM1010 。
文章图片

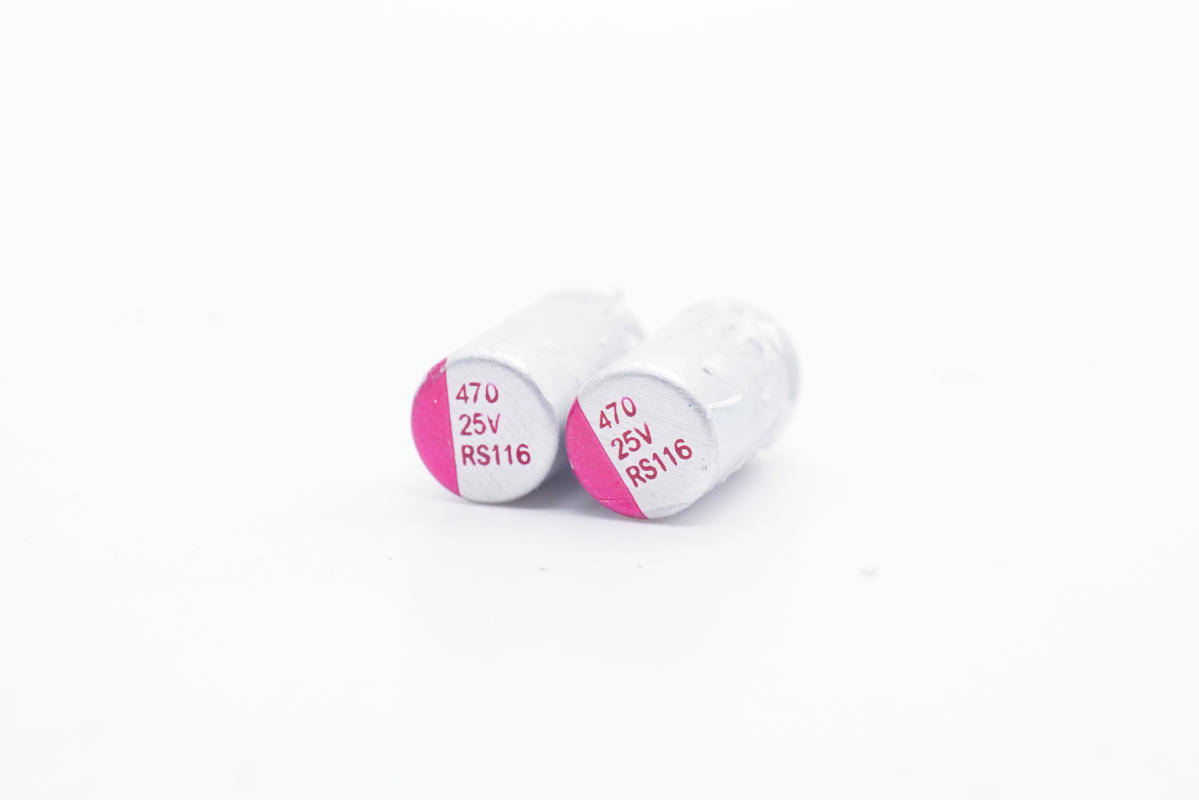

两颗输出滤波固态电容规格均为25V 470μF 。
文章图片
输出端焊接二次降压小板 ， 对应USB-A母座处镂空 。
文章图片

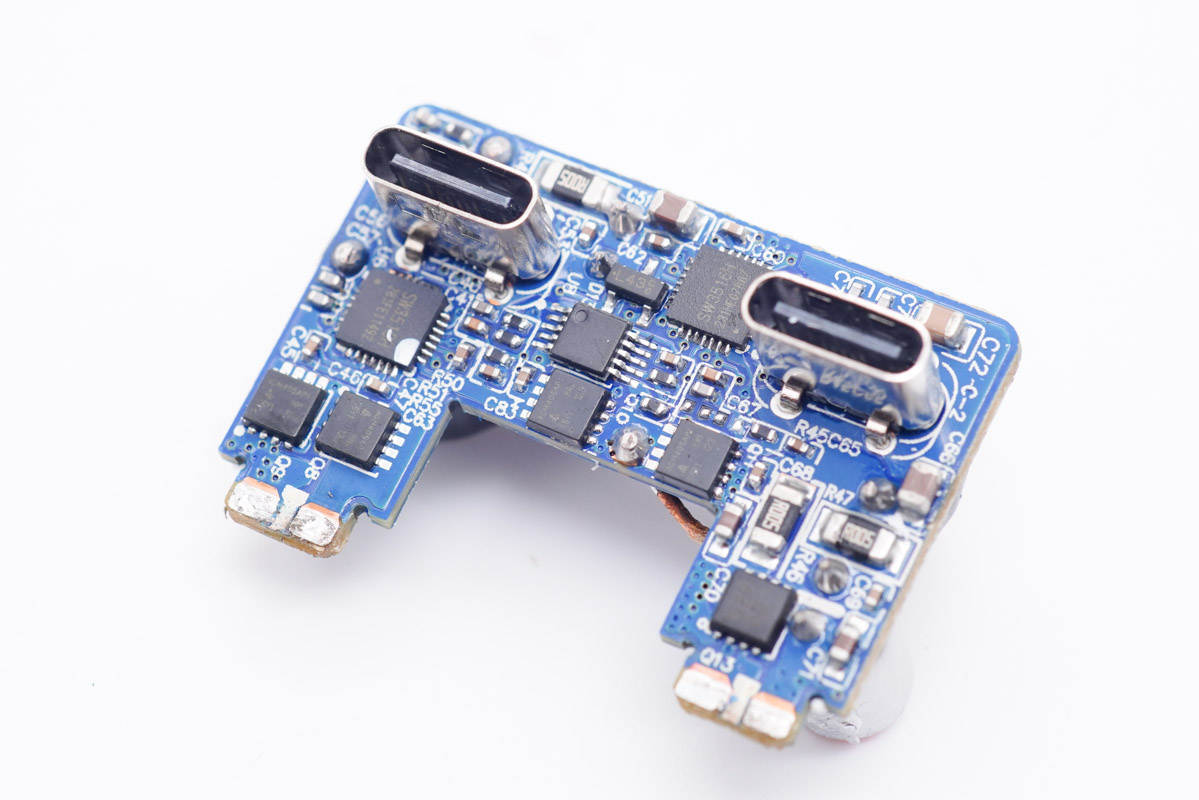

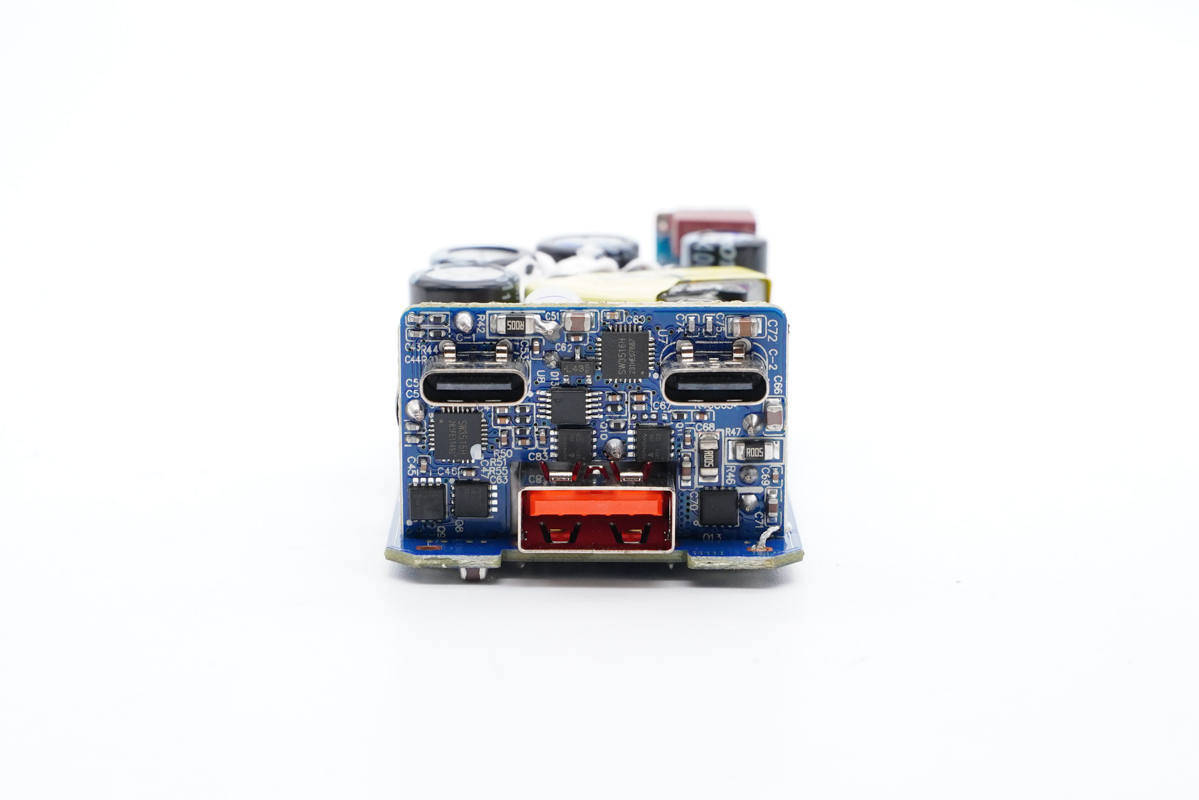

小板正面一览 ， 使用两路二次降压电路 。
文章图片

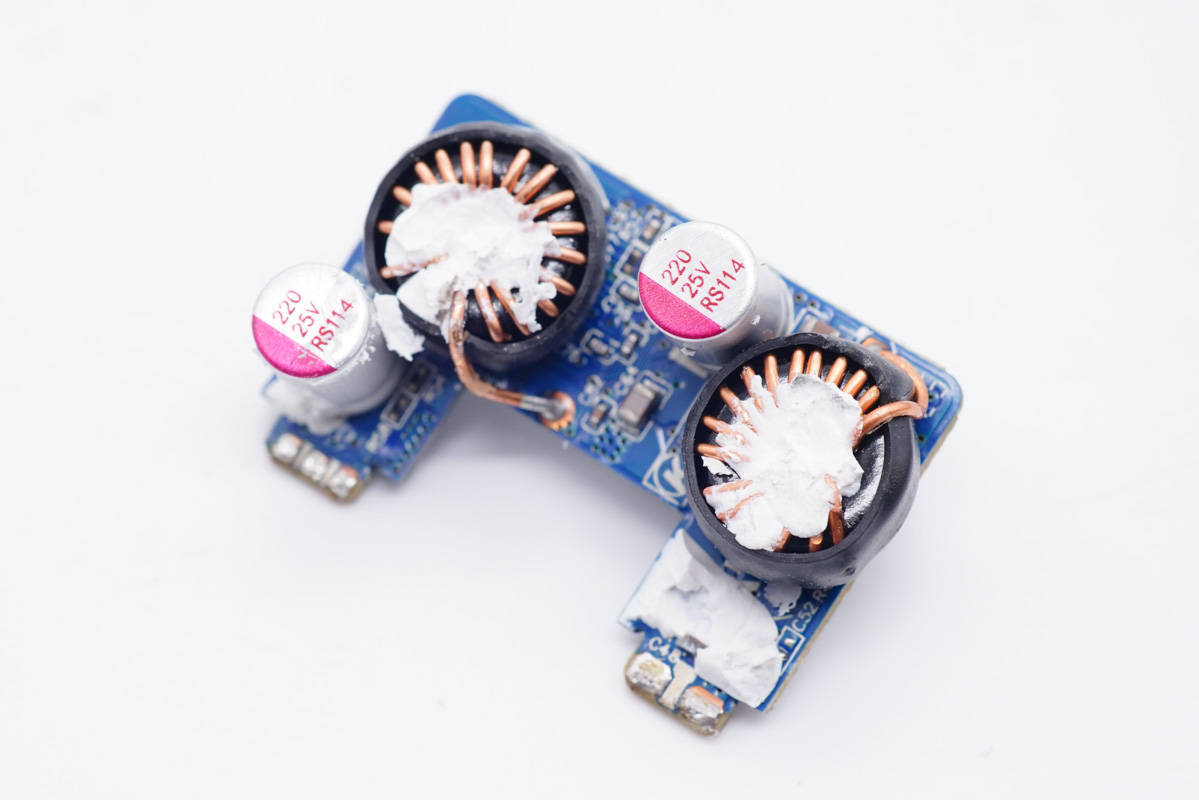

板子背面设有两颗电感以及两颗滤波电容 。
文章图片

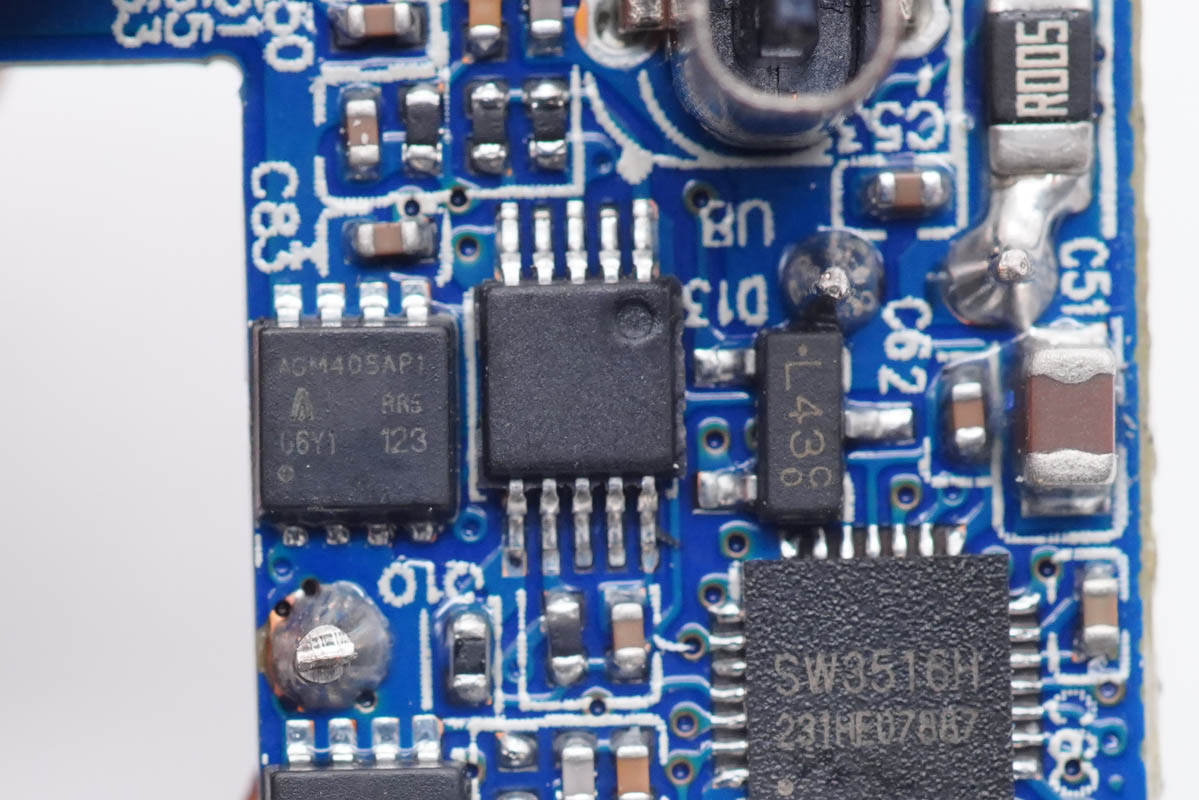

无丝印MCU ， 用于两路输出功率智能分配 。
文章图片

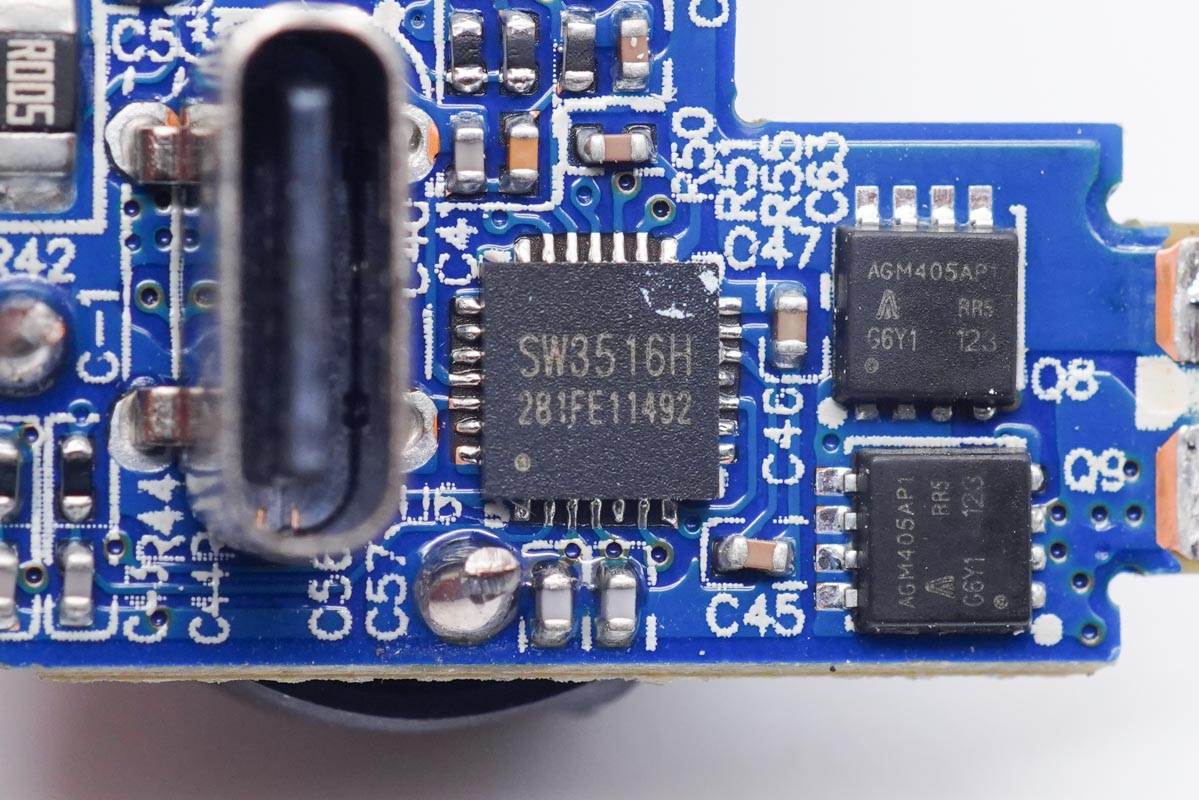

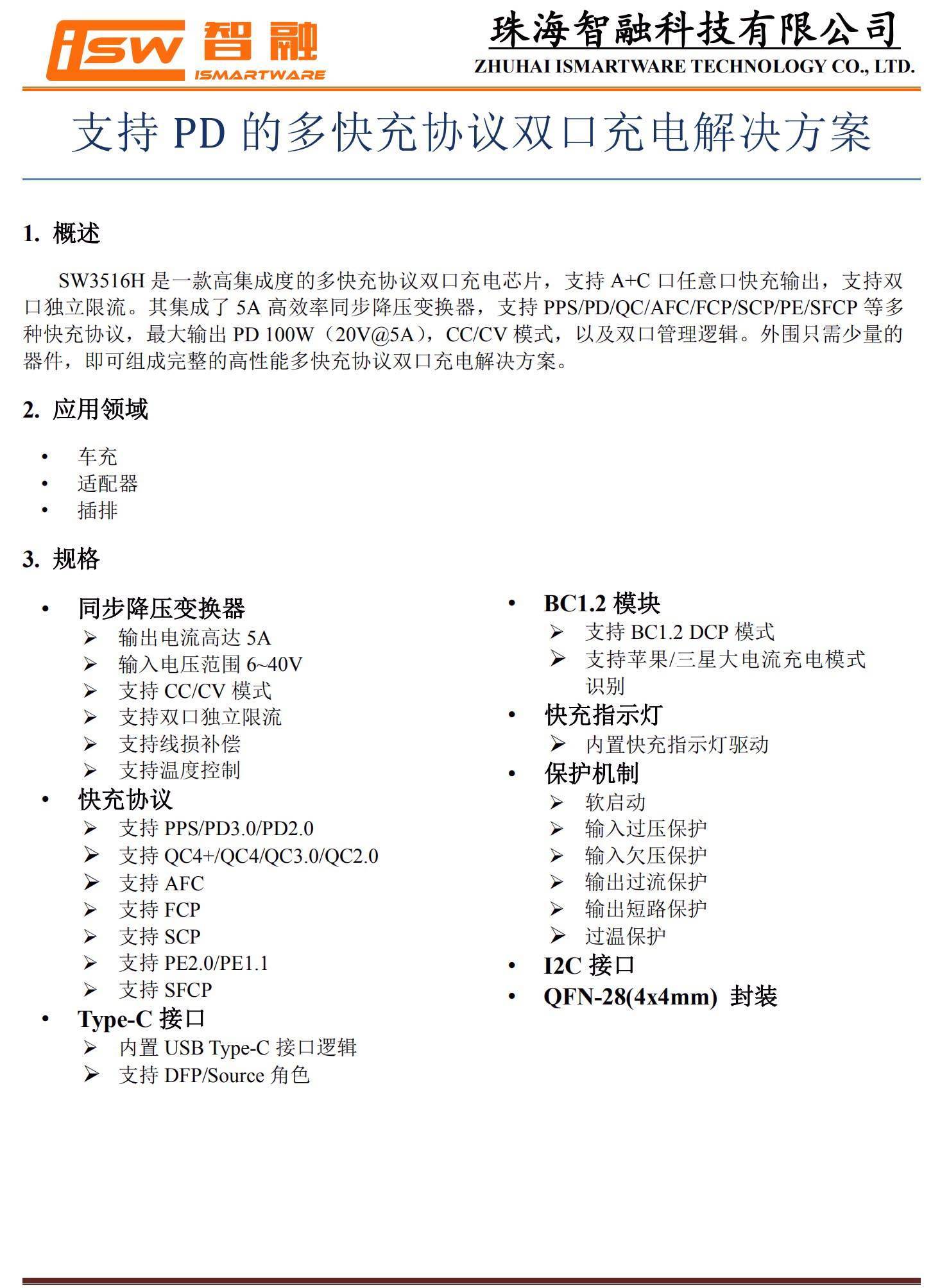

USB-C1口降压电路主控芯片采用智融SW3516H ， 用于进行降压控制和协议识别 。 智融SW3516H是一款高集成度的多快充协议双口充电芯片 ， 支持A+C口任意口快充输出 ， 支持双口独立限流 。
SW3516H集成了5A 高效率同步降压变换器 。 支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议 ， 最大输出PD 100W ， CC/CV模式 ， 以及双口管理逻辑 。 外围只需少量的器件 ， 即可组成完整的高性能多快充协议双口充电解决方案 。
文章图片
充电头网通过拆解发现 ， 智融SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用 ， 此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域 。
文章图片

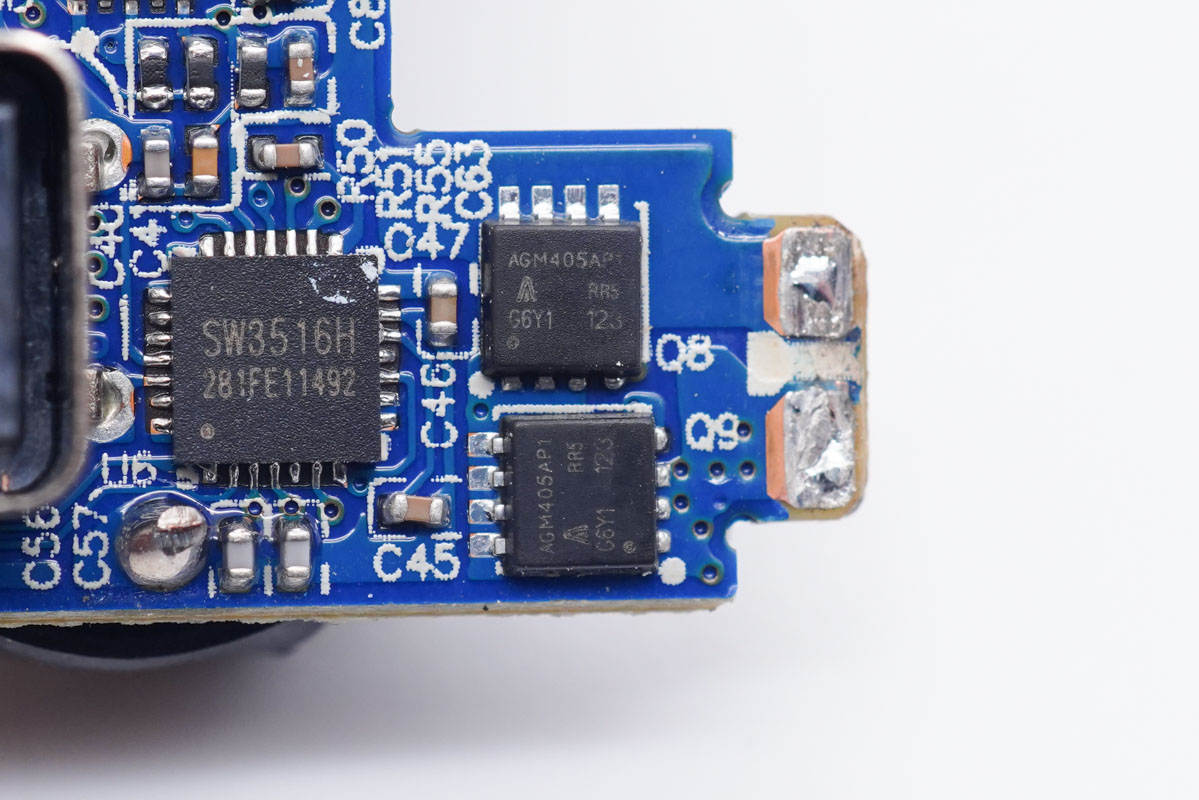

外挂两颗MOS管输出同步整流降压 ， AGMsemi AGM405AP1 ， 耐压40V ， 导阻5.7mΩ 。
文章图片

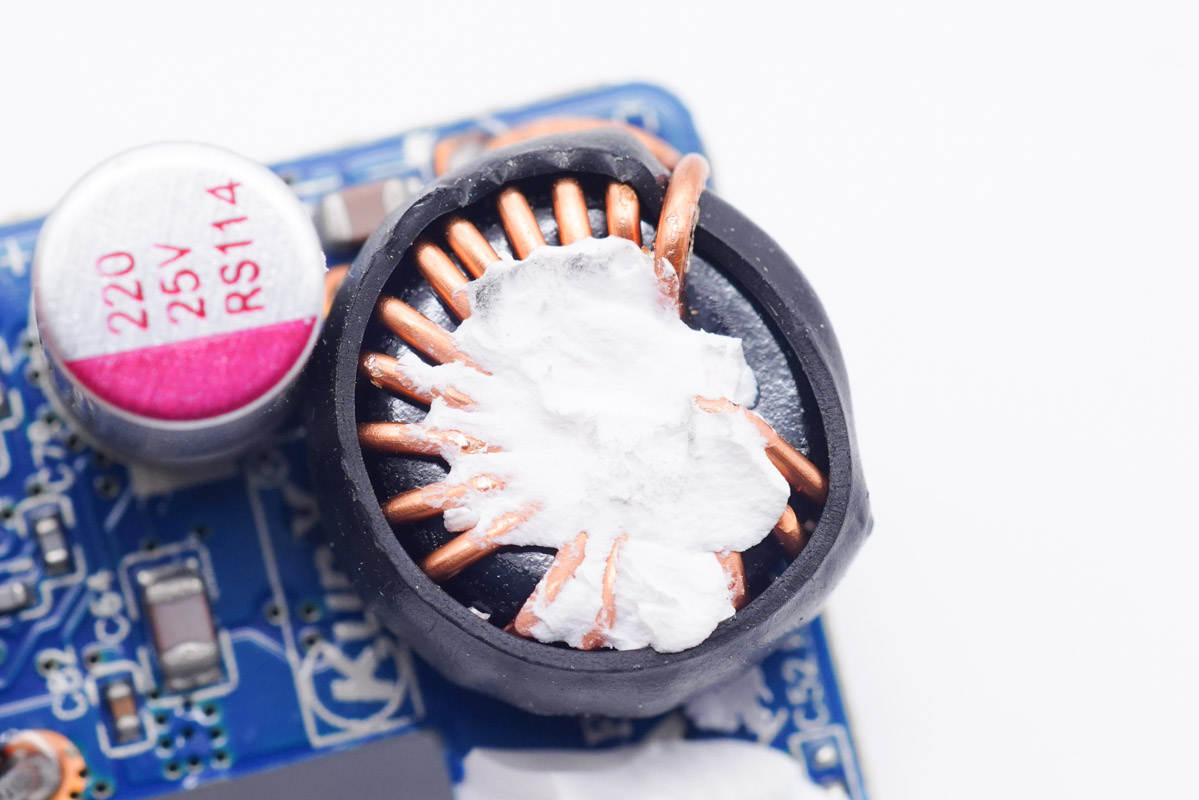

降压电感特写 ， 外套绝缘管 ， 打胶加固 。
文章图片

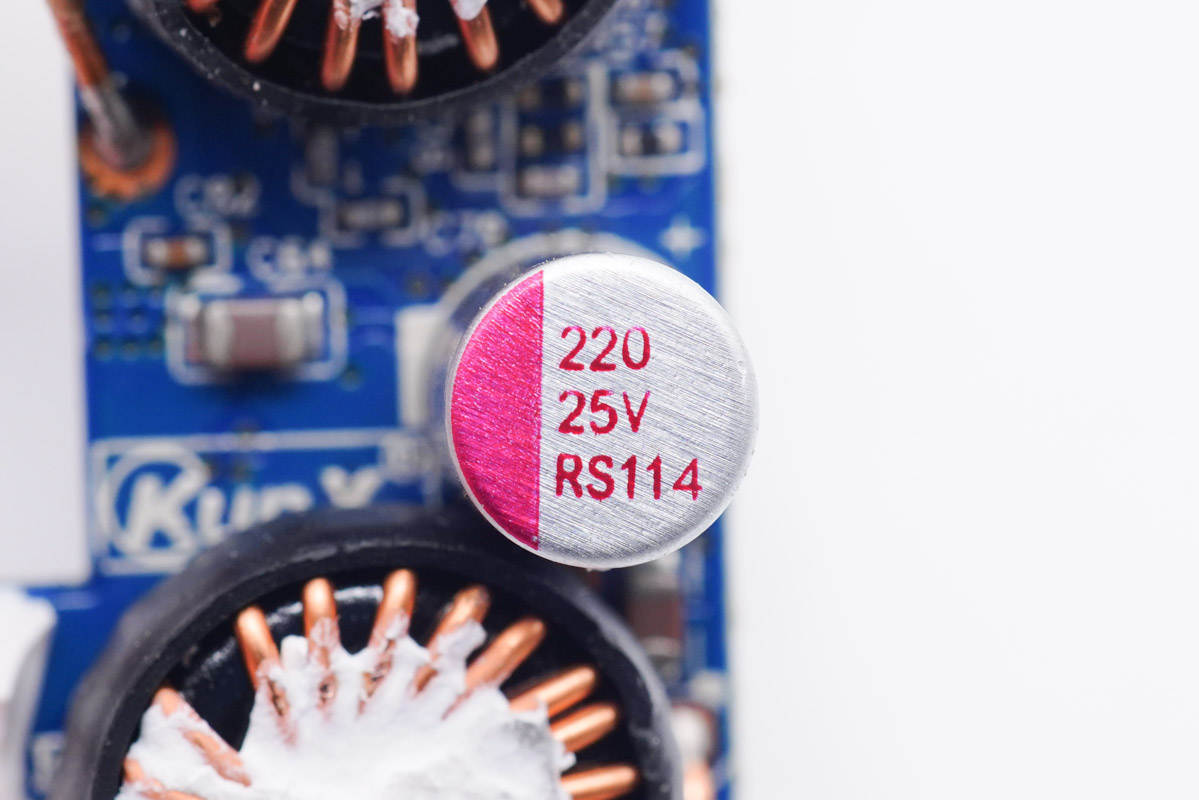

二次滤波固态电容特写 ， 规格为25V 220μF 。
文章图片

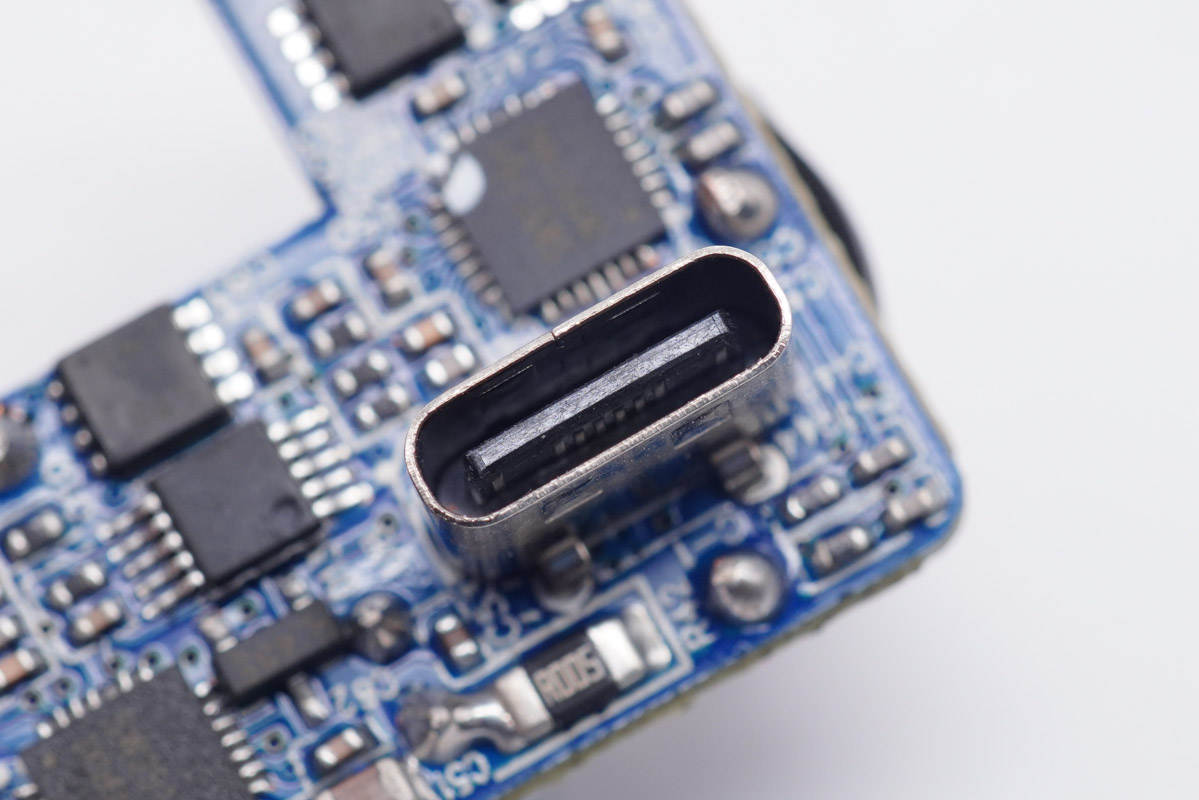

USB-C1母座特写 ， 垂直过孔焊接 。
