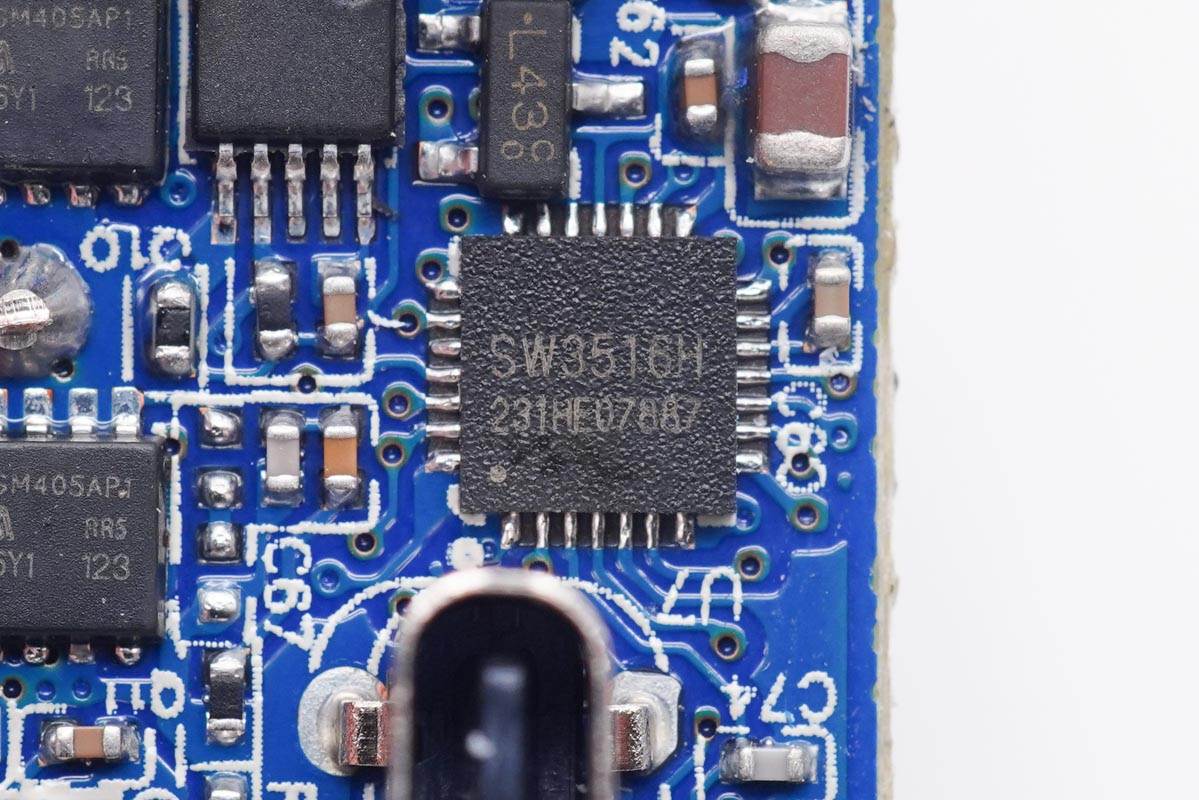

C2和A口降压电路主控芯片也是采用的智融SW3516H方案 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

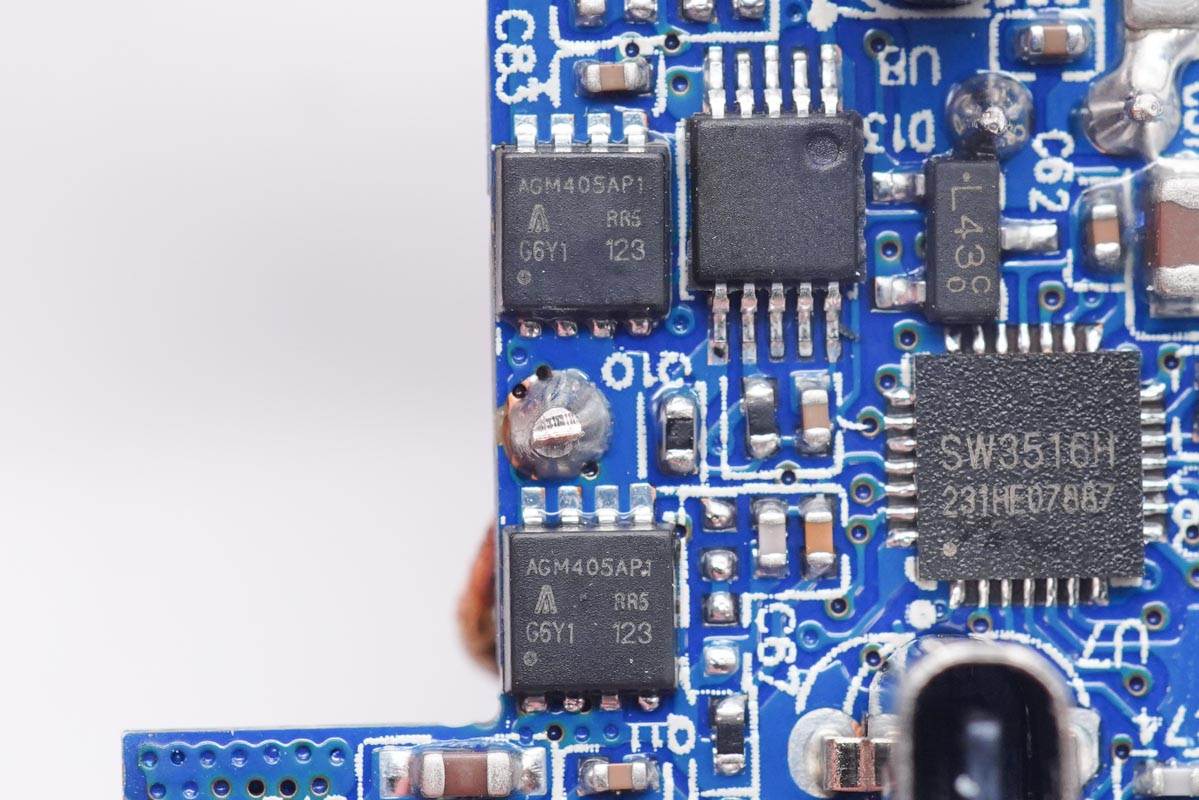

外挂MOS管也是两颗AGMsemi AGM405AP1 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

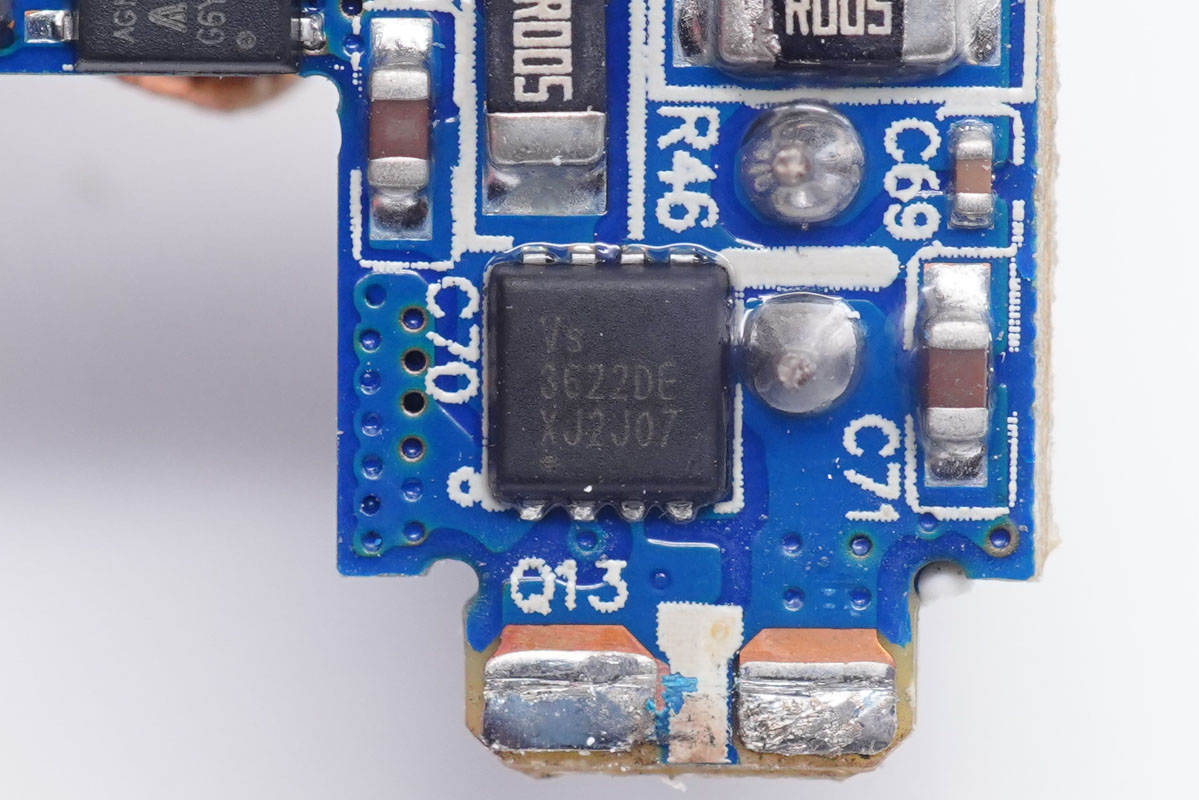

威兆半导体VS3622DE , 双NMOS管 , 耐压30V , 导阻10mΩ , PDFN3333封装 , 用于1A1C两个端口输出分配 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

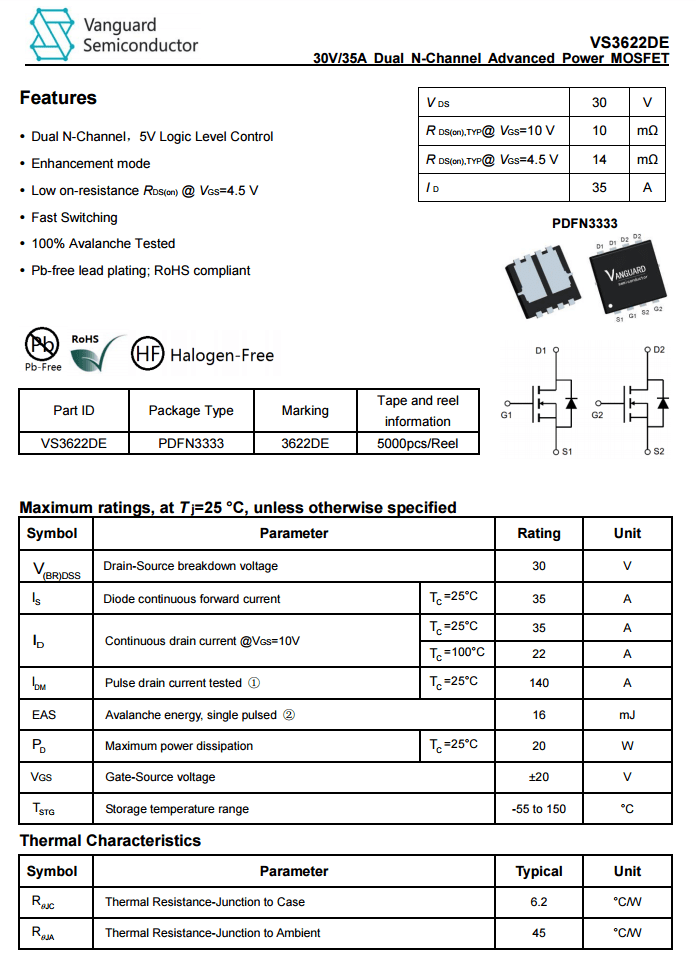

威兆VS3622DE资料信息 。
充电头网拆解了解到 , 威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面 , 并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用 , 产品质量获得客户一致认可 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

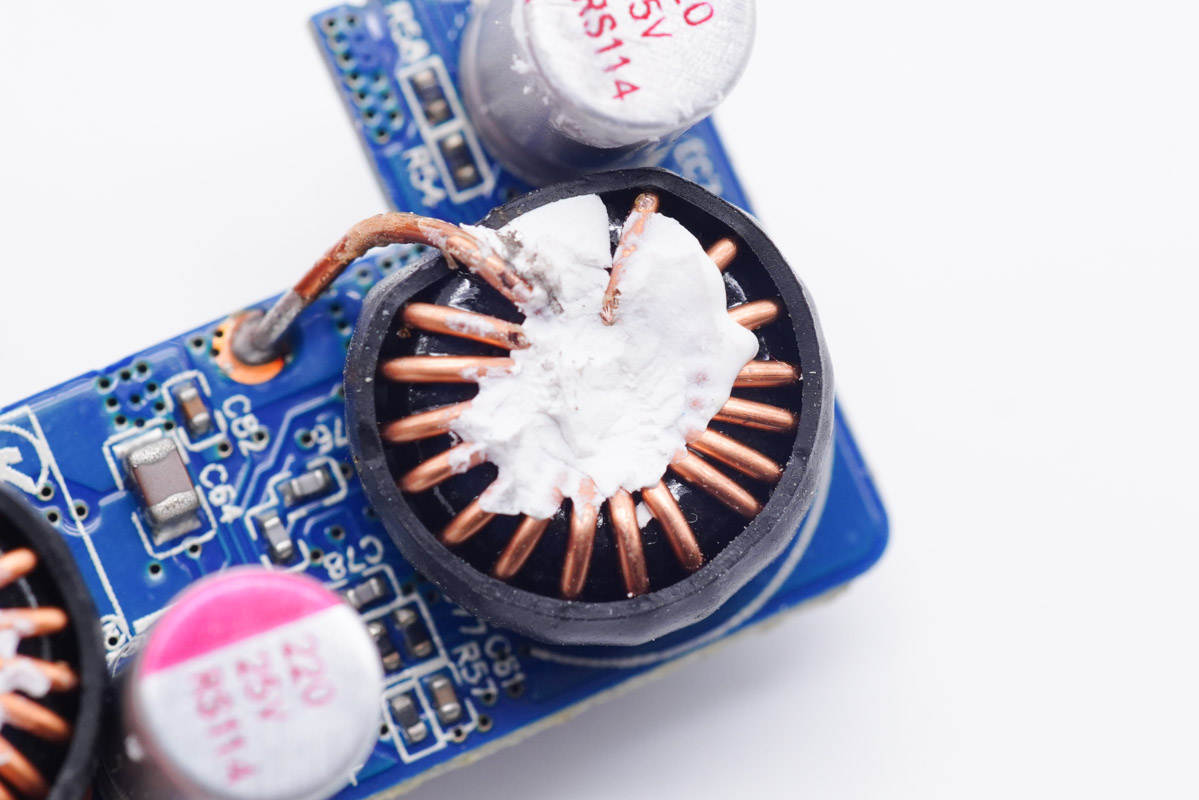

另一颗
降压电感特写 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

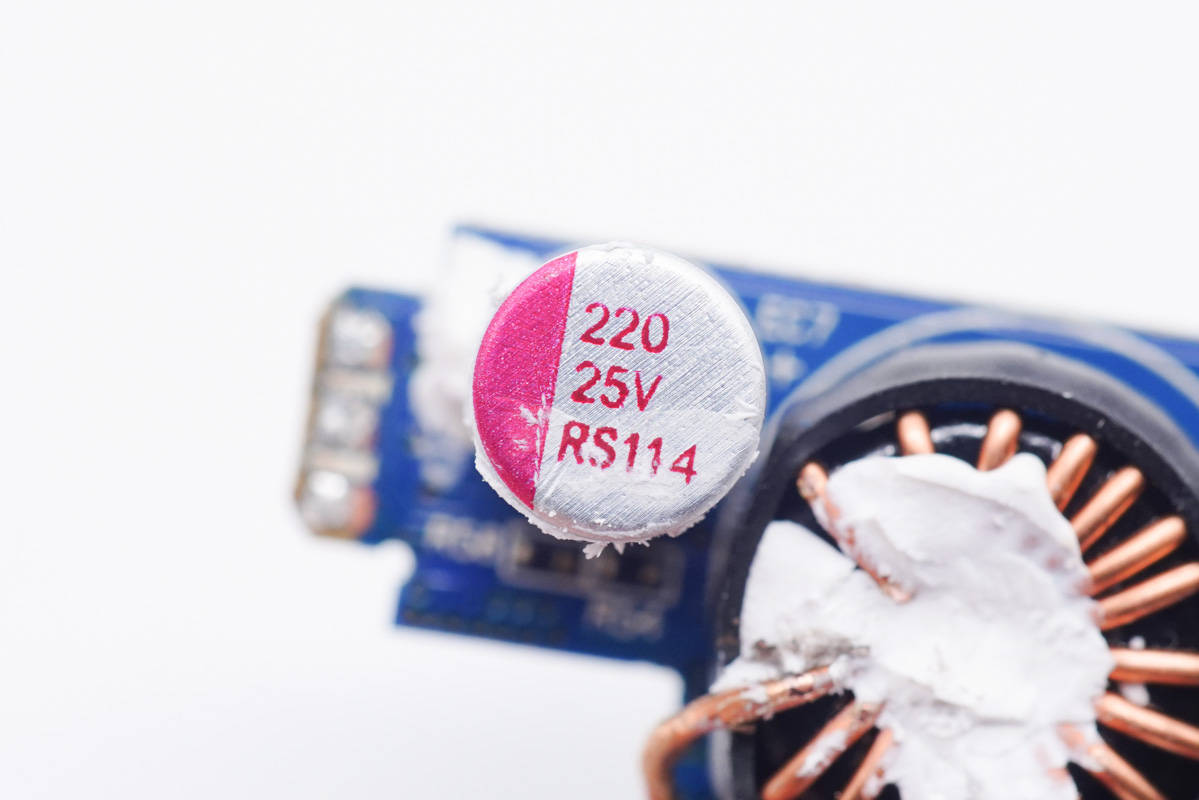

二次滤波固态电容规格也是25V 220μF 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

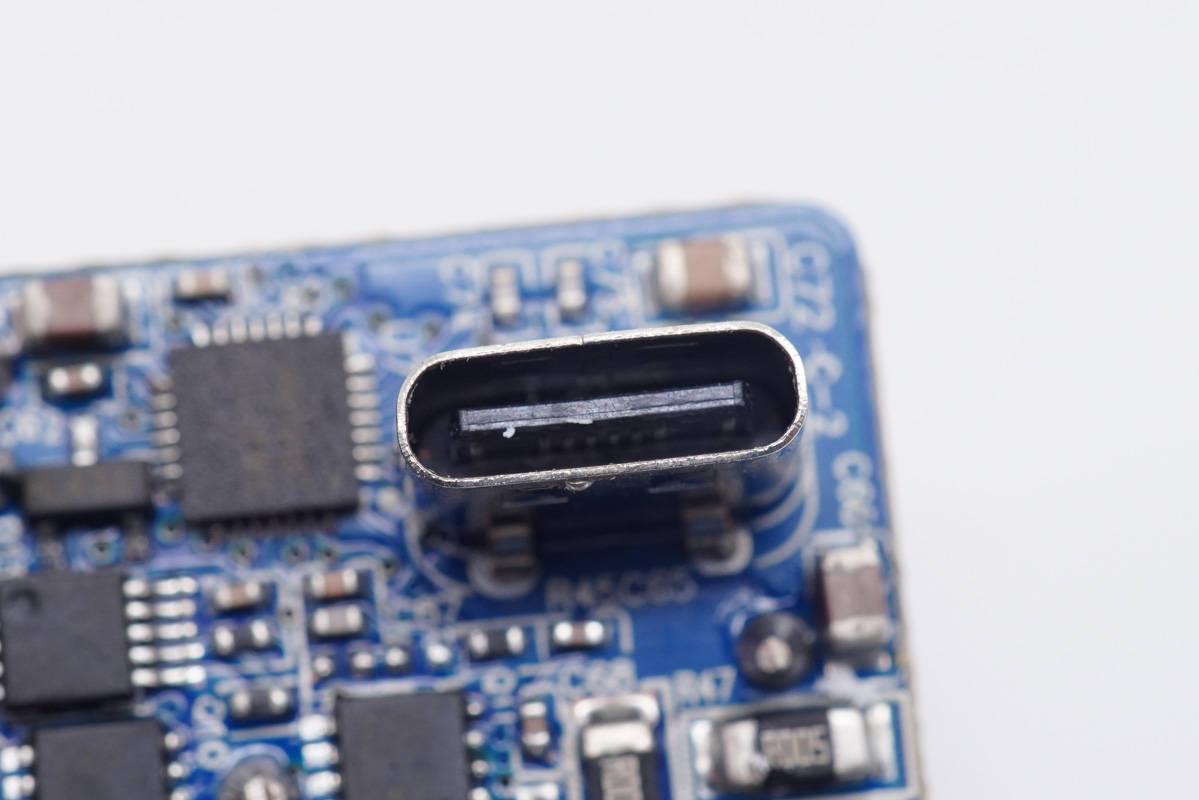

USB-C2母座特写 , 黑色胶芯不露铜 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

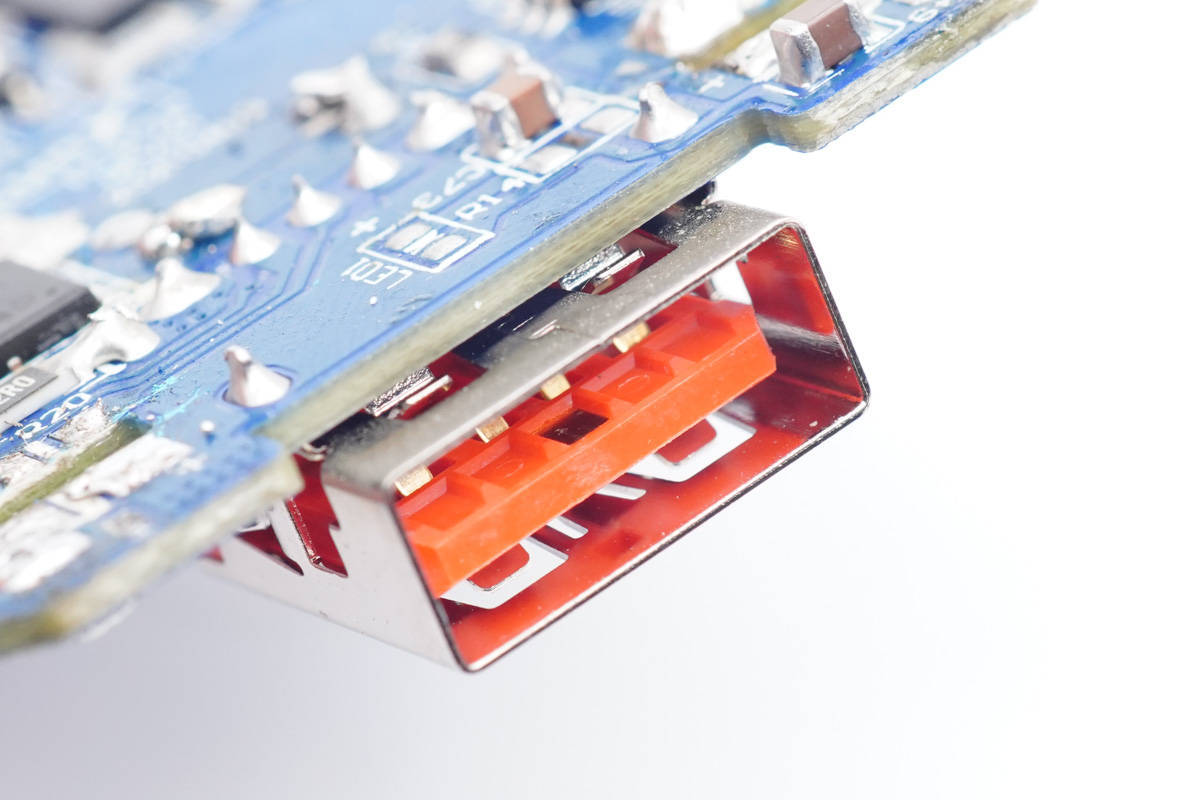

USB-A母座特写 。

功率|内置镓未来G1N65R240PB氮化镓功率器件,绿巨能65W 2C1A氮化镓快充充电器拆解
文章图片

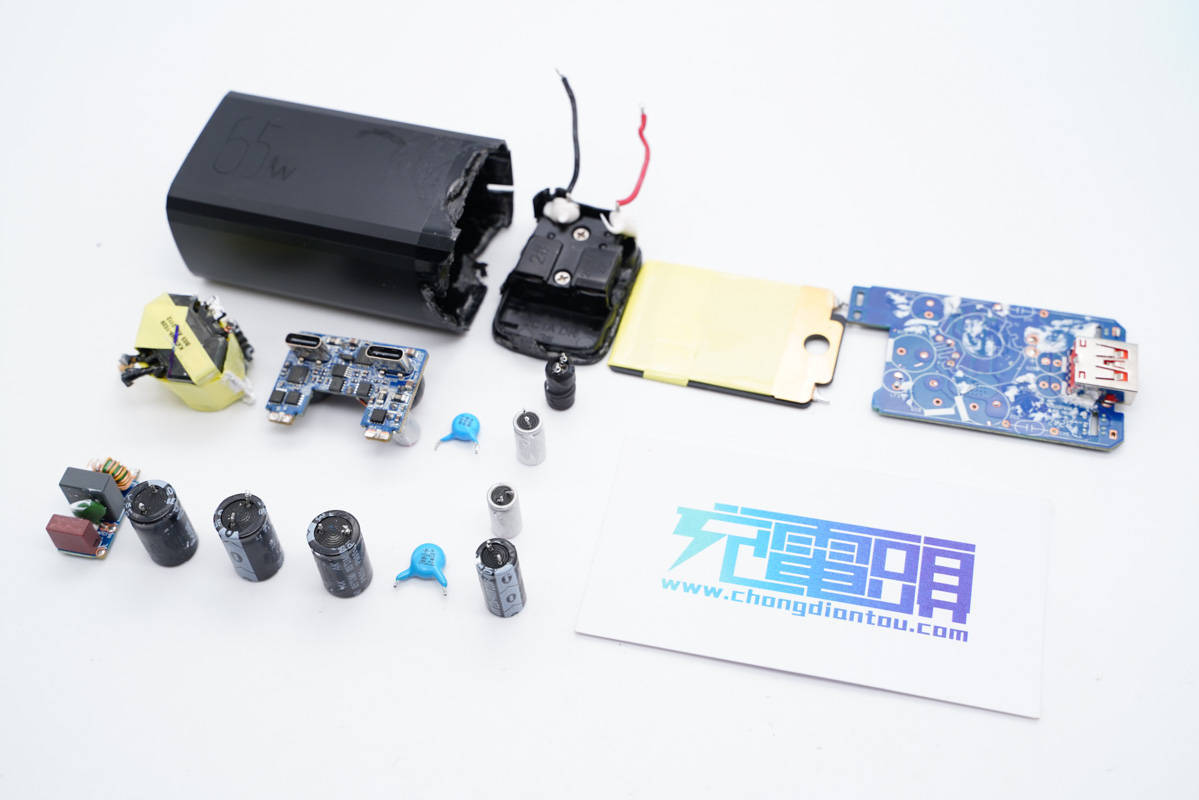

全部拆解完毕 , 来张全家福 。
充电头网拆解总结
绿巨能这款65W氮化镓快充充电器虽采用常见柱状造型设计 , 但独特的三斜面过渡设计还是让产品样式显得十分新颖 。 产品配备时下主流的2C1A三个接口 , 兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议 , 整体的兼容性很好 , 可以满足市面上绝大多数品牌设备快充需求 , 例如可以拿来给Mac和iPhone同时快充等 。
充电头网通过拆解了解到 , 充电器采用时下主流的安森美NCP1342+MPS MP6908A高频QR开关电源方案 , 搭配GaNext镓未来的G1N65R240PB氮化镓功率器件 。 两路DC-DC电路均采用智融SW3516H方案 , 采用中元品牌电容滤波 , 用料主流 。
得益于镓未来G1N65R240PB氮化镓功率芯片的加持 , 作为一款65W级多口充电器 , 其尺寸做到了67*41*30mm , 非常的小巧 , 加上配备可折叠插脚 , 十分的小巧便携 , 可为多台设备同时充电 , 方便商务人士出行 。
