功率|内置镓未来G1N65R240PB氮化镓功率器件，绿巨能65W 2C1A氮化镓快充充电器拆解( 四 )
小板正面有延时保险丝、NTC浪涌抑制电阻、安规X电容和共模电感 。
文章图片

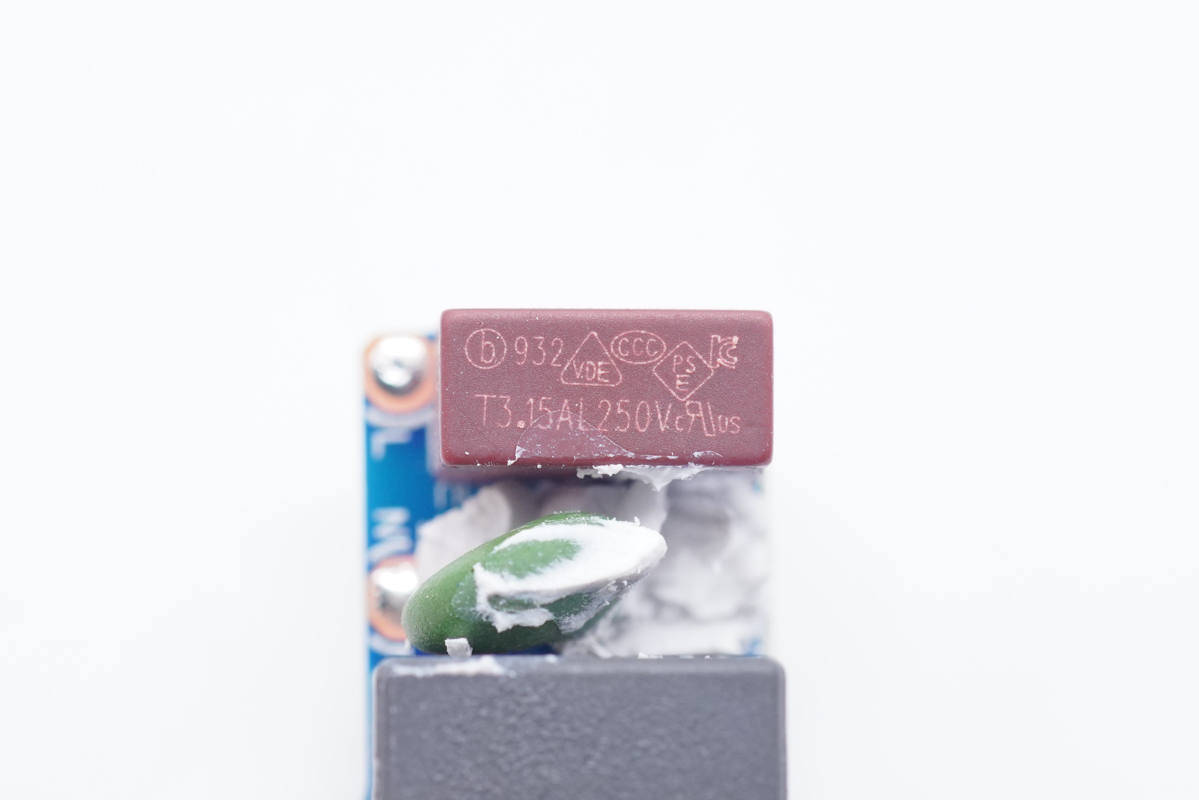

延时保险丝特写 ， 规格为3.15A 250V 。
文章图片
绿色器件是NTC浪涌抑制电阻 ， 用于抑制上电浪涌电流 。
文章图片

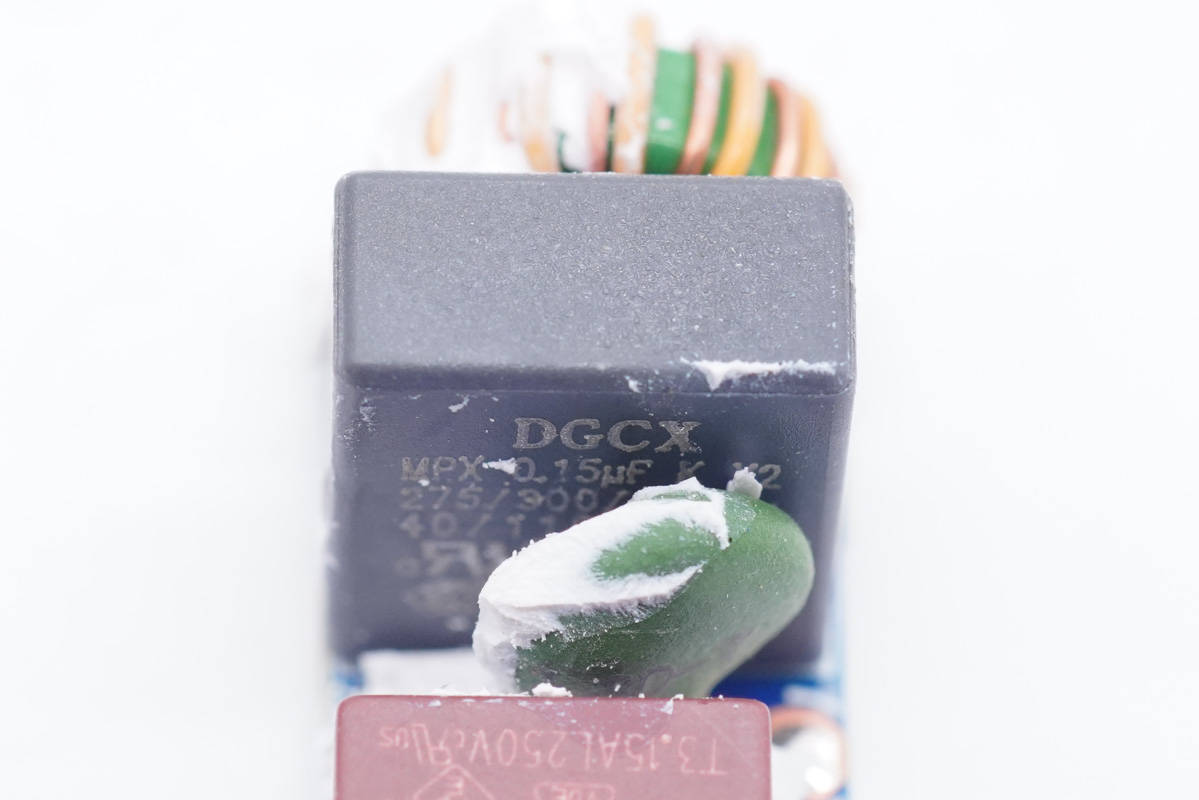

安规X电容来自成希电子 ， 容量0.15μF 。
文章图片

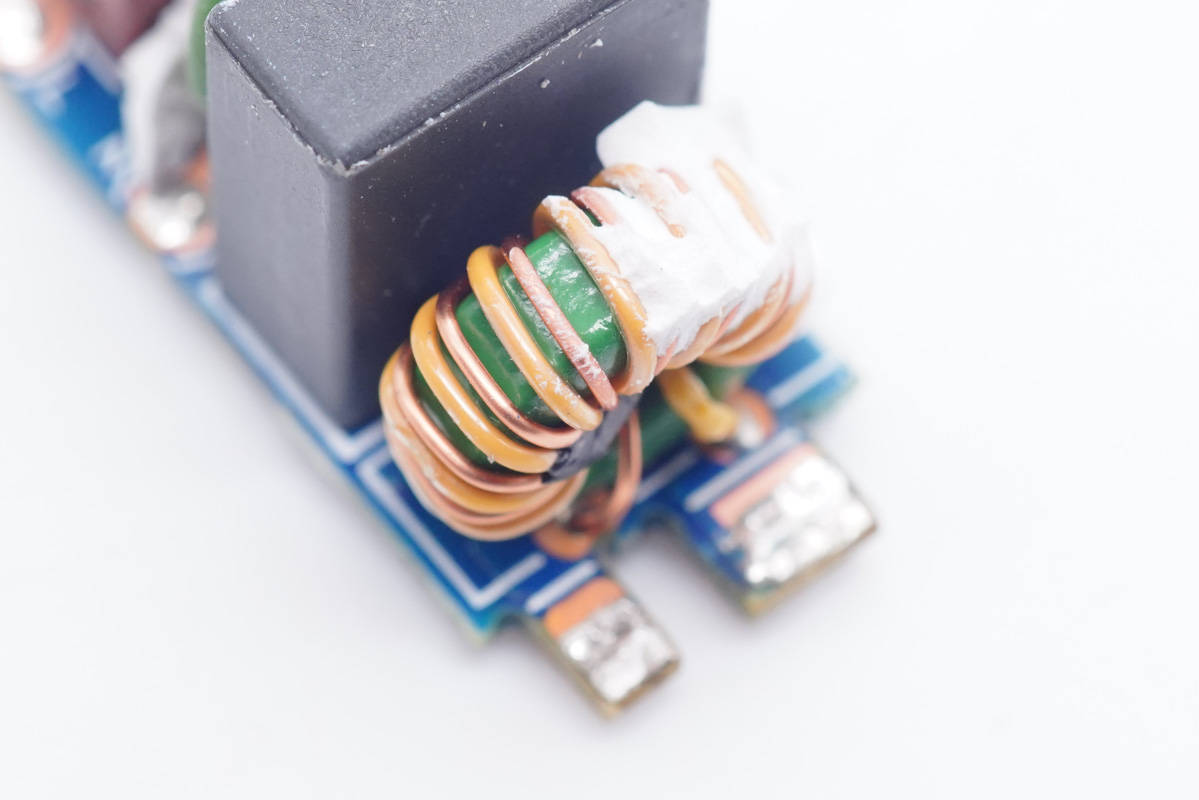

共模电感双线绕制 ， 滤除EMI干扰 。
文章图片

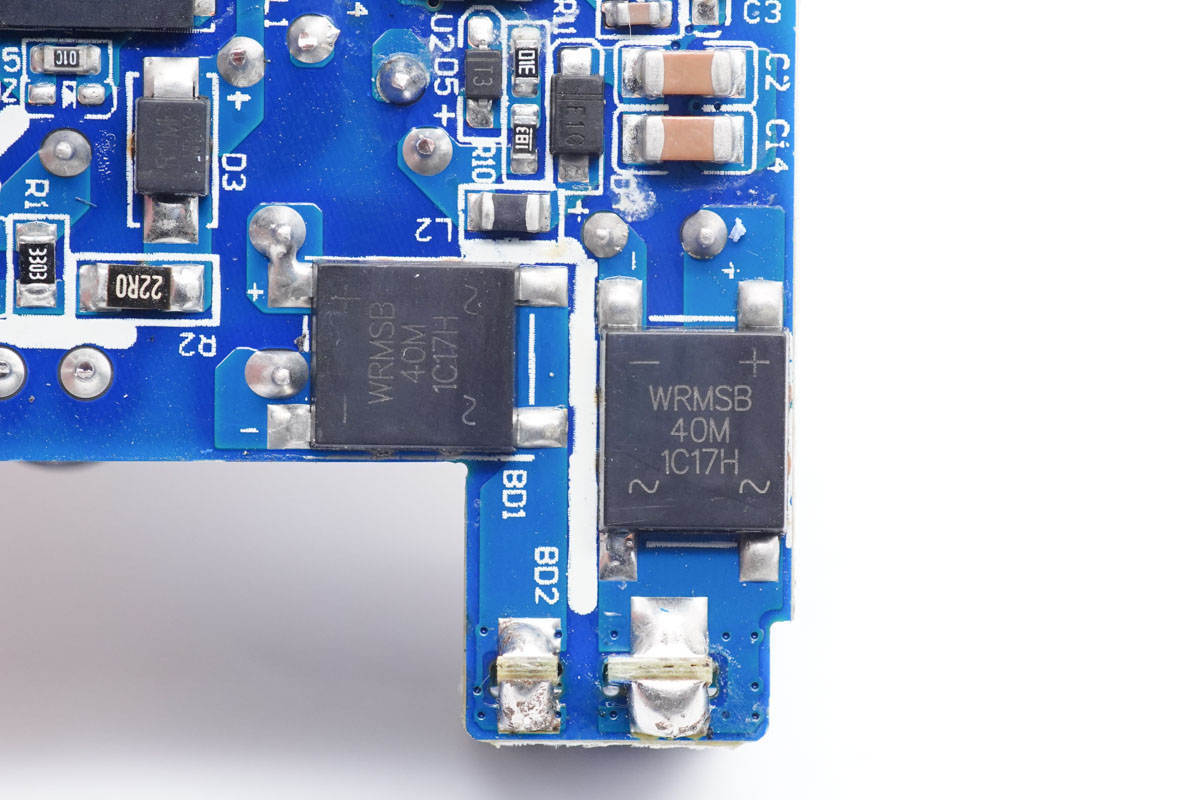

WRMSB40M整流桥在主板背面 ， 来自沃尔德 ， 采用两颗以均摊发热 。
文章图片

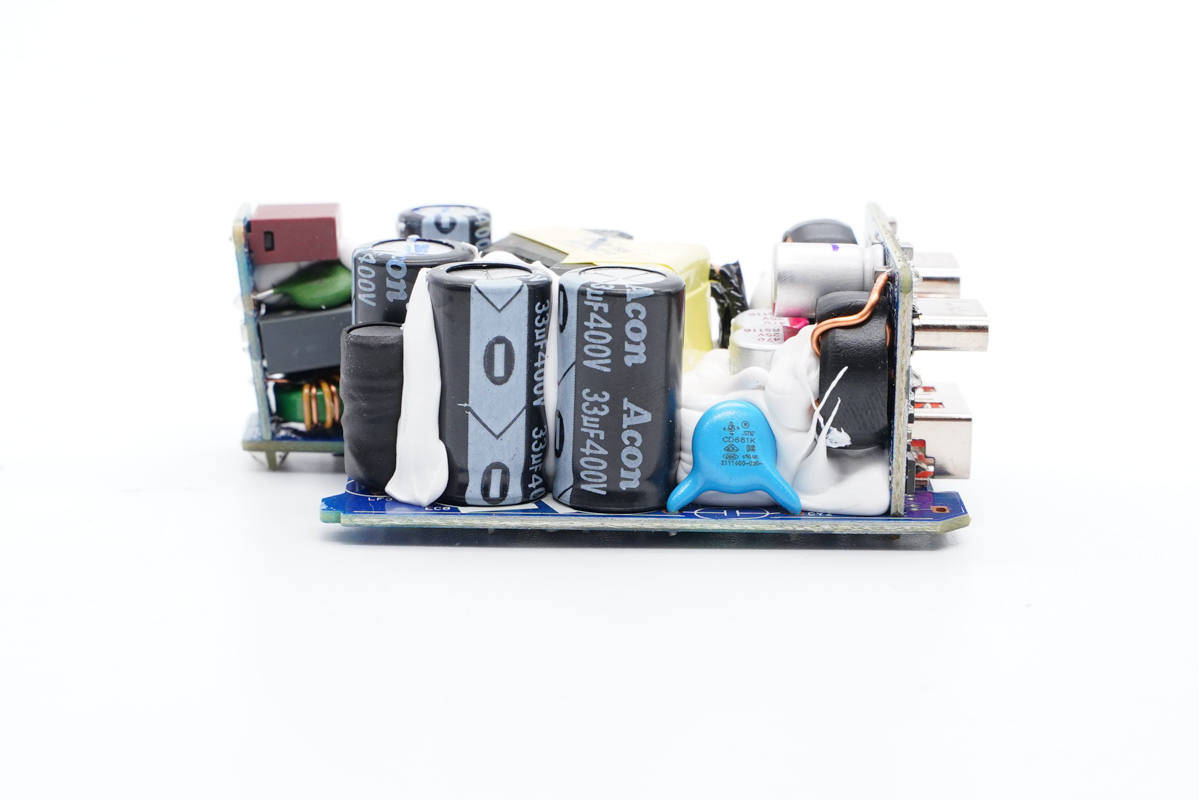

主板中段区域设有工字差模电感、高压滤波电解电容、变压器、Y电容等 。
文章图片

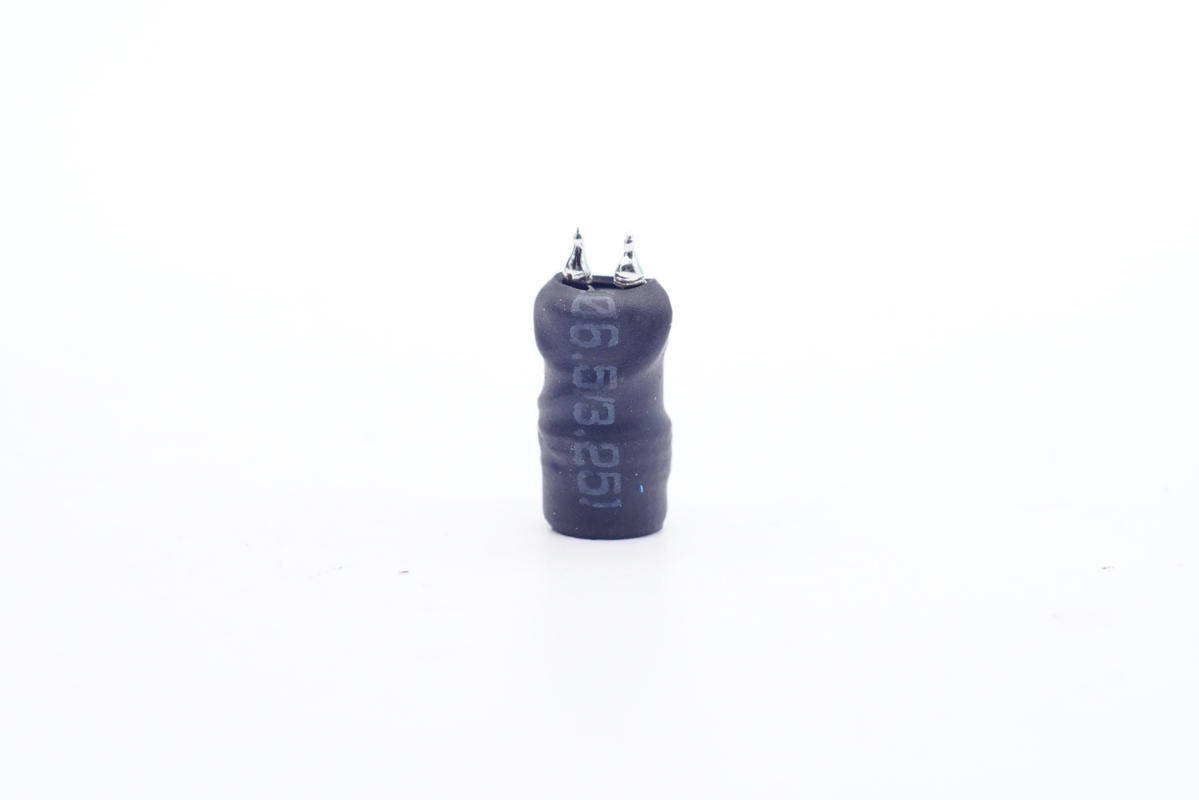

工字差模电感外套绝缘管保护 。
文章图片

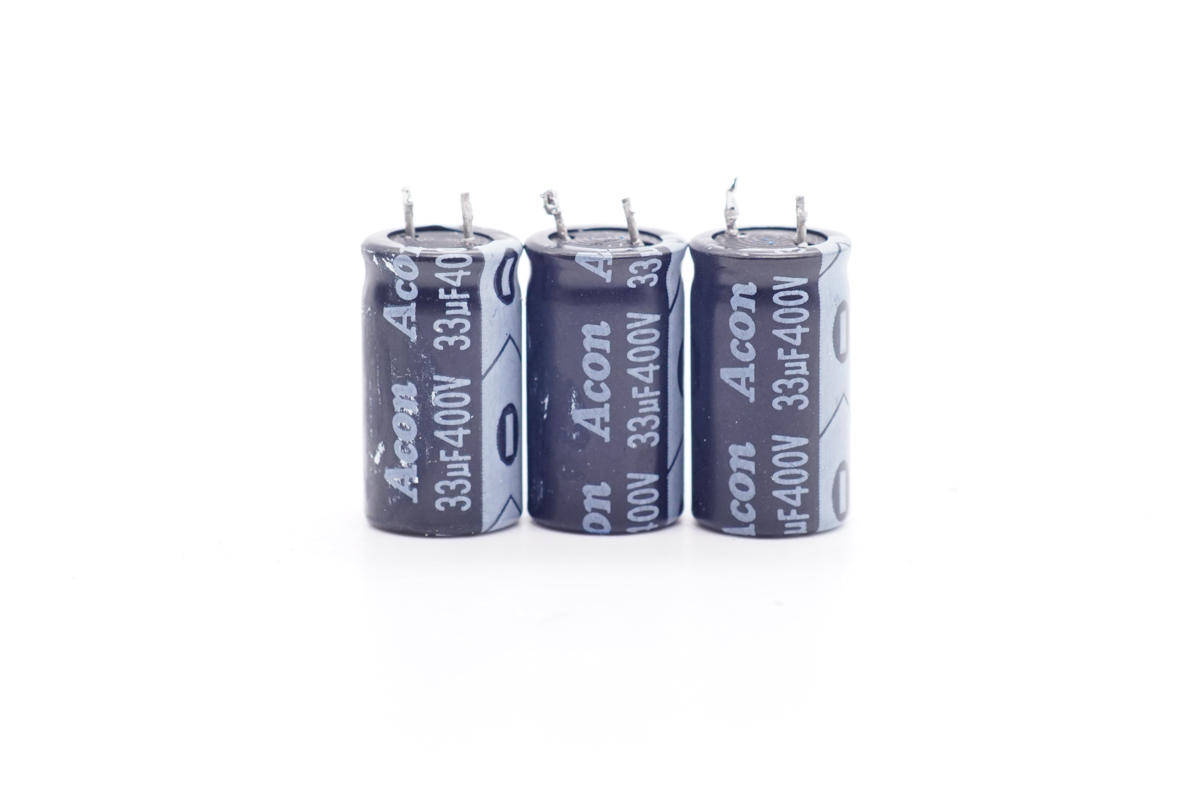

四颗高压滤波电解电容均来自Acon中元 ， 三颗规格为400V 33μF 。
文章图片

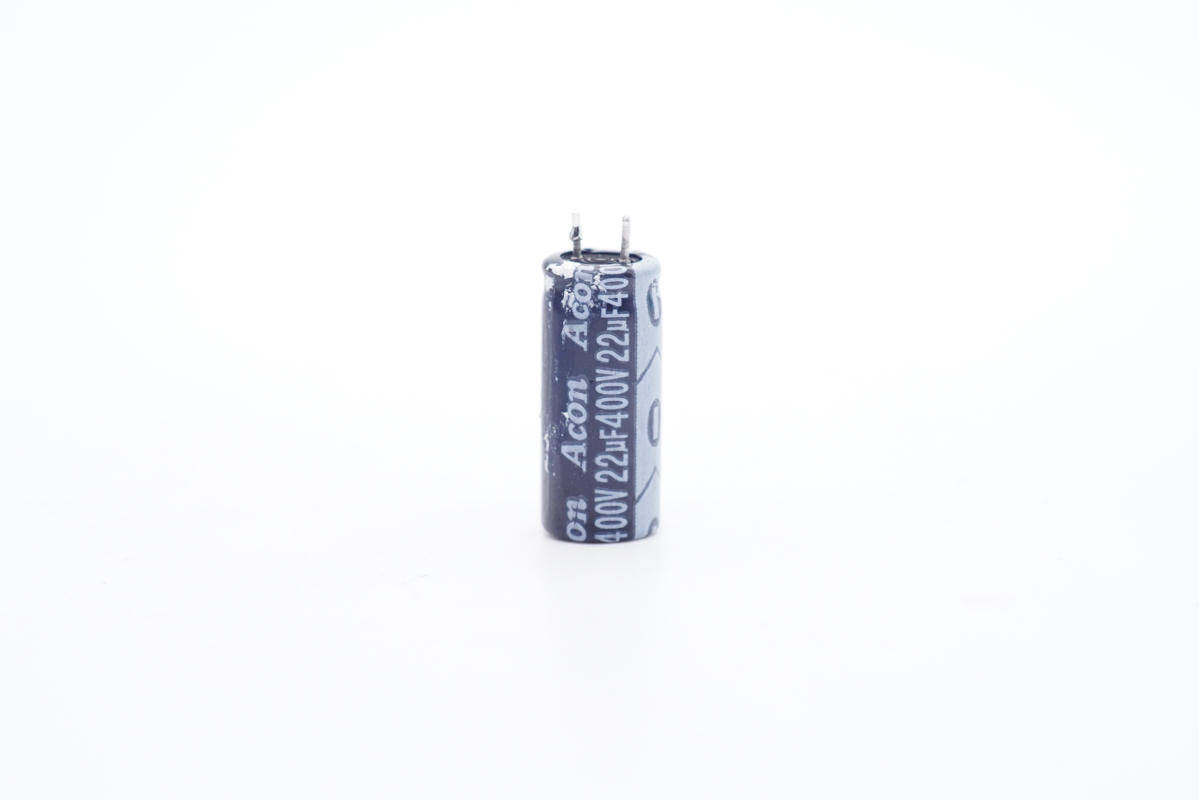

一颗规格为400V 22μF ， 总计121μF 。
文章图片

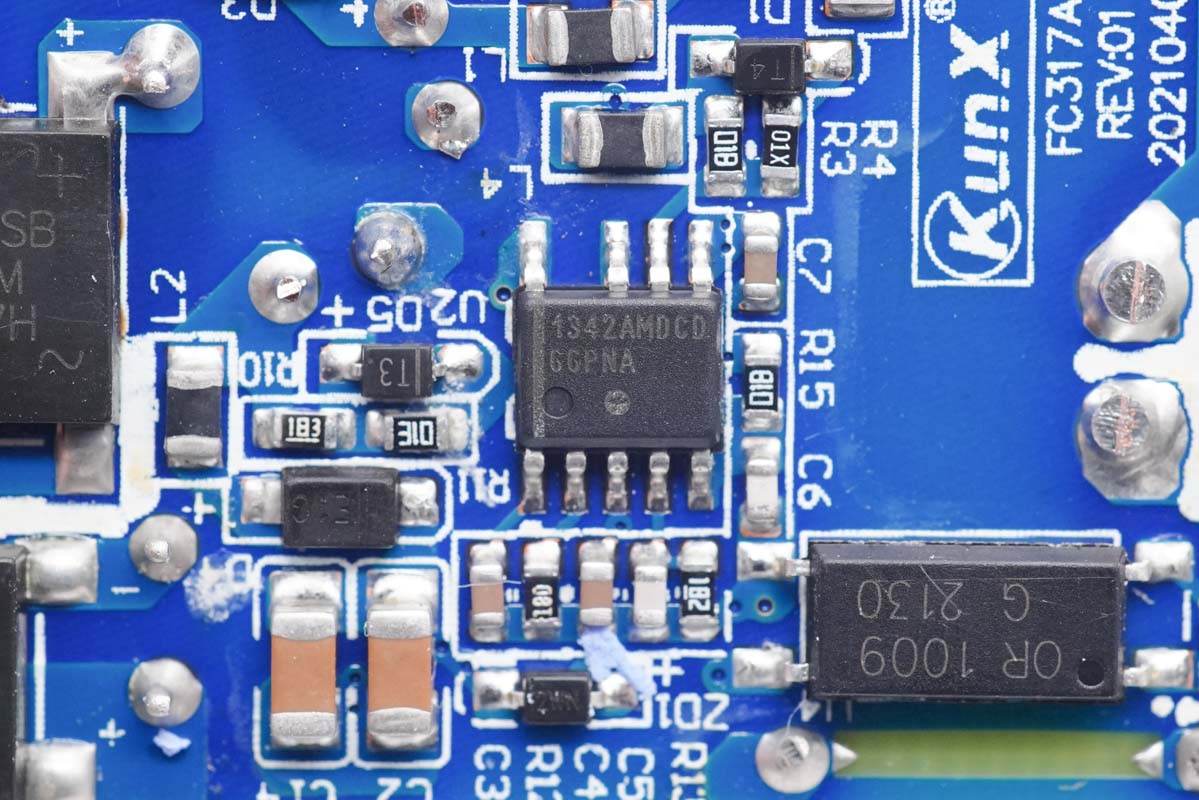

充电器主控芯片为ON安森美NCP1342 ， 这是一颗高频反激准谐振初级PWM控制器 ， 内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能 。
文章图片

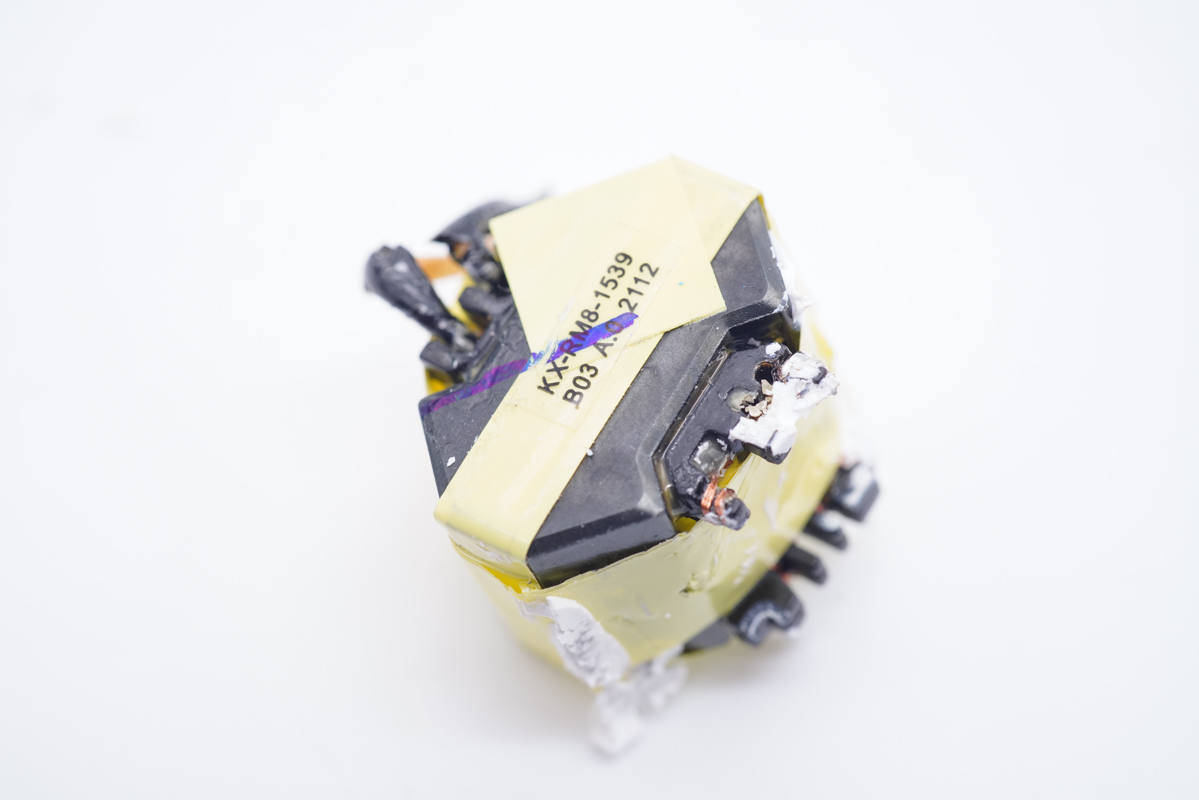

变压器特写 ， RM8磁芯 。
文章图片
OR-1009光耦 ， 用于初级次级通信 ， 反馈输出电压 。
文章图片

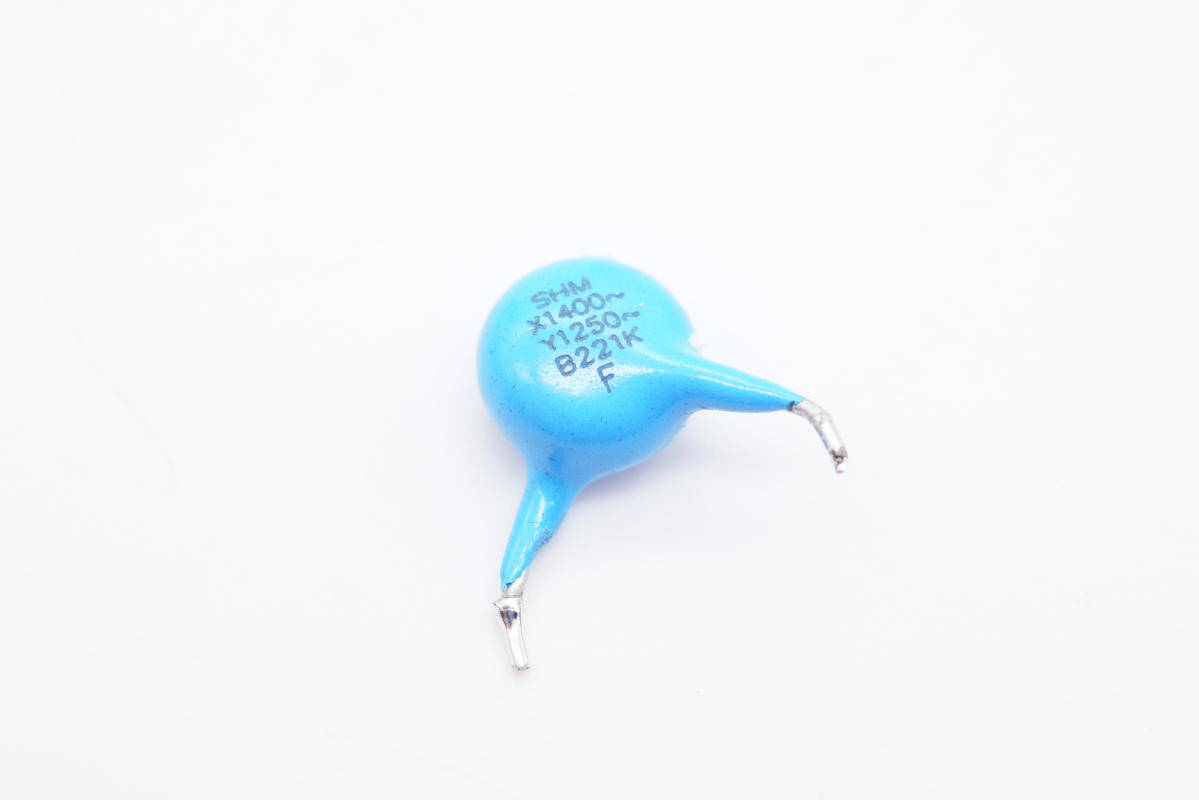

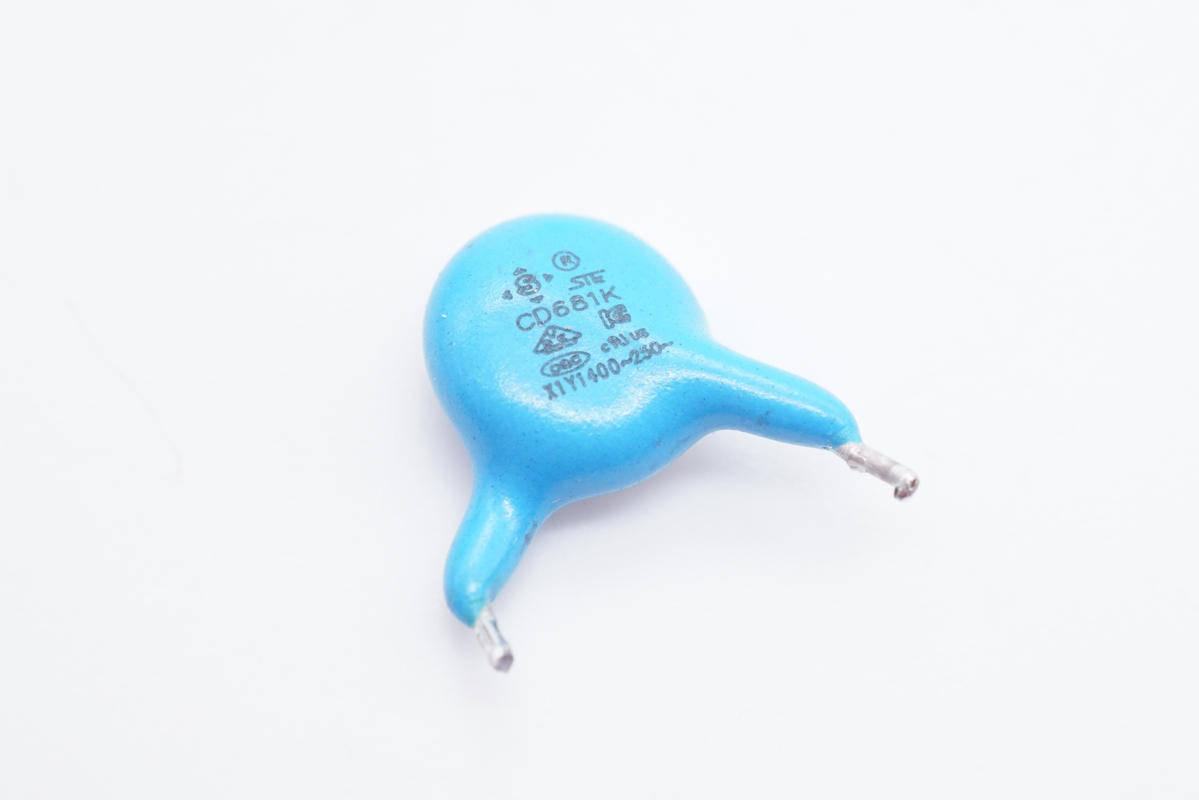

Y电容特写 。
文章图片
另一颗Y电容特写 。
文章图片
次级同步整流控制器采用MPS MP6908A ， 最高工作频率600KHz ， 支持DCM/CCM/QR准谐振工作模式 ， 内置振铃检测防止DCM和QR运行下误开通 ， 支持逻辑电压和标准电压同步整流管 。
