产品|采用njoinic英集芯IP5303的移动电源IC，威麦科技麦克风开箱拆解报告( 八 )
文章图片
发射器内部结构一览 。
文章图片

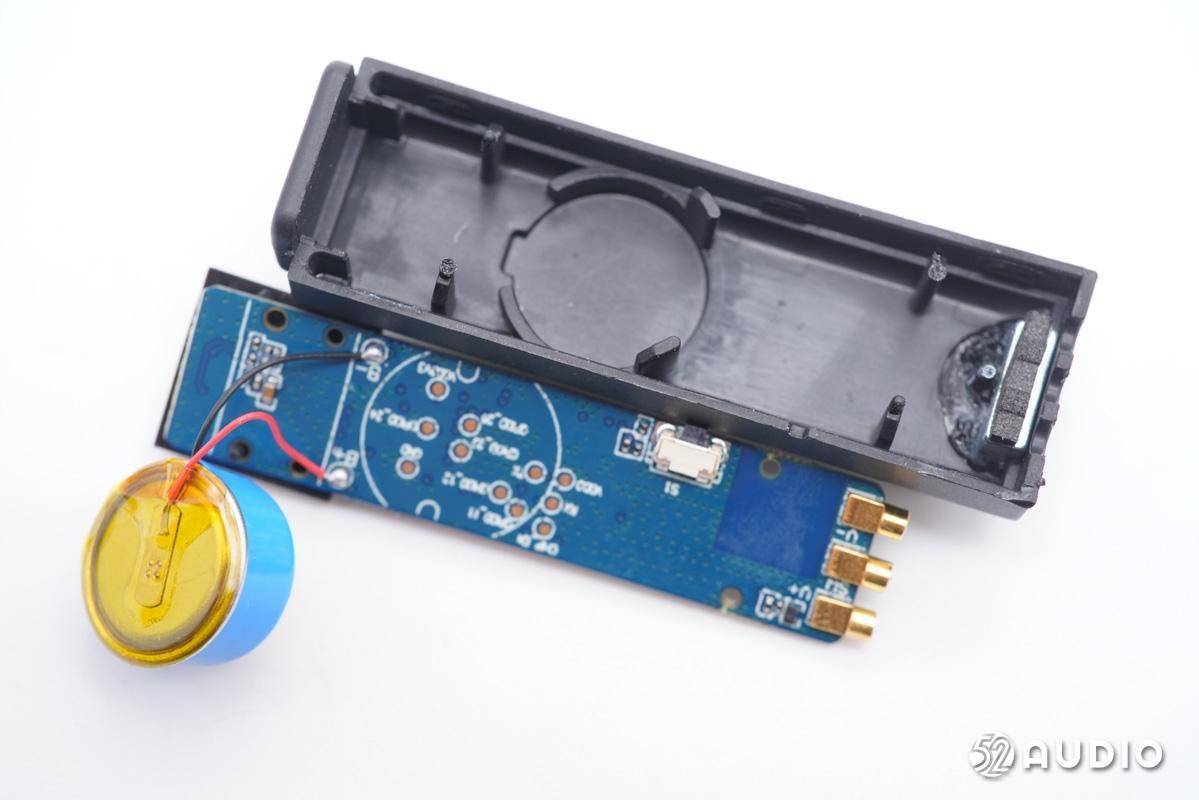

发射器内部电路板拆卸一览 ， 背面设有卡槽固定电池 。
文章图片

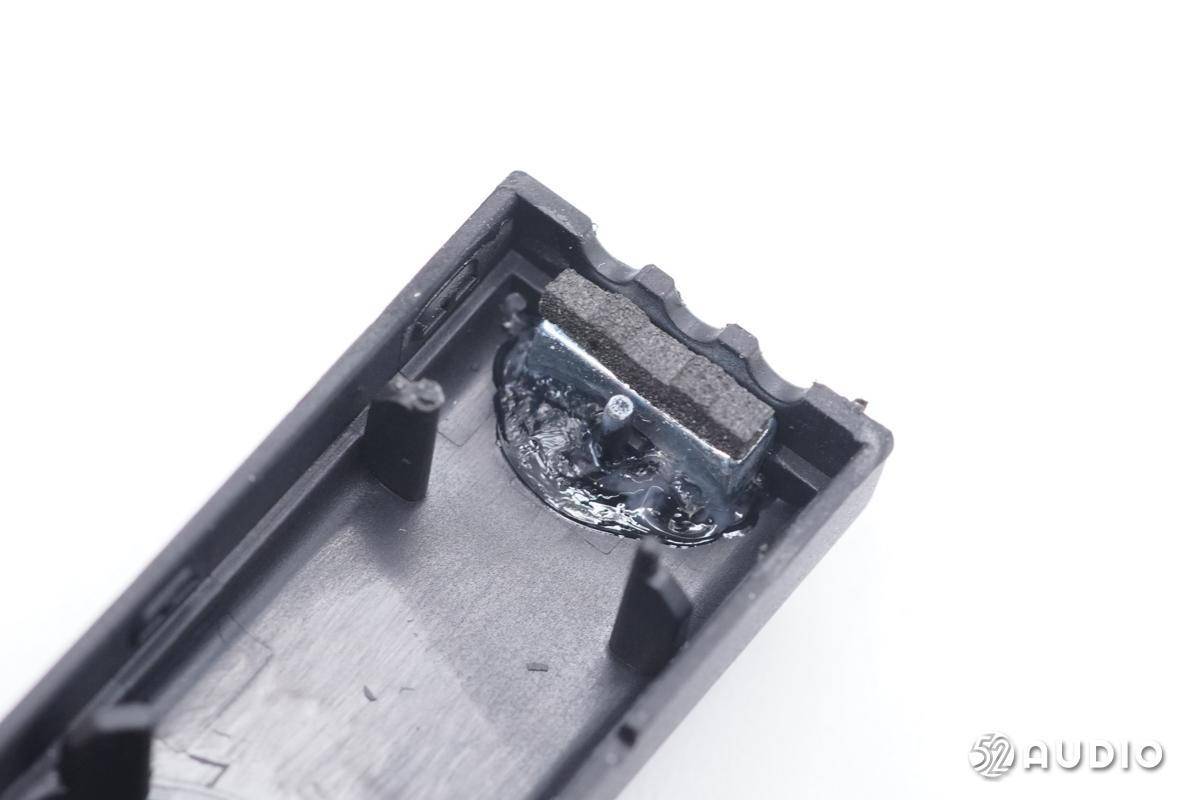

发射器后壳底部一览 ， 底部设置有磁铁用于吸附充电盒 。
文章图片

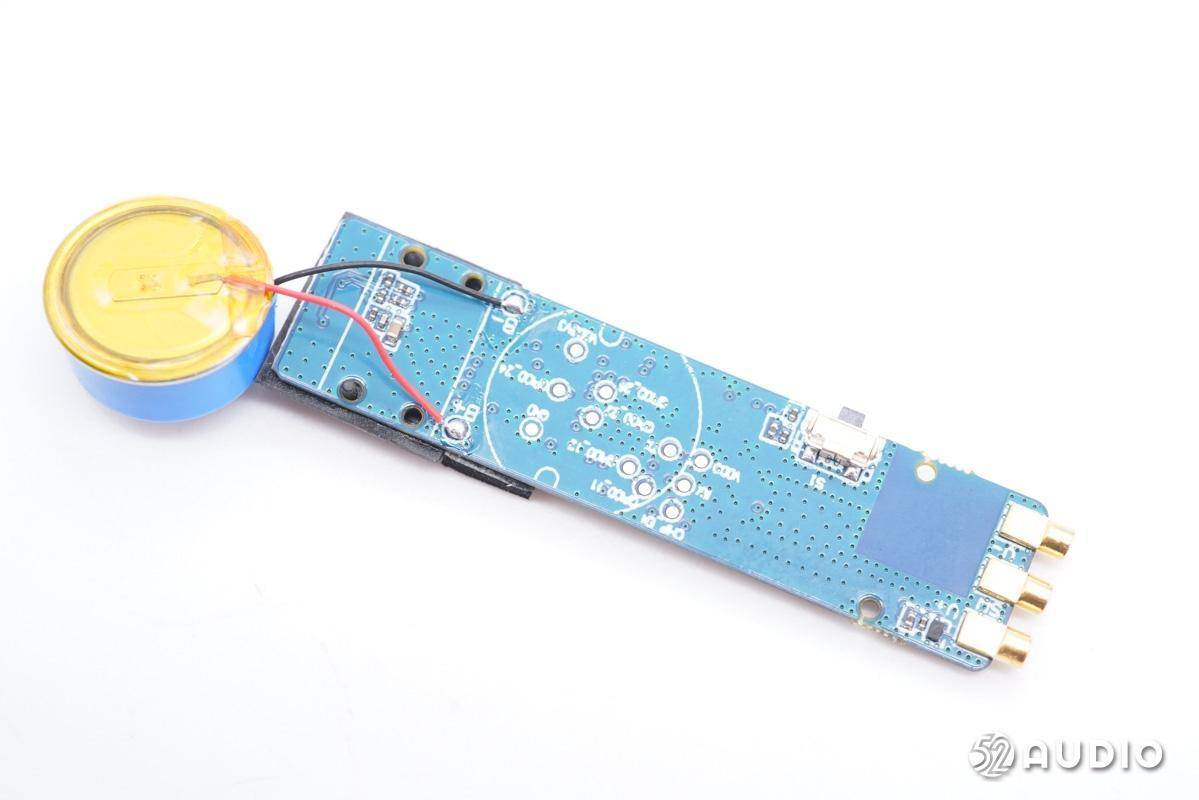

发射器pcb板背面一览 。
文章图片

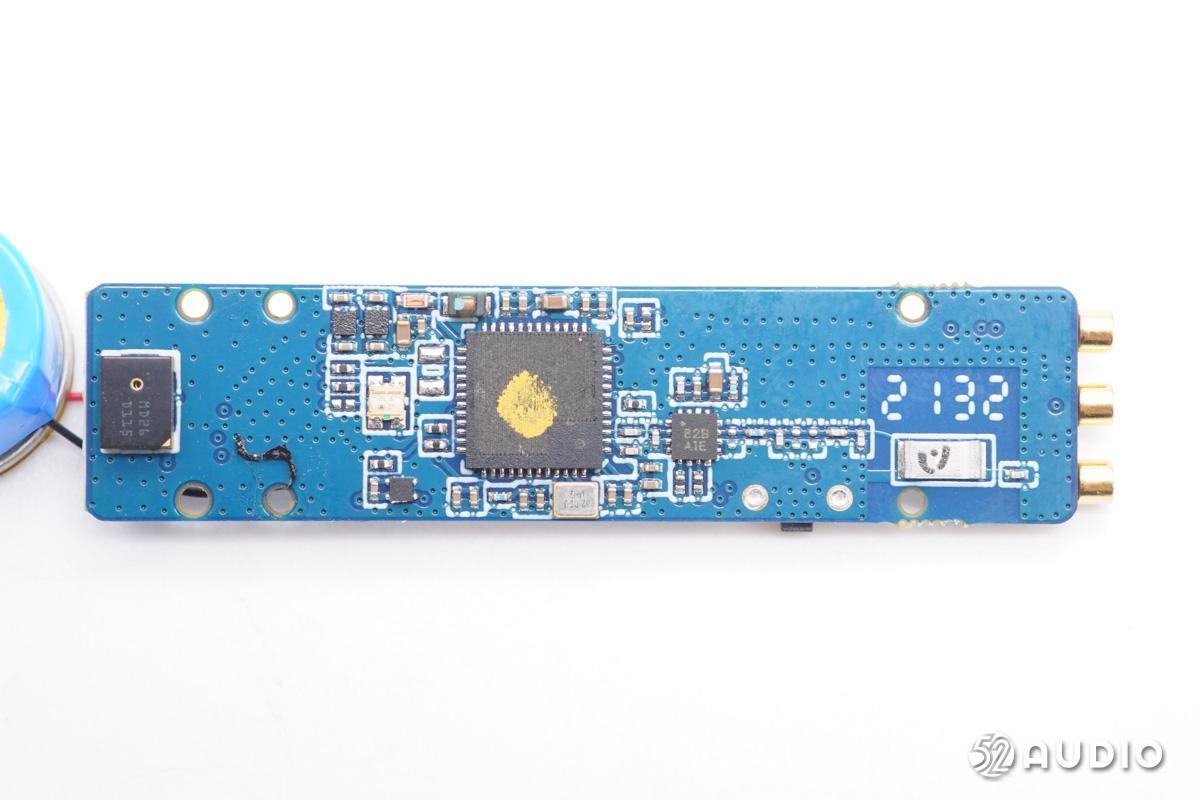

发射器pcb板正面一览 。
文章图片

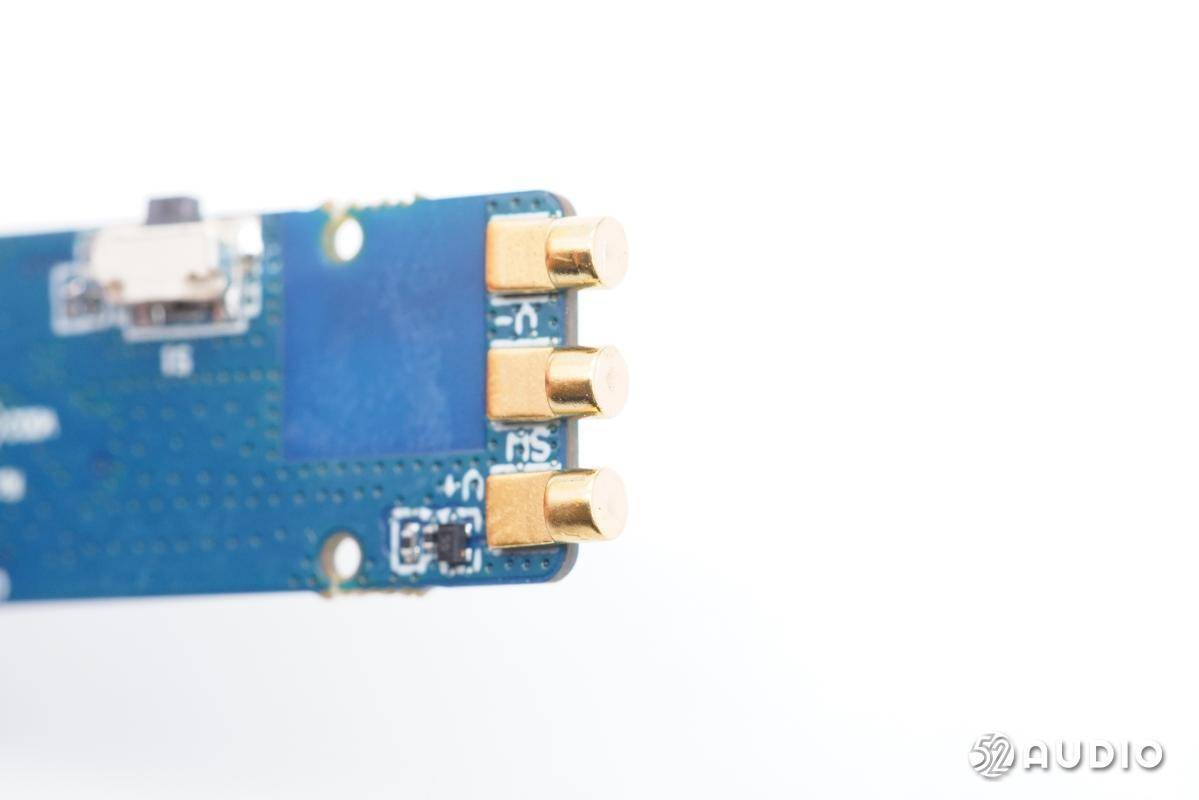

发射器pcb板底部的充电铜柱特写 。
文章图片

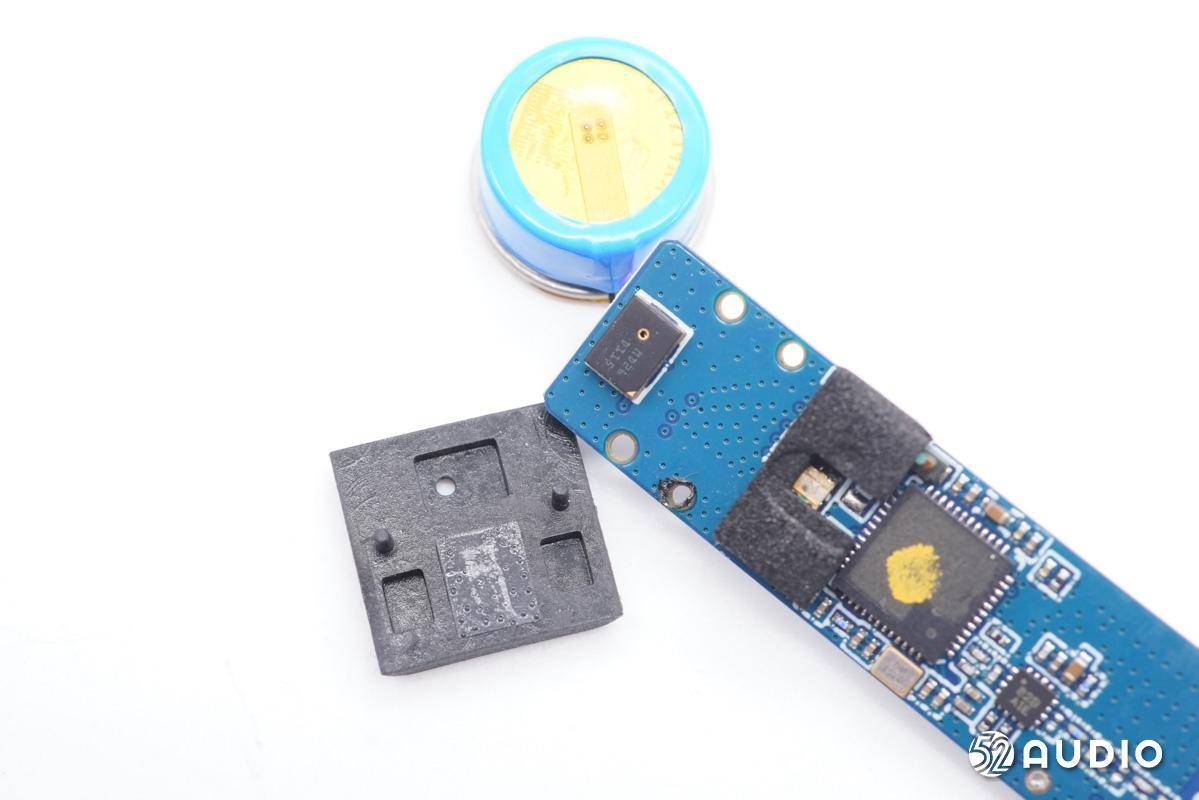

卸掉MEMS麦克风声学盖板 ， 盖板使用柱孔定位 。
文章图片

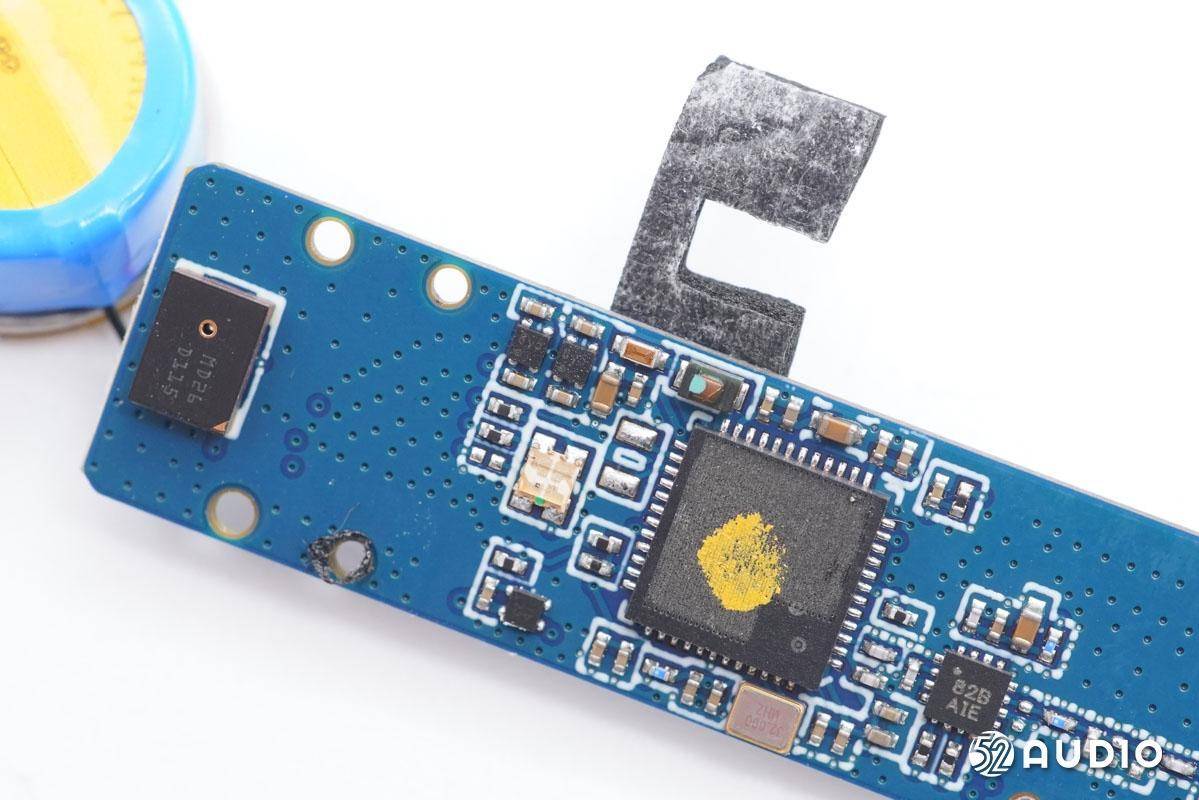

撕开防漏光海绵罩 ， 海绵罩底下的LED指示灯特写 。
文章图片
接收器pcb板正面一览 。
文章图片

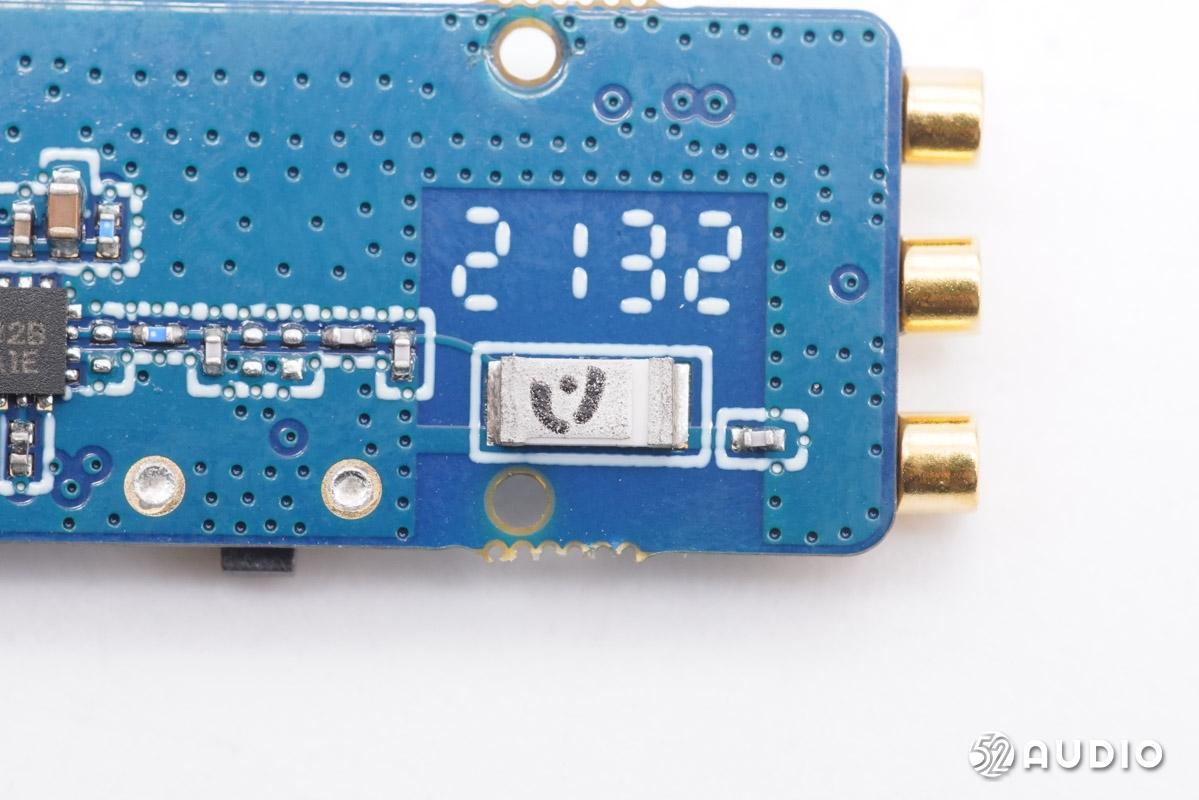

陶瓷蓝牙天线特写 ， 用于无线传输数据给接收器 。
文章图片

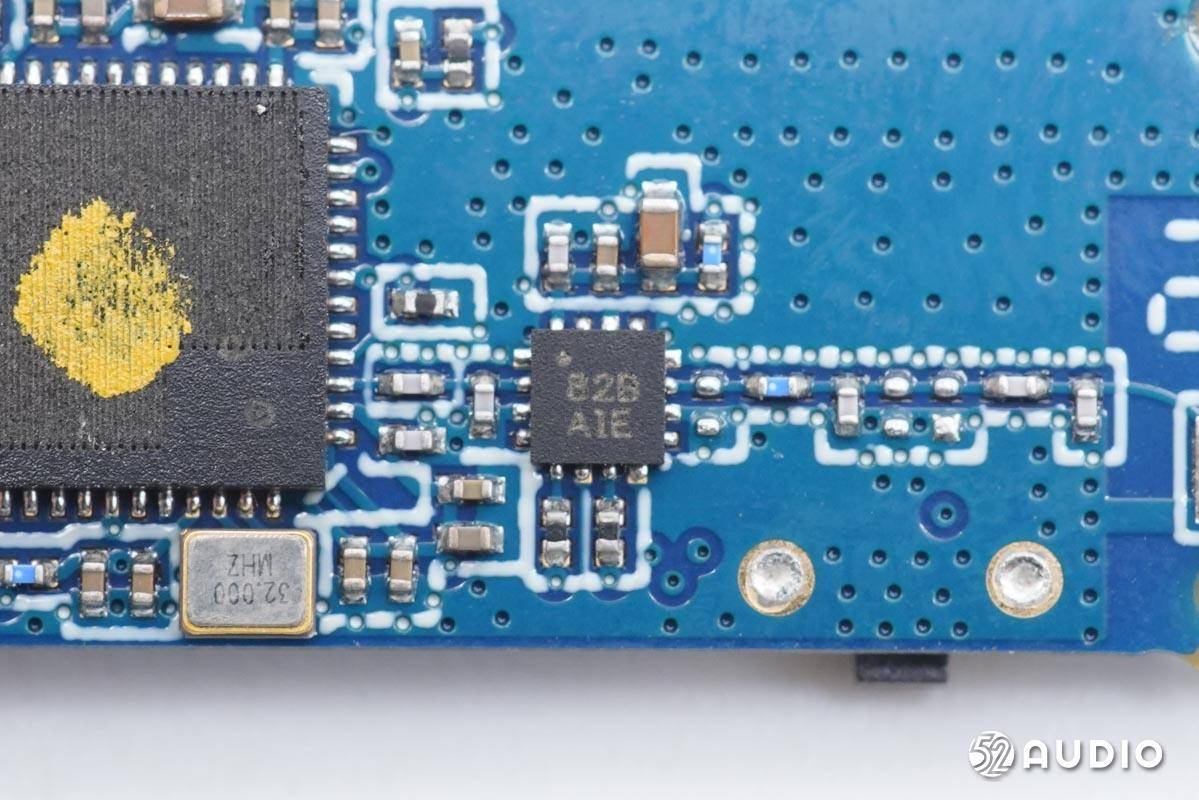

丝印82BA1E的前端放大器 ， 用于放大蓝牙信号 。
文章图片

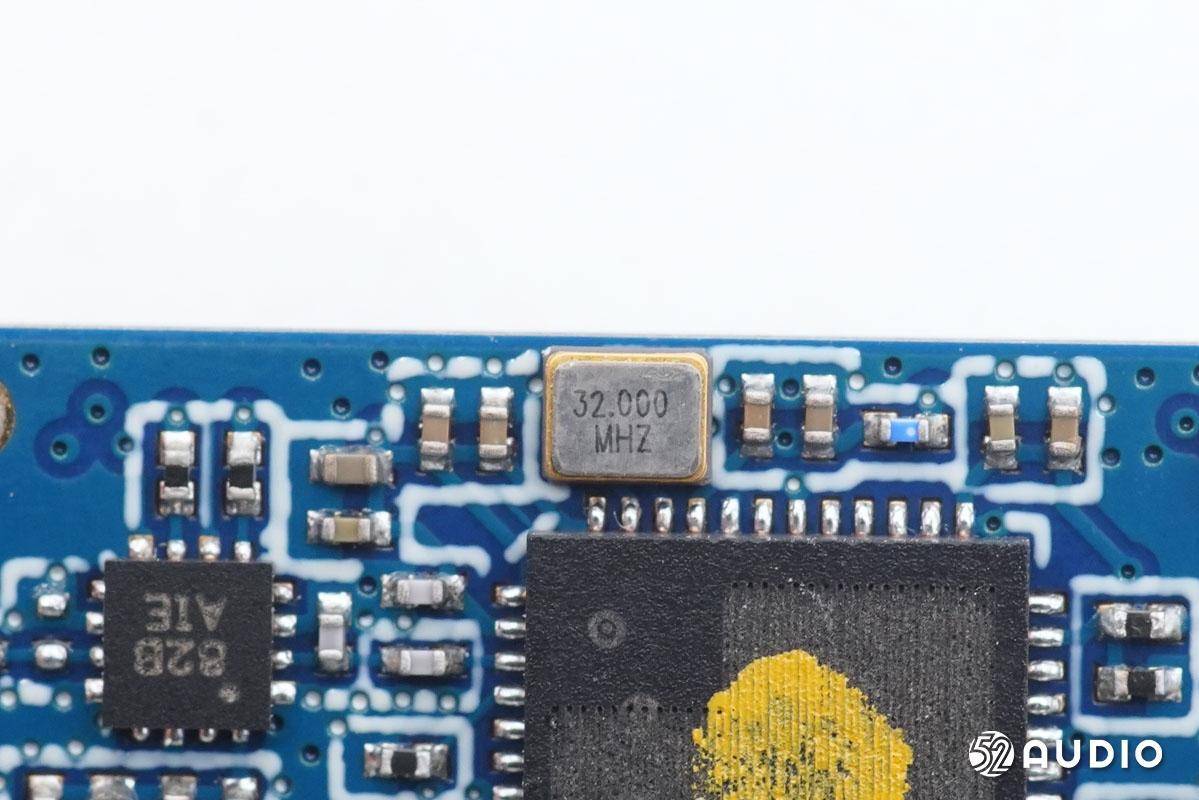

32.000MHZ晶振特写 ， 为主控芯片提供时钟 。
文章图片

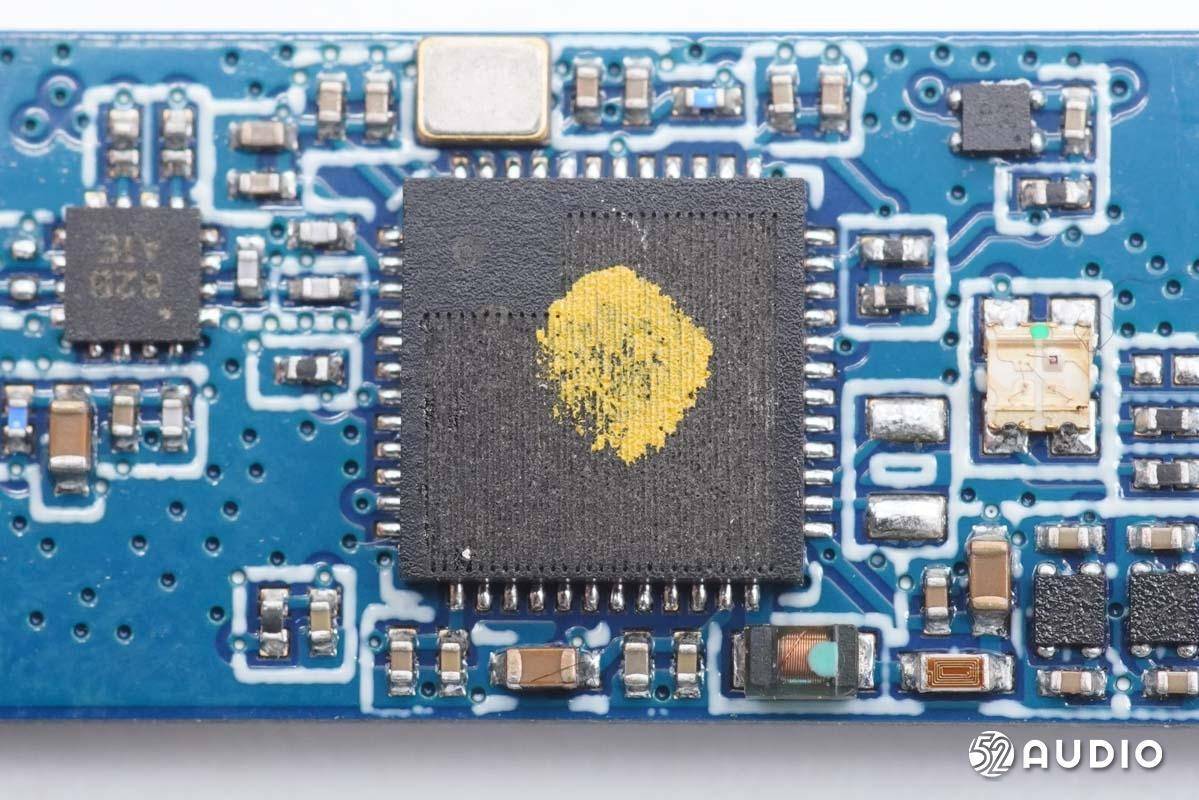

蓝牙芯片特写 ， 丝印信息已被抹除 。
文章图片

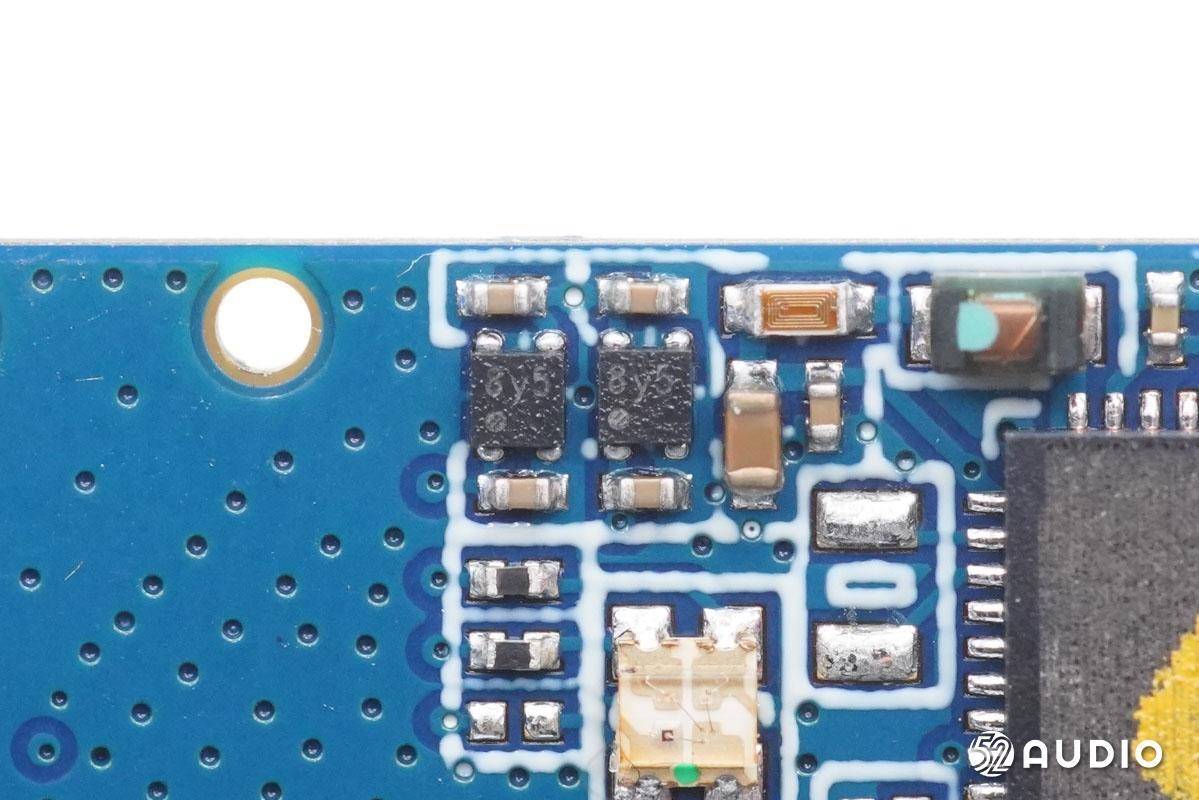

两颗丝印8y5的稳压管 。
文章图片

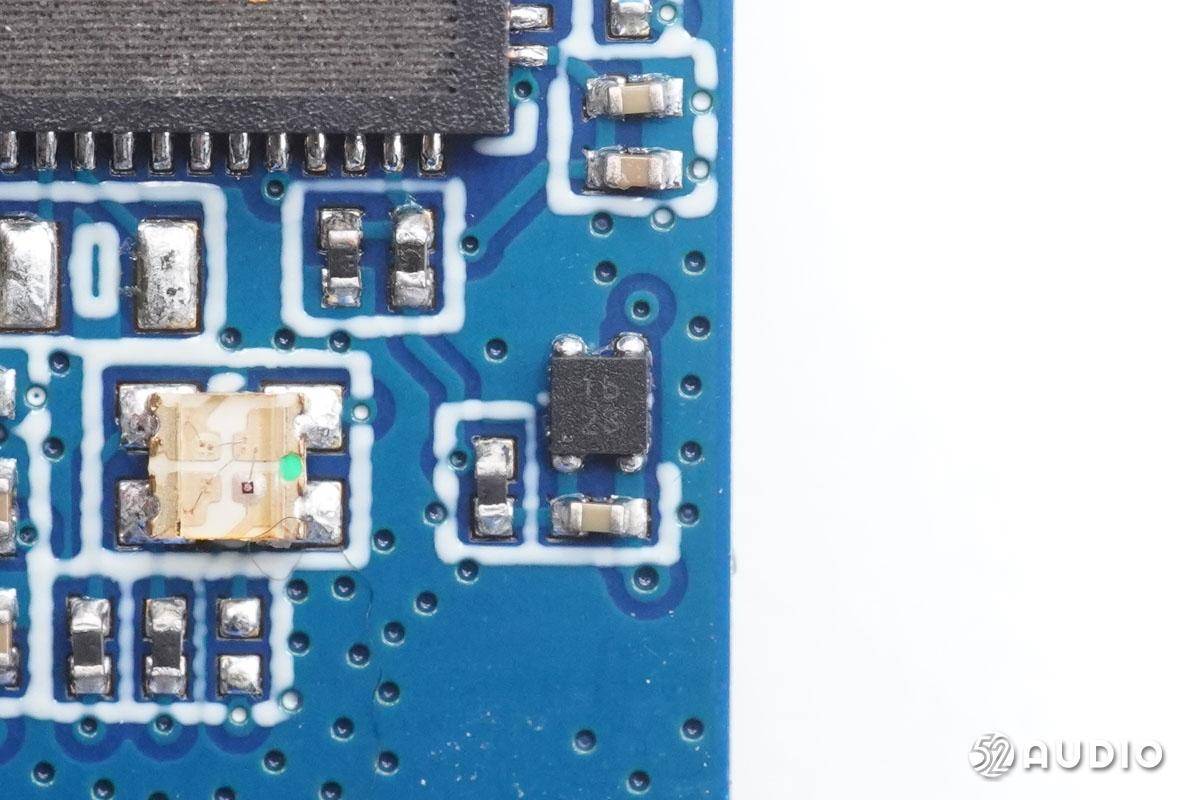

丝印1b23的IC 。
文章图片

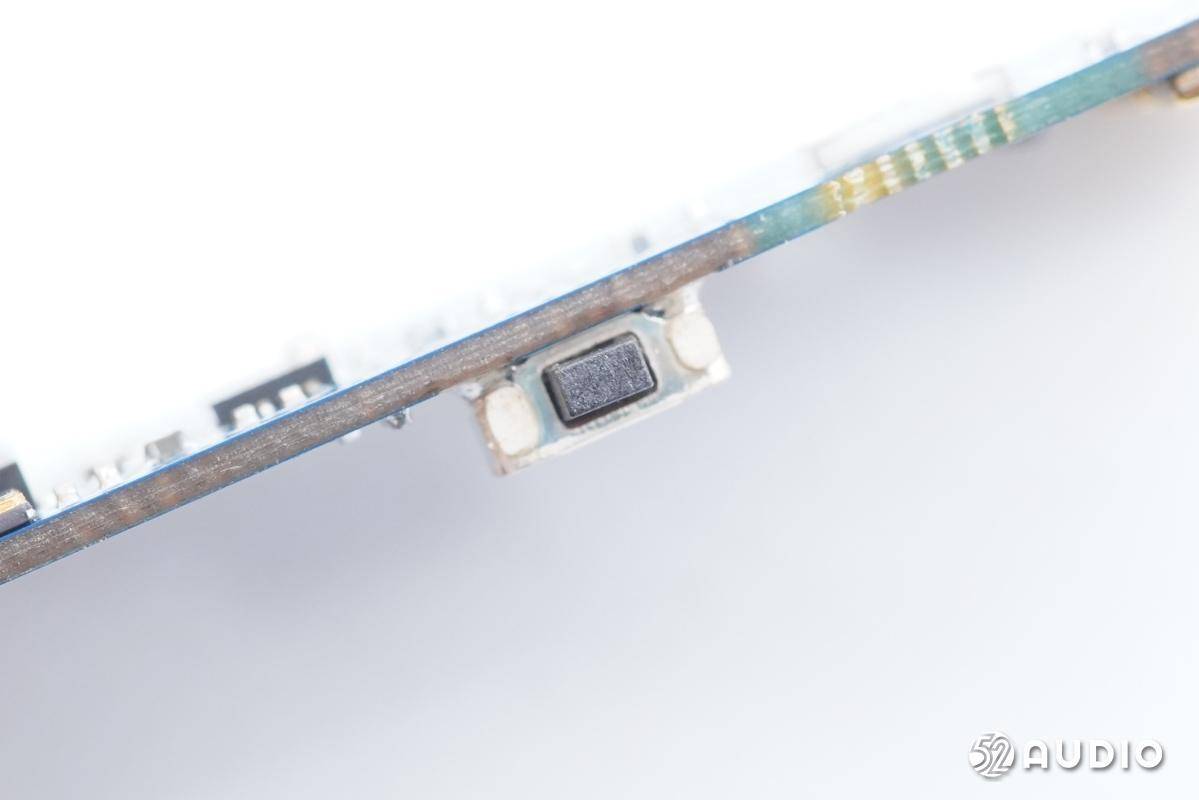

麦克风的复位键特写 ， 用于清除配对和重启设备 。
文章图片
丝印1254AA的扣式锂电池 ， 通过导线和主板连接 。
