长三角G60激光联盟导读
据悉 , 本文概述了TPL的工作原理、实验装置和材料 。 介绍了分辨率的影响 , 重点介绍了提高结构最终分辨率所采用的技术 。 本文为第二部分 。
6.超材料

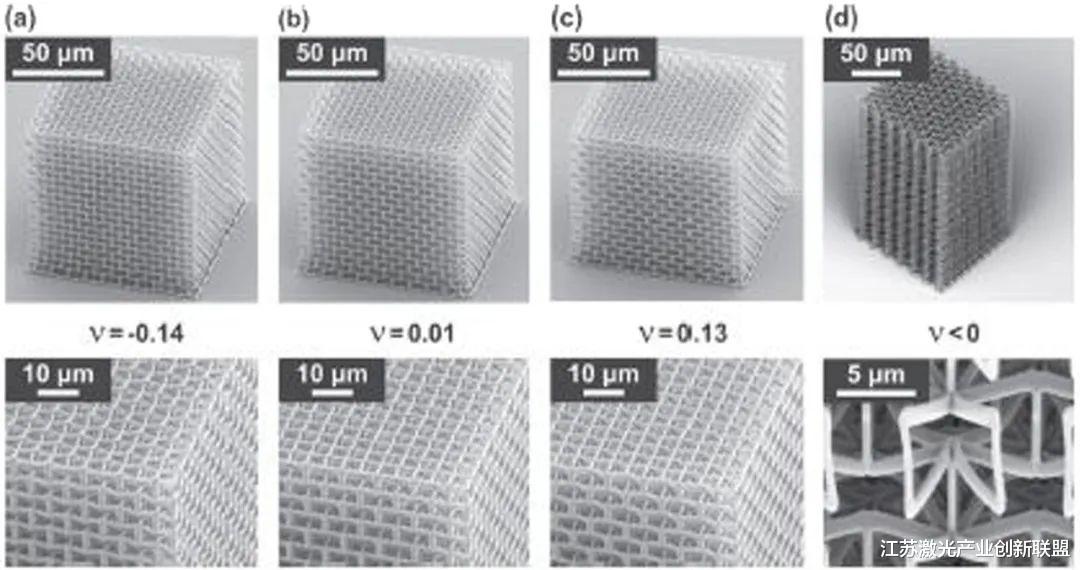

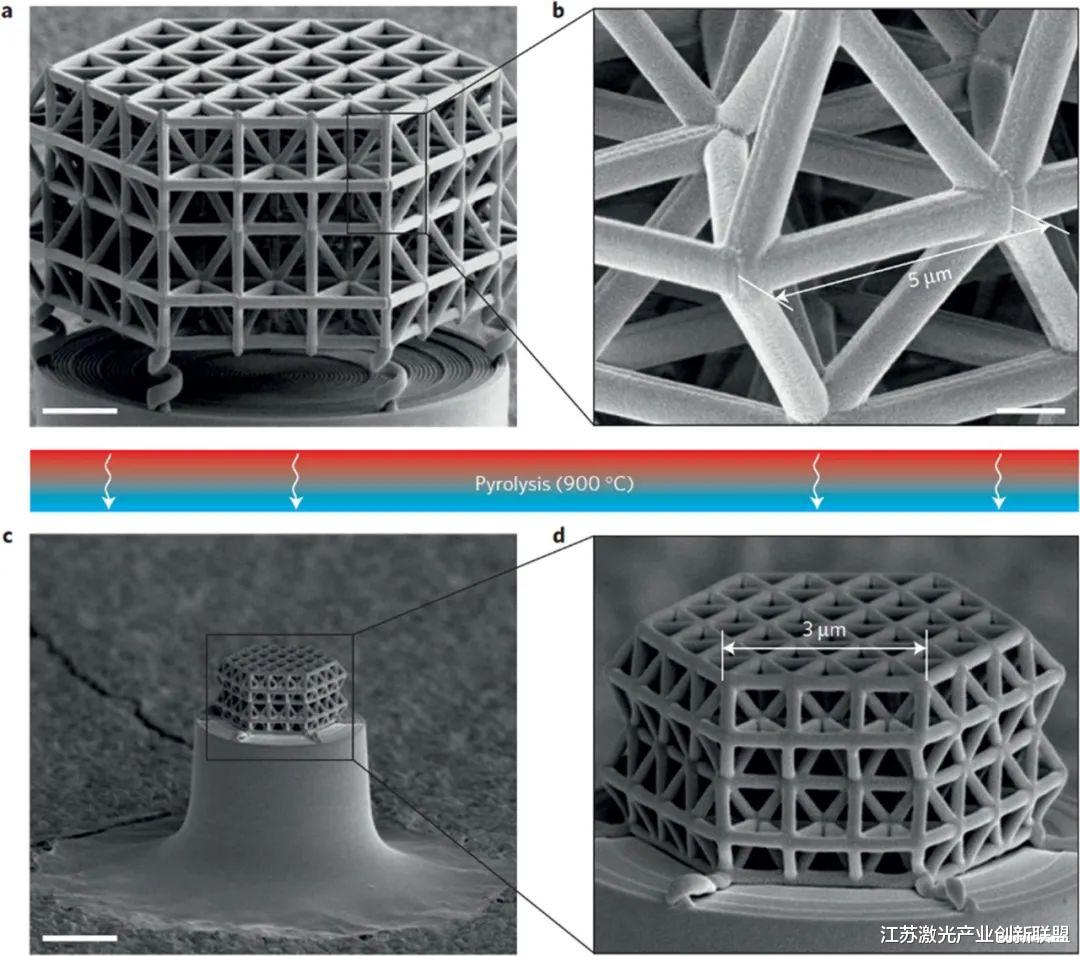

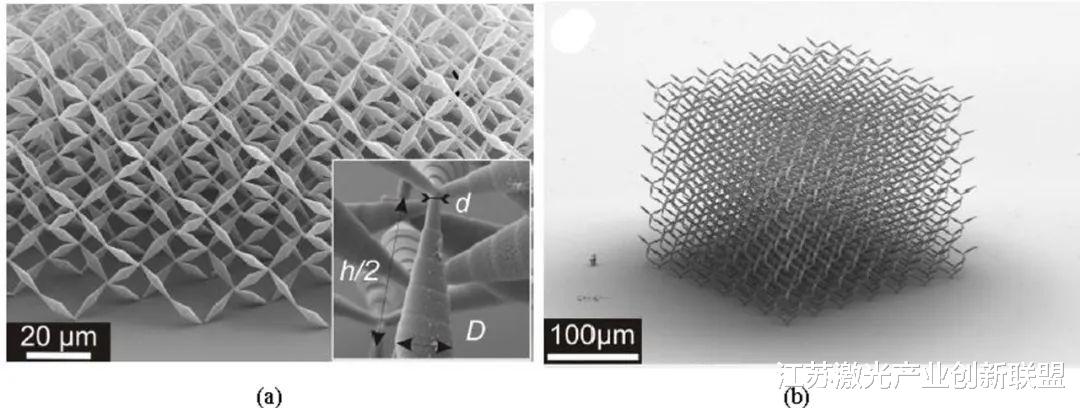

具有优异的机械性能、光学性能和尽可能轻的多种功能的材料总是很受欢迎 。 设计具有这种特性的材料是研究人员和工业界的一个持续目标 。 超材料是一门新兴的科学 , 它研究的是材料特性的发展 。 超材料是人工材料或复合材料 , 其性能通常在自然界中不存在 , 不取决于材料组成 , 也不取决于单个原子 , 但在很大程度上取决于制造的结构拓扑 。 超材料来源于希腊语单词“μ?α” , 意思是超越材料 。 TPL是制造三维超材料的理想技术 , 因为大多数元素不需要后处理 。 历史上 , 对超材料和声子晶体的追求是第三方物流技术发展的主要动机 。
【用于微/纳米尺度三维制造的双光子光刻: 综述(2)】1968年 , Veselago提出了介电常数(和磁导率(μ)为负的材料的负折射率现象 , 这表明材料中的光速也为负 。 虽然自然界中有负介电常数的材料 , 但没有一种材料的两个参数都为负 。 1996年 , Pendry等人首次通过实验提出了超材料 。 制造并组装了半径约为1μm的细金属线 , 以形成图14所示的简单立方晶格结构 。 人造材料的有效等离子体频率降低了6个数量级 , 随后材料的介电函数变为负值 。

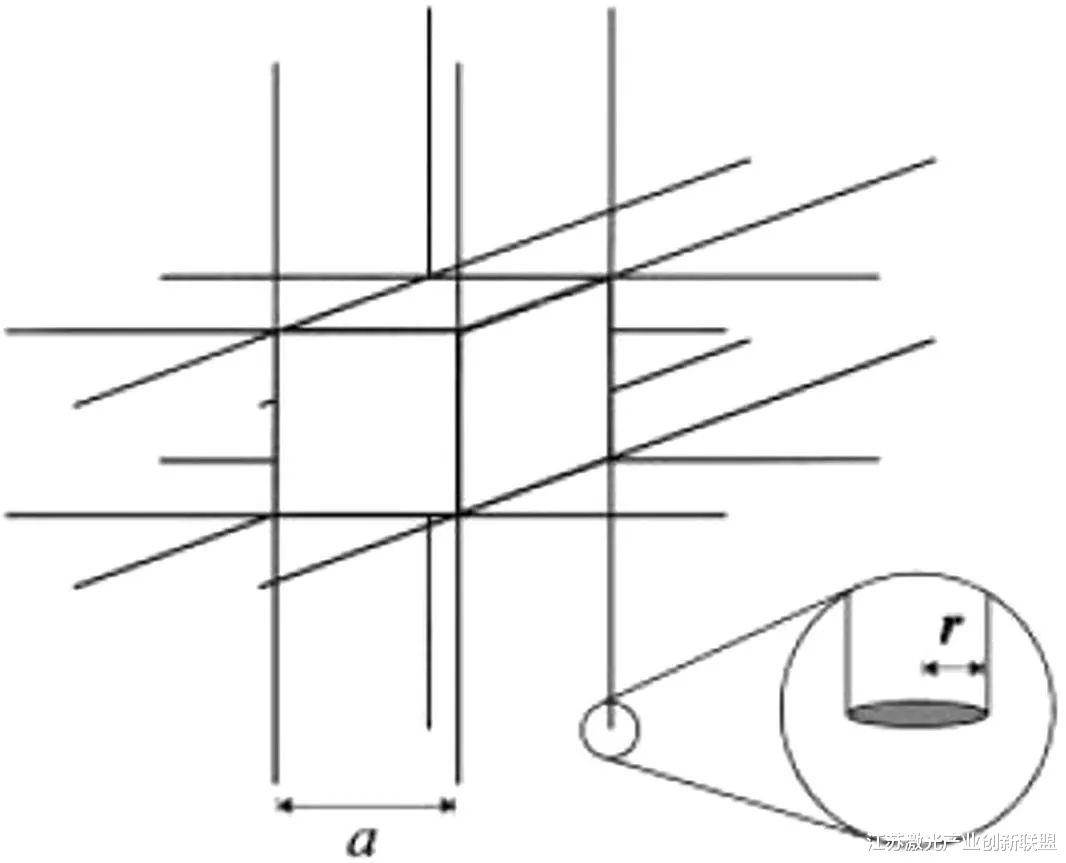

图14 布置在简单立方晶格中的无限导线 , 在结构的拐角处连接 。

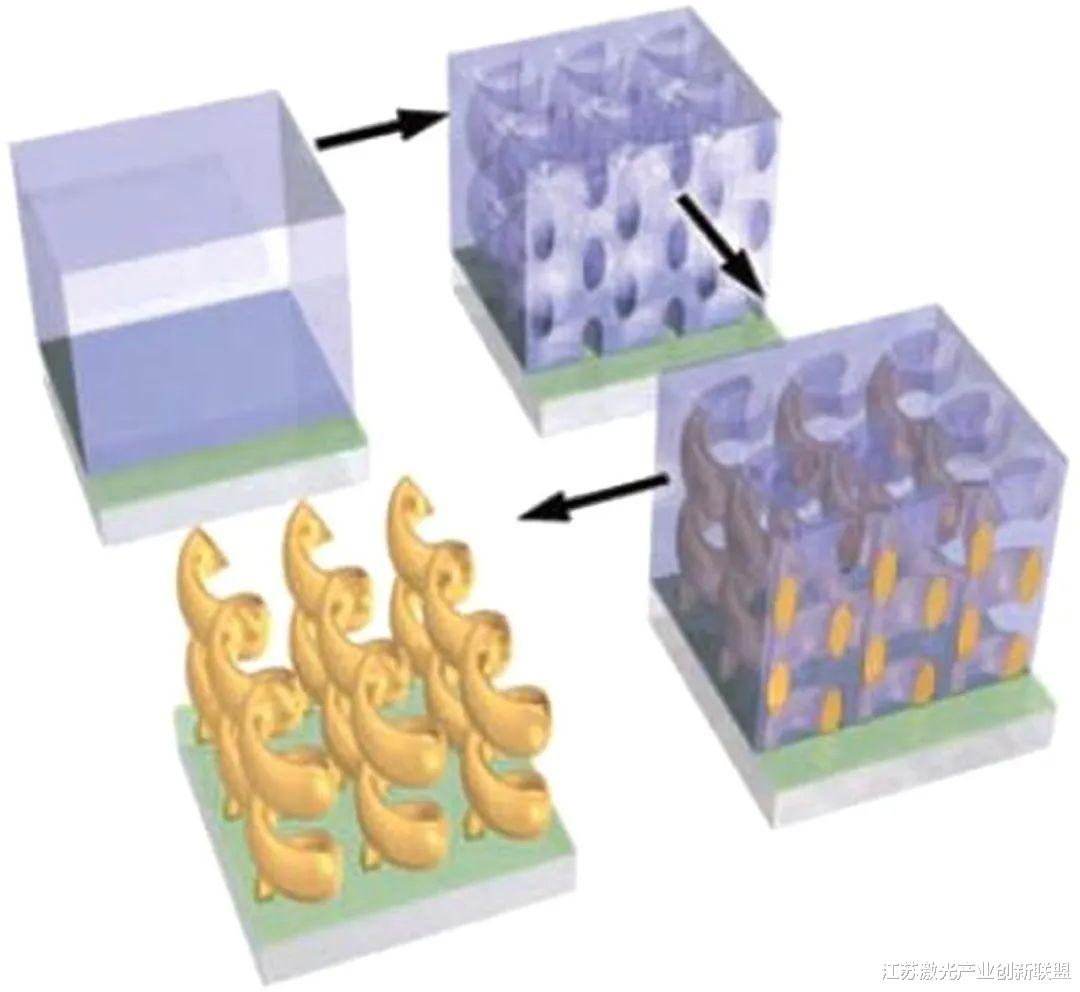

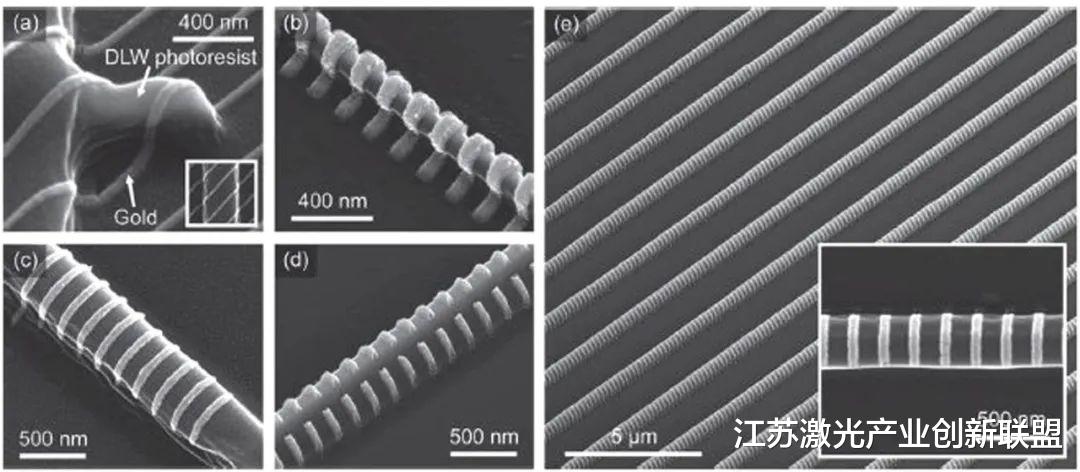

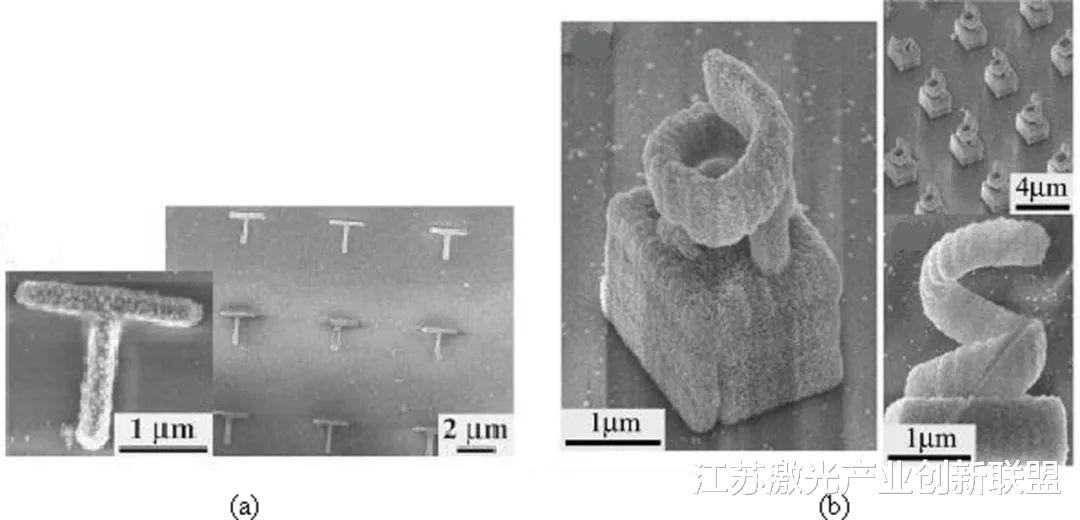

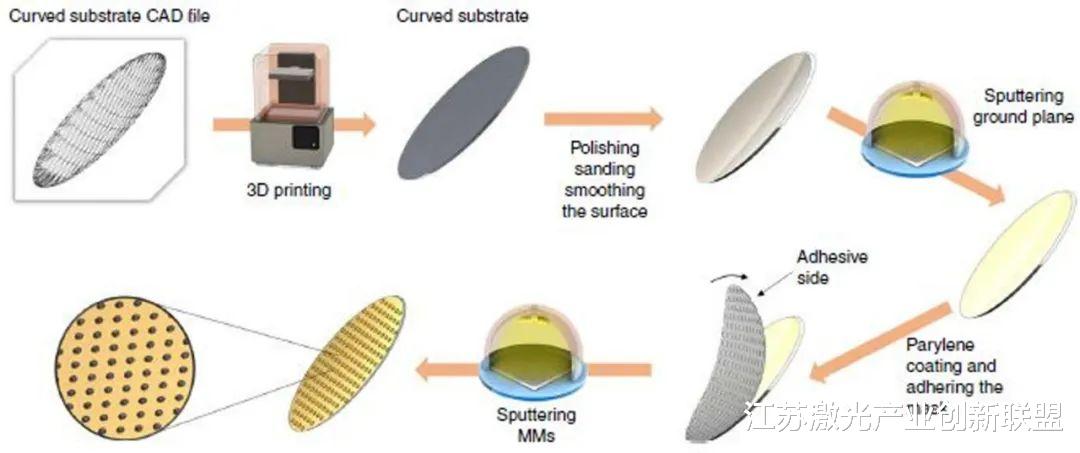

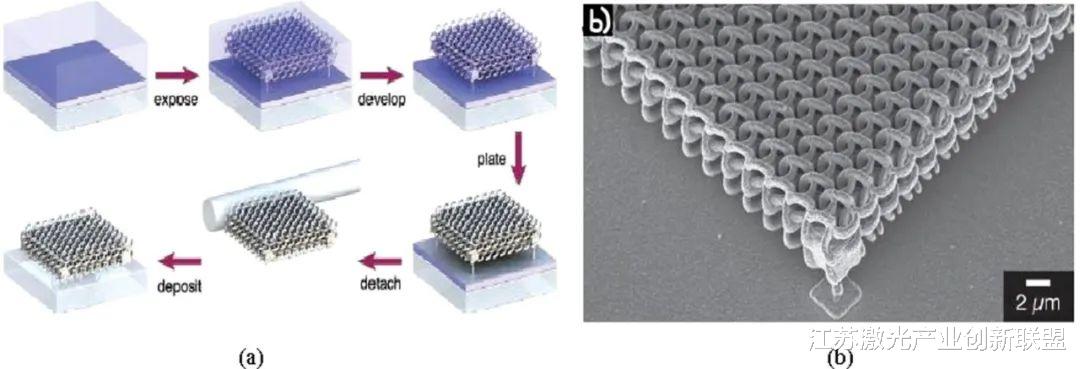

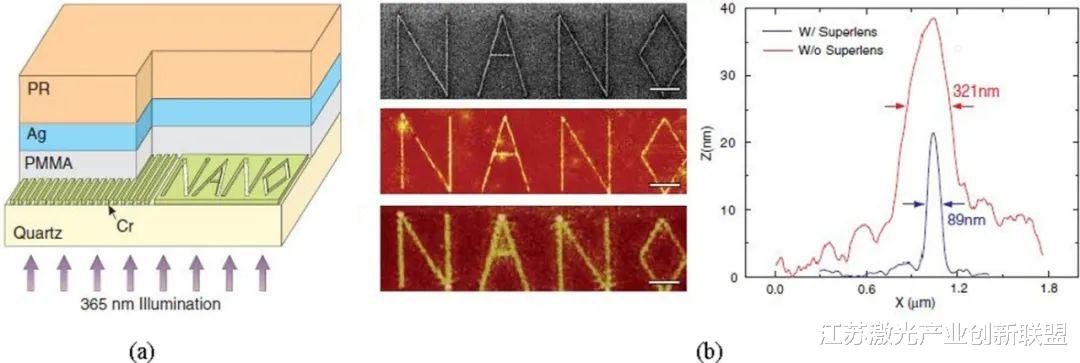

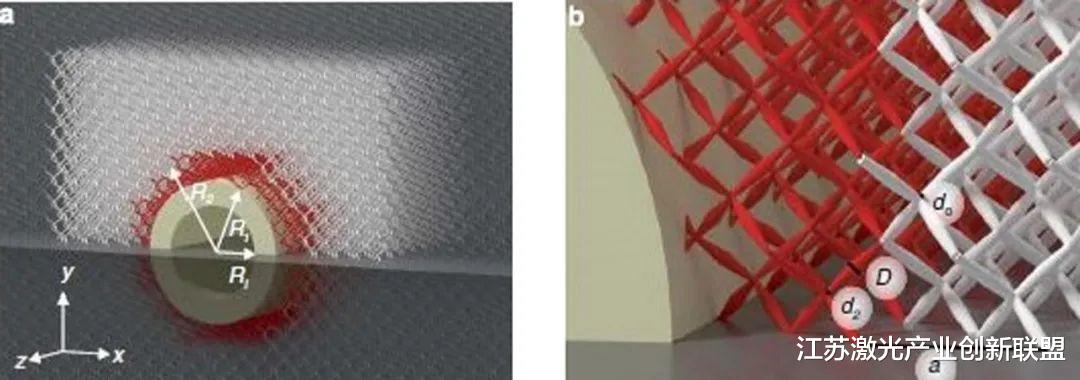

超材料有几种独特的特性和应用 , 如负折射率 , 隐形斗篷和超透镜 。 TPL是一种很有前途的制备真正三维等离子体超材料的方法 。 虽然TPL在直接制造3D金属结构方面的选择有限 , 但聚合物基树脂可以通过结合各种沉积技术嵌入金属组件 。 裂环谐振器(SRR)是电磁超材料用于产生人工磁性的一种常见应用 。 如图15所示 , Smith及其同事实现了毫米级的3D结构 , 在微波条件下运行 , 铜条和互锁条上的SRR的重复单位单元的二维阵列呈现出有效折射率为负的频带 。 然而 , 为了在光学频率下实现磁共振 , SRR结构的结构尺寸必须小于100nm , 间隙小于10nm 。 此外 , 当金属明显偏离理想导体时 , 标度原理在更高频率下也开始失效 。

图15 玻璃纤维电路板材料上带有方形铜SRRs和铜丝带的左手超材料(LHM) 。
然而 , Dolling等人克服了这一问题 , 他们采用纳米板对或切割线对直接产生负磁导率和负介电常数 , 而没有采用图16 (a)所示的SRR 。 在他们的设计中 , 打开了普通SRR中的分裂 , 从而降低了电容C , 从而增加了LC共振频率 。

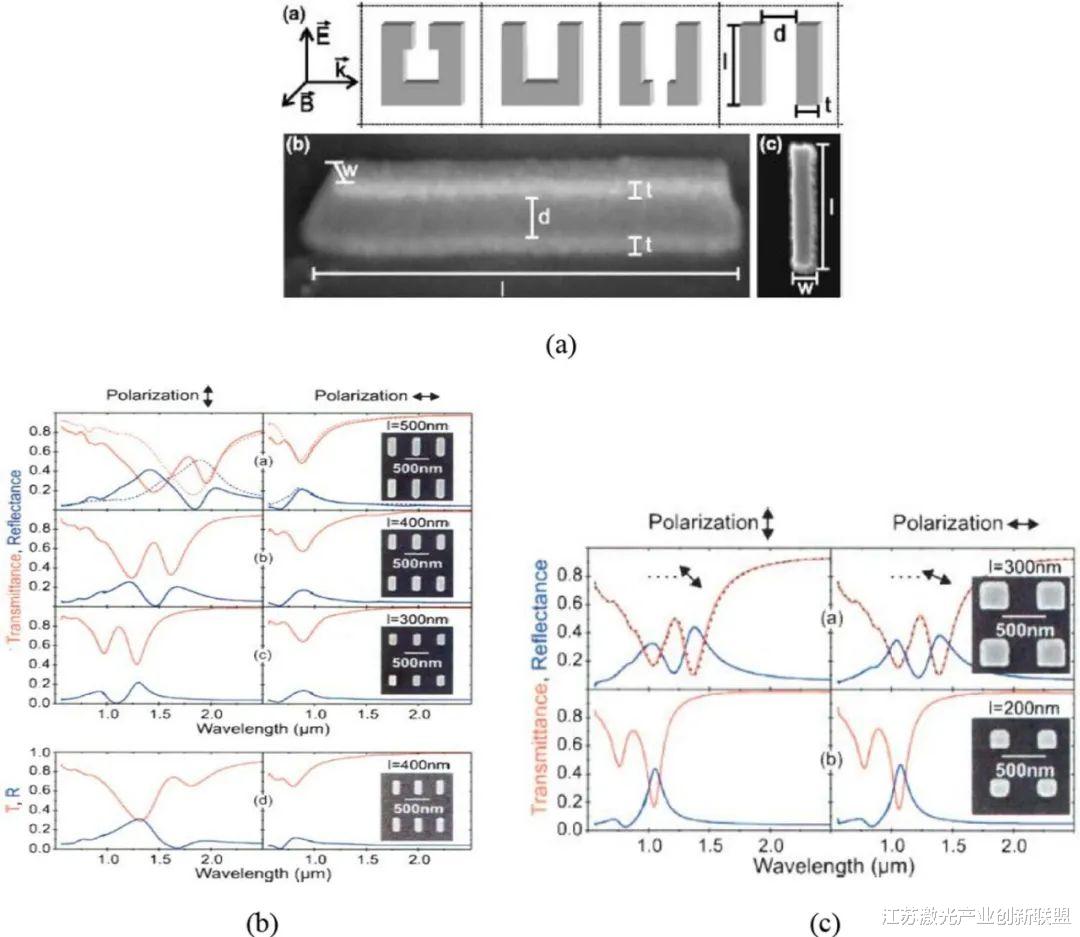

图16(a)从SRR到切割线对的绝热转变示意图 。 (左下)一根切割线置于另一根切割线上 , 中间有一定的介电隔离层 。 (b)测量切割导线对的透射率(红色)和反射率(蓝色) 。 插图对应于电子显微照片 。 (c)测量板对阵列的透射率(红色)和反射率(蓝色) 。
