安科瑞 李可欣
本文以湖北省麻城广场电气火灾监控系统项目为例：
摘要：本文简述了电气火灾监控系统的组成原理 ， 分析了电气火灾监控系统在应用中的设计依据和相关规范 。 通过安科瑞剩余电流式电气火灾监控系统在麻城广场项目的实例介绍 ， 阐述了电气火灾监控系统功能的实现及其重要意义 。
关键词：电气火灾；监控系统；Acrel-6000/B 。
功能：
Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号 ， 以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统 。 本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业以及石油化工、文教卫生、金融、电信等领域 ， 对分散在建筑内的探测器进行遥测、遥调、遥控、遥信 ， 方便实现监控与管理 。
应用场所：
（1）办公建筑；
（2）商业建筑（商场、金融机构建筑等）；
（3）旅游建筑（宾馆饭店、娱乐场所等）；
（4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）；
（5）通信建筑（邮电、通信、广播、电视、数据中心等）；
（6）交通运输建筑（机场、车站、码头建筑等） 。
概述
麻城广场电气火灾监控系统项目位于湖北省 。 本项目主要负责监控现场分布于楼层配电箱的漏电状况 ， 及时提醒消控室值班人员 ， 以防止电气火灾的发生 。
麻城广场电气火灾监控系统现场有剩余电流式仪表安装于配电箱内 。 现场仪表采用RS485总线方式接至消控中心的Acrel-6000/B壁挂式电气火灾监控系统 。
参考标准
本设备符合以下国家标准：
《建筑设计防火规范》GB 50016-2014
《低压配电设防火规范》50054-2011
《民用建筑电气设计规范》JGJ 16-2008
《剩余电流动作保护装置的安装和运行》GB 13955-2005
GB14287.1-2014 《电气火灾监控系统 第1部分：电气火灾监控设备》
GB14287.2-2014 《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
GB14287.3-2014 《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》
《通用用电设备配电设计规范》 GB 50055-2011
《电力工程电缆设计规范》GB 50217-2007
《火灾自动报警系统设计规范》GB 50116-2013
系统组成
麻城广场电气火灾监控系统电气火灾项目由电气火灾监测后台 ， 电气火灾探测器以及漏电流互感器组成 。
本项目通讯总线共接入4条通讯总线 ， 总线在楼层配电箱手拉手串接后通过通讯线连接到后台壁挂式主机 ， 组成电气火灾系统的大动脉 。 箱体中漏电流互感器通过电流线接入漏电探测器 ， 漏电探测器实时显示漏电情况 。 以上所述组成一套信号稳定 ， 精度可靠的电气火灾监测系统 。 本系统组网共分为三层：
1）站控管理层
站控管理层针对电气火灾监控系统的管理人员 ， 是人机交互的直接窗口 ， 也是系统的上层部分 。 主要由系统软件和必要的硬件设备 ， 如触摸屏、UPS电源等组成 。 监测系统软件对现场各类数据信息计算、分析、处理 ， 并以图形、数显、声音、指示灯等方式反应现场运情况 。
监控主机：用于数据采集、处理和数据转发 。 为系统内或外部提供数据接口 ， 进行系统管理、维护和分析工作 。
UPS：保证计算机监测系统的正常供电 ， 在整个系统发生供电问题时 ， 保证站控管理层设备的正常运行 。
后台监控设备设置在消控室中 。
2）网络通讯层
通讯介质：系统主要采用屏蔽双绞线 ， 以MODBUS-RTU通讯协议实现现场设备与上位机的实时通讯 。
3）现场设备层
现场设备层是数据采集终端 ， 主要为ARCM200L-Z2剩余式电气火灾监控探测器 。

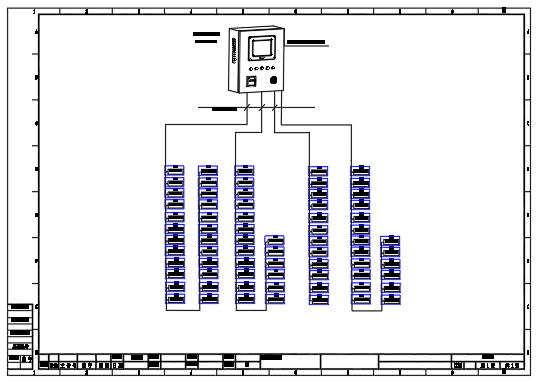

系统结构拓扑图如下：
电气火灾设备

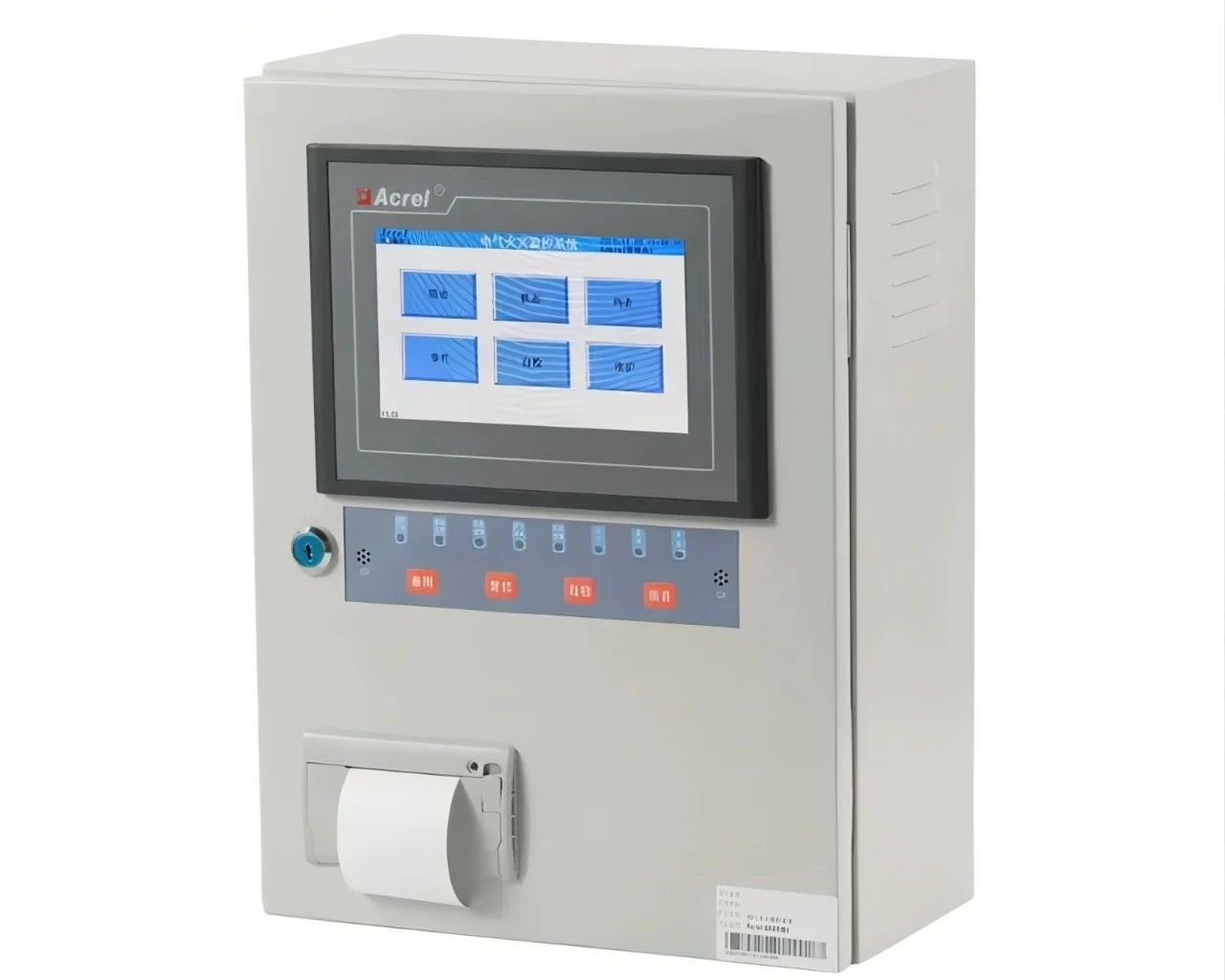

Acrel-6000电气火灾监控后台：
主要技术参数
电源：
① 额定工作电压AC220V（-15% ～ +10%）
② 备用电源：主电源欠压或停电时 ， 维持监控设备工作时间 ≥4小时
工作制：24小时工作制
通讯方式：MODBUS-RTU通信协议
监控容量：
① 监控设备可监控200个监控单元（探测器）
② 可配接ARCM系列监控探测器
