灌区量测水管理系统实现了灌区供水远程控制、闸门远程启闭、渠道/水池水情实时测报、用水量自动采集和图像实时监控等多项功能 , 达到了节约灌溉用水和科学、高效管理灌区的目的 。
平升电子灌区量测水管理系统为确保灌区工程安全运行、实现水资源优化配置、提高用水效率和保障灌区可持续发展发挥了重要作用 。
系统组成示意图
文章图片

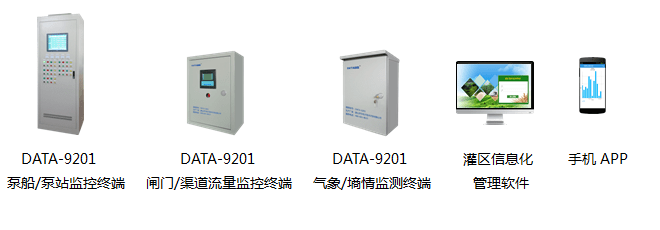

主要产品
文章图片
系统特点
★ 通信灵活
现场监控设备可灵活选用GPRS、4G、NB-IoT、LoRa、光纤等通信方式 。
★ 功能丰富
具有现场显示、本地操控、远程控制、预警分析等功能 , 支持定制开发 。
★ 远程运维
监控软件支持电脑、手机APP远程访问 , 方便供/配水管理和系统维护 。
★ 多重报警
数据异常、设备故障时 , 通过监控软件、手机APP、短信等多种形式报警 。
★ 智能运行
支持根据水池水位自动控制取水泵组运行;根据渠道水位自动启/闭电动闸门;根据水源及用户缴费情况自动配水 。
★ 多种上报协议可选
◆ 《水资源监测数据传输规约(SZY206-2016)》
◆ 《水文监测数据通信规约(SL651-2014)》
◆ 《黑龙江省灌区物联网设备通讯规约》
◆ 《污染源在线自动监控(监测)系统数据传输标准(HJ/T212-2017)》
◆ MQTT协议
◆ 其他特殊规约可定制开发
应用案例
案例1—山西省运城市北赵引黄灌溉信息化系统
该项目为运城市北赵引黄工程灌区信息化项目 , 整个灌区环线全部架设了光纤 , 总长150公里 , 实现了泵船/提升泵站、明渠流量和视频同步监控 。
文章图片
项目规模:
◆ 泵船/提升泵站
3级(共5个) , 采用“DATA-9201型泵船/泵站监控终端”监测提升泵组的运行状态、运行电压/电流、功率、耗电量和电机轴温;同时监测站前水池水位、总出水口瞬时和累计流量 。
◆ 明渠流量监测点
共75个 , 采用“DATA-9201型渠道流量监测终端+明渠流量计”来监测渠道水位、瞬时和累计流量 。
◆ 视频监控点
共81个 , 主要分布在3条主干渠上 , 采用“视频摄像头+硬盘录像机”来采集、存储现场视频 , 并实时上传给监控中心
监控场:
文章图片

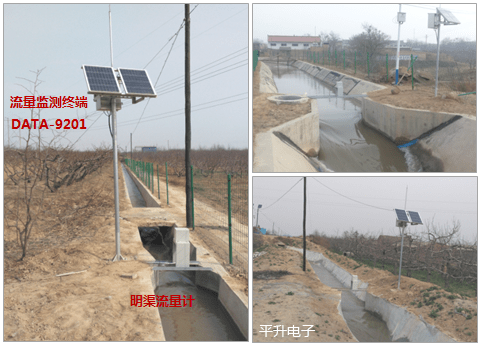

明渠流量监测现场
文章图片

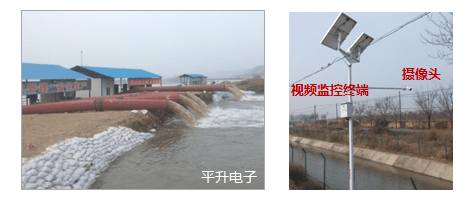

泵船监测现场 视频监控现场
监控中心及部分软件界面:
文章图片

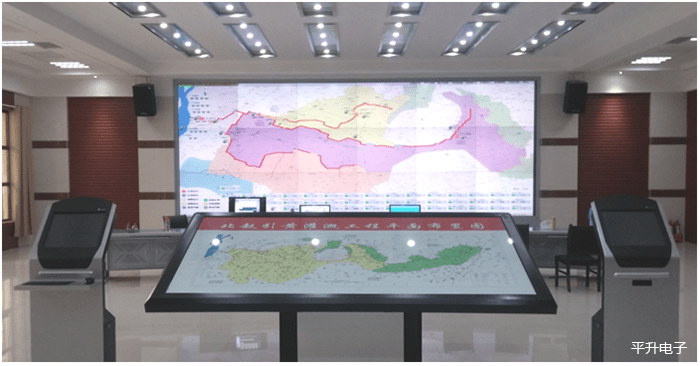

监控中心
文章图片

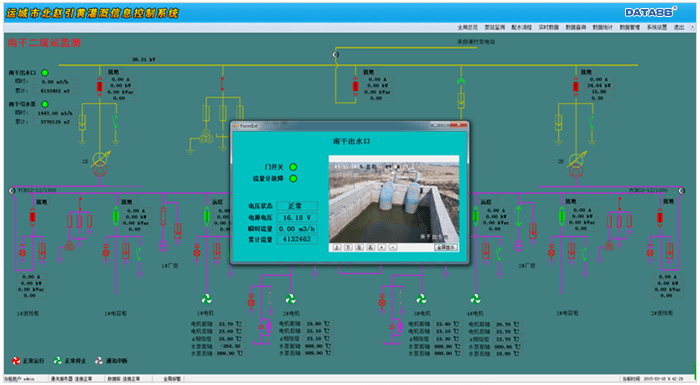

提升泵站监控界面
文章图片

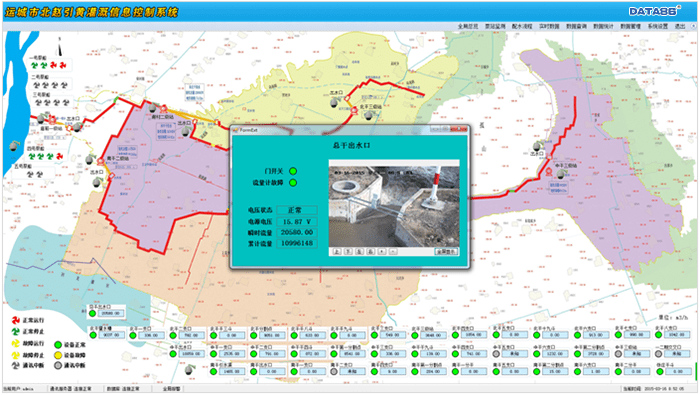

明渠流量监测界面
【系统|灌区量测水管理系统-灌区信息化解决方案】
文章图片

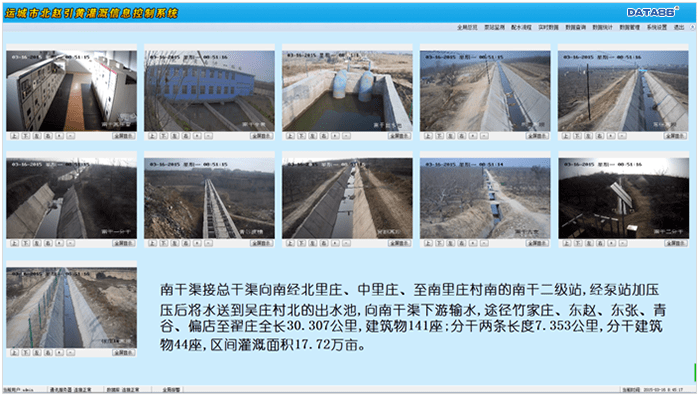

干渠视频监控界面
文章图片

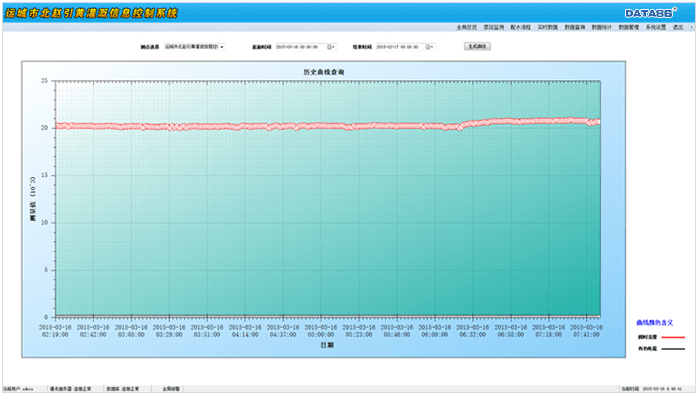

历史数据据分析界面
项目特点:
1、太阳能供电
◆ 明渠流量监测点、视频监控点全部采用太阳能供电 , 解决了现场无市电难题 。
◆ 保障了监测数据和监控视频的实时传输 。
2、与多个系统无缝对接
监控软件通过开放数据库与多个系统实现对接 , 包括:
◆ 3D模型系统

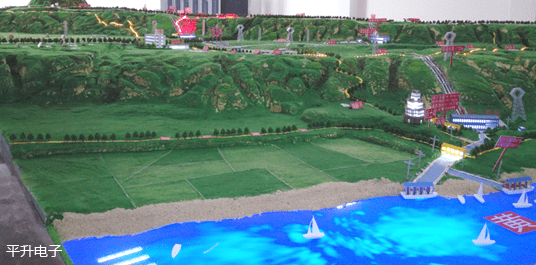

◆ 数字沙盘系统
◆ 办公自动化系统
◆ 营业收费系统
案例2—山西省回龙灌区引黄灌溉信息化系统
回龙灌区位于山西省运城市临猗县 , 是一个五级五站规模(含水源浮船站)的中型灌区 , 灌溉水源来自黄河 。
监控现场:
文章图片

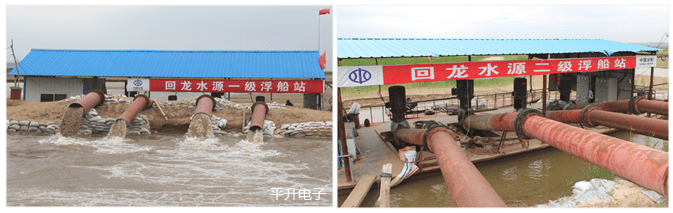

泵船、级站监控现场
文章图片

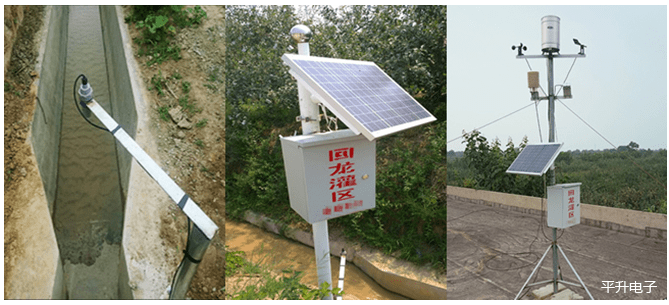

渠道流量和气象监测现场
监控中心及部分软件界面:
文章图片

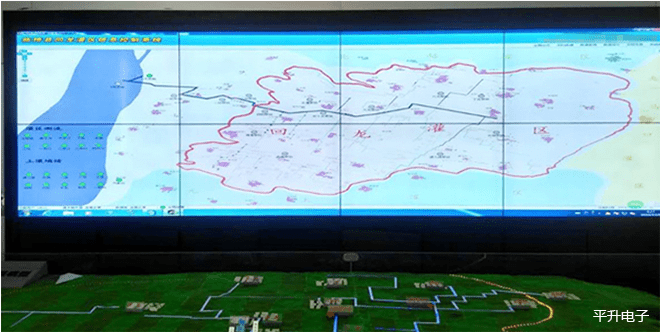

监控中心
文章图片

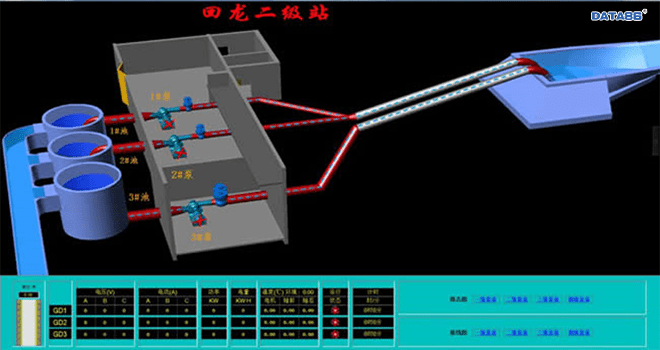

级站监控界面
文章图片

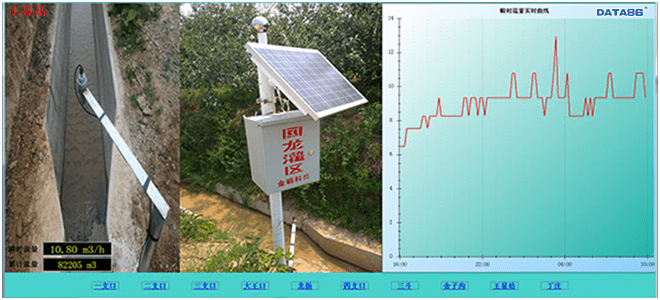

明渠流量监测界面
文章图片

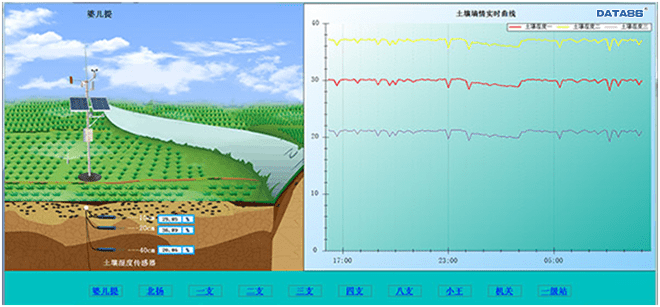

土壤墒情监测界面
该项目中 , 所有监测/监控站与监控中心之间均采用GPRS通信 , 站点类型如下:
◆ 泵船监测站:共2个泵船取水点 , 每个泵船上有四台水泵 , 采集电机温度、泵两端轴承温度、耗电量、泵运行状态等 , 支持越限和故障报警 。
◆ 级站监控站:现场均为10KV水泵机组 , 采集电机温度、泵两端轴承温度、耗电量、泵运行状态、进口水位等 , 并支持远程启/停泵和越限报警 。
◆ 灌溉提升泵站监控站:共9个站(16台泵) , 采集电机温度、泵两端轴承温度、耗电量、泵运行状态等 , 支持远程启/停泵和越限报警 。
◆ 渠道监测站:共10个测点 , 每个测点采集2个明渠水位 , 根据水位自动计算流量 , 支持水位越限报警 。
◆ 墒情监测站:共10个测点 , 每个测点采集三层土壤湿度 , 支持越限报警 。
◆ 气象监测站:共1个测点 , 采集温度、湿度、风向、风速、雨量、光照度等数据 , 支持越限报警 。
