vivo可能是TWS耳机市场中最“沉得住气”的手机厂商了 ， 2019年10月发布首款真无线耳机vivo TWS Earphone ， 2020年6月推出vivo TWS Neo ， 两款产品均拥有轻巧时尚的外观 ， 并且与芯片厂商高通进行了深度合作 ， 但间隔时间较长 ， 给人一种不紧不慢的感觉 。
近期 ， vivo终于发布了旗下首款真无线降噪耳机vivo TWS 2 ， 再度与高通合作 ， 成为首批支持高通自适应主动降噪技术的真无线耳机 ， 可以根据外界噪音动态调节降噪深度 ， 官方称其最大降噪深度可以达到40dB 。 耳机开启降噪的单次续航约4.5小时 ， 关闭降噪单次最长续航可以达到8小时 。
除主动降噪外 ， vivo TWS 2更想解决的是TWS耳机的音质问题 ， 对此vivo推出了DEEP-HD超清音频引擎和DeepX 2.0立体声效两项技术更新 。 DEEP-HD超清音频引擎技术包括QHS高带宽技术、高通aptX Adaptive 编解码和自研天线技术三项 ， 在连接vivo适配机型时音频传输效率更高 。 DeepX 2.0 立体声效则是调音方面的升级 ， 为入耳式声学环境特别优化 ， 耳机内置超重低音、清澈人声和清亮高音三种不同的声音风格 ， 用户可以根据歌曲类型随时切换 。
此外 ， vivo TWS 2新支持压感操控 ， 支持多设备双连接功能 ， 即同时连接两部终端 ， 全平台、跨系统支持 ， 可以自由切换使用；通话降噪采用三麦方案；耳机内置一颗定制的12.2mm大动圈单元 ， 经由vivo金耳朵声学实验室调音；佩戴检测、查找耳机、消息播报、实时翻译等功能一并支持 。 下面一起来看我爱音频网的详细拆解吧 。
一、vivo TWS 2 真无线降噪耳机 开箱
文章图片
包装盒为方形设计 ， 耳机和充电盒渲染图占据画面中心位置 ， 左上角和底部字体经烫银工艺处理 ， 产品名称“vivo TWS 2 真无线降噪耳机” 。
文章图片

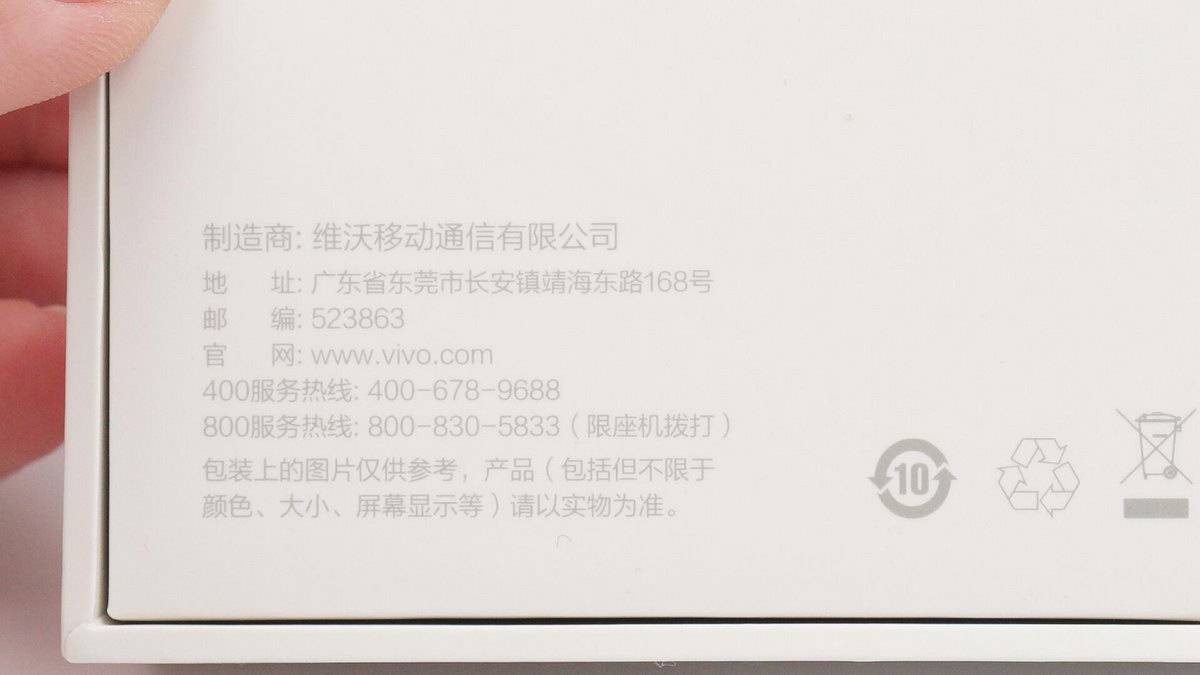

包装盒背面信息 ， 制造商是维沃移动通讯有限公司 。
文章图片
包装盒底部的标签 ， vivo TWS 2 真无线降噪耳机 ， 颜色为皓月白 ， 型号XE W23 ， 充电盒的电源参数为输入5V?0.7A ， 输出5V?0.3A ， 生产日期为2021年5月6日 。
文章图片

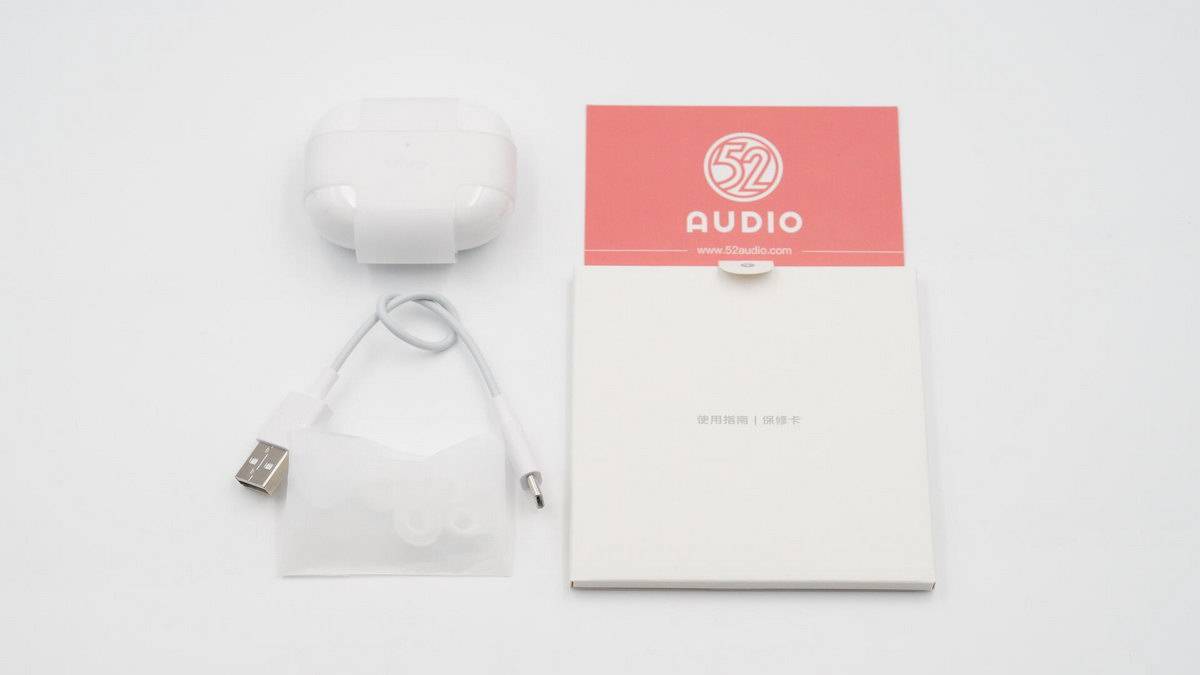

包装盒内物品 ， 耳机和充电盒、充电线 ， 使用指南和保修卡 。
文章图片
充电线为USB-A to USB Type-C接口 ， 短线设计 。
文章图片

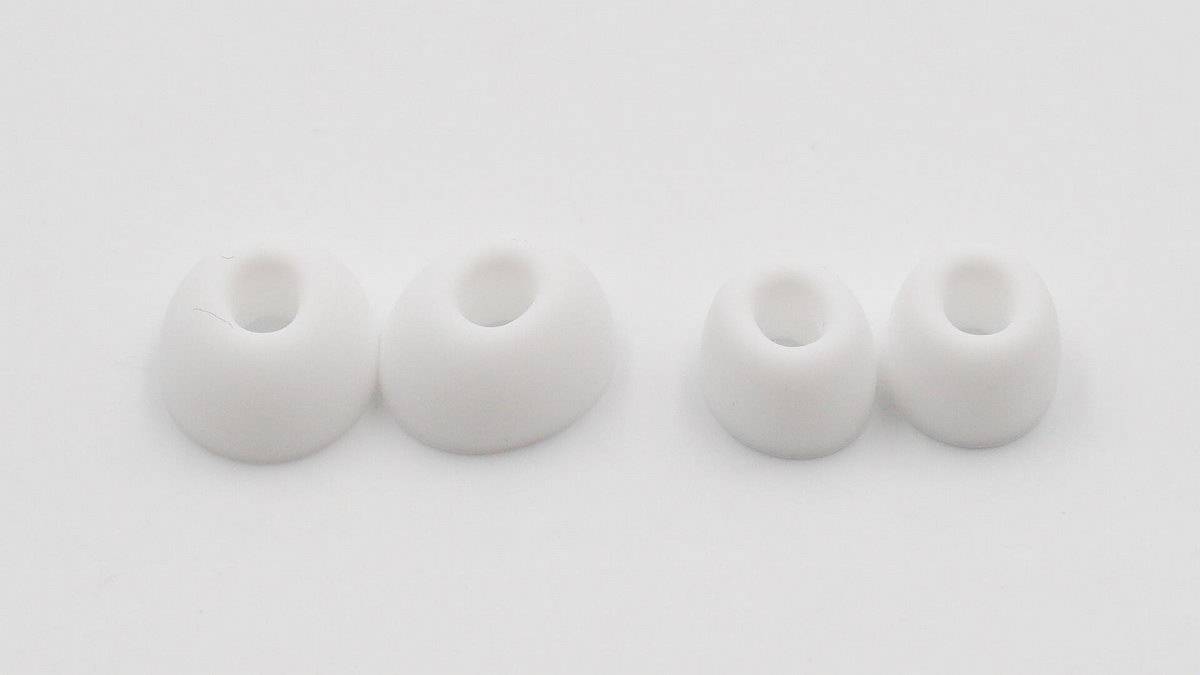

两对可替换的硅胶耳塞 ， 一大一小 ， 耳机上默认是中号 ， 选择合适的耳塞可以提高佩戴舒适度和被动降噪效果 。
文章图片

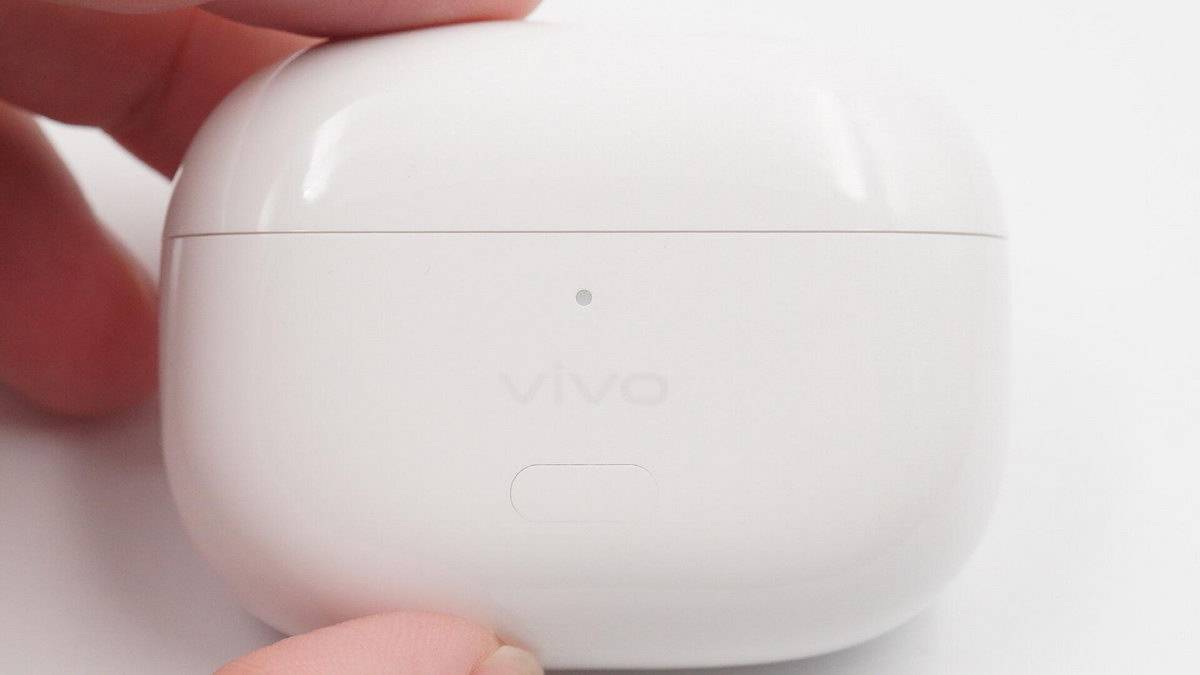

vivo TWS 2 真无线降噪耳机的充电盒外观展示 。 圆角方形充电盒 ， 机身正面印有vivo的品牌Logo ， 但颜色较淡；Logo上方有一个状态指示灯 ， 下面是一个快速配对按键 。
文章图片

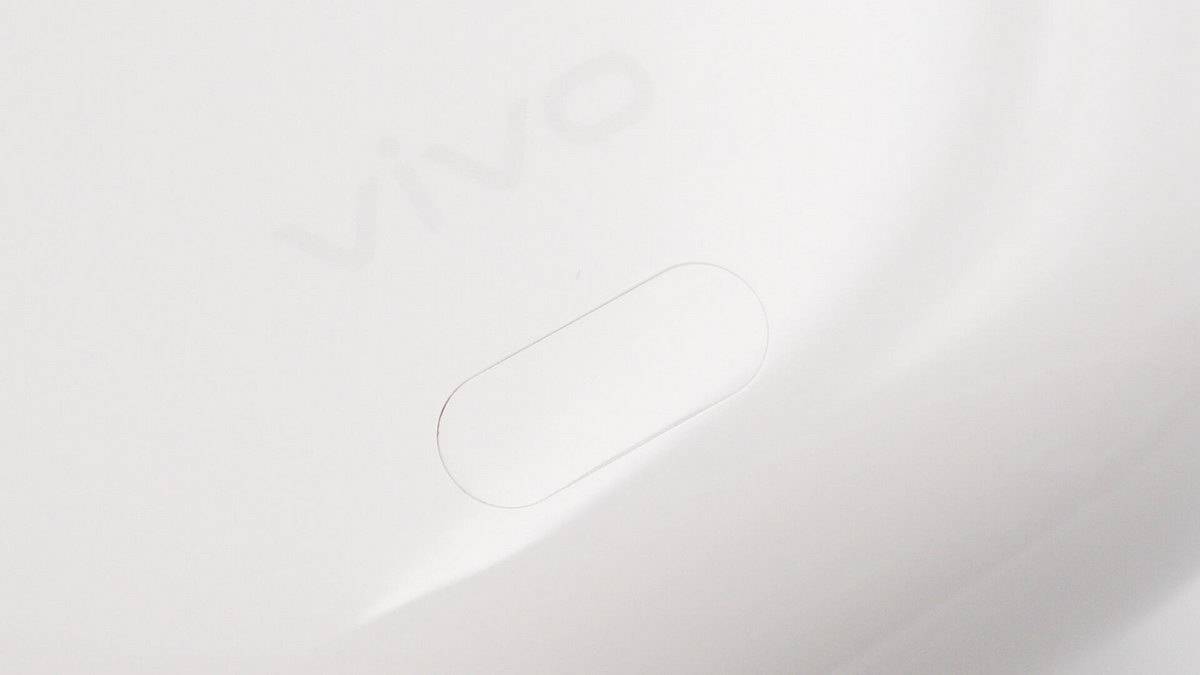

快速配对按键特写 。 缝隙均匀 ， 模具精度非常高 。
文章图片

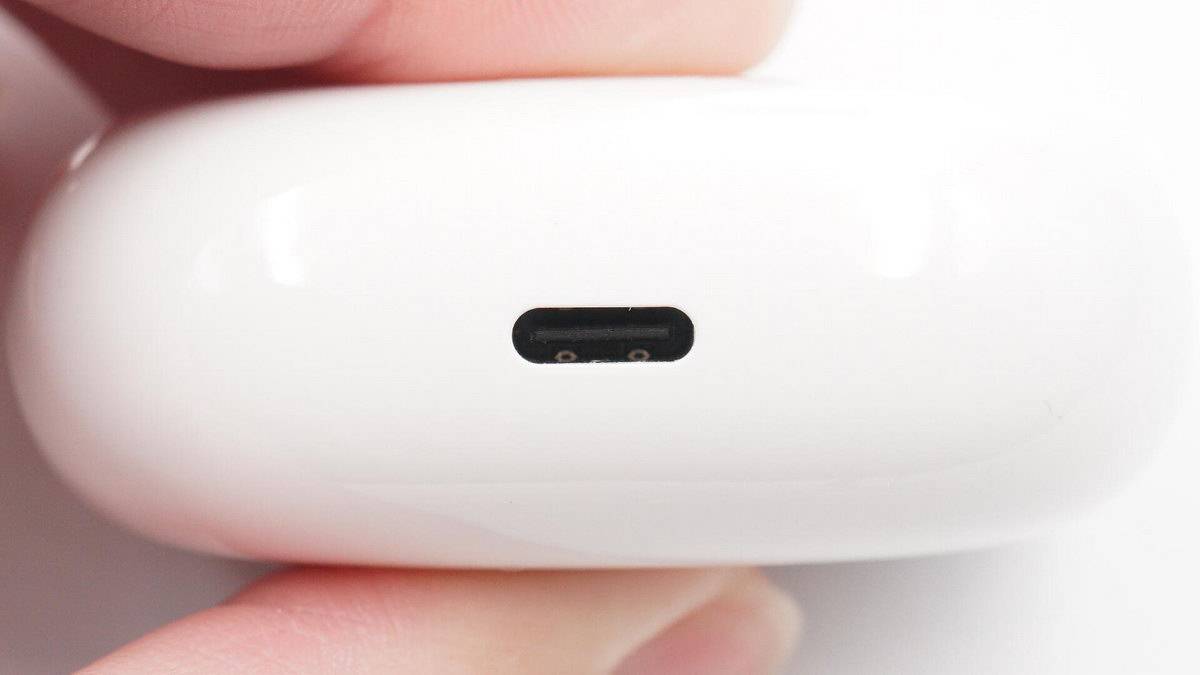

USB Type-C充电接口位于充电盒底部 。
文章图片

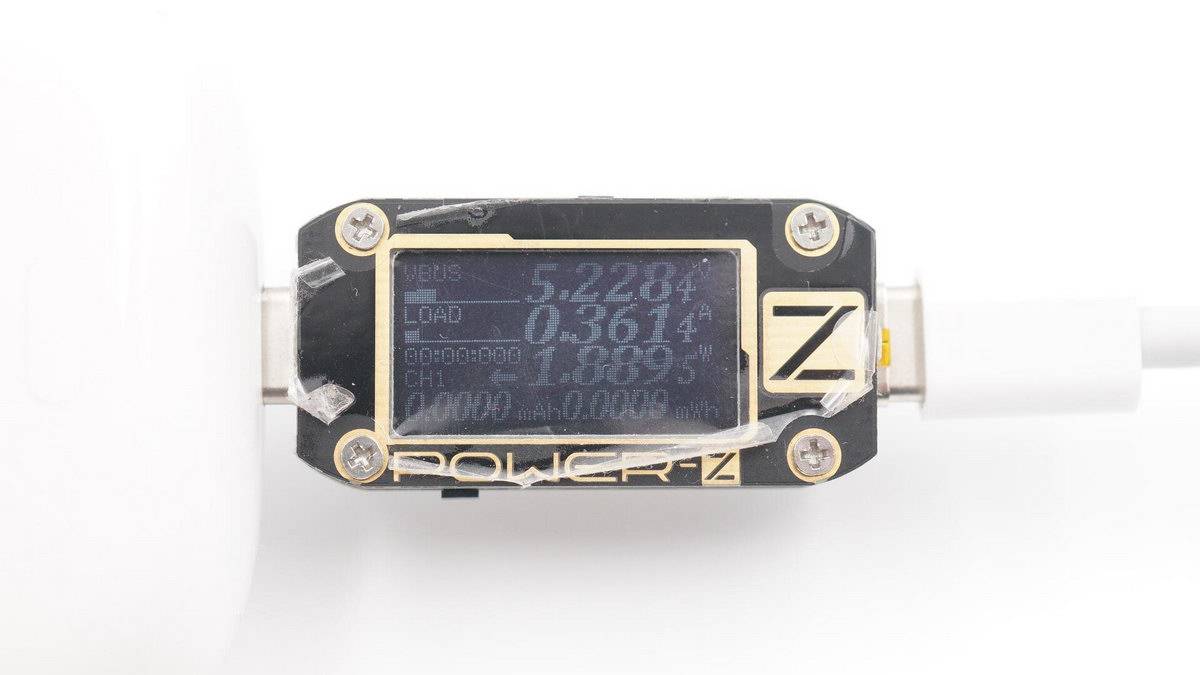

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对vivo TWS 2 真无线降噪耳机进行有线充电测试 ， 充电功率约为1.9W 。
文章图片

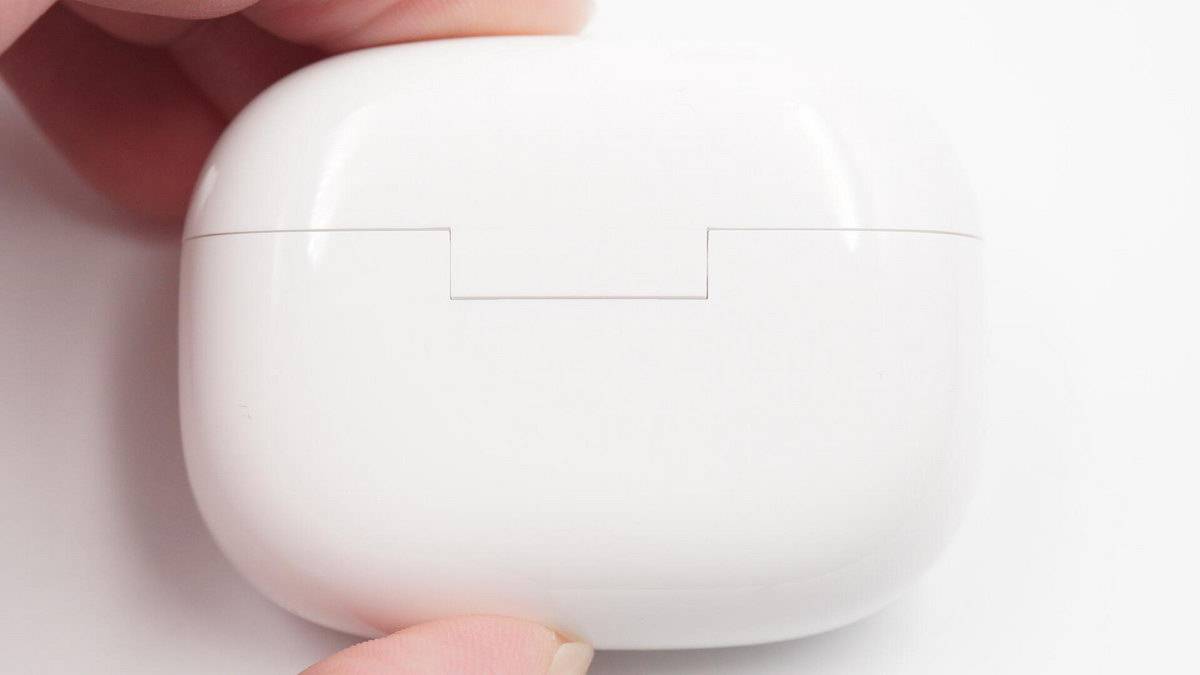

充电盒背面外观展示 ， 不支持无线充电功能 。
文章图片

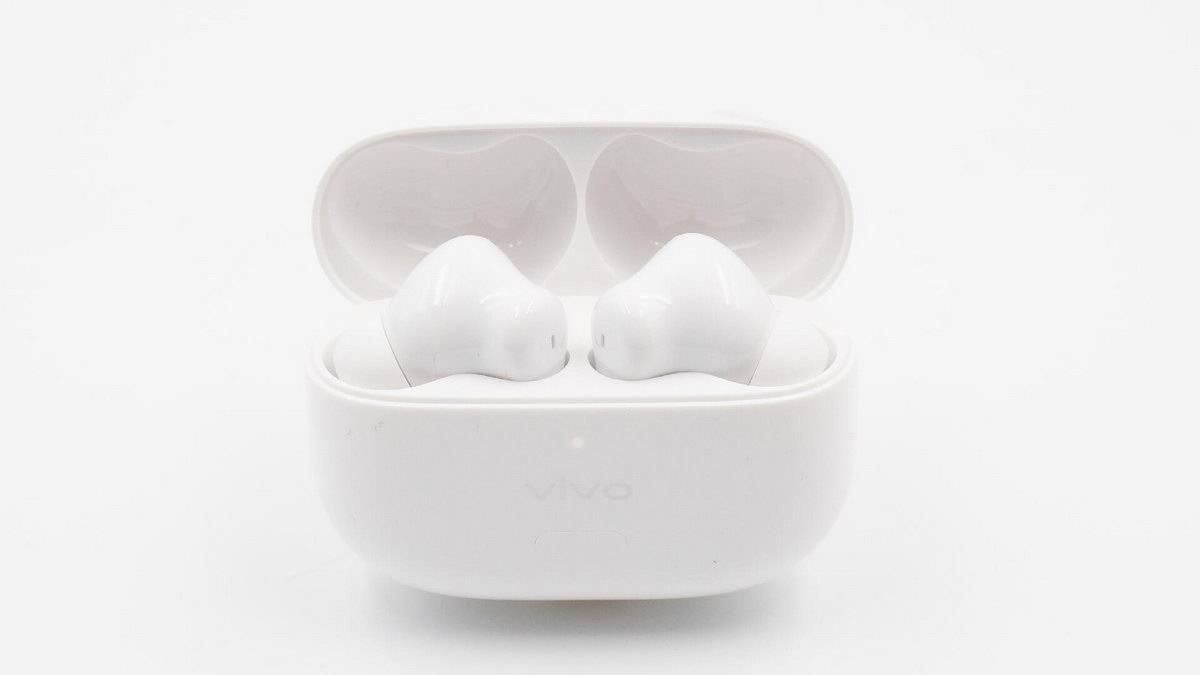

耳机竖置在充电盒内 ， 内部空间紧凑 。
文章图片

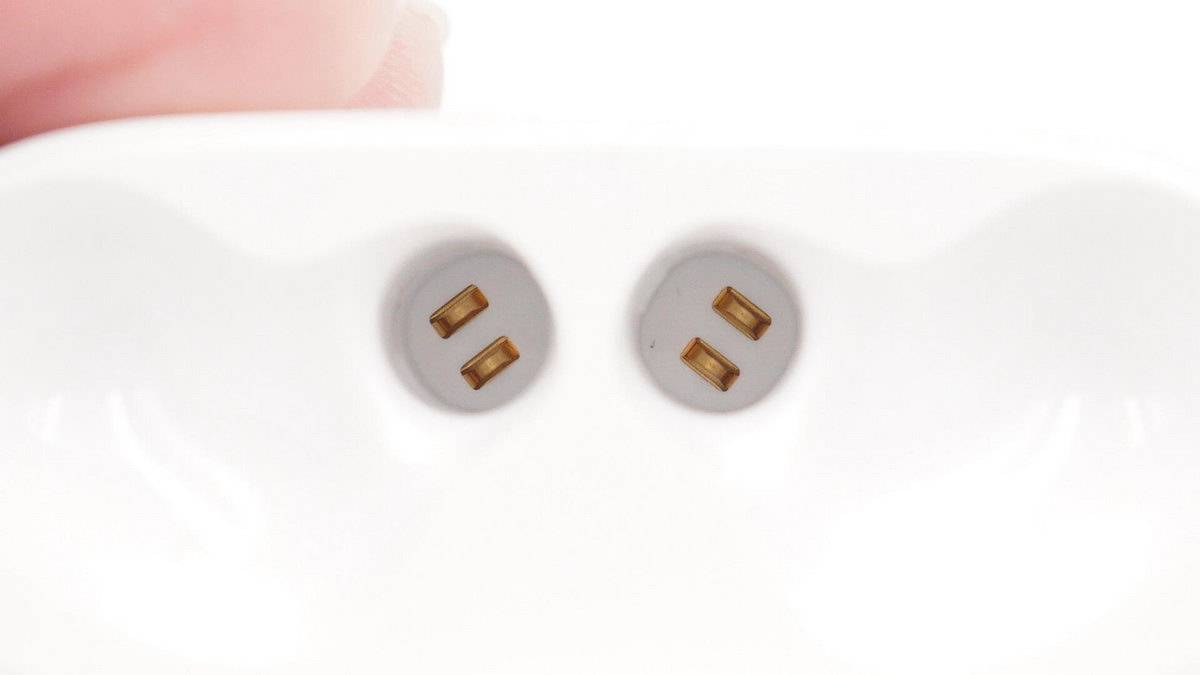

充电座舱底部给耳机充电的金属弹片 。
文章图片

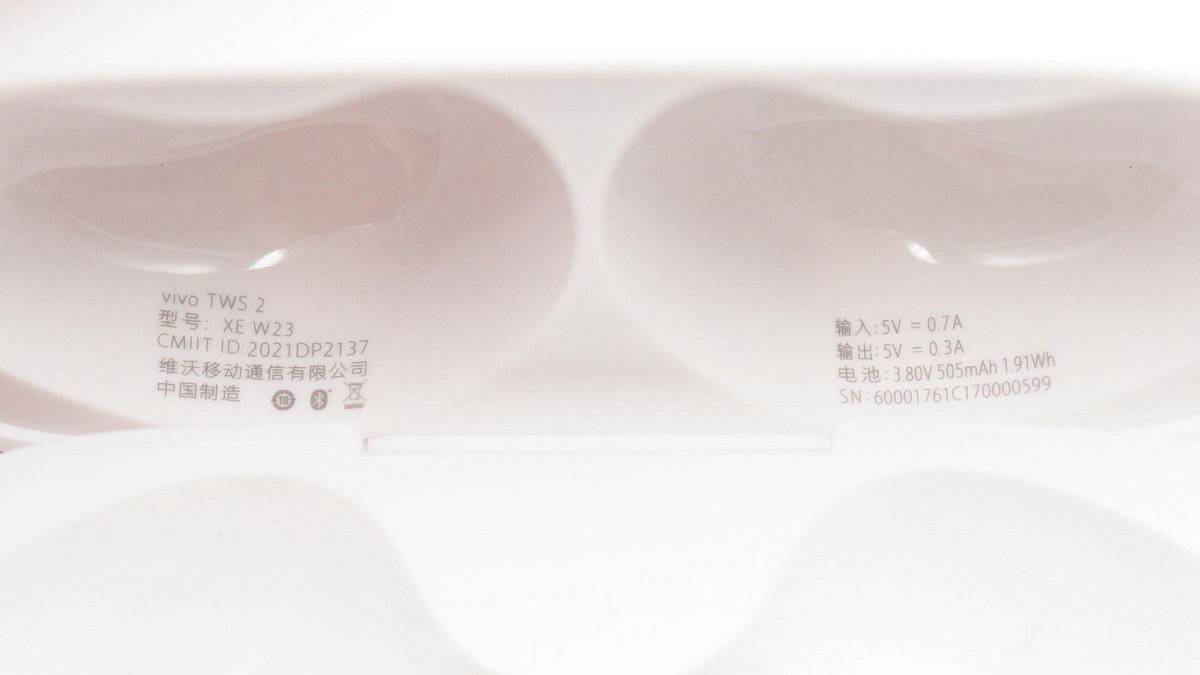

盒盖内侧信息 ， vivo TWS 2 ， 型号XE W23 ， 充电盒输入5V?0.7A ， 输出5V?0.3A ， 电池3.8V ， 505mAh ， 1.91Wh 。
文章图片

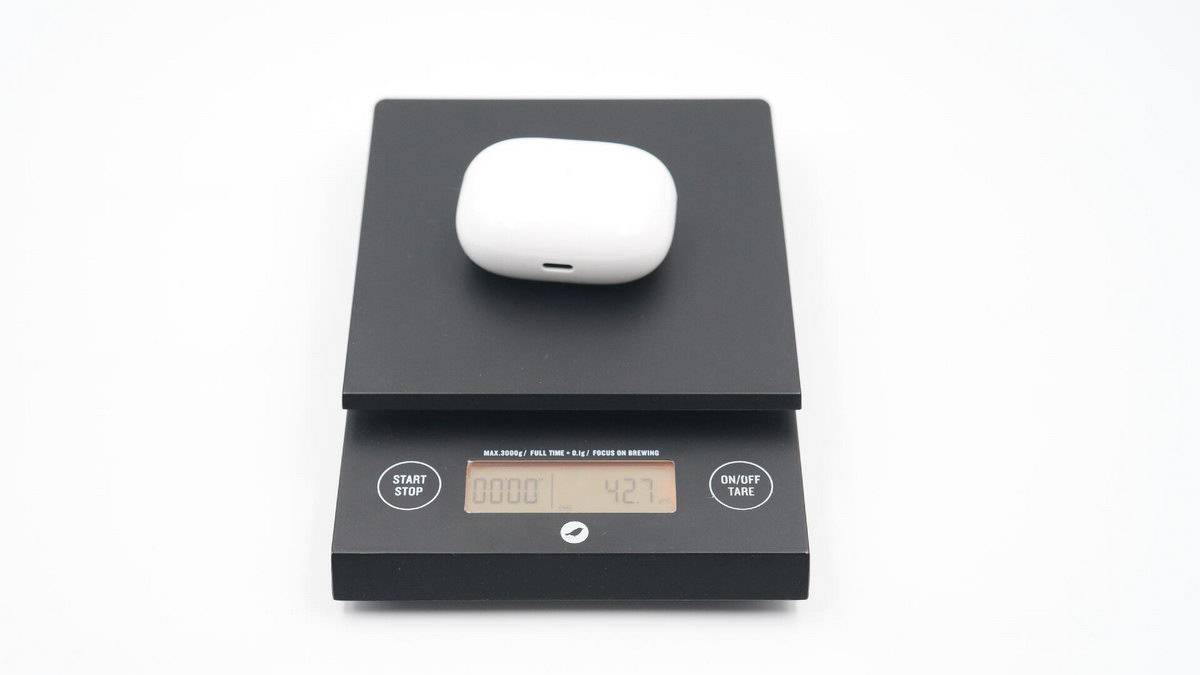

vivo TWS 2 真无线降噪耳机和充电盒共重42.7克 。
文章图片

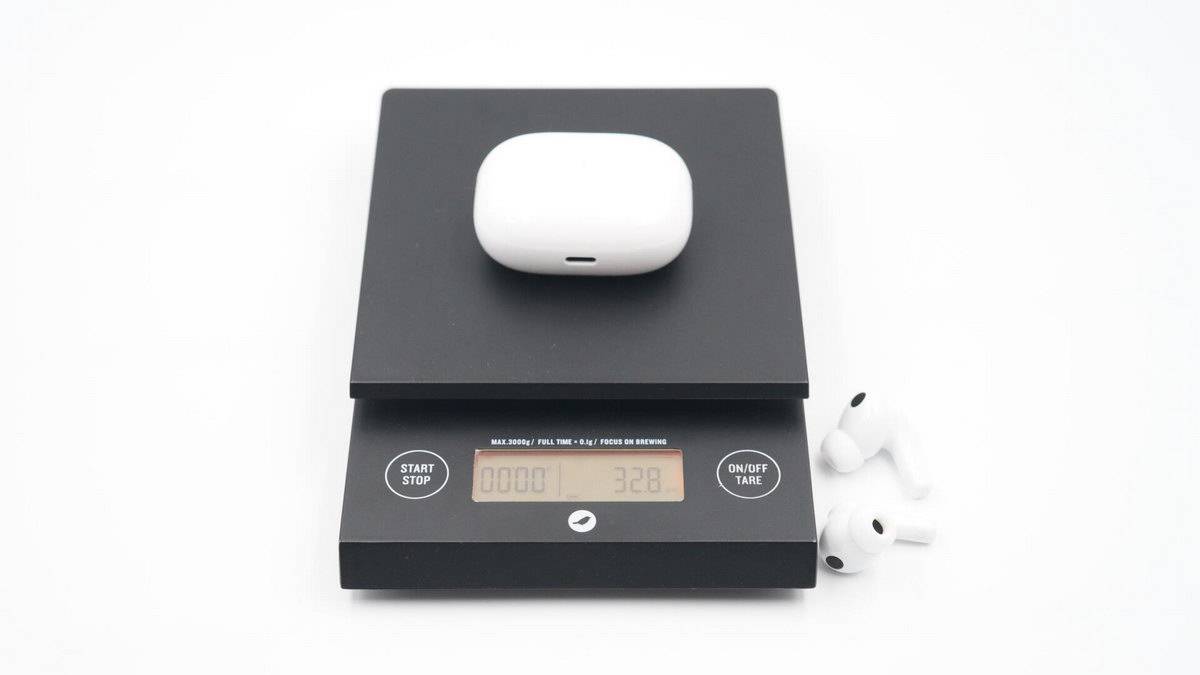

充电盒的单独重量为32.8克 。
文章图片

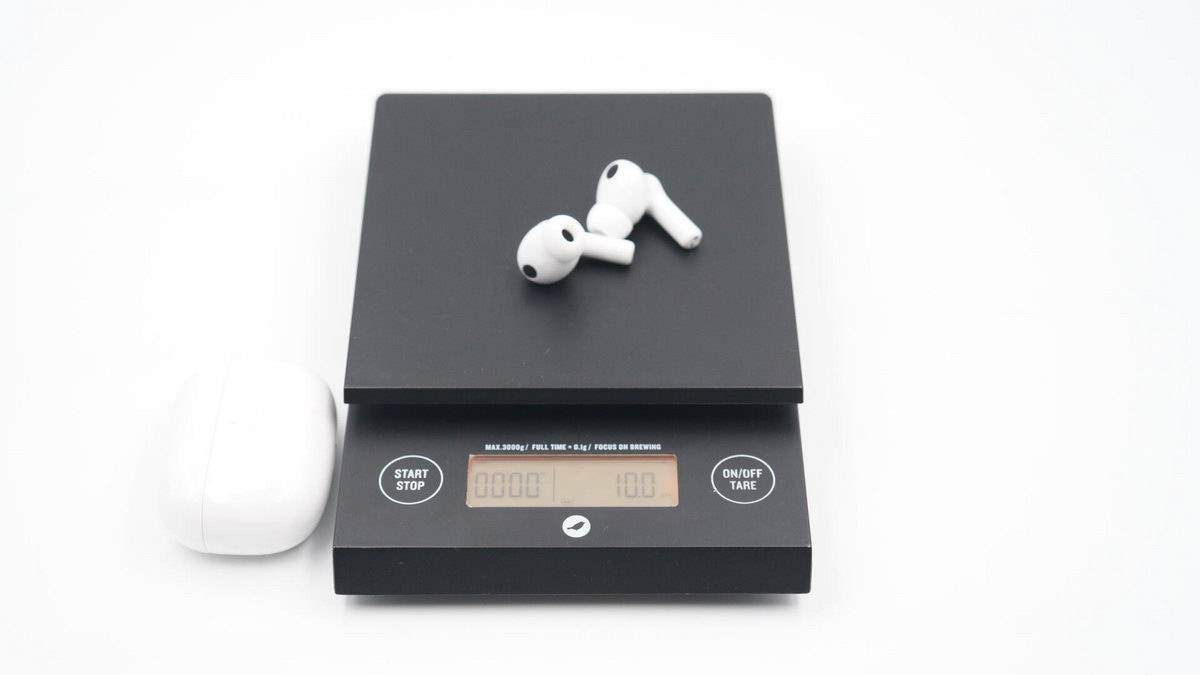

左右耳机共重10.0克 。
文章图片
vivo TWS 2 真无线降噪耳机 皓月白 配色 。
二、vivo TWS 2 充电盒拆解
经过前面的开箱 ， 我们已经对vivo TWS 2 真无线降噪耳机的外观设计有了详细了解 ， 外观设计比较有vivo特色 ， 充电盒重量较轻但电池容量高 。 下面我们将进入拆解环节看看其内部结构设计和芯片信息 。
文章图片

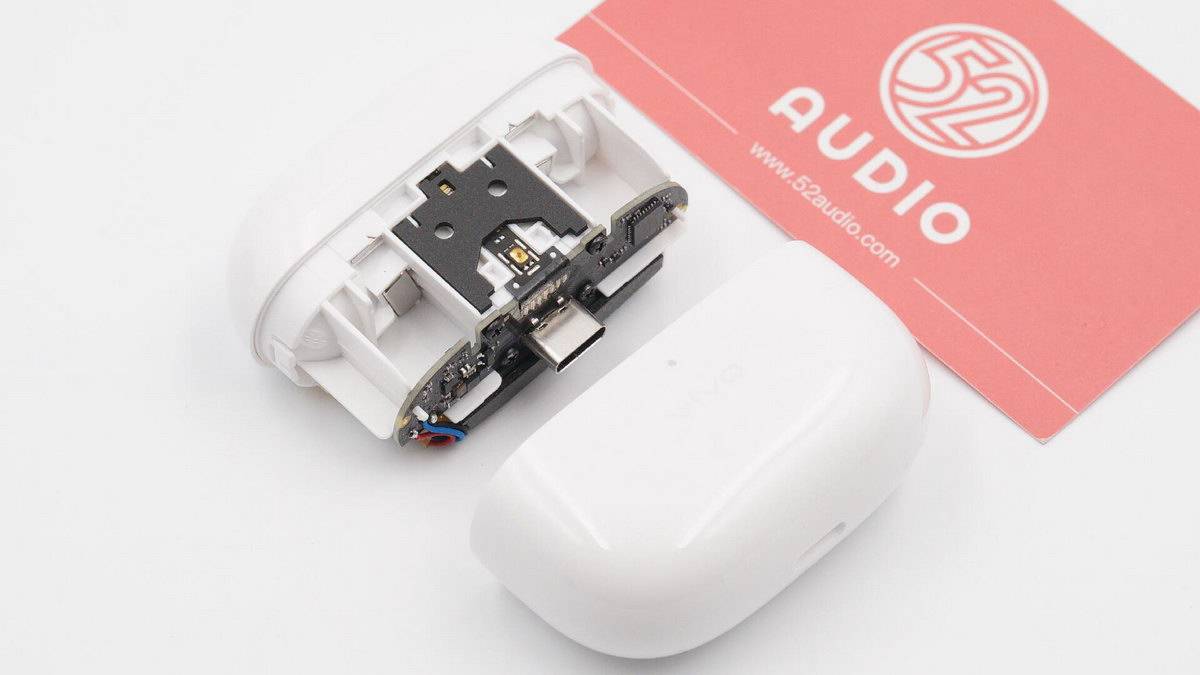

沿侧边撬开充电盒 ， 壳体内侧有多处物理卡扣 。
文章图片
充电盒正面指示灯和按键的内部结构 ， 指示灯位置有导光柱 ， 按键位置为物理按键 。
文章图片

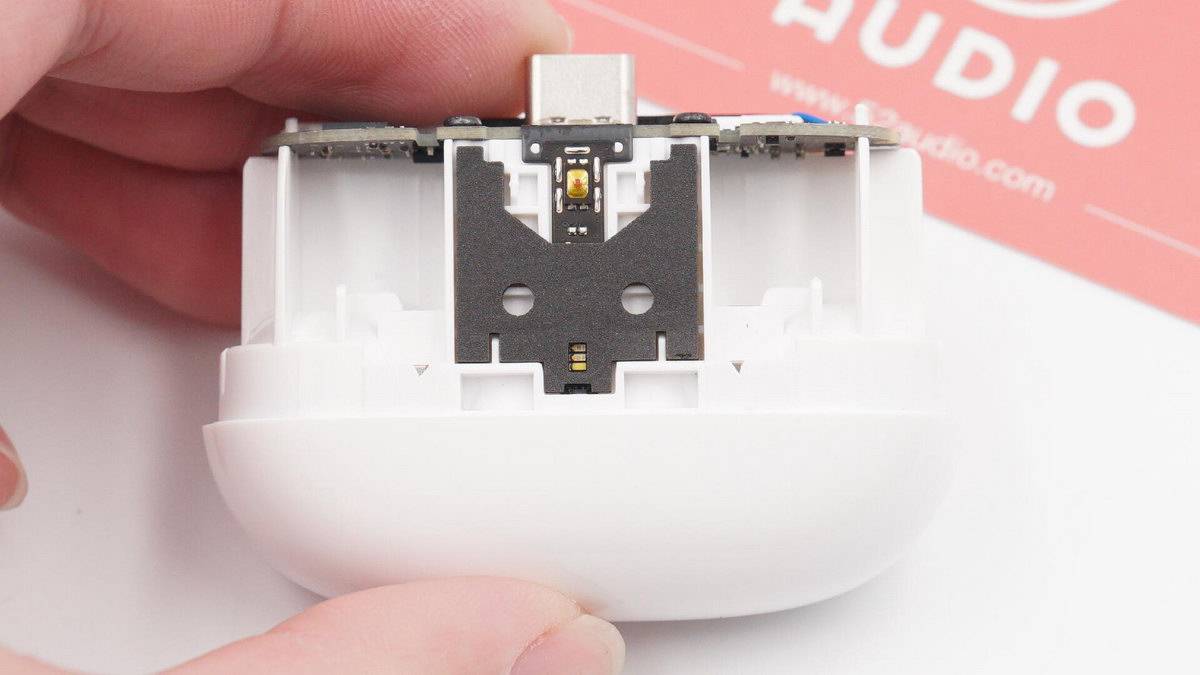

充电盒内部结构正面展示 。 内部支架与壳体接触面有一块泡棉 。
文章图片

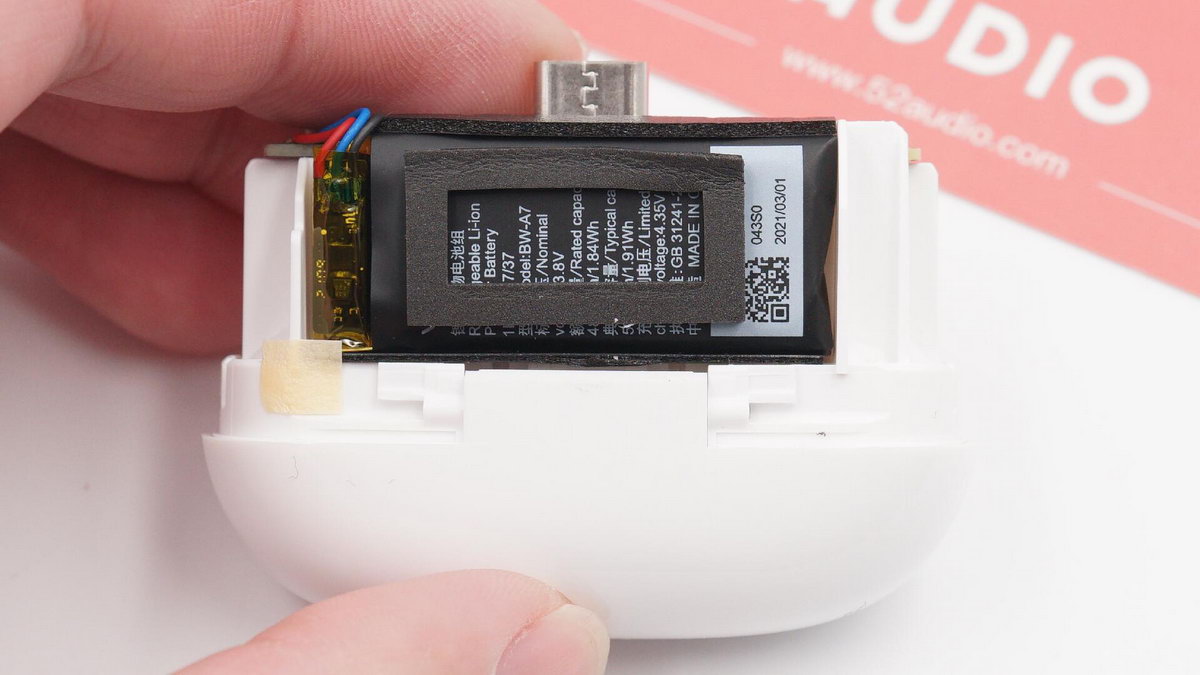

充电盒内部结构背面展示 。 电池与壳体之间的空隙有泡棉填充 。
文章图片

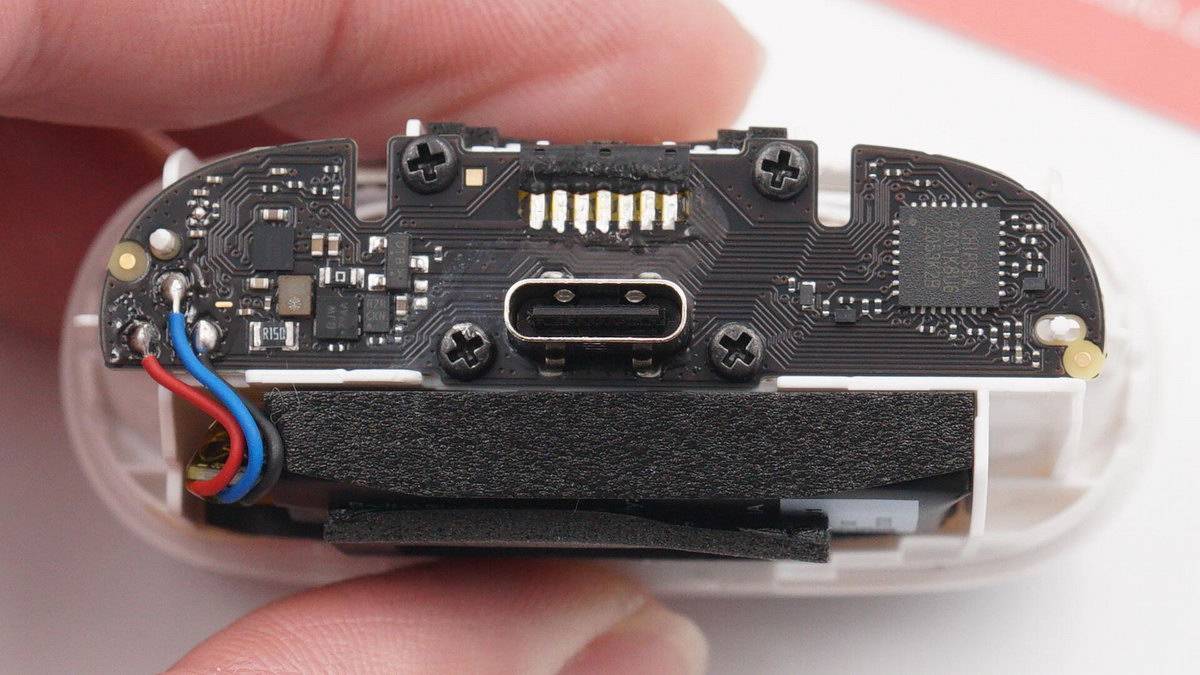

充电盒内部结构底面展示 ， 主板使用四颗螺丝固定 。
文章图片

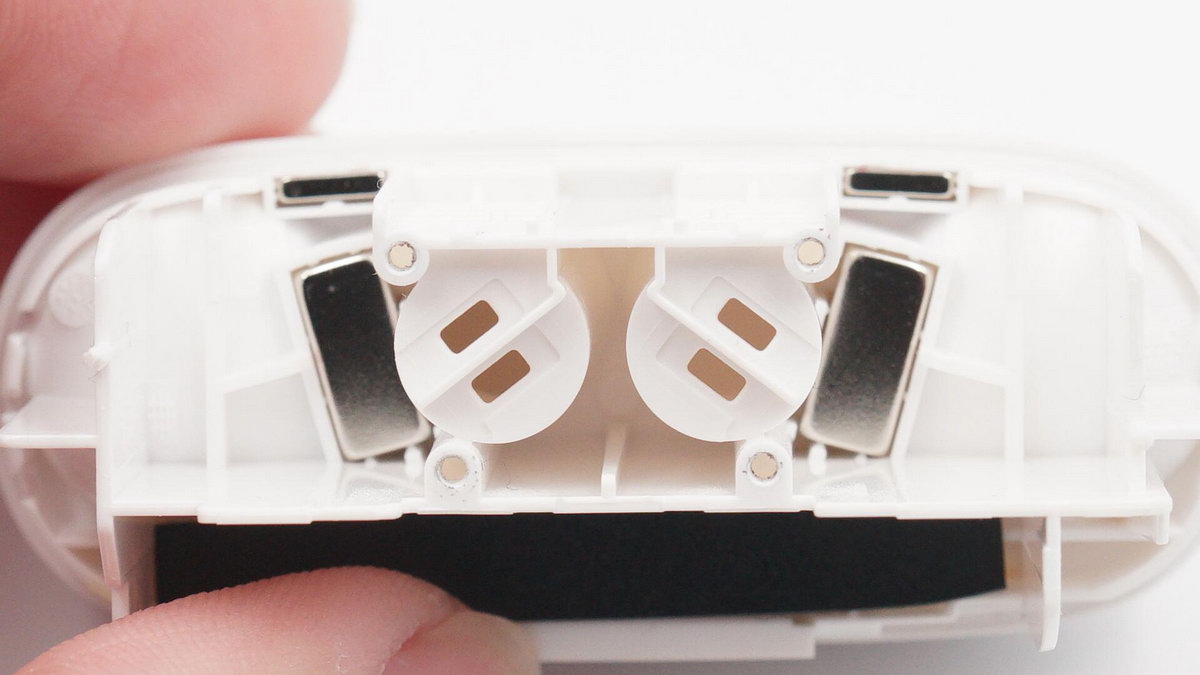

取下主板后的结构展示 ， 两块条形磁铁用于磁吸固定耳机 ， 盒盖开启位置也有两块磁铁 ， 吸附盒盖 。
文章图片

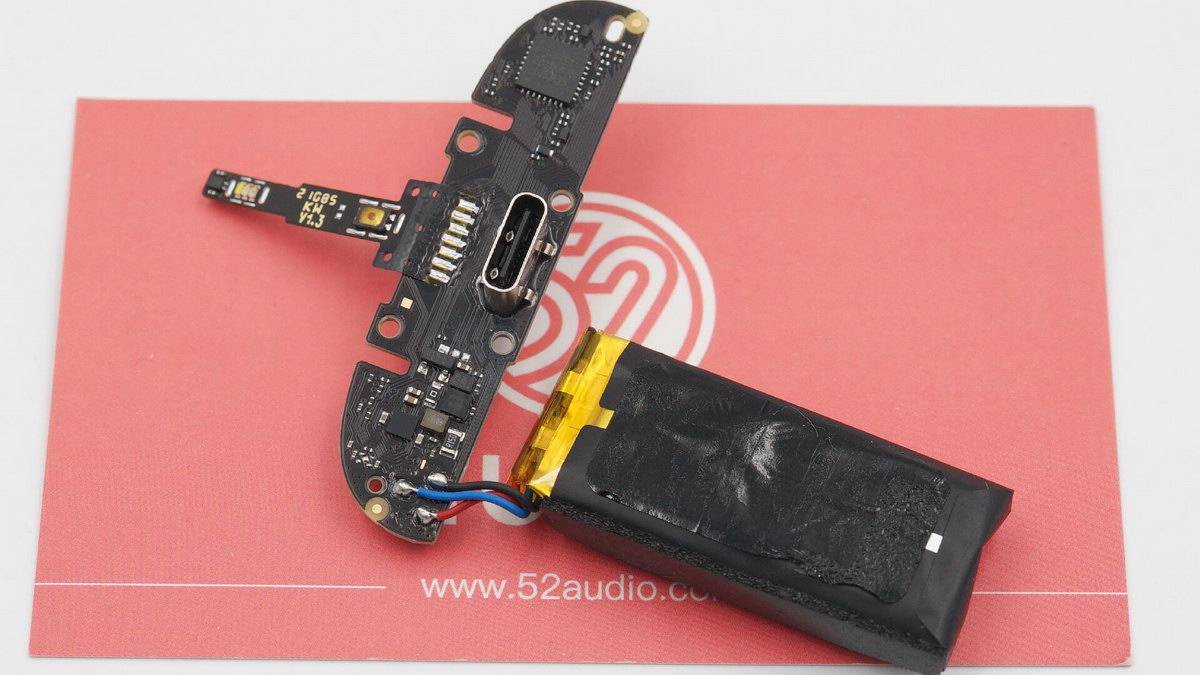

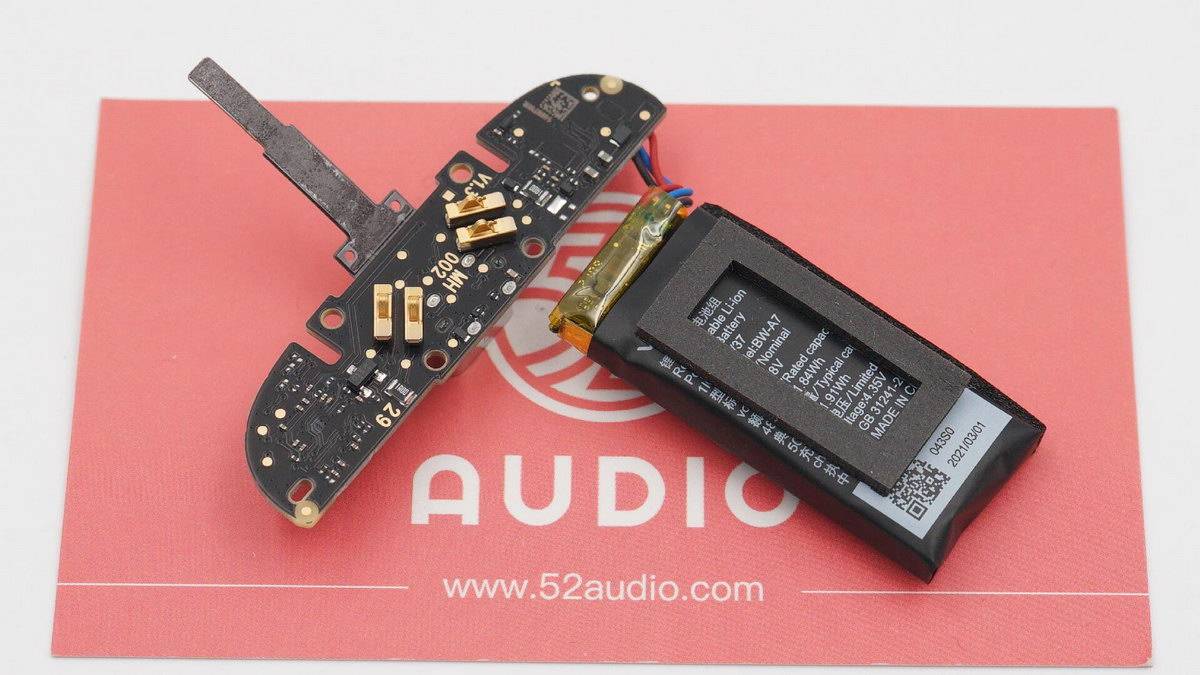

充电盒内部电路一侧展示 。
文章图片
充电盒内部电路另一侧展示 。
文章图片

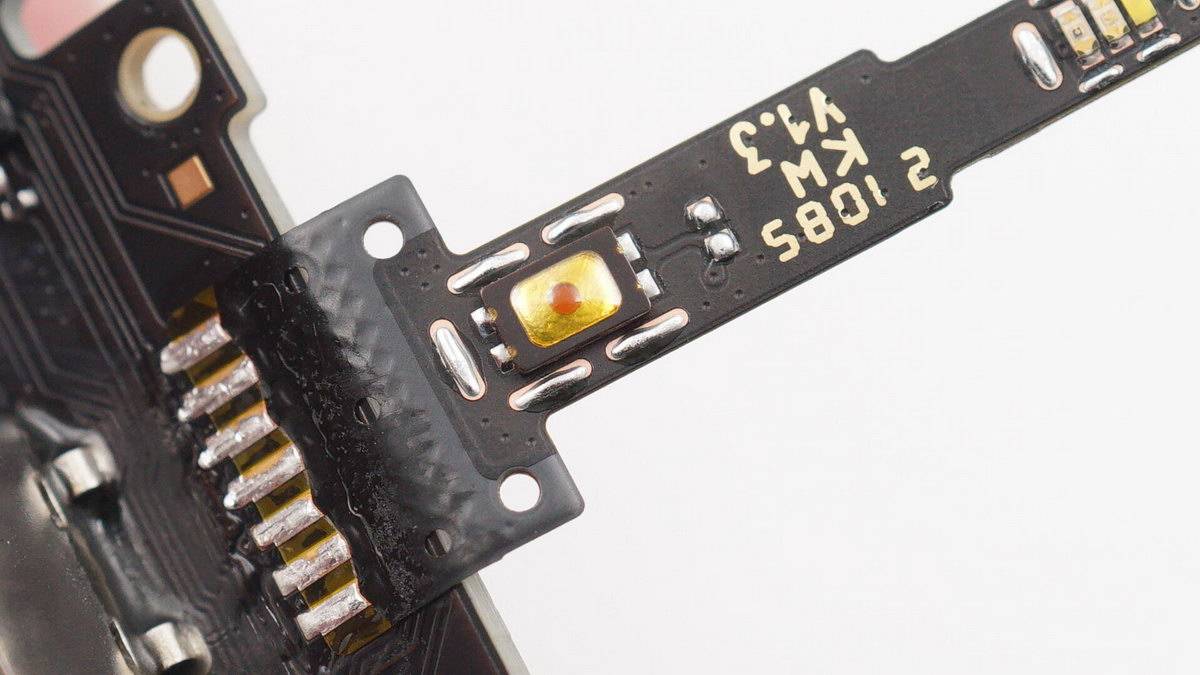

霍尔元件、指示灯和快速配对按键在一条FPC上 ， FPC直接焊接在主板上 。
文章图片
微动按键特写 。
文章图片

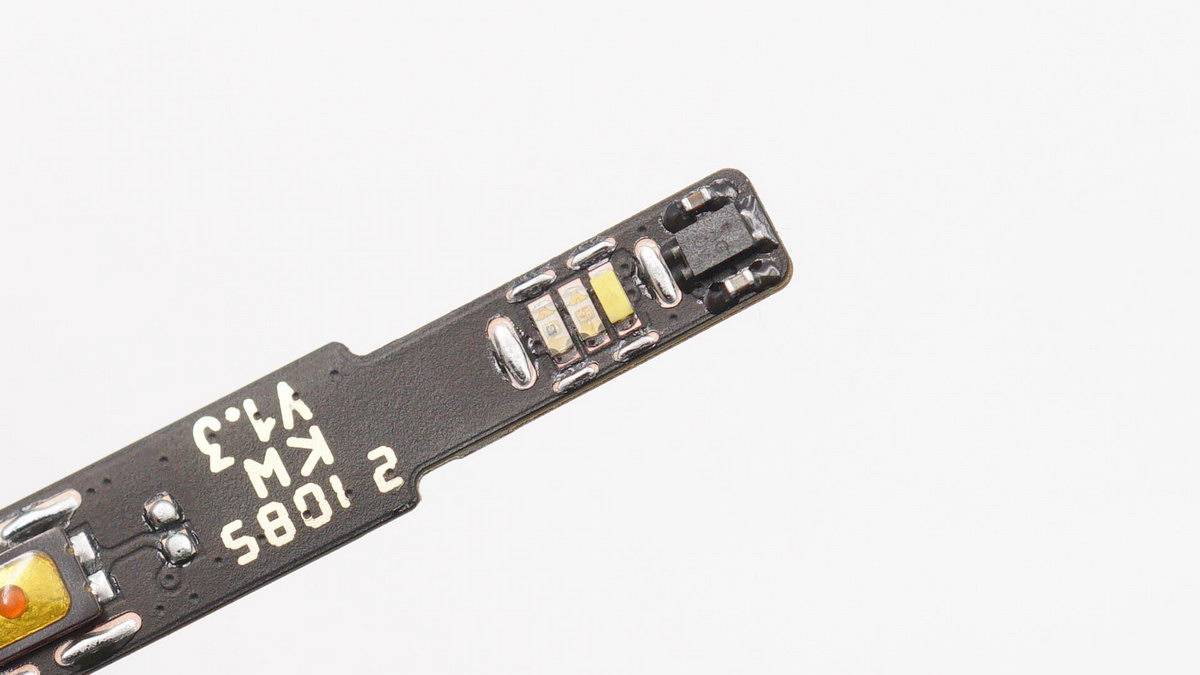

三颗LED指示灯特写 。
文章图片

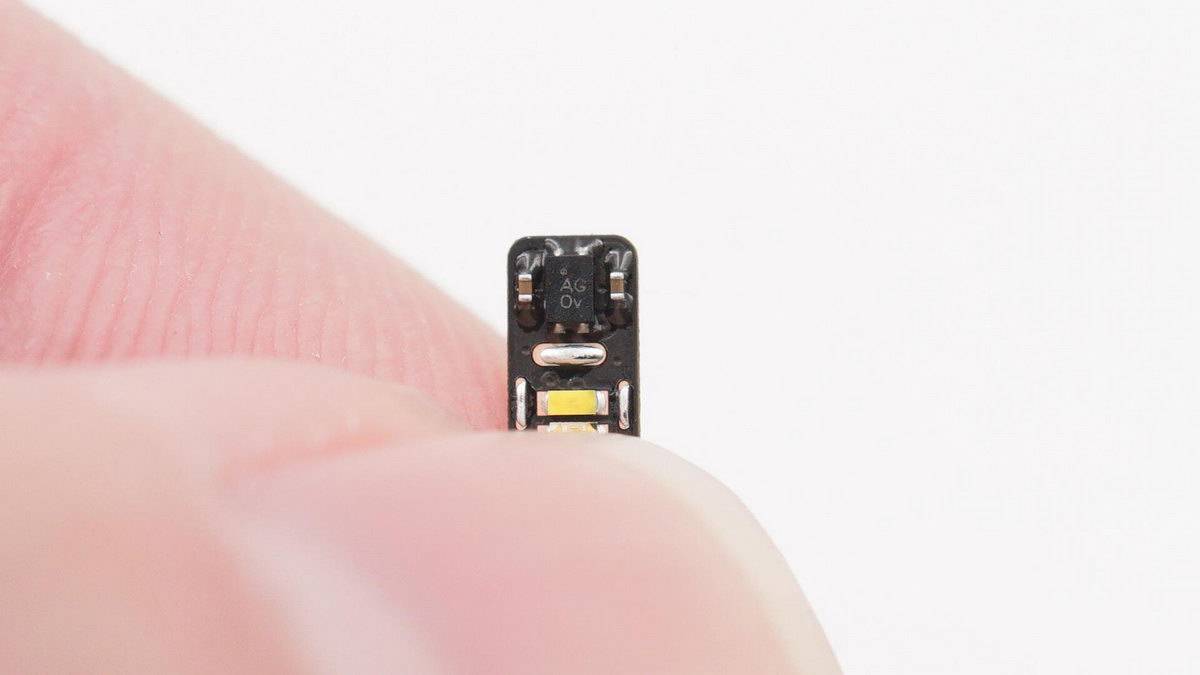

丝印AGOv的霍尔元件 ， 通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应） ， 通知充电盒MCU ， 进而告知耳机与已配对设备连接/断开 ， 实现开盖即连功能 。
文章图片

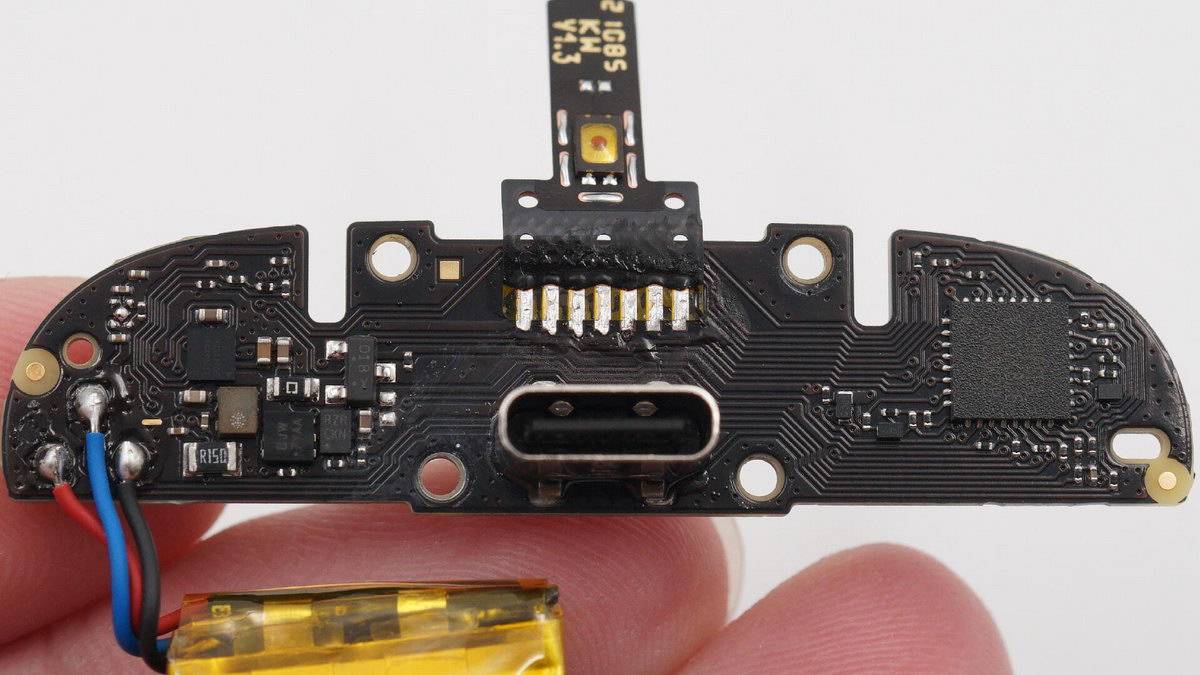

充电盒主板一侧电路展示 。
文章图片
充电盒主板另一侧电路展示 。
文章图片

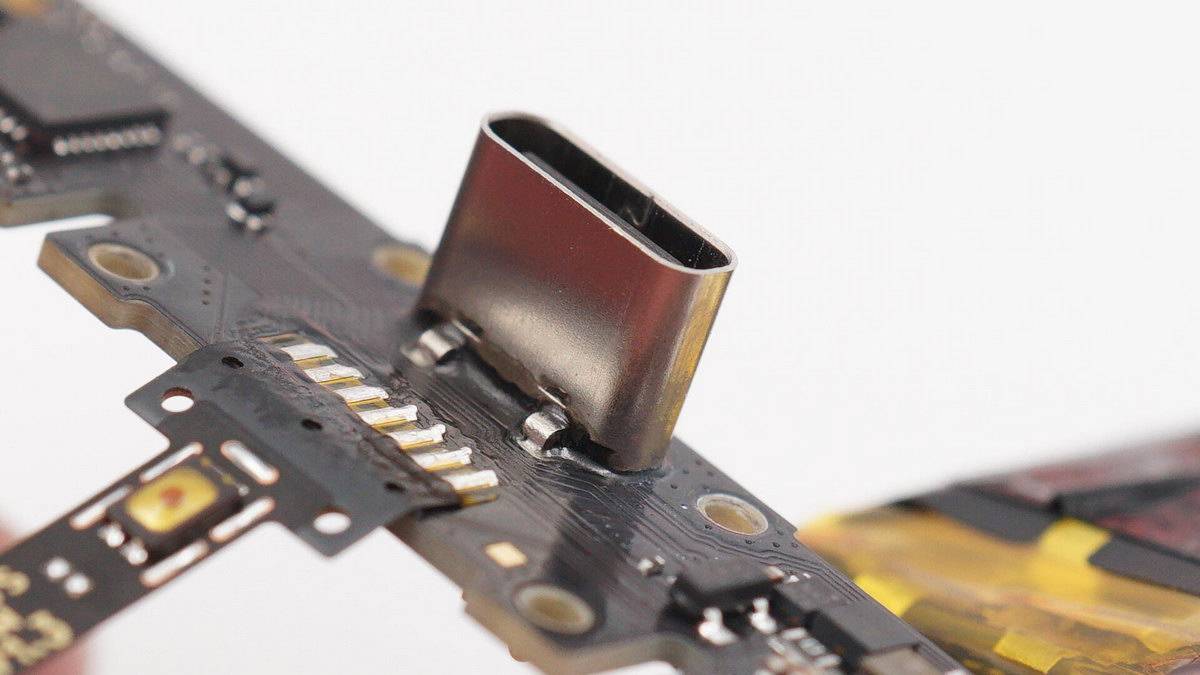

USB Type-C充电接口底部过孔焊接至主板 ， 并且打胶加固 。
文章图片

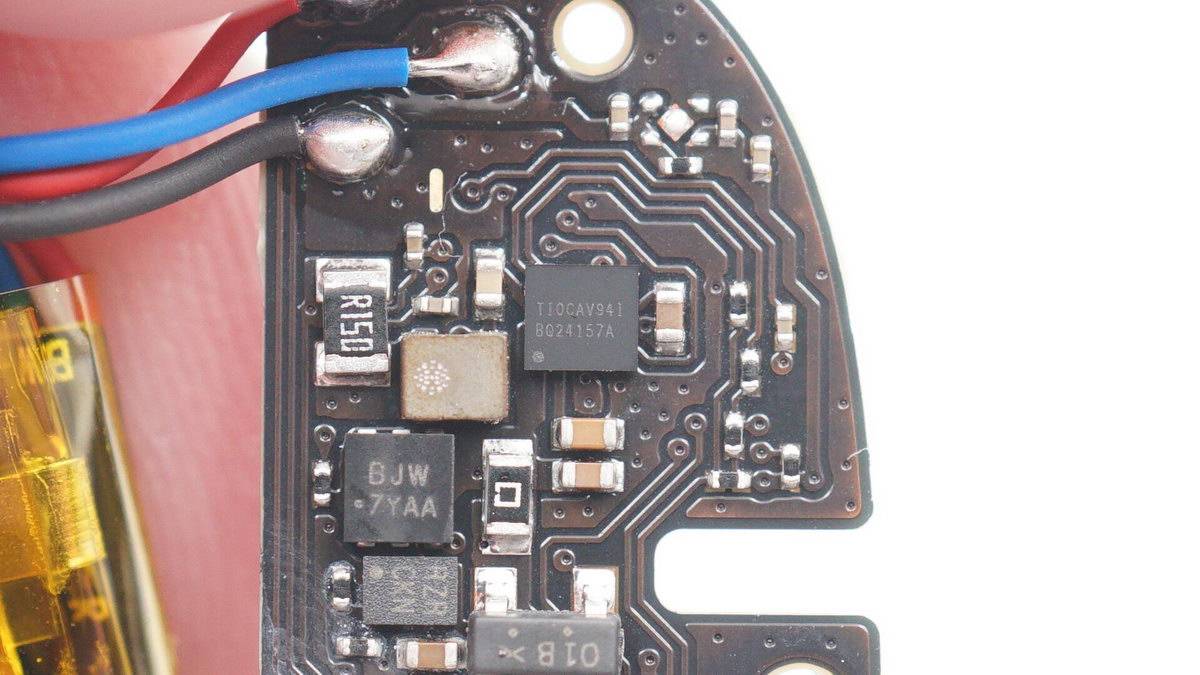

TI德州仪器BQ24157 ， 支持升压输出的锂电池开关充电器 。 输入耐压20V ， 支持I2C控制 ， 用于充电盒内置电池充电和升压为耳机充电 。
文章图片

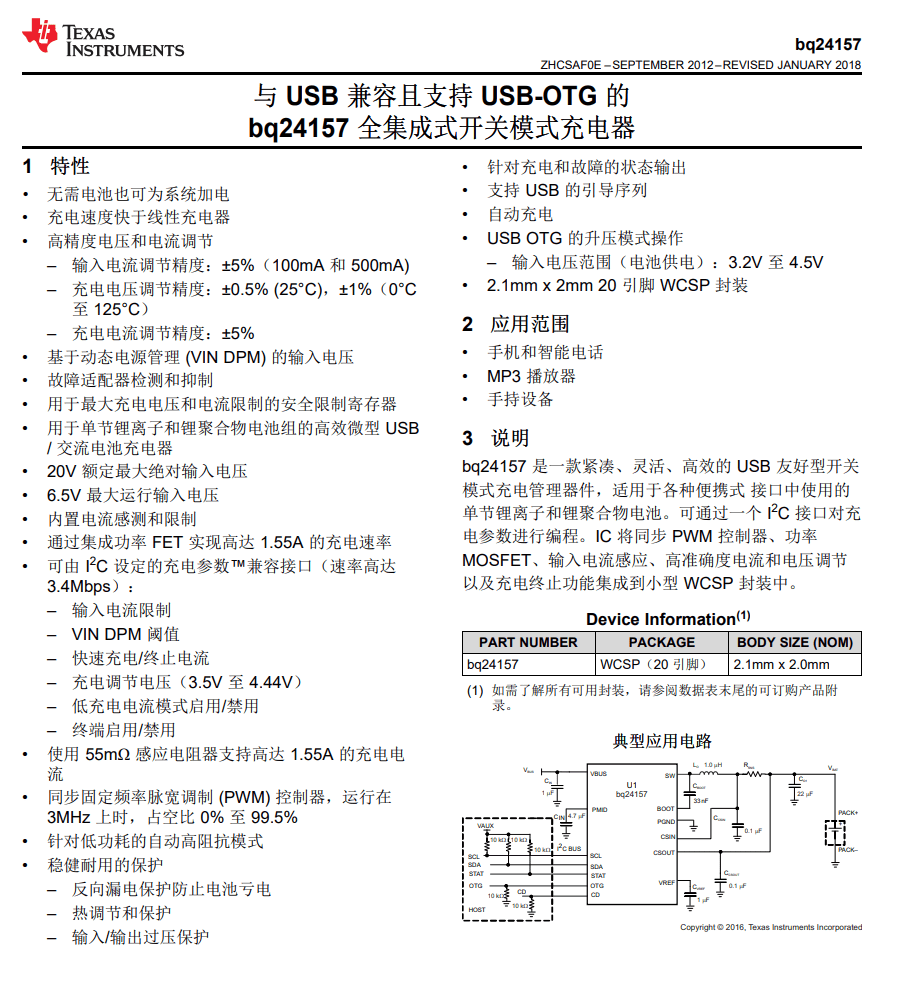

TexasInstruments德州仪器 BQ24157 详细资料 。
文章图片

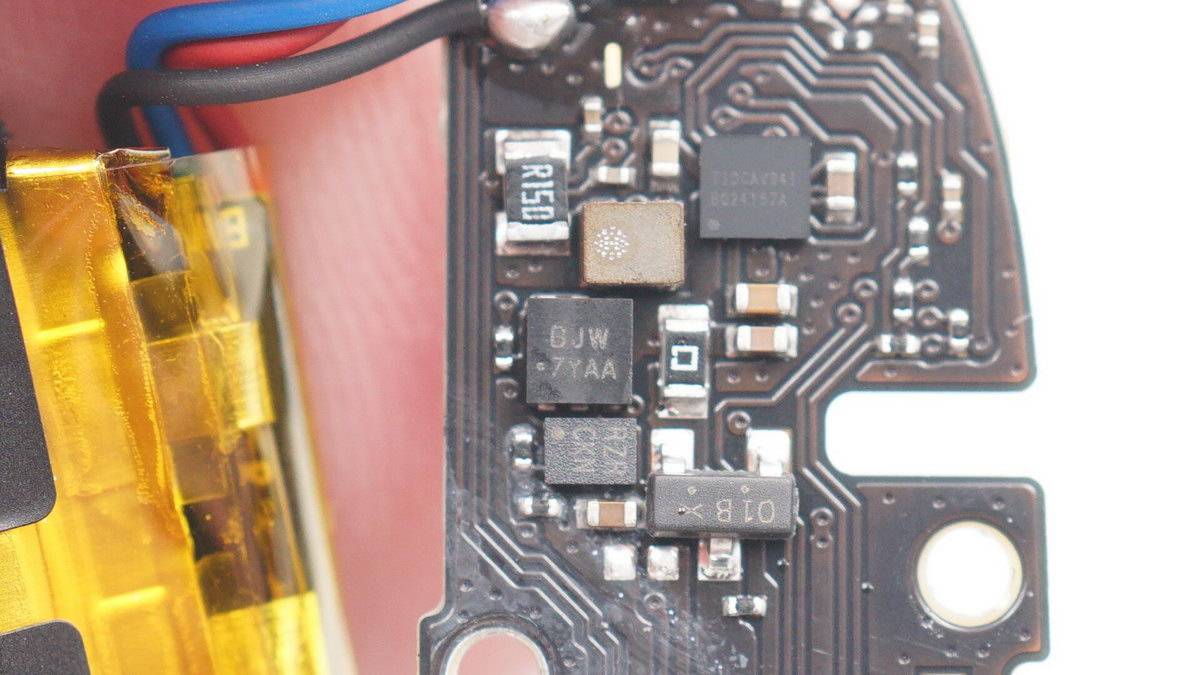

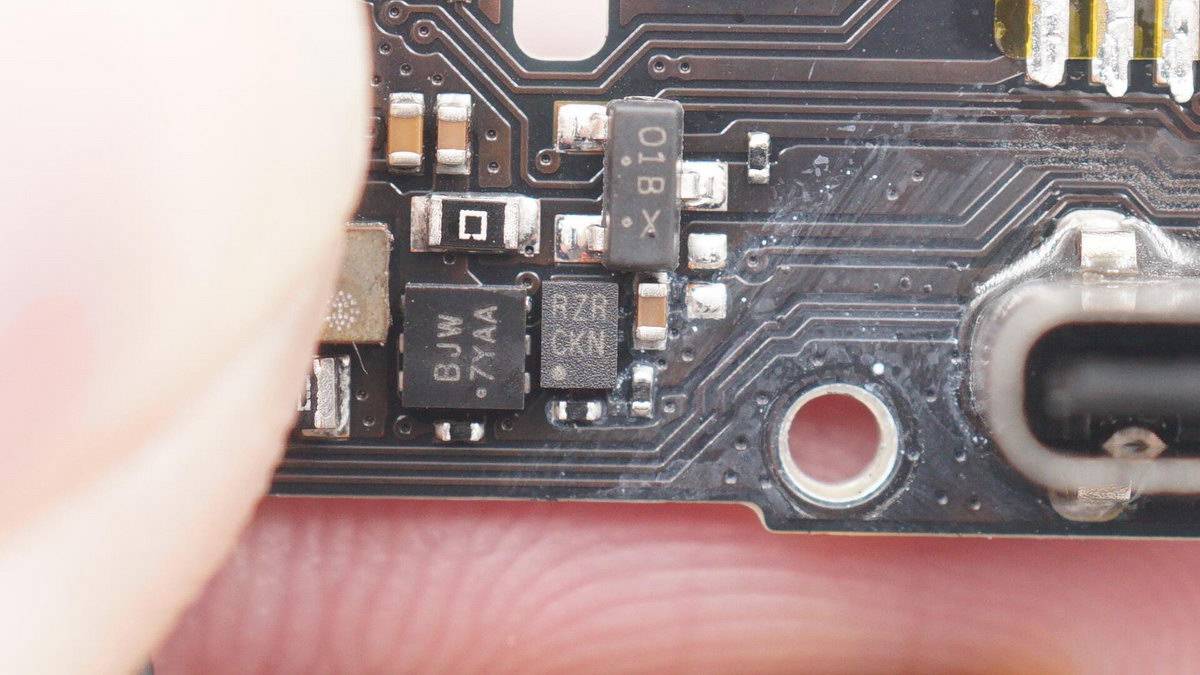

丝印GJW 7YAA的IC 。
文章图片
丝印BZR CKN的IC 。
文章图片

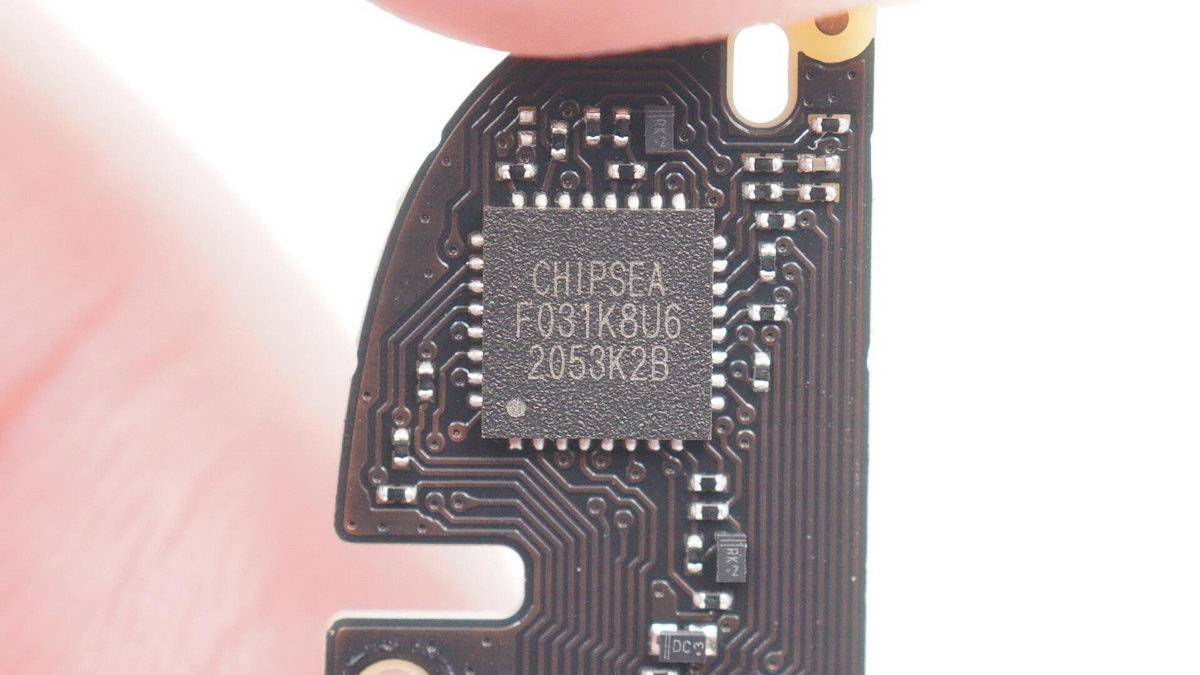

CHIPSEA芯海科技的高可靠信号链MCU产品CS32F031 。 CS32F031系列MCU采用ARM Cortex-M0 内核 ， 频率48MHz ， 最高集成64Kbytes flash和8Kbytes SRAM ， 并提供丰富的通信接口（I2C、SPI/I2S和USART）和多达11个定时器 ， 具备可靠性高、精度高、功耗低等特点 。 用于实现充放电模块管理、电池电量管理、耳机通讯、在线升级及产测等充电盒控制功能 。
文章图片

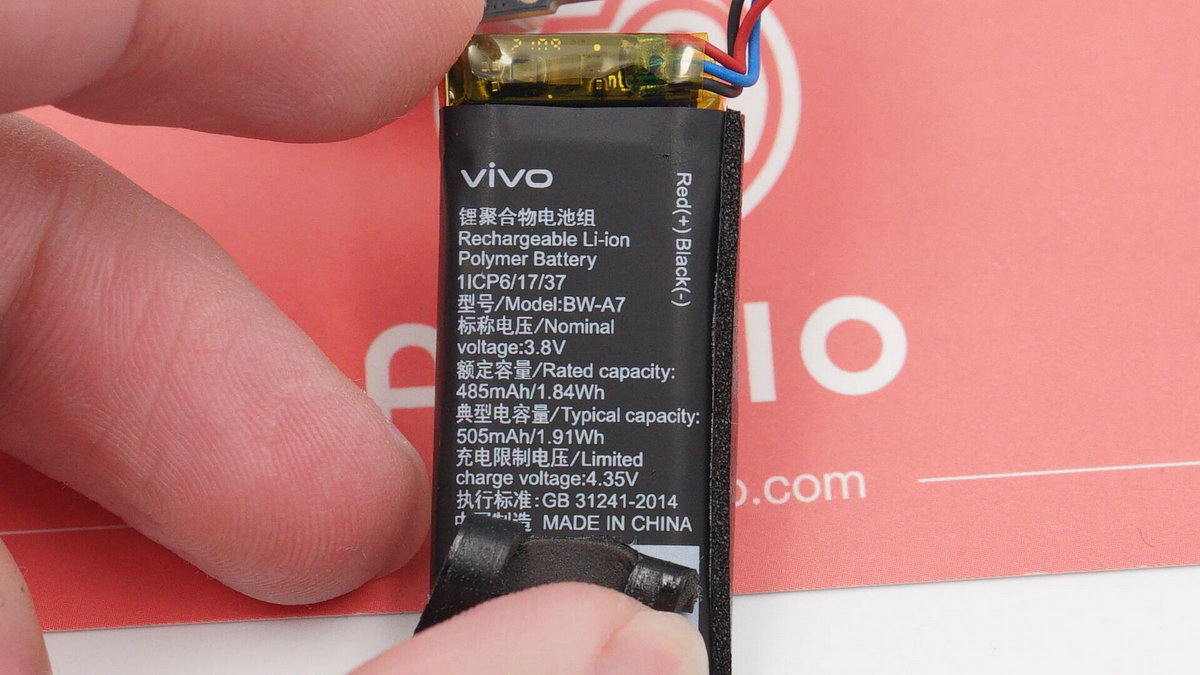

电池标签信息 ， 型号BW-A7 ， 标称电压3.8V ， 额定容量485mAh/1.84Wh ， 典型容量505mAh/1.91Wh ， 充电限制电压4.35V 。
文章图片

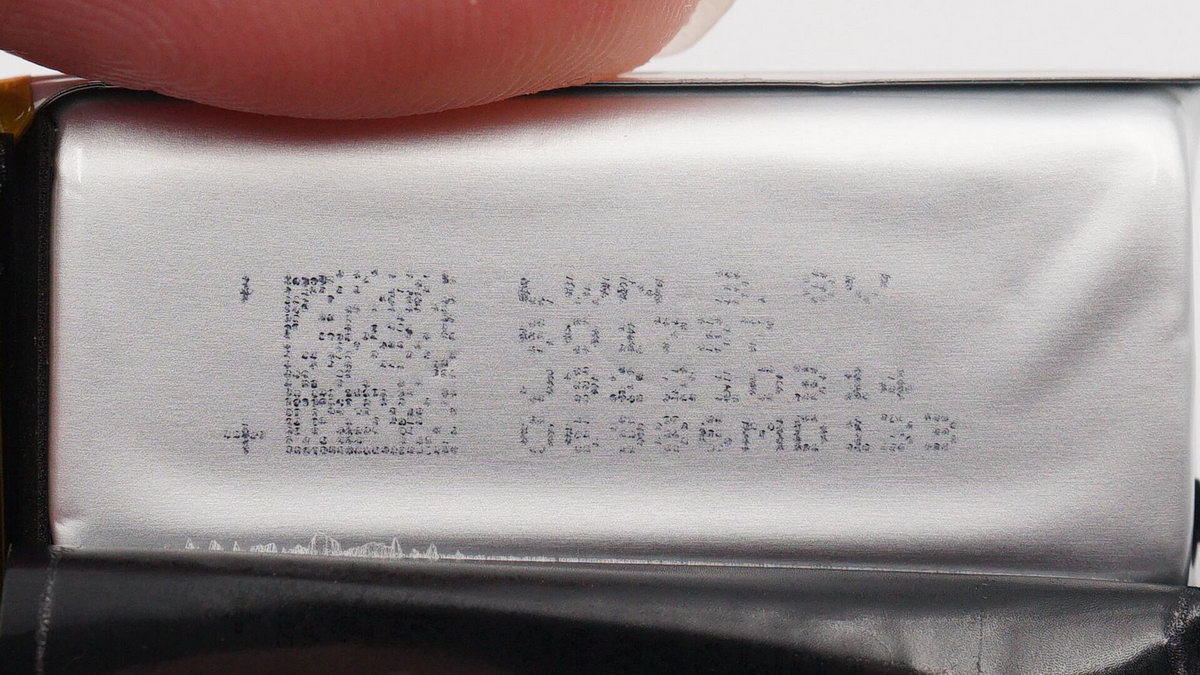

电芯上的编码信息 ， 型号LWN 601037 ， 标称电压3.8V 。
文章图片

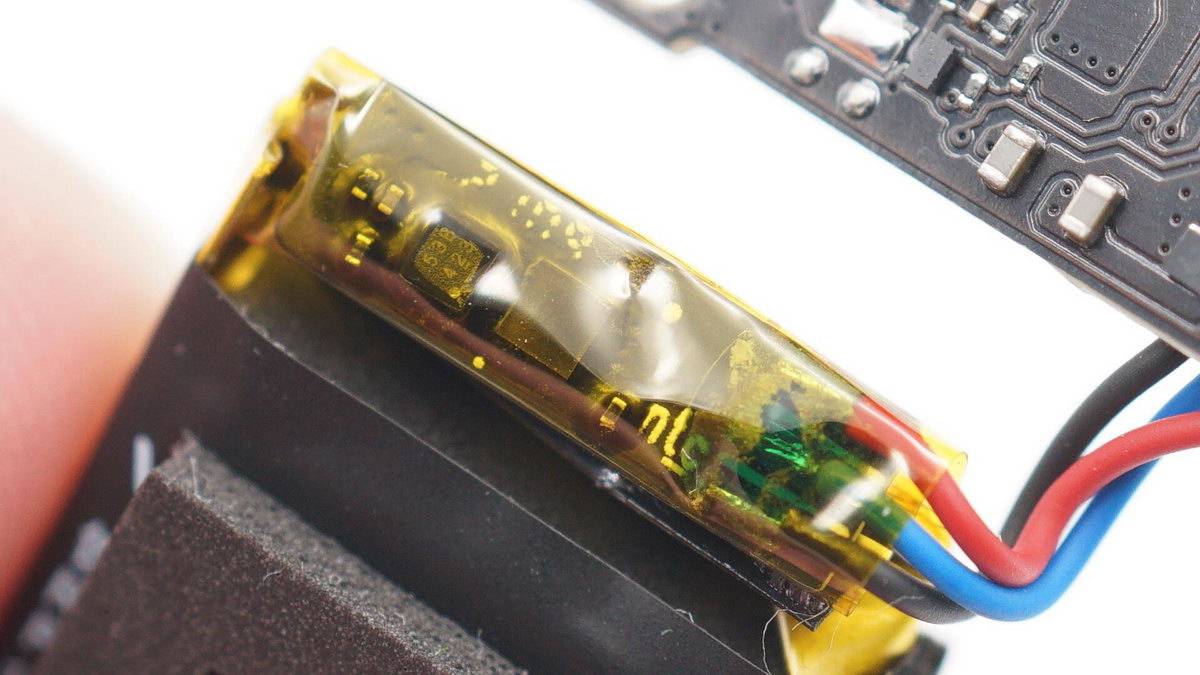

电池保护板特写 ， 负责电池的过充过放过流保护功能 ， 还有热敏电阻检测电池温度 。
文章图片

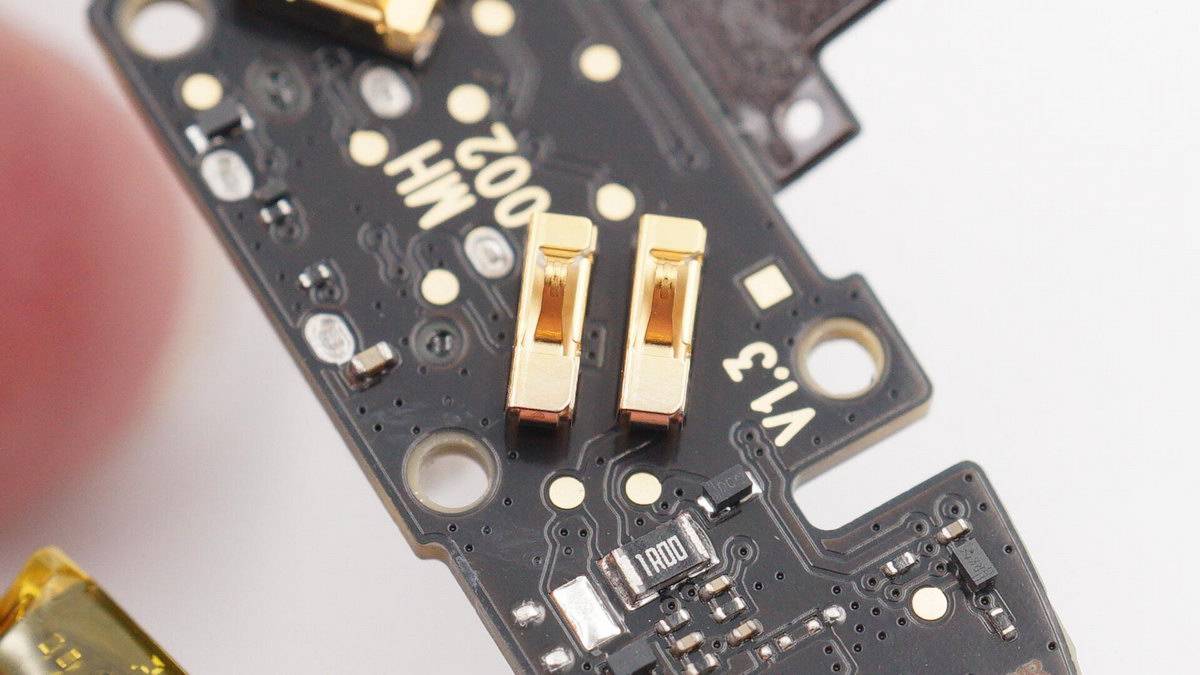

给耳机充电的镀金金属弹片 。
三、vivo TWS 2 耳机拆解
文章图片

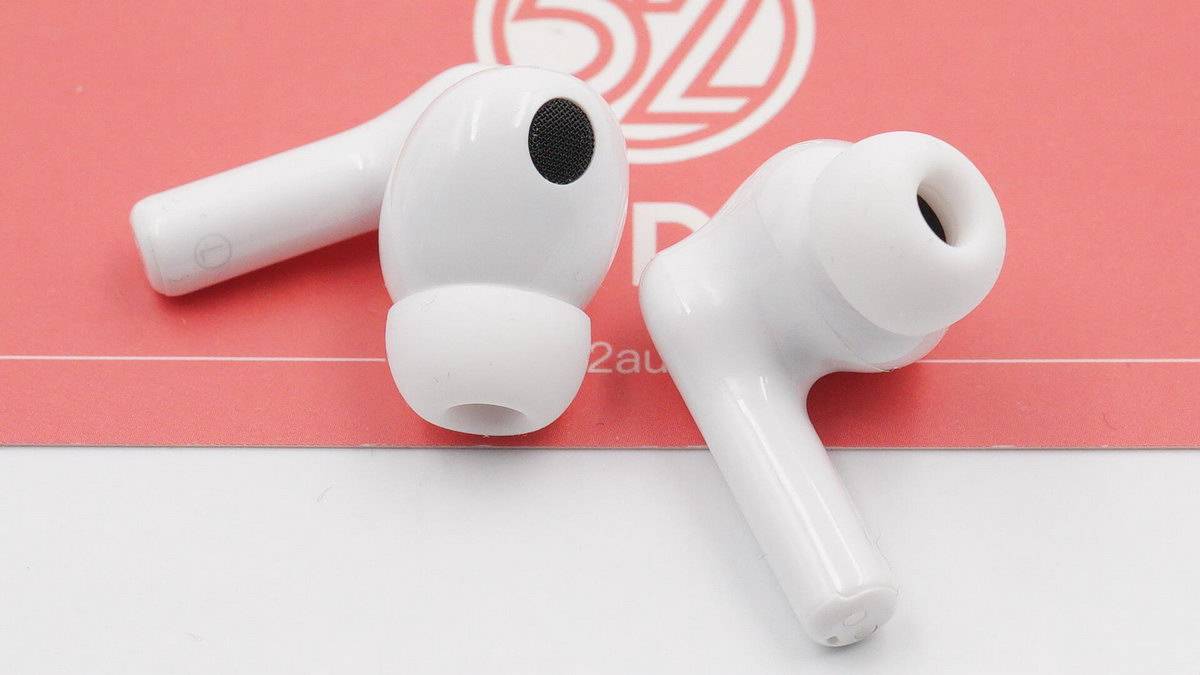

下面我们继续来拆解vivo TWS 2 的耳机部分 ， 耳机柄外观延续vivo TWS耳机的流线造型 ， 入耳式设计以提升被动降噪能力；壳体上的开孔较少 。
文章图片
耳机柄外观展示 ， 底部侧边位置支持压感操控 ， 同时支持滑动调节音量功能 。
文章图片

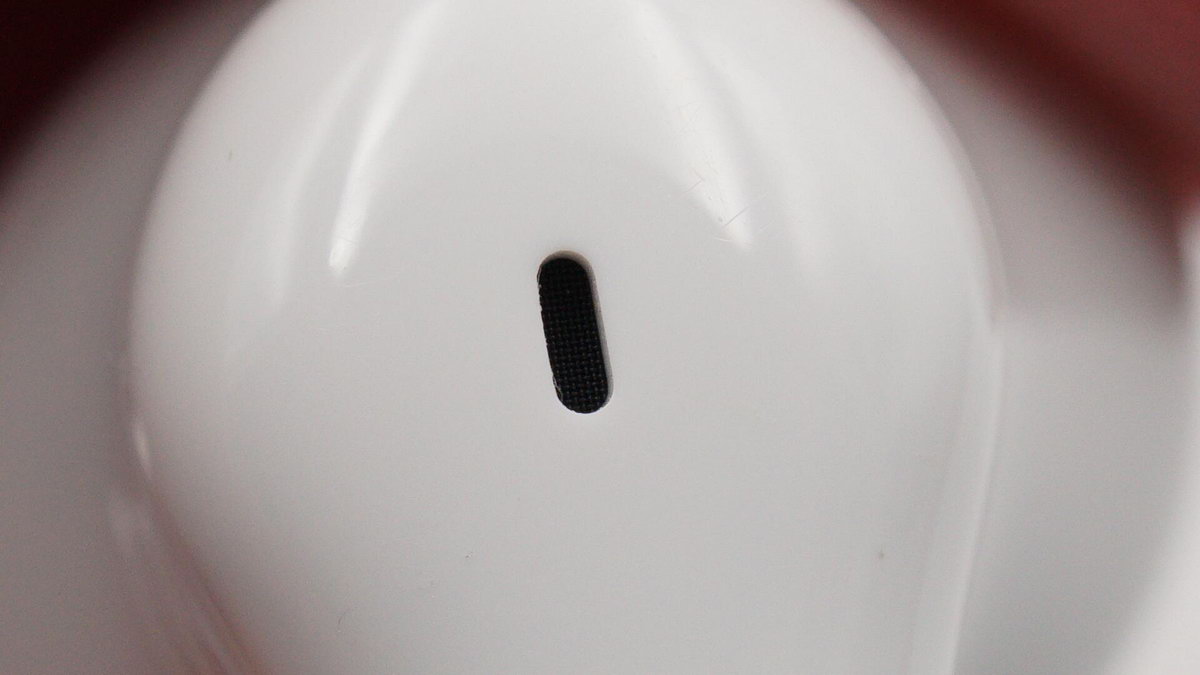

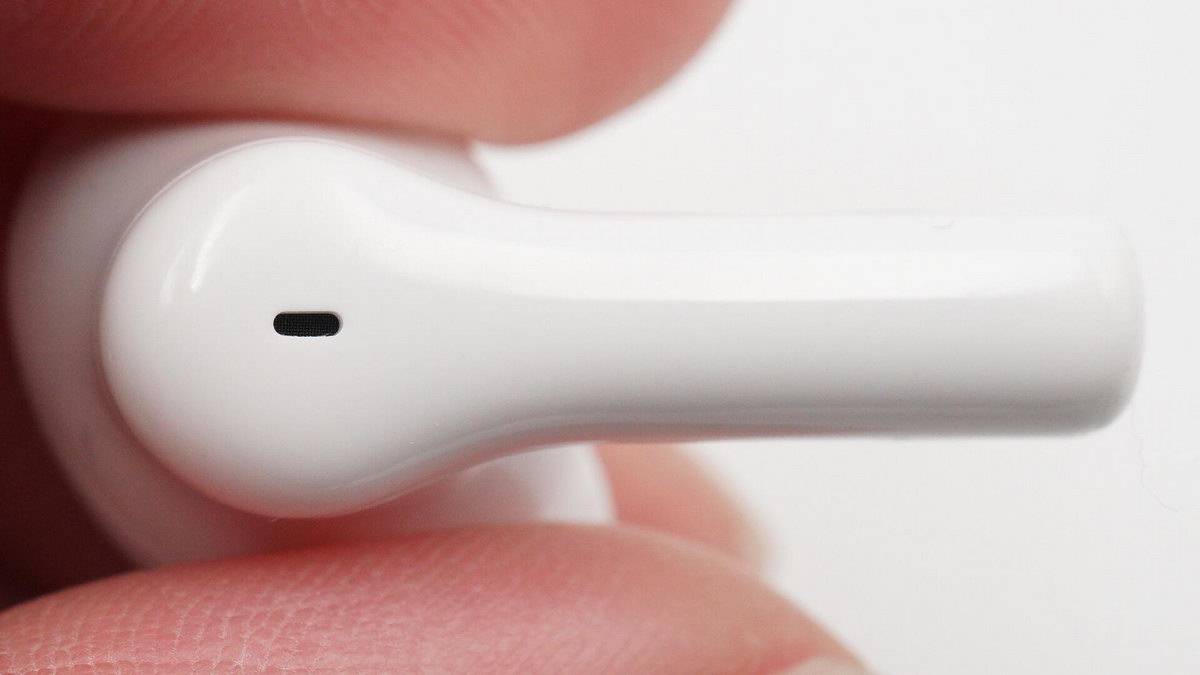

耳机柄顶部的条形开孔 ， 内有前馈麦克风用于主动降噪、通话降噪、通透模式等功能 。
文章图片

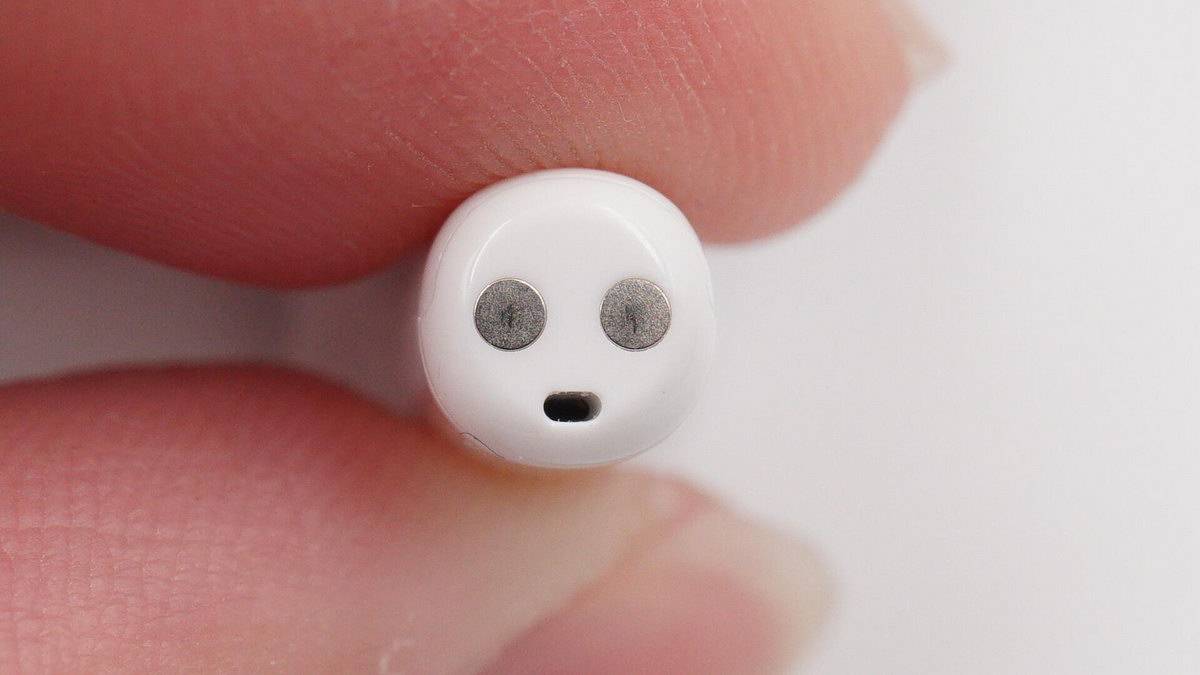

耳机柄底部的充电触点和通话麦克风拾音孔 。
文章图片

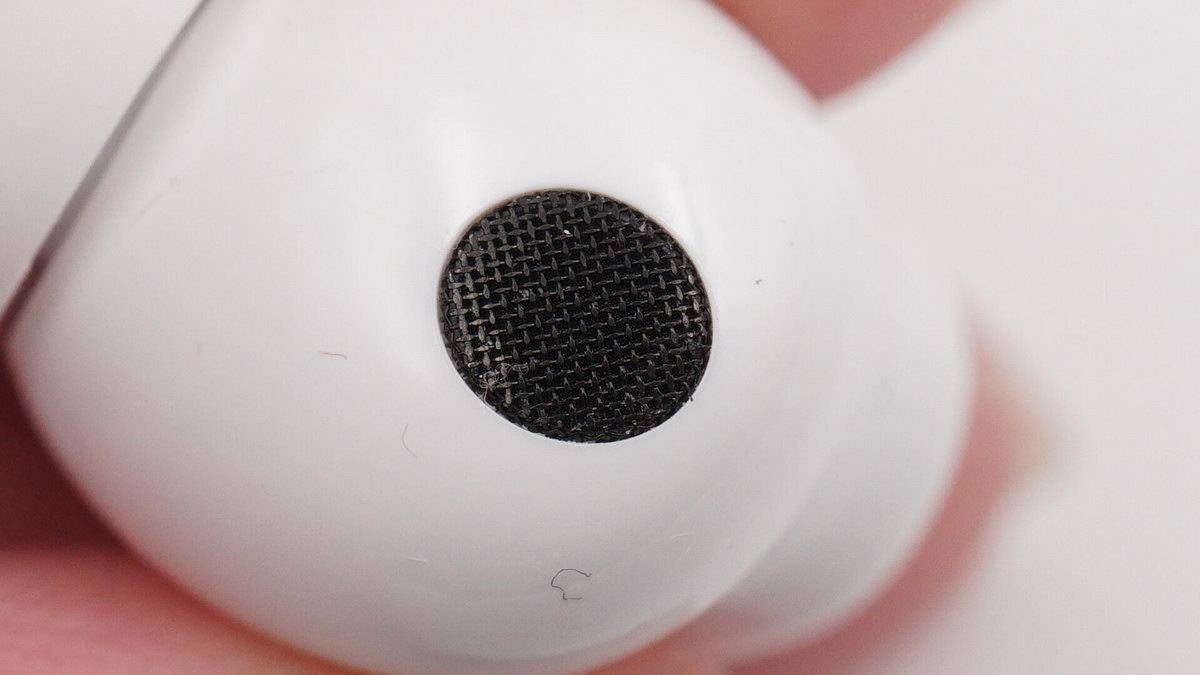

耳机腔体内侧的泄压/调音孔 。
文章图片
出音嘴附近的泄压/调音孔 。
文章图片

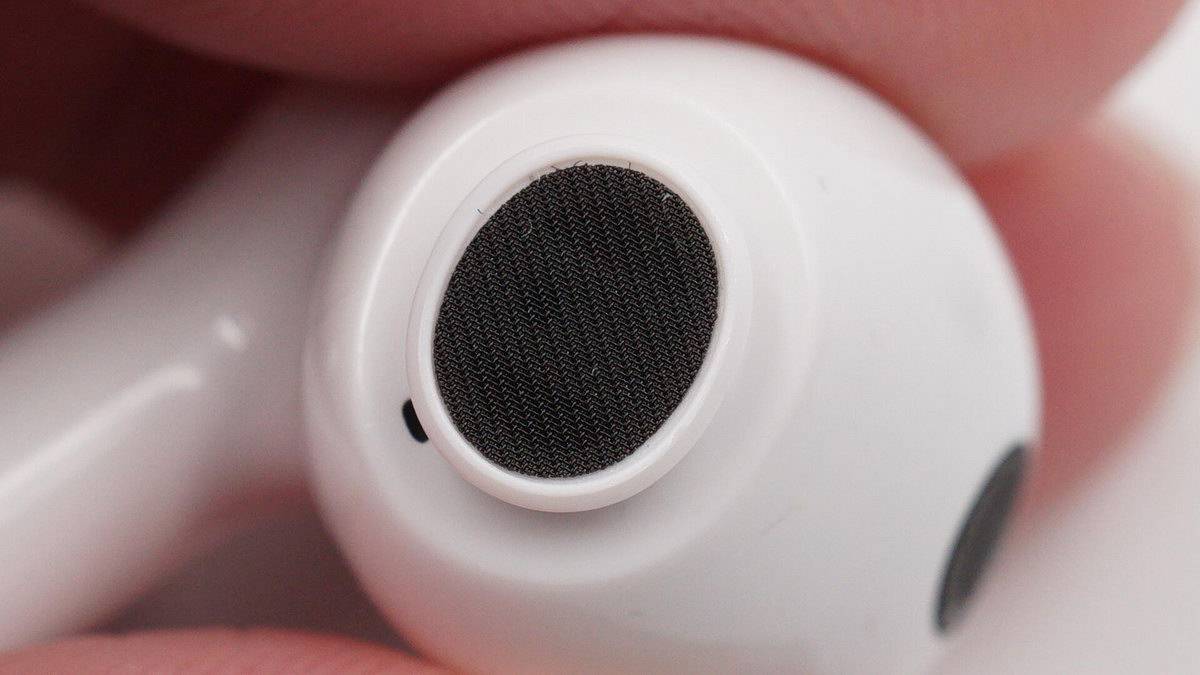

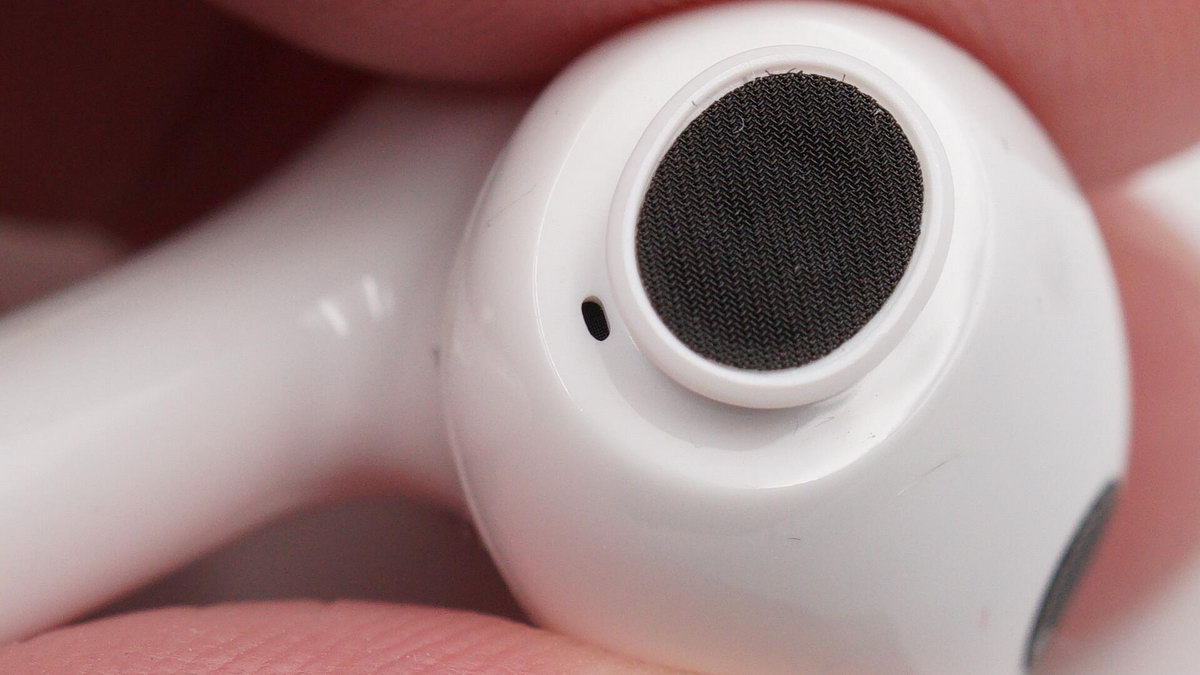

出音嘴处细密的防尘网 ， 阻止异物进入 。
文章图片

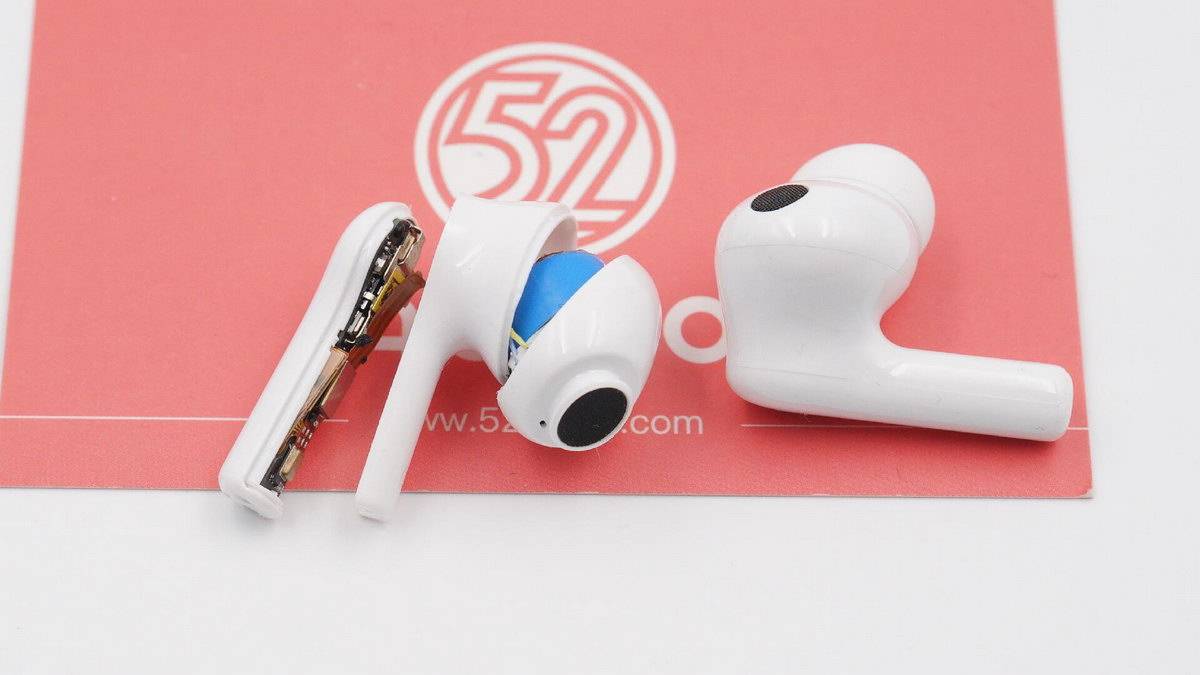

沿壳体内外两侧的合模线拆开耳机 。
文章图片

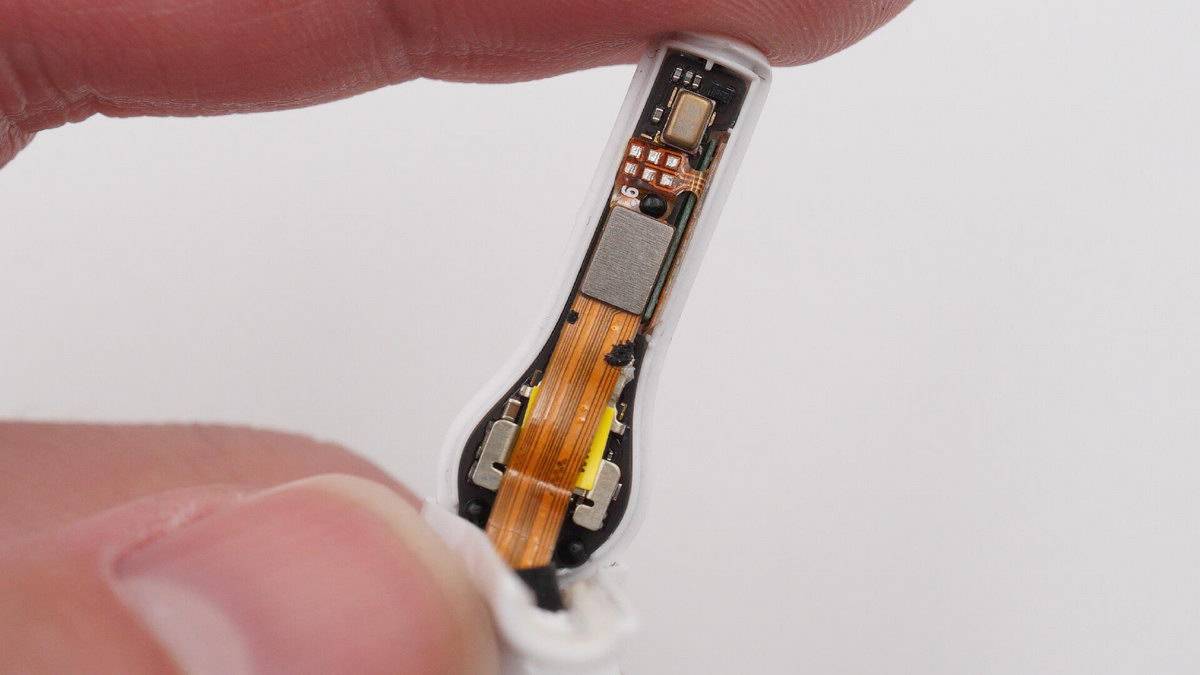

耳机柄内部空间紧凑 ， 有一条FPC连接前腔 。
文章图片
FPC另一端固定在电池上 ， 耳机腔体内的元器件通过导线连接至这一FPC 。
文章图片
连接FPC的共有两组导线 ， 分别是电池和扬声器单元 。
文章图片
吸附充电盒的异形磁铁 ， 根据耳机轮廓进行了切割 。
文章图片

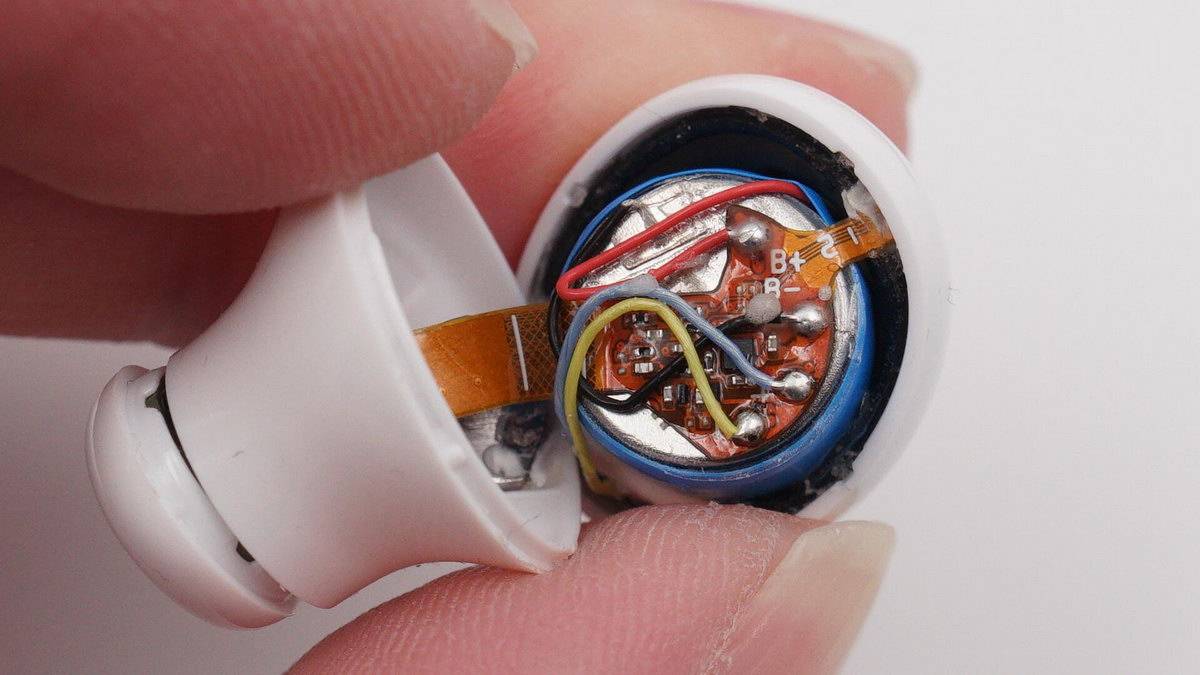

取出耳机内的扣式电池 。
文章图片

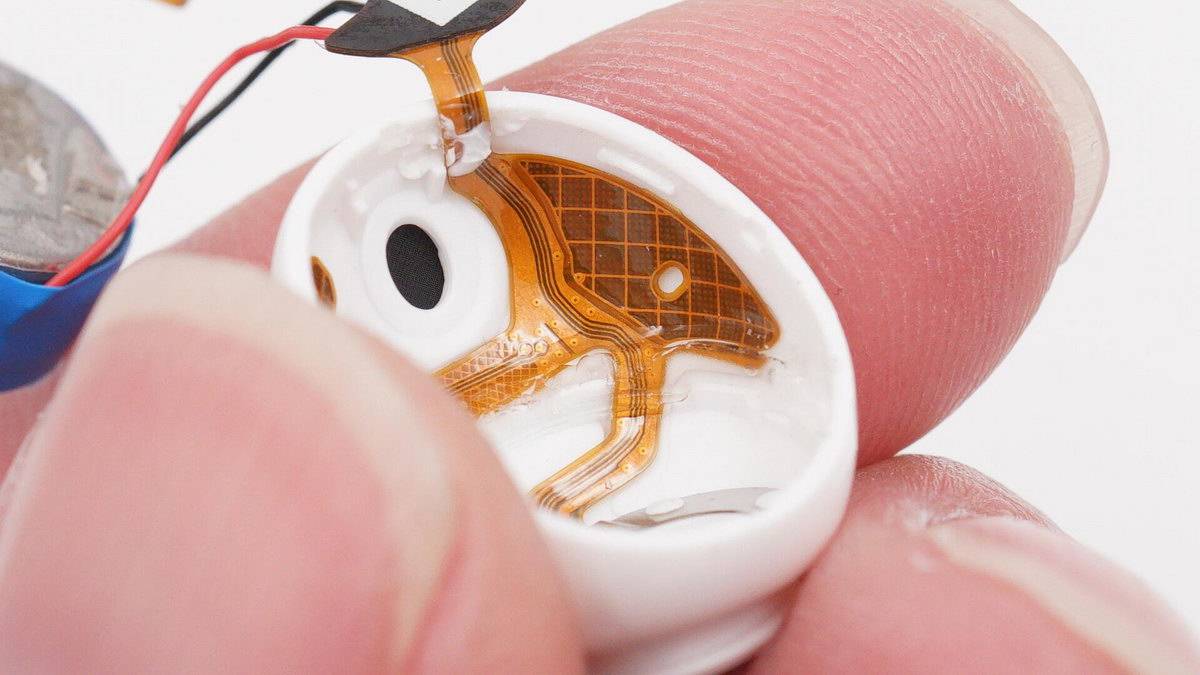

FPC还有一部分连接前腔 ， 同时侧边有导线 ， 生产装配难度不小 。
文章图片

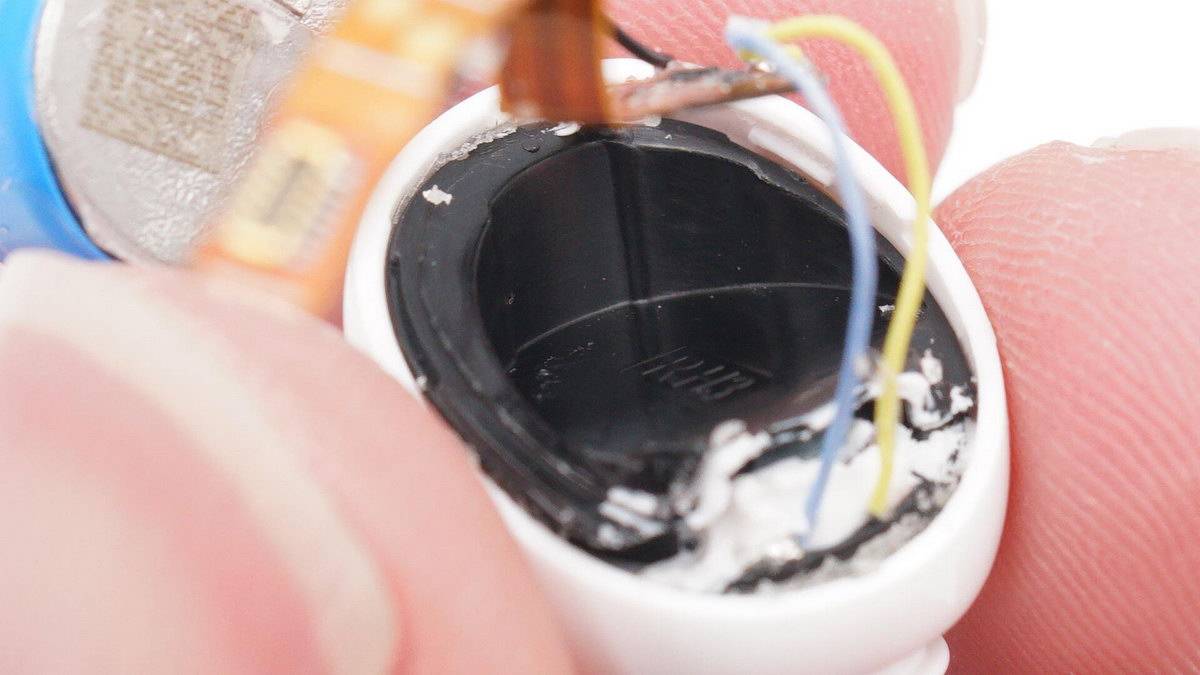

固定电池的黑色支架 ， 倾斜放置利用空间 。
文章图片

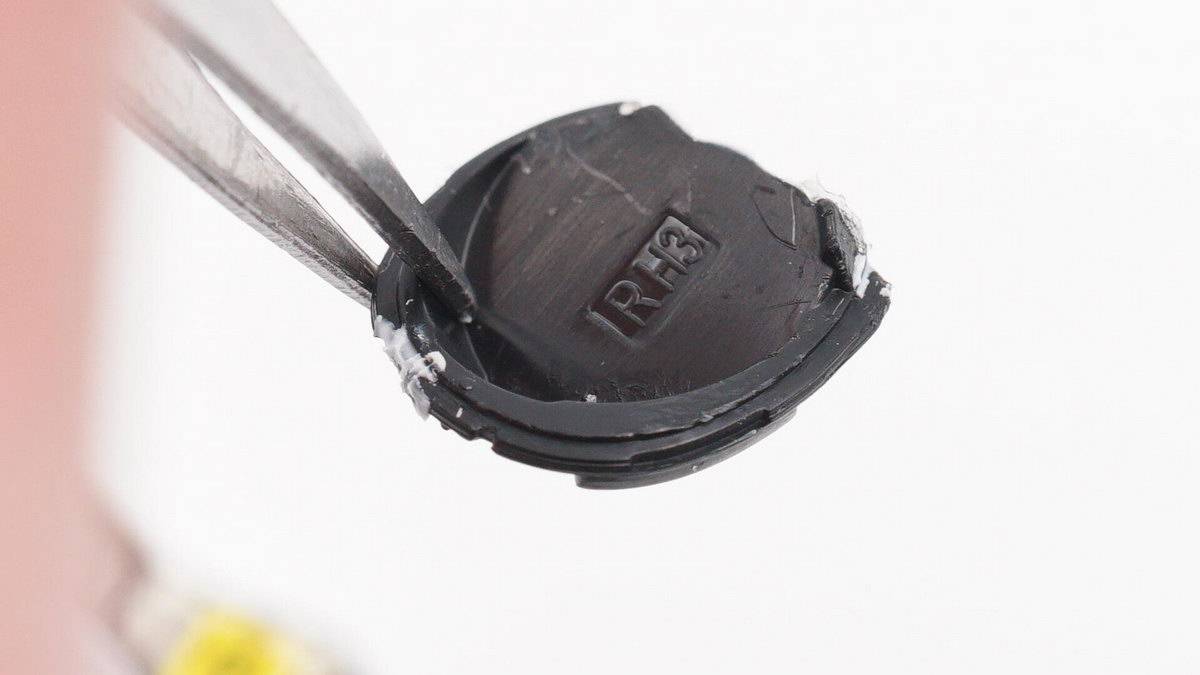

固定电池的黑色支架特写 ， 印有RH3字样 。
文章图片
圆形泄压孔内侧特写 。
文章图片

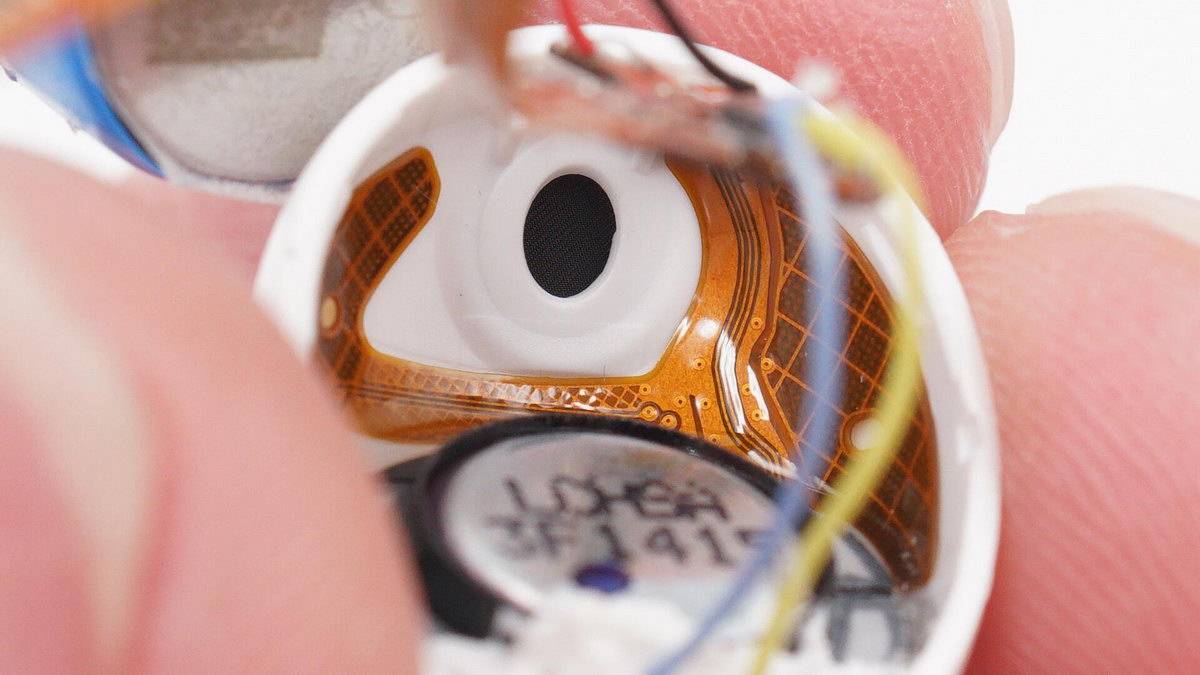

【vivo|拆解报告：vivo TWS 2 真无线降噪耳机】扬声器单元的导线焊点和接缝处使用大量白胶固定 。
文章图片

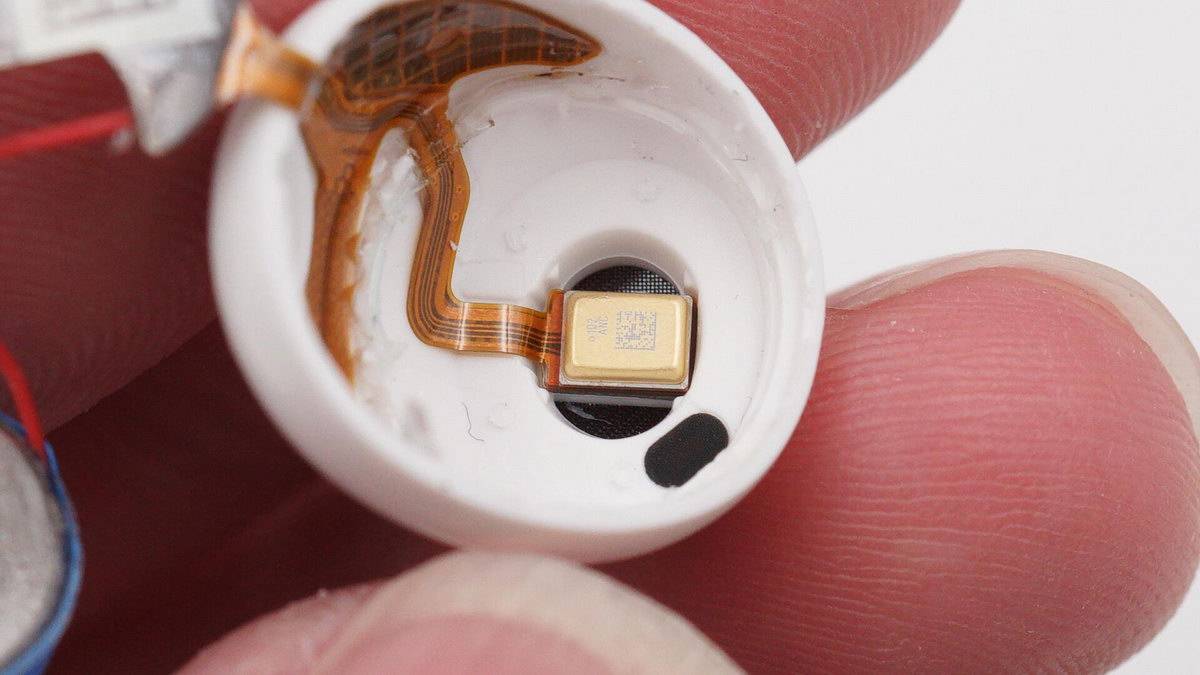

用于拾取耳道内声音的后馈麦克风 。
文章图片
用于入耳检测的FPC位置 。
文章图片

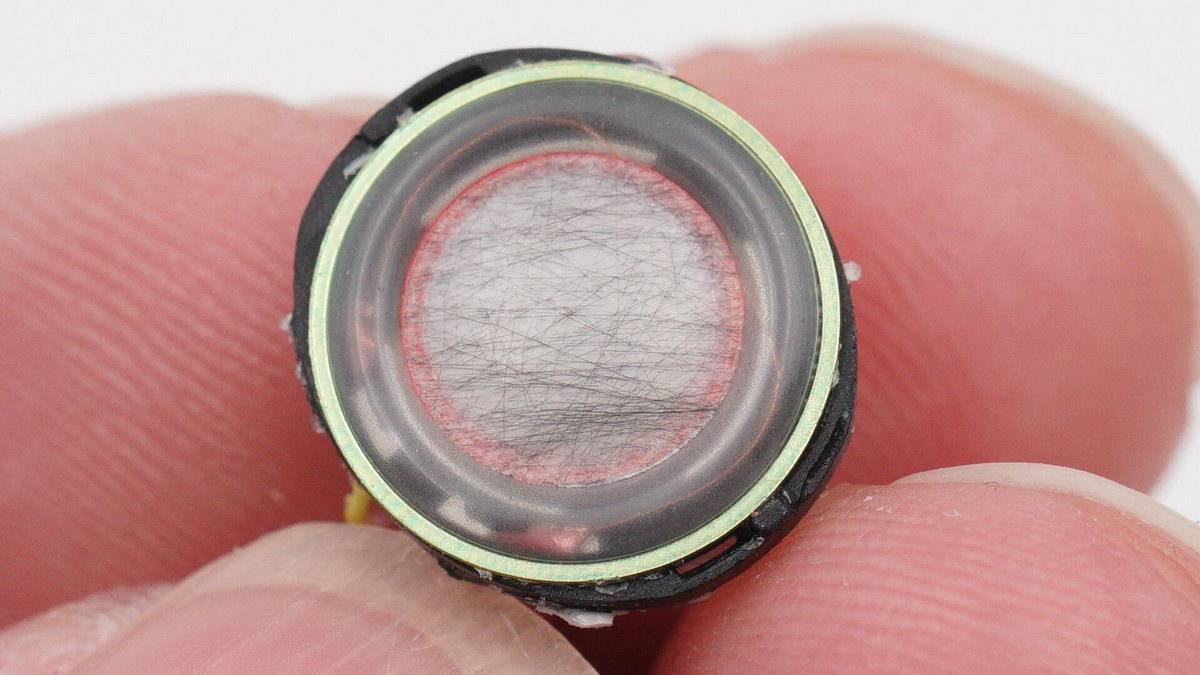

vivo定制的12.2mm大动圈单元特写 ， 官方宣传由一套全新喇叭磁路系统和生物碳纤维复合振膜组成 ， 具有电磁转换效率高、重量轻、刚性好等特点 ， 高频延伸出色 。
文章图片

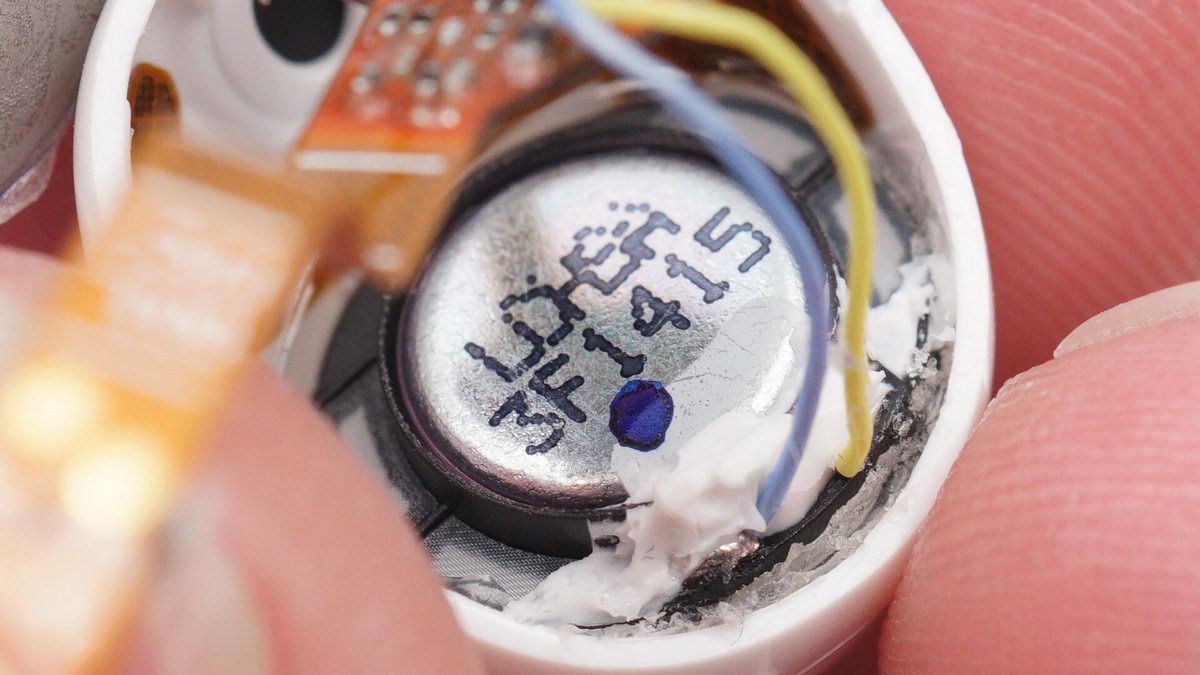

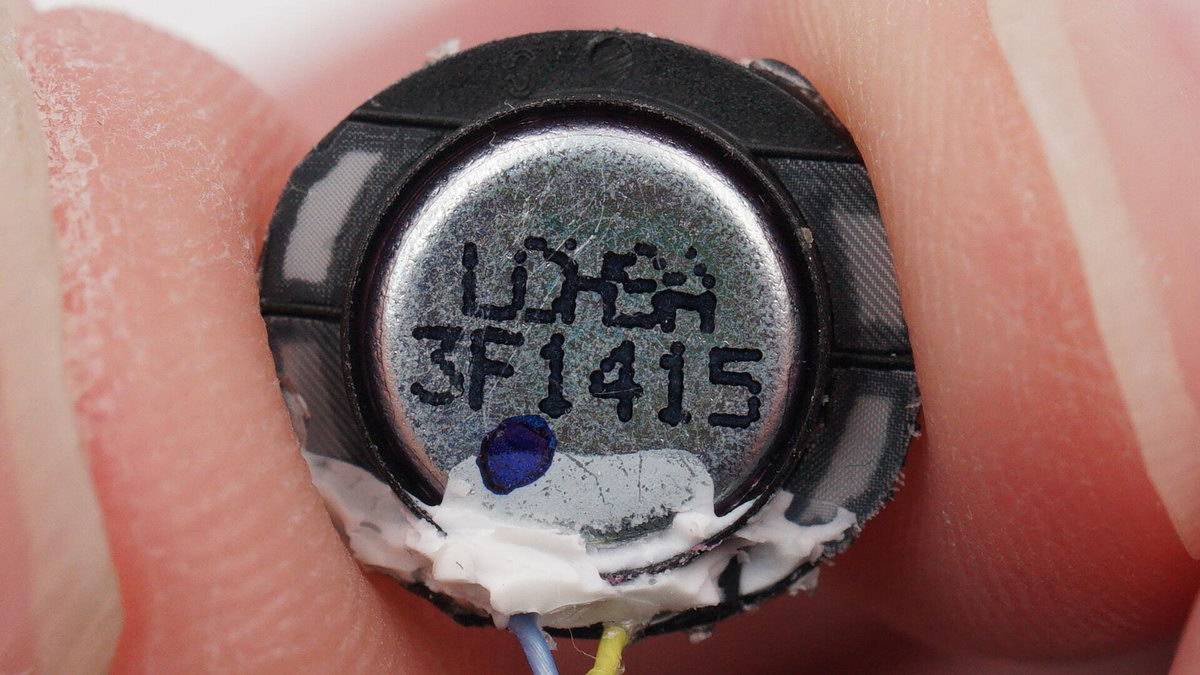

扬声器单元磁铁一侧特写 ， 印有“LDHSA 3F1415”字样 ， 侧边有四个调音孔 。
文章图片

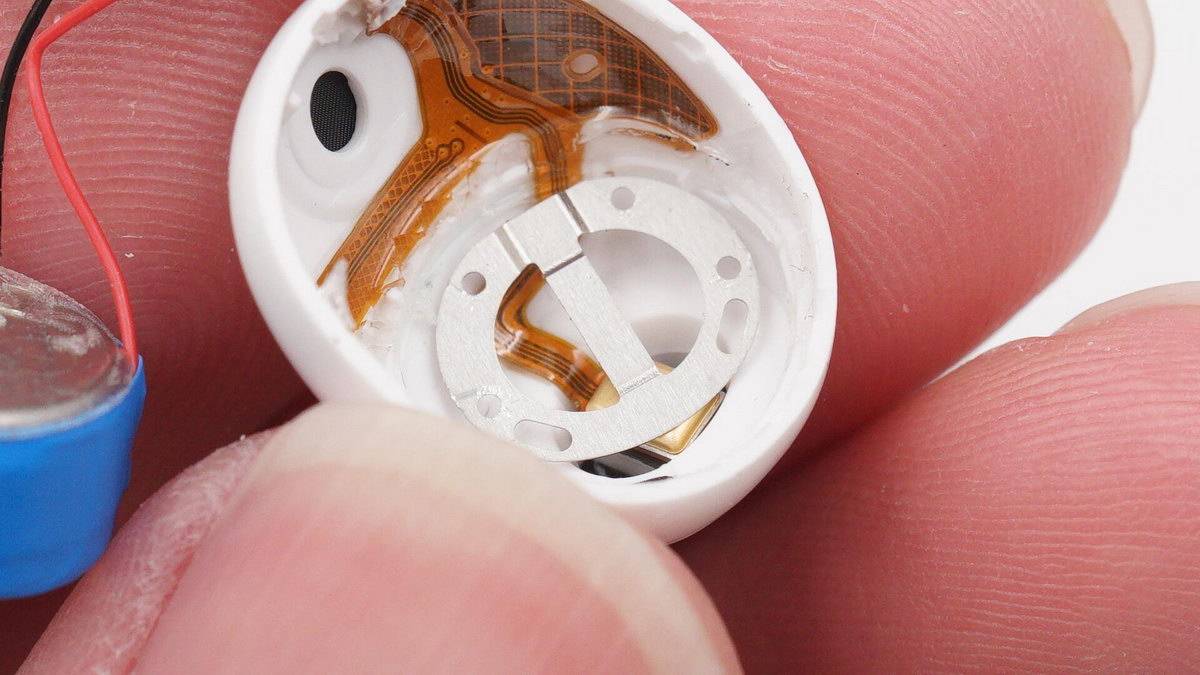

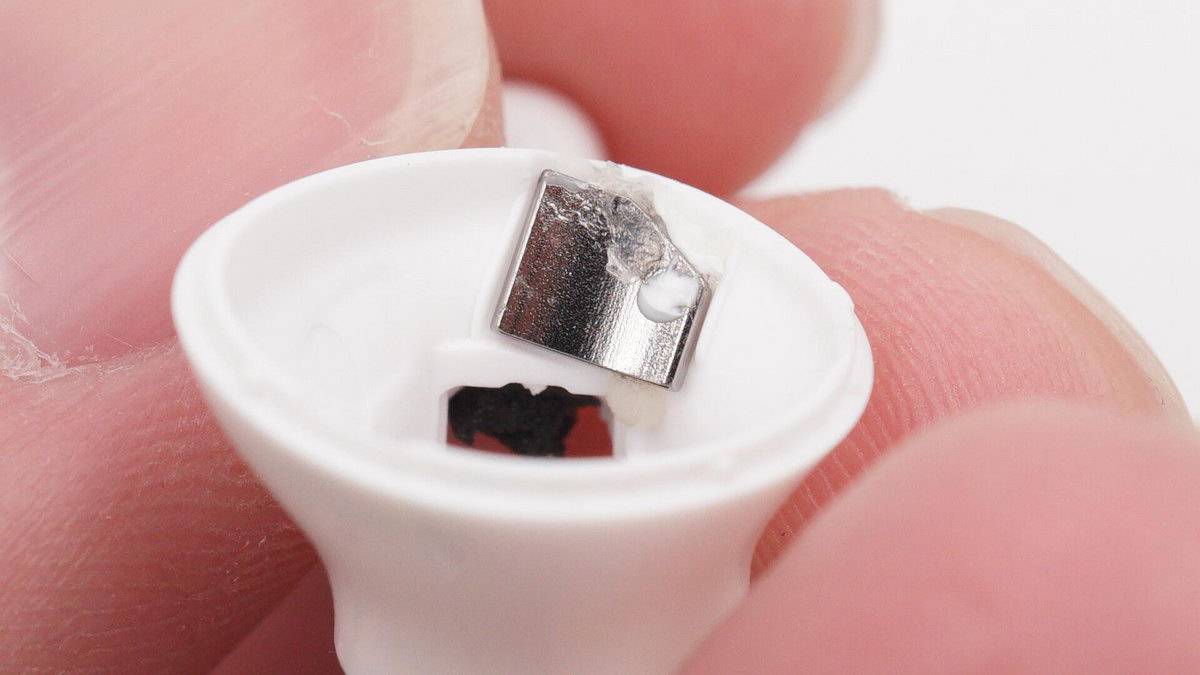

后馈麦克风由一个金属支架固定 ， 固定在机身内部 。
文章图片

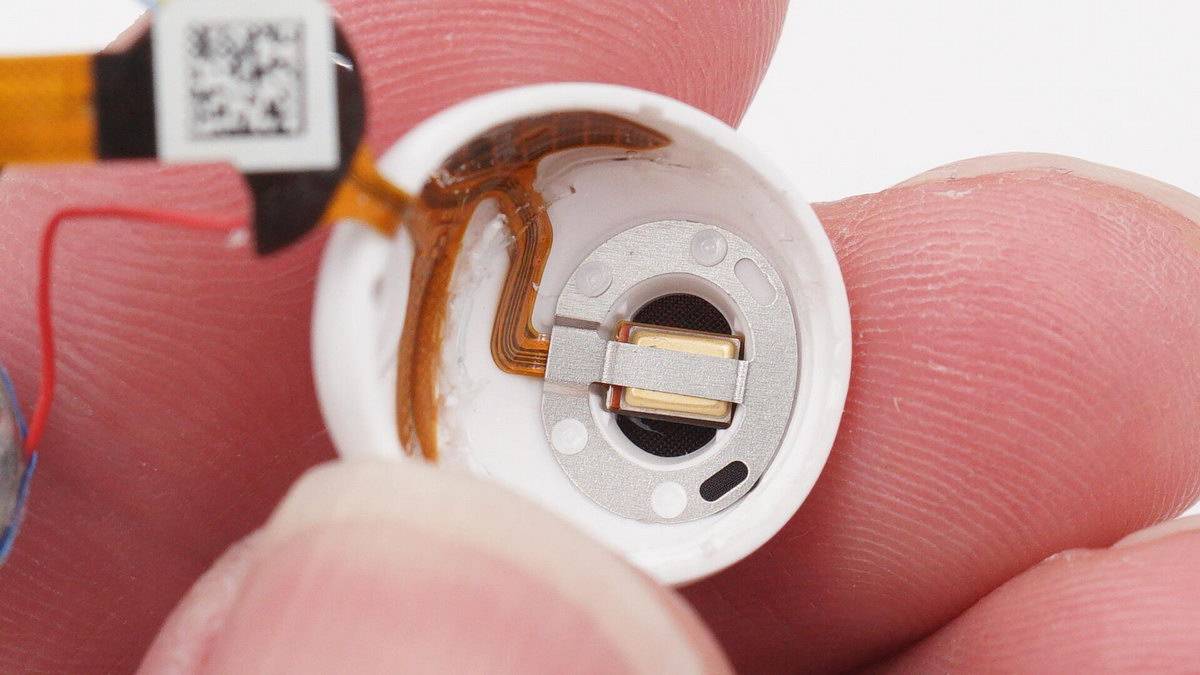

后馈麦克风的设计位置 。
文章图片

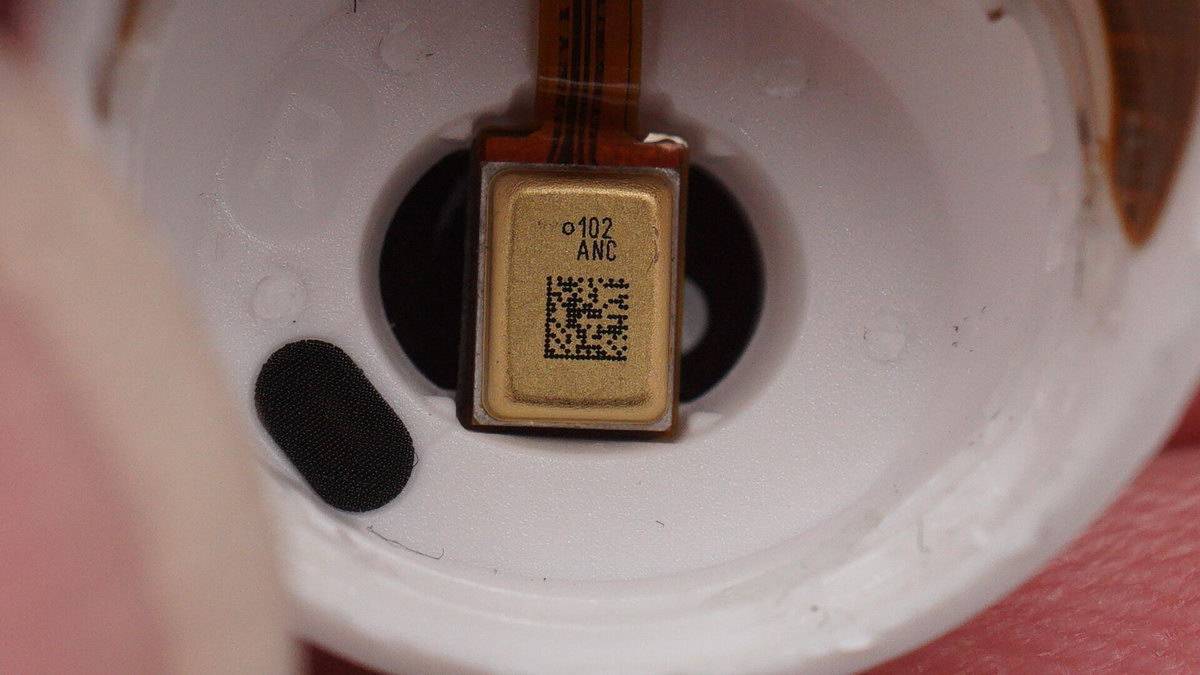

镭雕102 ANC的MEMS降噪专用硅麦特写 。
文章图片

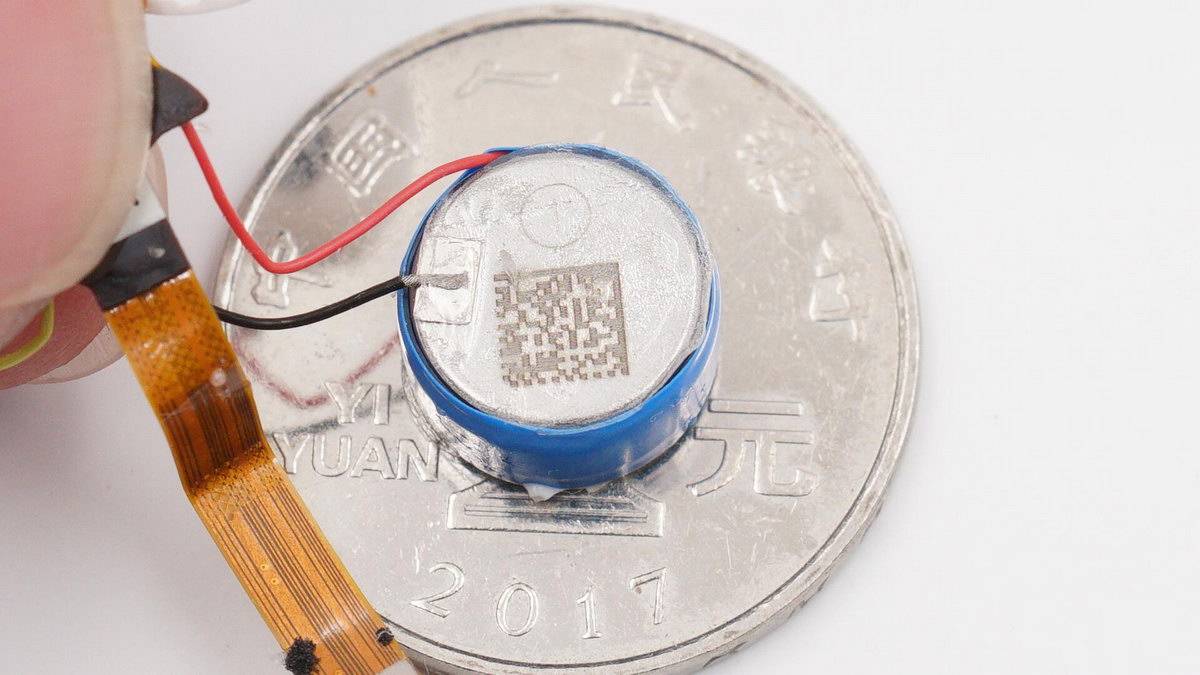

扣式电池与一元硬币的尺寸对比 。
文章图片

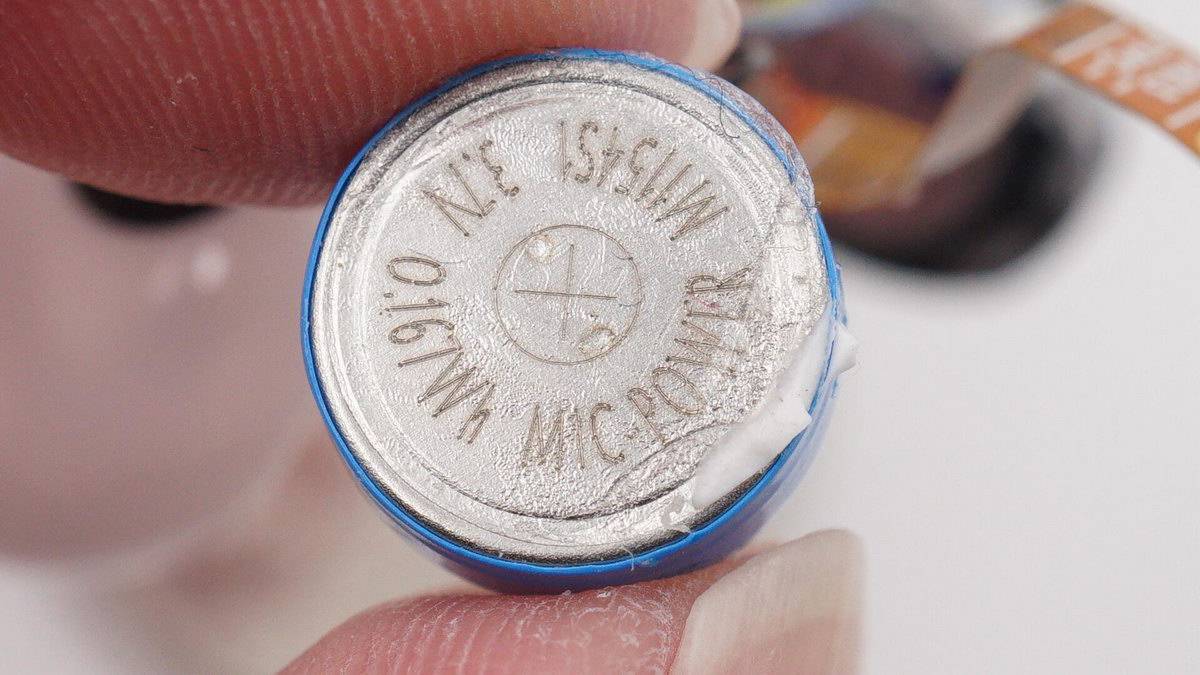

vivo TWS 2 真无线降噪耳机采用的扣式电池来自MIC-POWER微电新能源 ， 型号M1154S1 ， 直径11mm ， 厚度5.4mm ， 额定电压3.7V ， 能量0.167Wh 。
据我爱音频网拆解了解到 ， 目前已有233621、AUKEY傲基、漫步者、Jabra捷波朗、JEET、Klipsch杰士、MEIZU魅族、RHA、UGREEN绿联、vivo、百度等品牌的音频产品大量采用微电新能源的扣式电池 。
文章图片
耳机柄内部结构展示 ， 空间紧密 ， 主板顶部使用支架塑料柱热熔的方式固定 ， 底部有一个挡板 。
文章图片

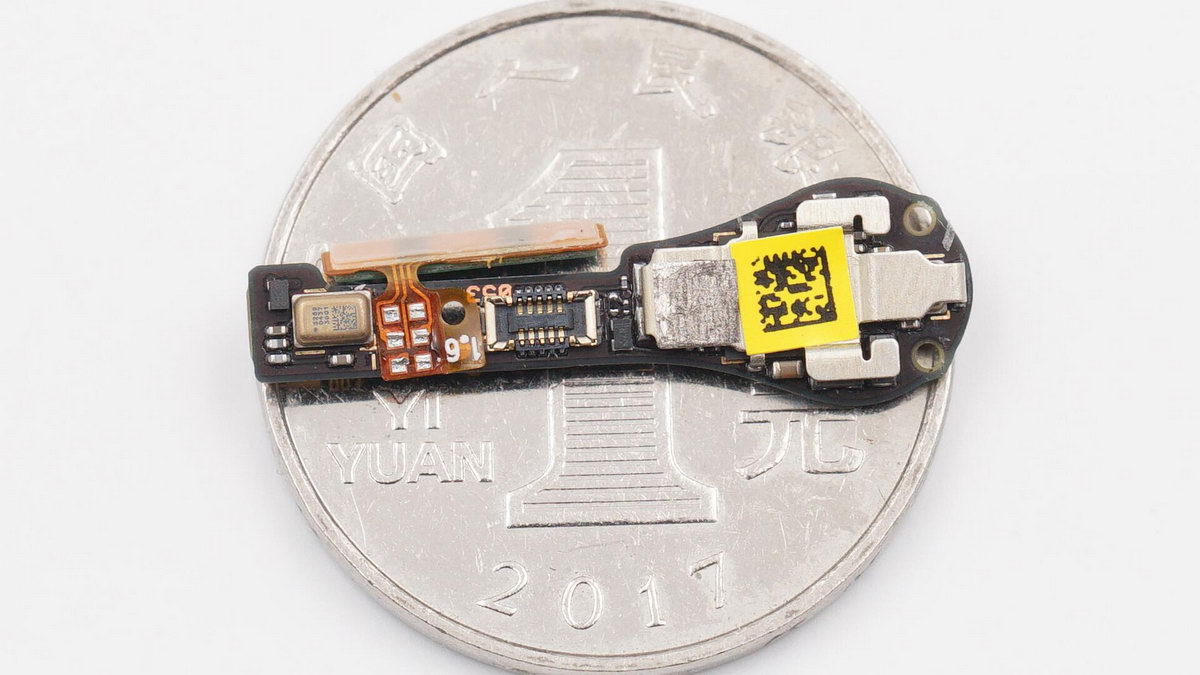

耳机主板与一元硬币的尺寸对比 。
文章图片

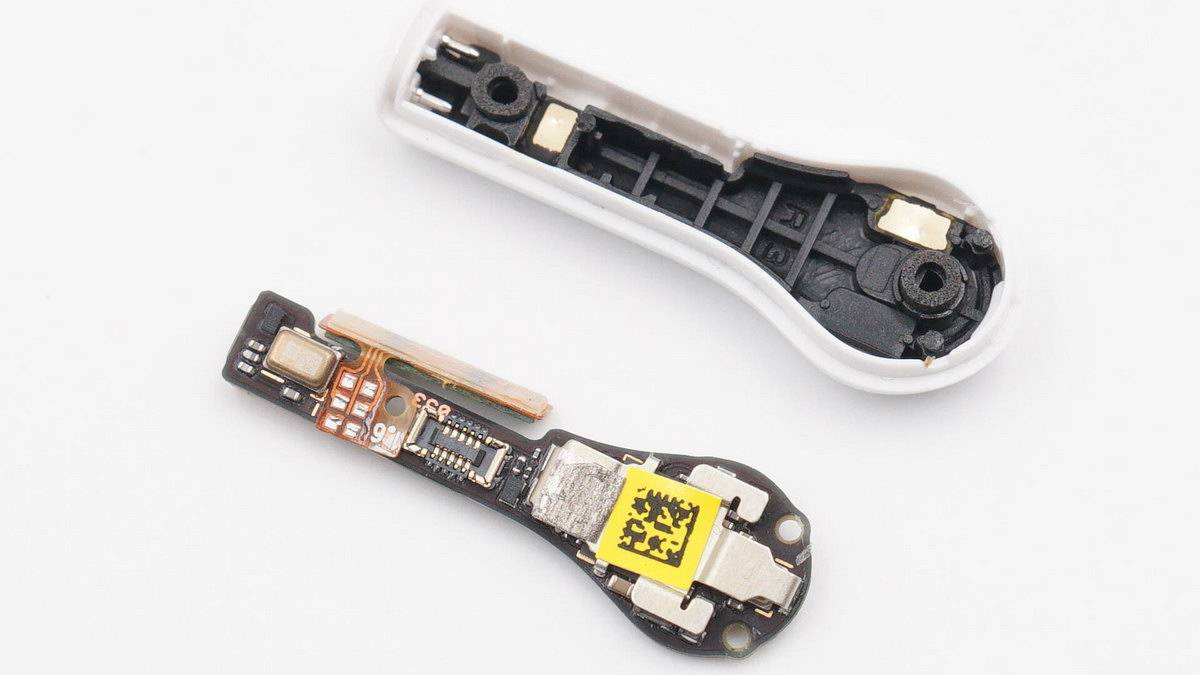

取出主板看看壳体内侧 。
文章图片

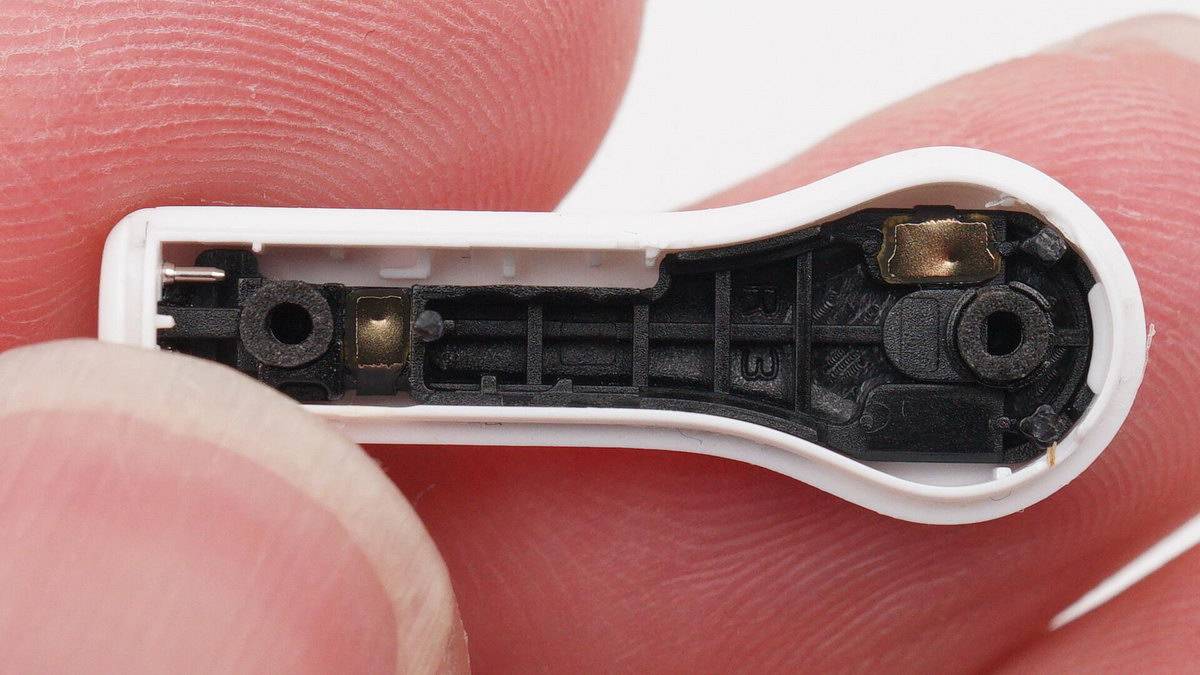

耳机柄壳体内侧有一个黑色支架 ， 固定主板 ， 同时下面有耳机的蓝牙天线 。
文章图片

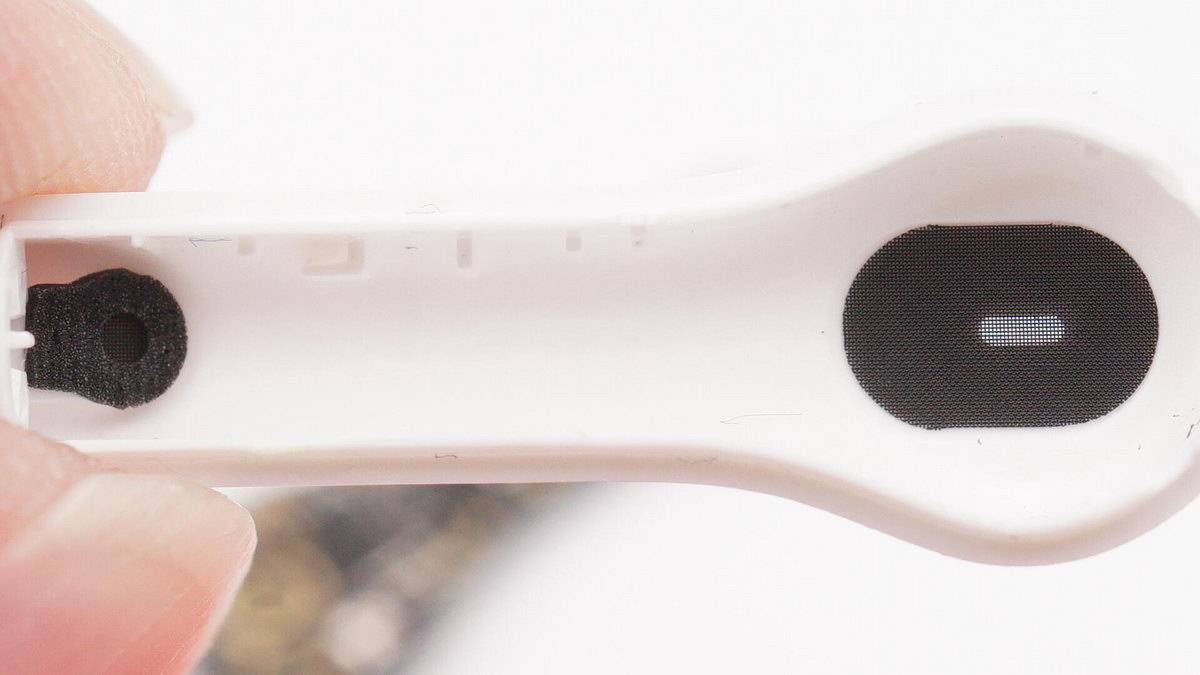

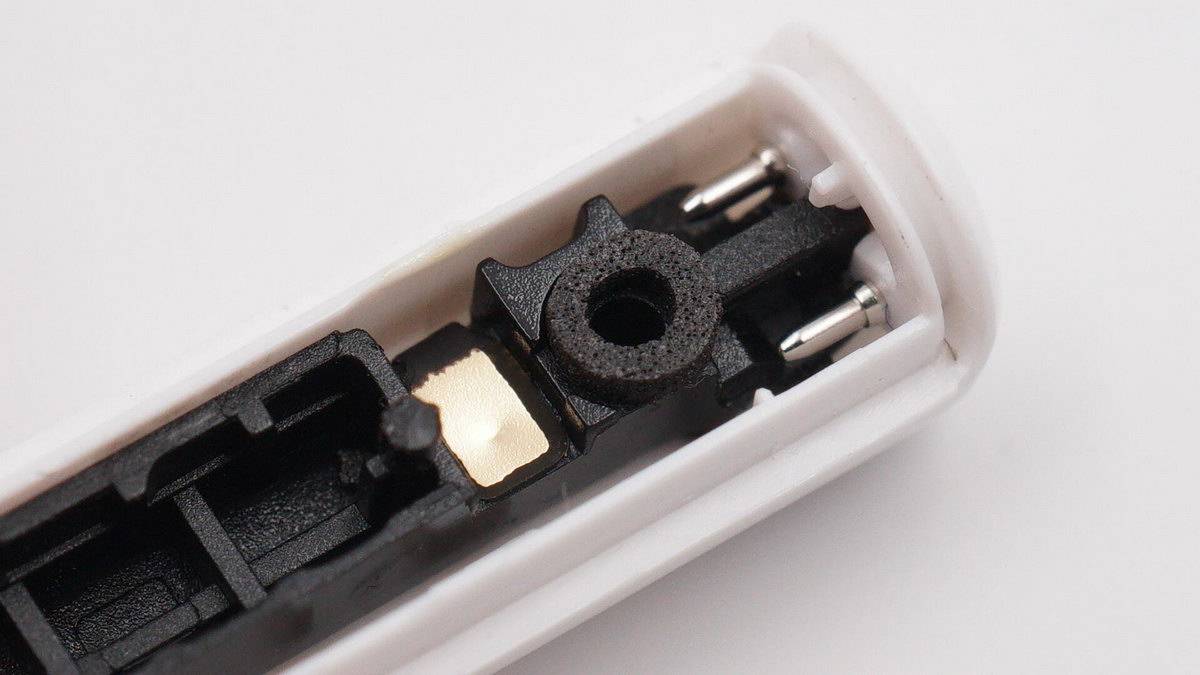

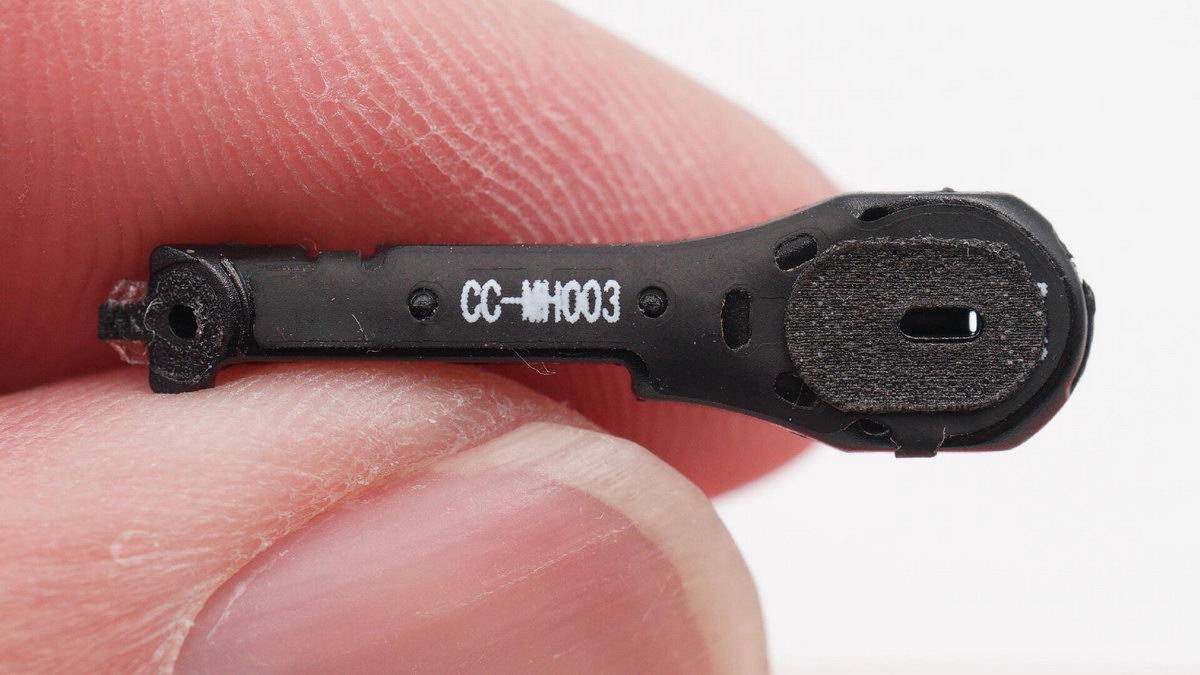

耳机柄底部通话麦克风位置的结构设计 ， 拾音孔比较细长 ， 为了降低风噪的影响 。
文章图片

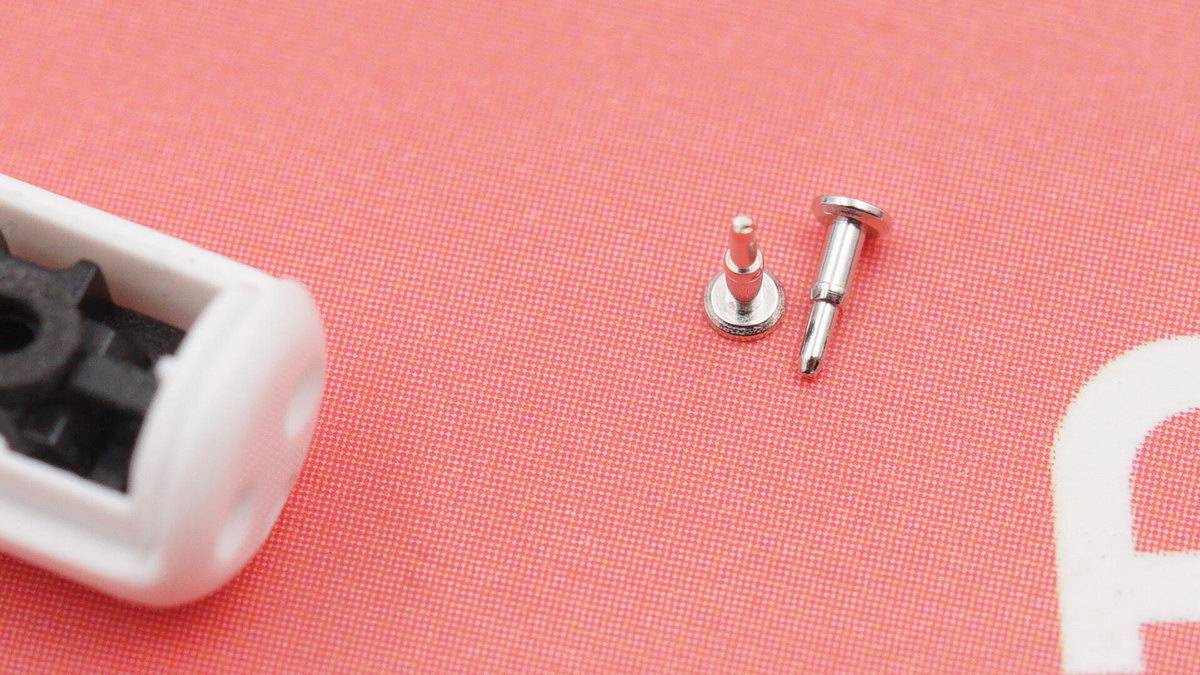

取出给耳机充电的银色顶针 。
文章图片
耳机柄壳体内侧展示 。
文章图片
耳机采用FPC贴片天线 ， 覆盖面积较大 。
文章图片

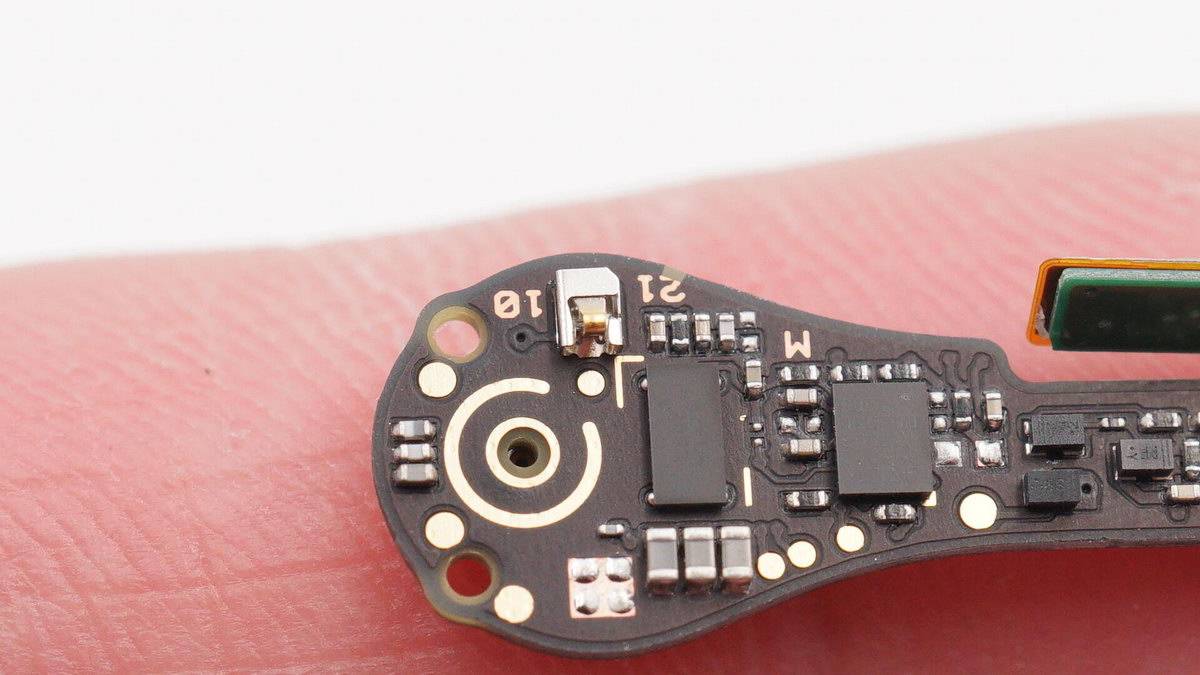

耳机主板一侧电路展示 。
文章图片

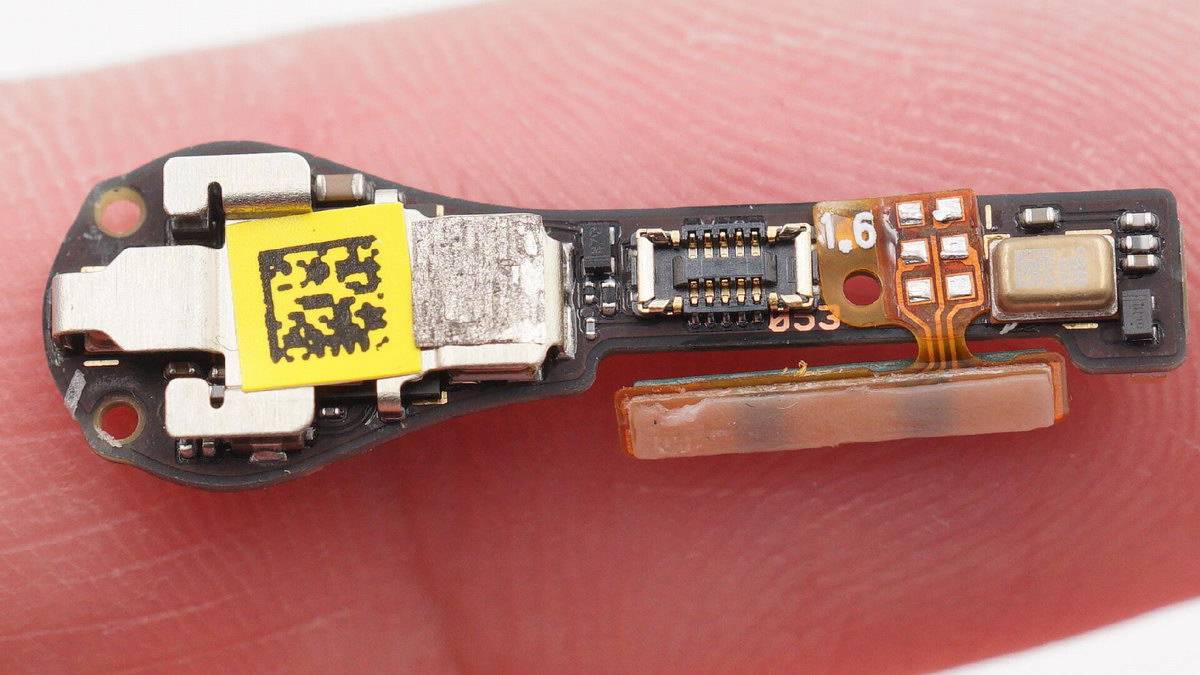

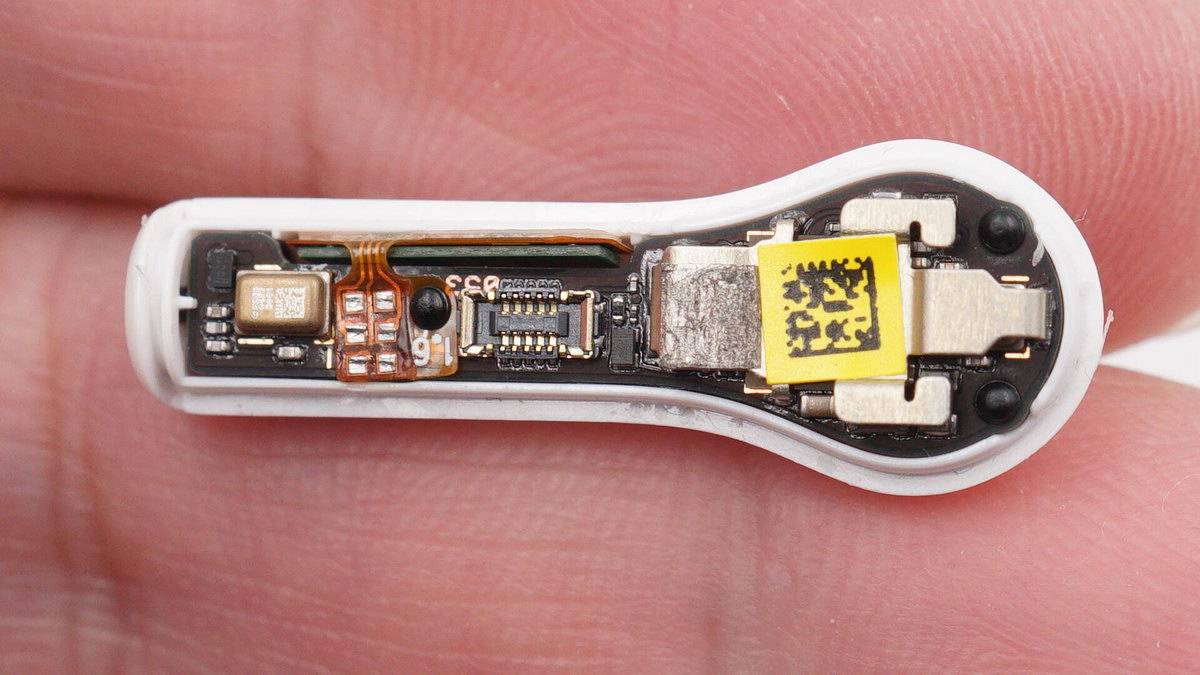

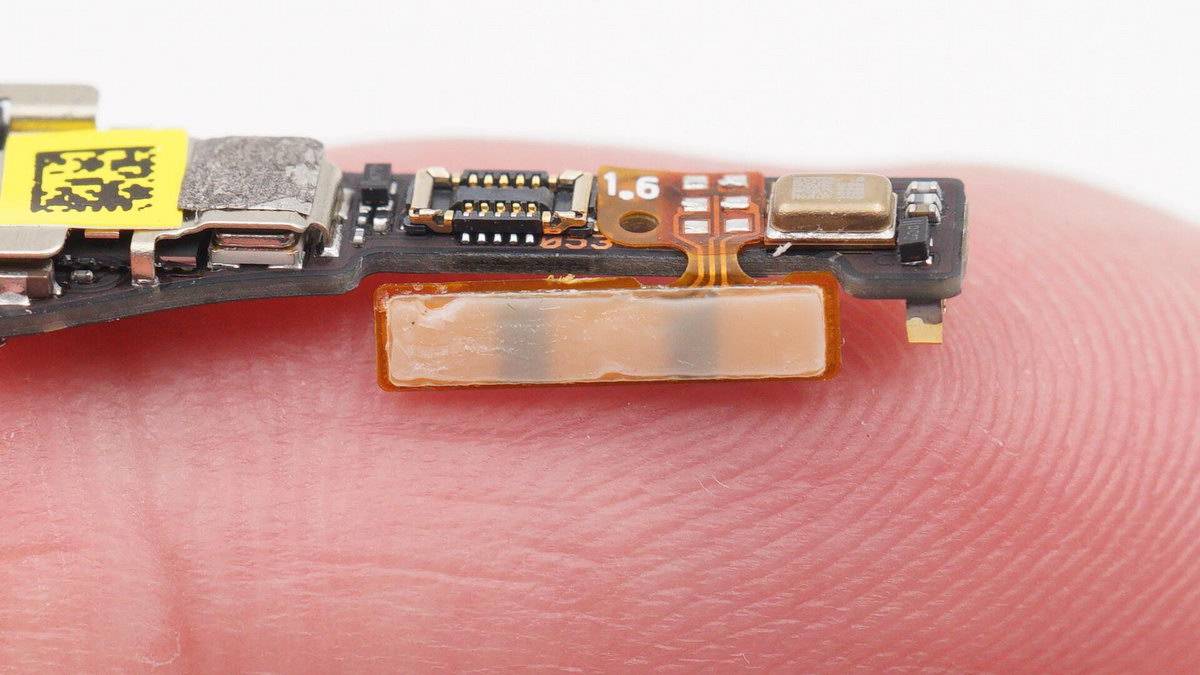

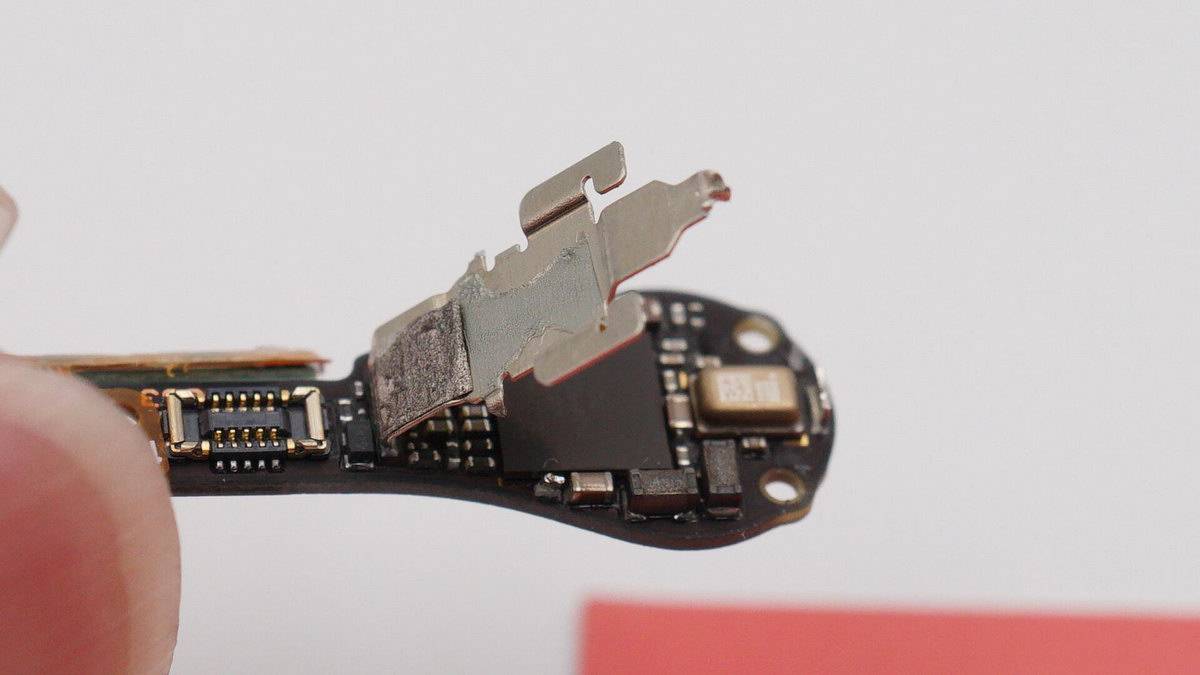

耳机主板另一侧电路展示 ， 与电池和FPC接触位置有金属屏蔽罩 ， 压力传感器排线焊接在耳机主板上 。
文章图片
打开金属屏蔽罩 ， 看到下面是主控芯片 。
文章图片

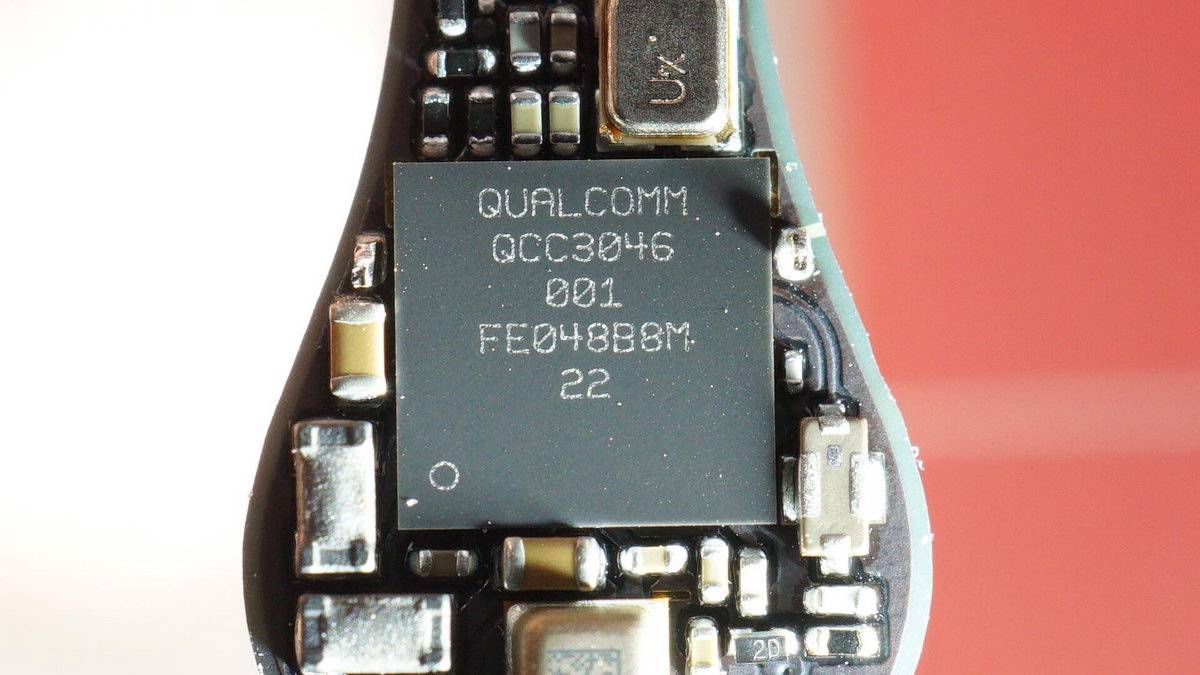

vivo TWS 2 真无线降噪耳机的主控芯片是高通QCC3046蓝牙音频SoC ， 此前在vivo TWS Neo上首发 ， 是高通aptX? Adaptive技术首次应用于真无线耳机 ， 此次vivo TWS 2则是首批支持高通自适应主动降噪技术的真无线耳机 。
高通QCC3046采用WLCSP封装方式 ， 支持蓝牙5.2 ， 支持高通aptX? Adaptive编解码器 ， 可根据手机播放内容的类型 ， 通过独特的技术自动调节提供最佳音质或低时延 ， 同时还考虑到外部射频环境以支持稳健的连接 ， 兼顾用户体验和续航 。
据我爱音频网拆解了解到 ， 目前市面上已有Anker、Bose、拜亚动力、B&O、Cleer、漫步者、杰士、小鸟、小米、微软、OPPO、vivo、索尼、万魔等知名品牌大量采用了高通的蓝牙音频SoC 。
文章图片

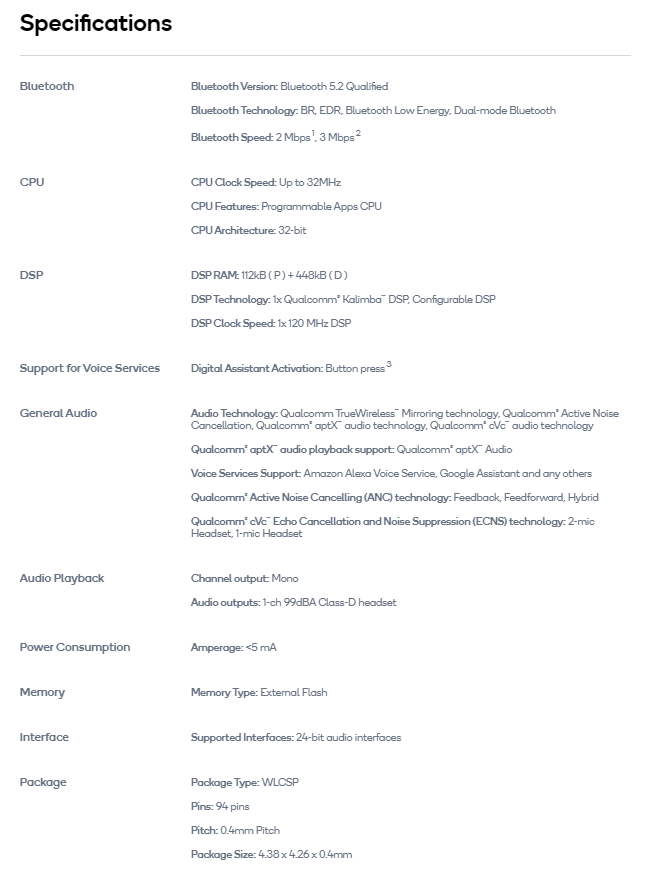

Qualcomm高通QCC3046详细资料 。
文章图片
丝印Z7ELW 2053的存储器IC 。
文章图片

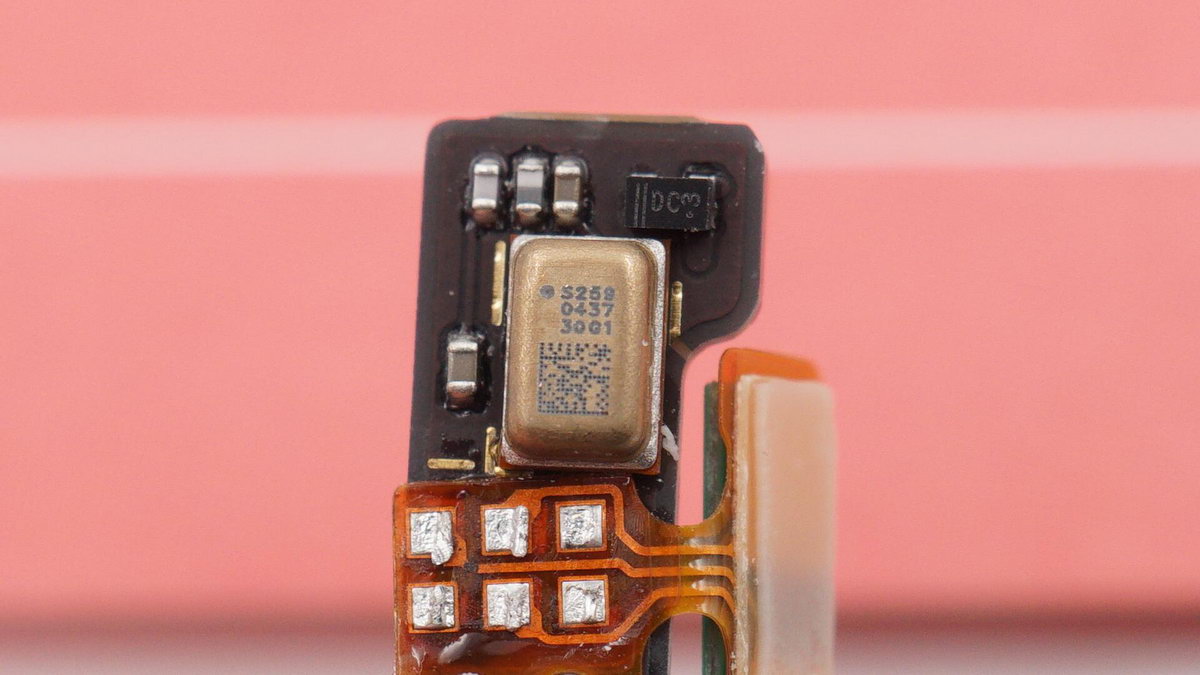

镭雕S259 0437 3001的前馈硅麦 。
文章图片
镭雕S259 0437 3001的通话硅麦 。
文章图片

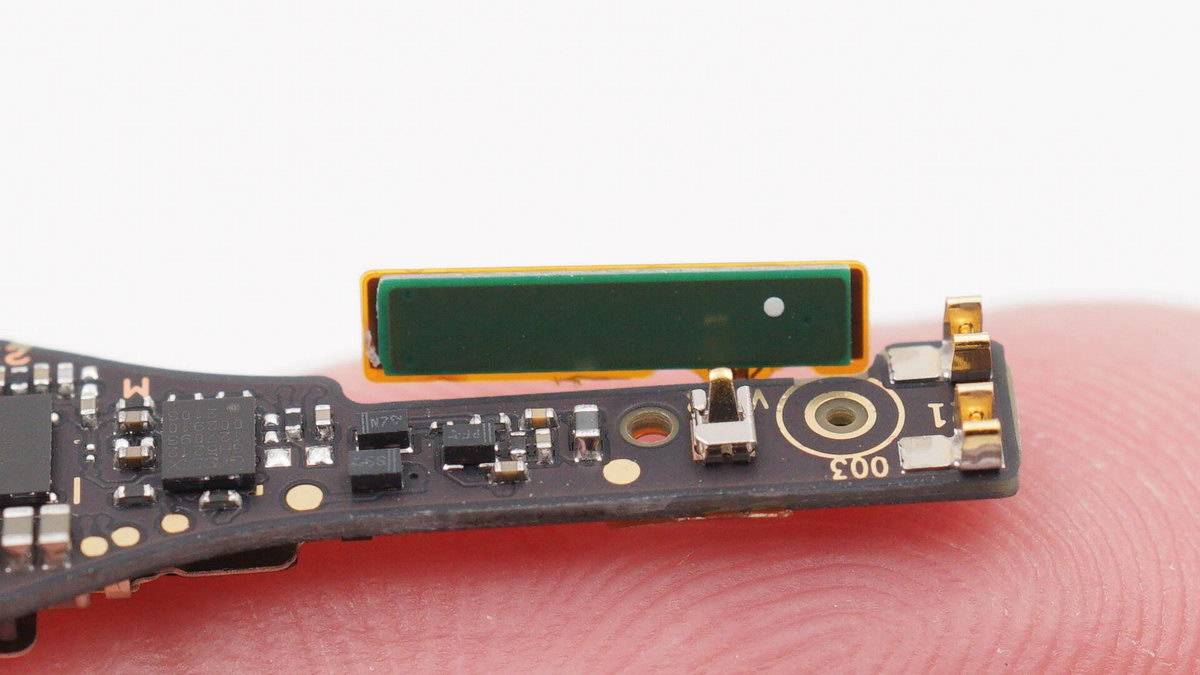

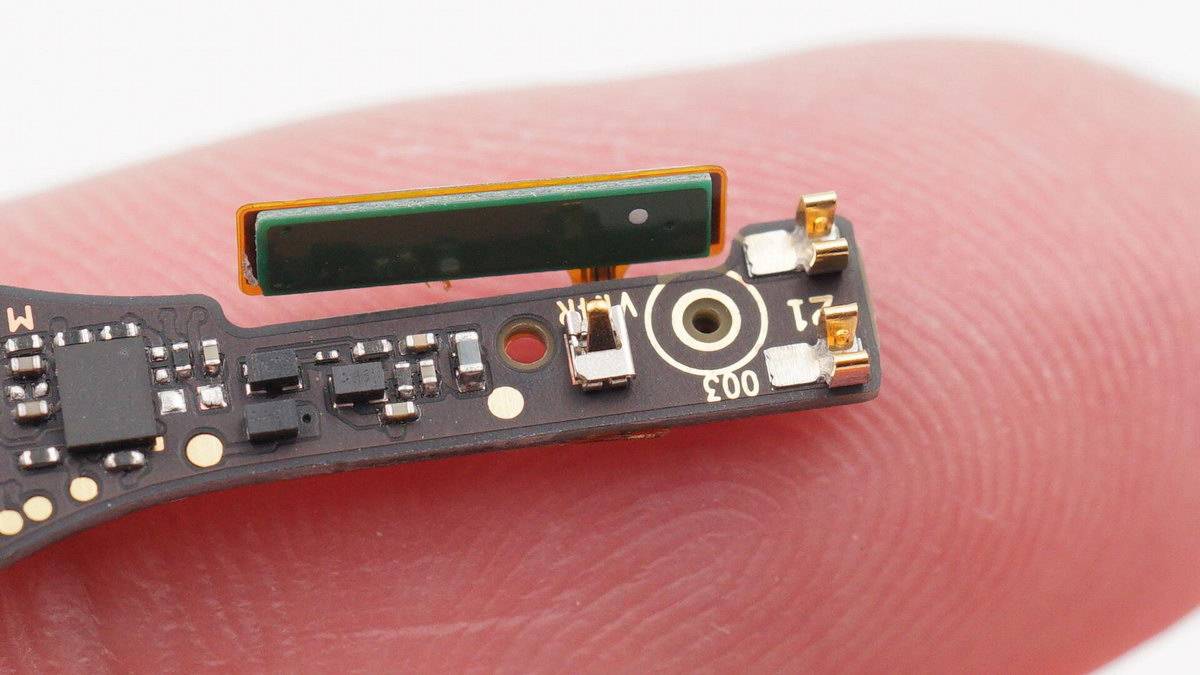

GOODiX汇顶科技GH6212 ， 压力感应、触控及佩戴检测等功能的多合一交互传感器 。
文章图片
压力传感器与壳体接触一面 。
文章图片
压力传感器另一面展示 。
文章图片
给耳机充电的顶针接触金属弹片后给电池供电 ， 免焊接、便于组装 。
文章图片

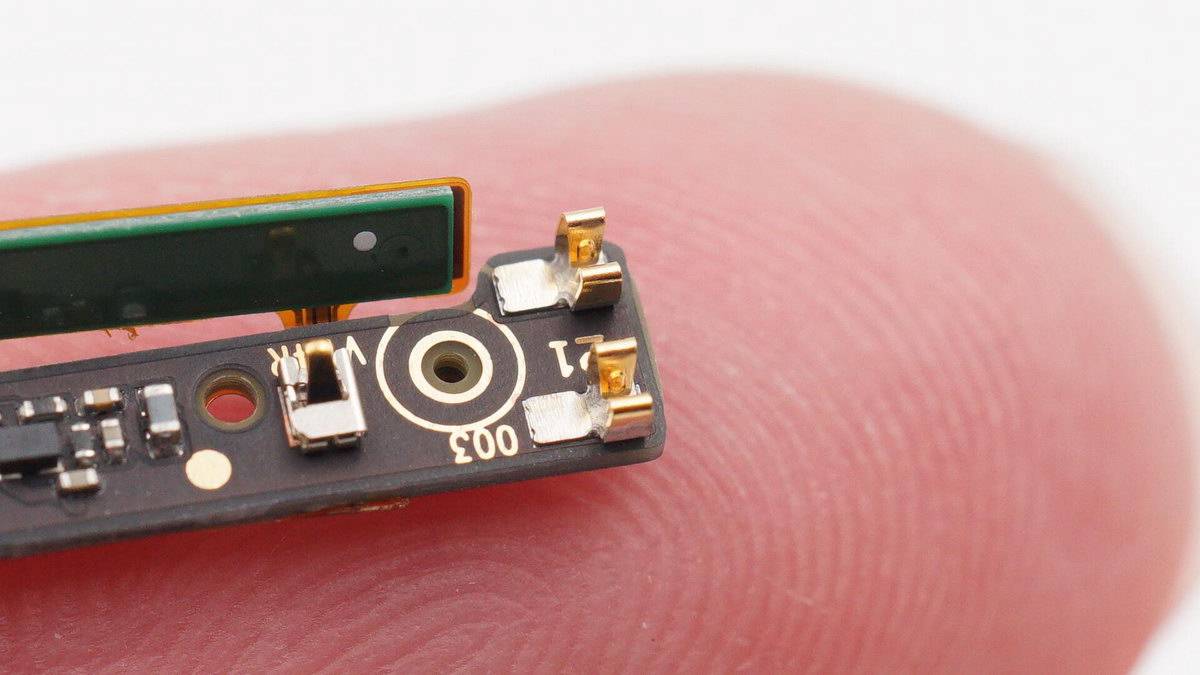

连接蓝牙天线的金属弹片 。
文章图片
连接蓝牙天线的另一金属弹片 ， 旁边是前馈麦克风的拾音孔 。
文章图片

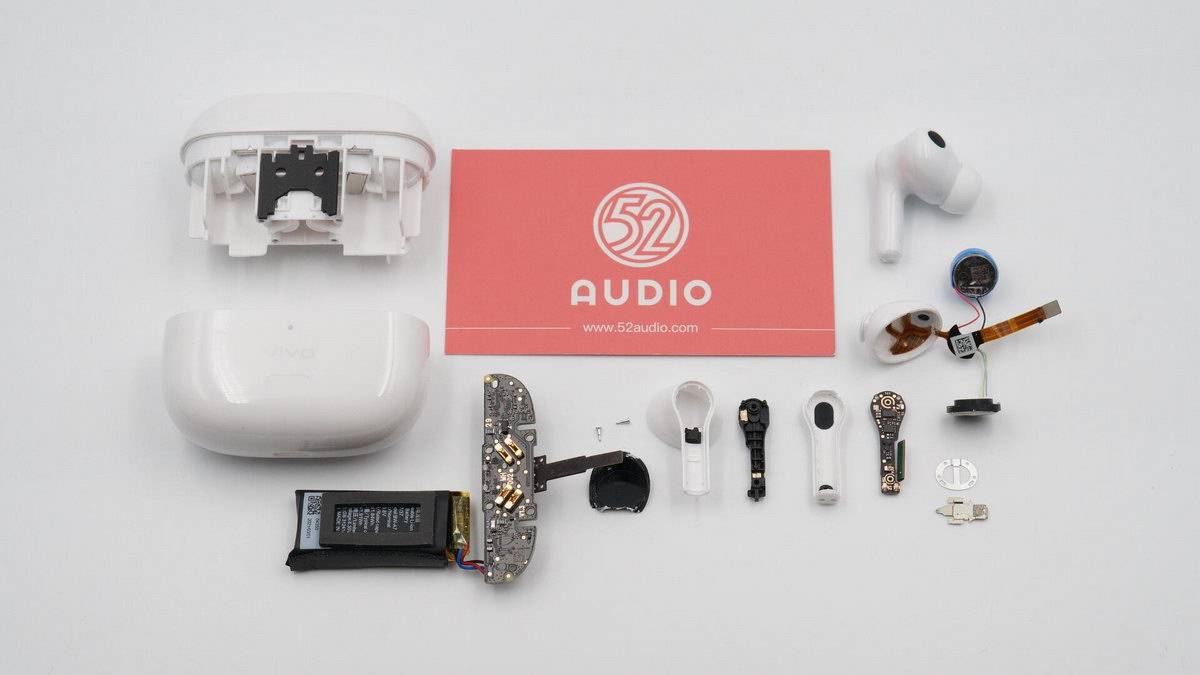

拆解全家福 。
我爱音频网总结
vivo TWS 2 真无线降噪耳机的充电盒采用圆角方形设计 ， 耳机柄外观延续vivo TWS耳机的流线造型 ， 新采用入耳式设计以应对主动降噪功能的需求 ， 购买时选择星际蓝配色辨识度会更高一些 。
内部电路方面 ， vivo TWS 2 通过USB Type-C接口输入电源 ， 充电盒不支持无线充电功能；TI德州仪器BQ24157支持输入耐压保护 ， 用于内置电池的充放电；芯海科技CS32F031高可靠信号链MCU用于充放电模块管理、电池电量管理、耳机通讯等充电盒控制功能；软包电池额定容量485mAh ， 能量密度较高 。
vivo TWS 2 耳机上的开孔较少、一体性强 ， 内部空间紧凑；主动降噪采用自适应主动降噪 ， 主控芯片高通QCC3046集成了降噪技术 ， 并且支持蓝牙5.2版本和高通aptX? Adaptive编解码技术；耳机通话降噪采用三麦方案 ， 其中两颗降噪麦克风复用主动降噪麦克风 ， 通话麦克风的拾音孔比较细长 ， 以降低风噪的影响；耳机的入耳检测、压力感应和触控方案来自汇顶科技；扣式电池容量约45mAh ， 来自微电新能源 。
