芯片是如何制造的？
碳化硅芯片与传统硅基芯片有什么区别？
碳化硅 ， 又叫宽禁带半导体 ， 第三代半导体
以碳化硅和氮化镓为代表的宽禁带半导体材料 ， 突破原有半导体材料在大功率、高频、高速、高温环境下的性能限制 ， 在5G通信、物联网、新能源、国防尖端武器装备等前沿领域 ， 发挥重要作用 。 在摩尔定律遇到瓶颈、中国智造2025的大背景下 ， 宽禁带半导体材料 ， 无疑是中国半导体产业弯道超车的一次好机会！
Tips：第一代半导体材料 包括Si（硅）、Ge（锗）等 ， Si以优异性能、低廉价格及成熟的工艺 ， 在大规模集成电路领域地位不可撼动；Ge是半导体发明初期使用的材料；第二代半导体材料 包括GaAs（砷化镓）、InP（磷化铟）等 ， GaAs主要用于大功率发光电子器件和射频器件 ， 例如半导体激光器；第三代导体材料 包括SiC（碳化硅）、GaN（氮化镓）等 ， GaN主要用于光电器件和微波射频器件 ， 例如充电器；SiC主要用于功率器 ， 例如电源产品 。
文章图片
碳化硅芯片这样制造
新材料 ， “芯”未来！碳化硅芯片 ， 取代传统硅基芯片 ， 可以有效提高工作效率、降低能量损耗 ， 减少碳排放 ， 提高系统可靠性 ， 缩减体积、节约空间 。
以电动汽车为例 ， 采用碳化硅芯片 ， 将使电驱装置的体积缩小为五分之一 ， 电动汽车行驶损耗降低60%以上 ， 相同电池容量下里程数显著提高 。
文章图片
面向未来的碳化硅芯片要如何制造？这就不得不提到一个概念：元胞 。 一般来说 ， 芯片是晶圆切割完成的半成品 。 每片晶圆集成了数百颗芯片（数量取决于芯片大小） ， 每颗芯片由成千上万个元胞组成 。 那元胞究竟要如何制造呢？

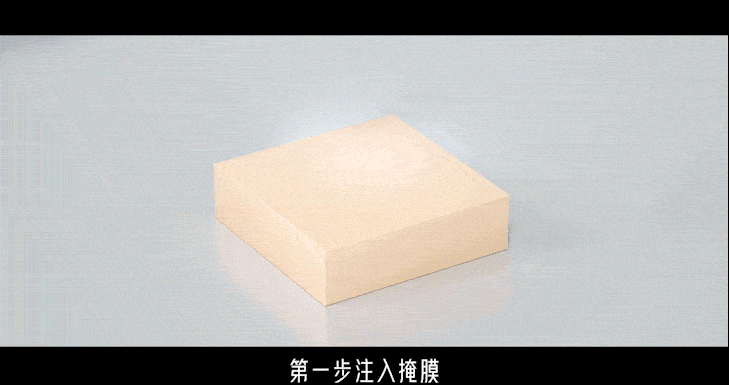

第一步
注入掩膜 。 首先清洗晶圆 ， 淀积一层氧化硅薄膜 ， 接着通过匀胶、曝光、显影等工艺步骤形成光刻胶图形 ， 最后通过刻蚀工艺将图形转移到刻蚀掩膜上 。
文章图片

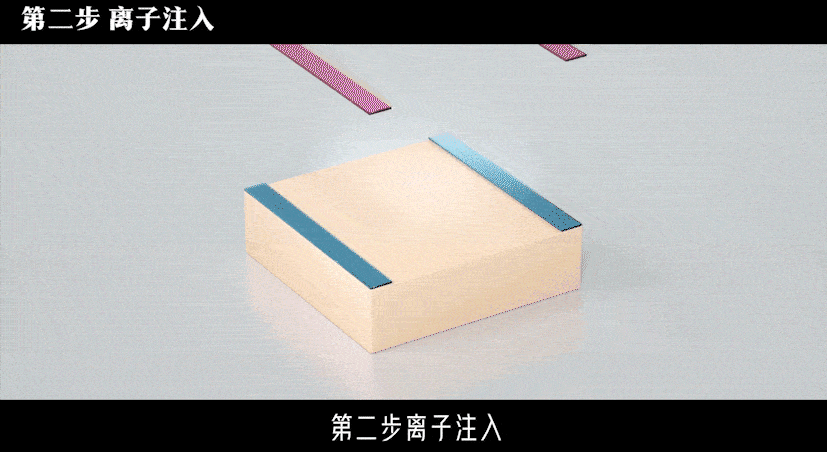

第二步
离子注入 。 将做好掩膜的晶圆放入离子注入机 ， 注入高能离子 。 之后移除掩膜 ， 进行退火以激活注入离子 。
文章图片

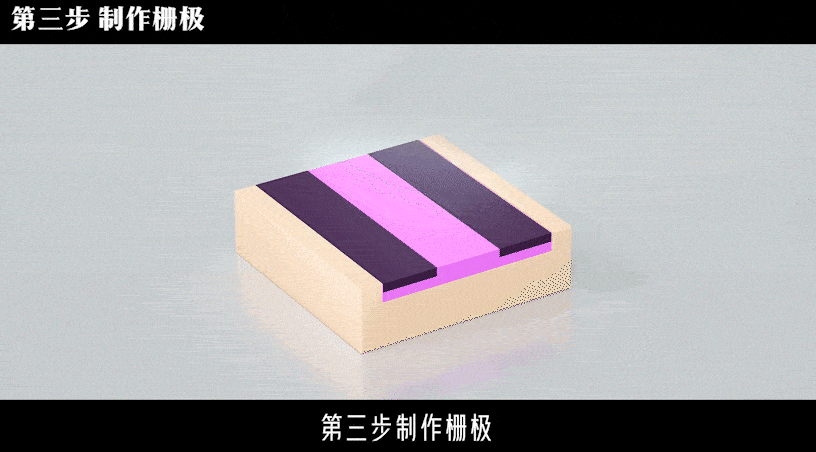

第三步
制作栅极 。 在晶圆上依次淀积栅氧层、栅电极层形成门级控制结构 。
文章图片
