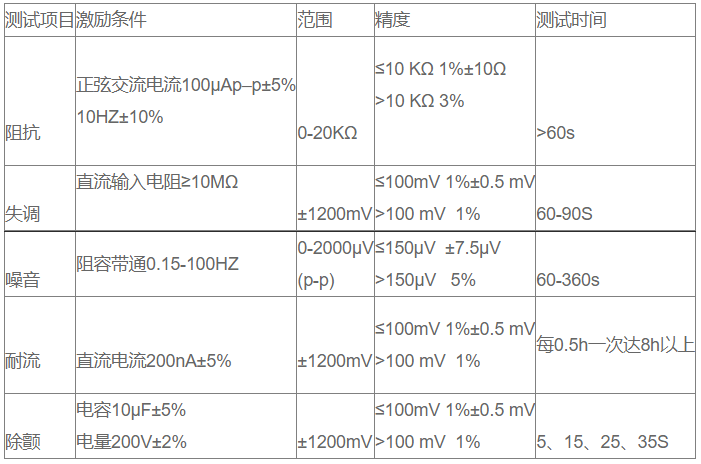

3.6行标对以上测试项目的要求如下：
文章图片
4技术指标
文章图片
外形尺寸：27.5cm*22cm*10cm
整机重量：2.5KG 。
熔断器：RF1-20-2A
5环境条件
电源电压：交流220V±10%、50Hz±1Hz,有良好接地 。
环境温度：+15℃～+35℃ 。
相对湿度：45%～75% 。
大气压力：70.0～106.0Kpa.
6仪器结构
仪器结构参见第5页俯视平面图 。
仪器后面有一根与仪器连为一体的电源线 ， 旁边是保险丝盒 ， 中间保护接地接线处 。 右上角为电源开关 。
左侧面是电极测试插座 ， 引出两极电极测试电缆 ， 测试夹颜色是极性标志 ， “红”为正、“黑”为负 ， 用于连接被测电极对测试各项电性能指标 。
右下角两个接线处可输出200nA恒定电流 ， 作为测量偏置电流耐受度的激励源 ， 接线柱颜色是电流流向标志 ， 与电极对连接后 ， 200nA电流由“红”端流出 ， 经电极对流向 “黑”端 。
仪器上有上、下两个面板 ， 上面板为显示面板 。 左边是四位半数显 ， 数字显示被测电极对的性能指标 。 右边五个发光管是显示指示灯 ， 提示所测试的项目及读数单位 ， 提示时间遵照行标规定的相应有效读数时间 。
下面板为操作面板 。 左上方五位互锁琴键是测试项目功能选择键 ， 用于选择测试项目 。 左下方是测量启动键及提示灯 ， 用于启动自动计时 。 右边是除颤启动键、除颤启动提示灯、除颤时序提示灯 ， 它们皆附属于除颤功能 。
此外 ， 还有一个屏蔽盒 ， 盒上有一接线柱用于接地 ， 主要用于噪音测试 ， 电极对放入其内可大大降低外界干扰 。
7操作方法
将电源线插好 ， 按下电源开关 ， 稳定几分钟 ， 用接地导线将测试仪的保护接地端子与屏蔽盒接地端子连接 ， 即可开始有关测试 。
下面接测试项目分别说明
7.1阻抗
按下阻抗功能键 ， 当测量启动提示灯亮时（同时阻抗显示提示灯亮） ， 将两个待测电极与电极测试电缆连接好并形成电极对 ， 然后按下测量启动键 ， 即刻自动计时 ， 同时灯灭 。 大约60秒后 ， 阻抗显示提示灯再次亮（同时测量启动提示灯也亮） ， 此刻数字显示的读数就是该电极对的阻抗值 ， 单位为Ω 。
也可以不按测量启动键 ， 即不自动计时 ， 则测量启动提示灯和阻抗显示提示灯一直亮 ， 接入待测电极对后约60秒 ， 所显示的数值就是被测电极对的阻抗Ω数 。
7.2失调
按下失调功能键 ， 当测量启动提示灯亮时（同时失调显示提示灯也亮） ， 将两个待测电极与电极测试电缆连接好并形成电极对 ， 即刻按下测量启动键（测量启动提示灯与失调显示提示灯一起灭 ， 同时开始自动计时） 。 在随后的60-90秒内失调显示提示灯亮（60秒后测量启动提示灯一直亮） ， 此时数字显示的读数就是被测电极对的失调电压值 ， 单位为mV 。
