风扇|全新MateBook 13和14散热能力不断进化

性能 进化 系统 笔记本 散热 主板 风扇 MateBook 鲨鱼 热管 高密 双热管

在日常生活中使用笔记本电脑时 ， 你是否遇到过这种情况：当打开多个应用 ， 或者马力全开玩大型游戏时 ， 笔记本电脑会变得很烫 ， 甚至会闪退程序或者自动重启或关机；这是因为笔记本散热跟不上性能释放 ， 超负荷使用触发自我保护机制 。

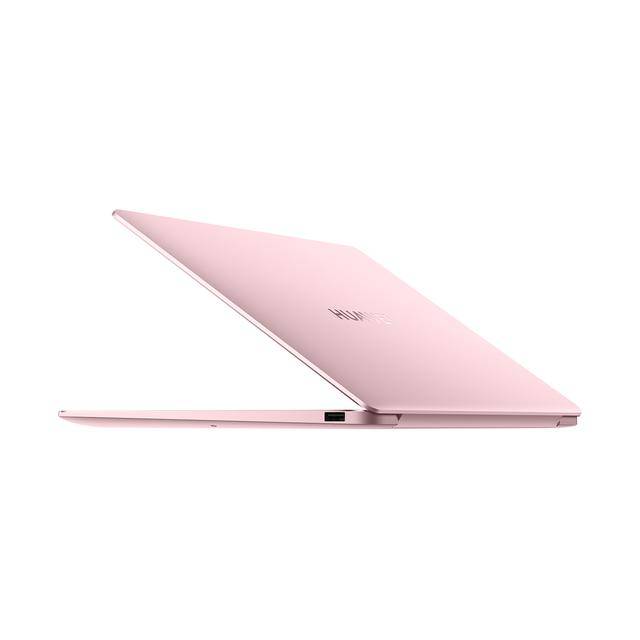

风扇|全新MateBook 13和14散热能力不断进化
文章图片

毋庸置疑 ， 散热对笔记本电脑是一个重要指标 。 想要保证良好散热对于轻薄本来说实属不易 ， 在本就狭小的空间里要塞下散热管和风扇 ， 同时还要保证硬件性能 ， 对于产品设计师来讲确实是个不小的挑战 。
说起笔记本发热的"元凶" ， 其实热量产生最大的元器件包括2个：CPU和GPU 。 其他组件比如内存、硬盘相比之下其实发热量很小 。 所以对于笔记本来说 ， 散热系统的主要工作目标就是把CPU和GPU所产生的热量排到电脑之外 。 组装过台式机的朋友大概知道台式机的CPU甚至显卡上都会单独安排一组散热风扇来进行降温 。 但笔记本因为体积小 ， CPU和GPU上显然安装不下像台式机那样的散热风扇 ， 怎么办？
其实 ， 笔记本电脑的散热元件被称为热管 。 它的工作原理是通过液气转化 ， 把CPU和GPU的热点传递给热管尾部的散热片 ， 散热片旁边是风扇 ， 就可以将热量快速排出了 。 很显然 ， 散热片面积越大 ， 散热能力就越强 ， 但笔记本的厚度也会大幅增加 。 那么 ， 有没有同时满足"机身轻薄"和"散热功能强"的笔记本电脑呢？
全新MateBook 13和14就能做到 。
高密小型主板 ， 创造更多散热空间
解决轻薄本散热问题 ， 办法还要在热量源头也就是主板上来找 。 把主板做小 ， 留出更多散热空间 ， 这是一条思路 。 比笔记本电脑更小的手机主板的散热技术 ， 就成为有力的借鉴 。 由于全新MateBook 13和14搭载了第11代英特尔?酷睿?处理器 ， GeForce MX450独立显卡 ， 性能大幅提升 ， 对笔记本散热效果的要求也相应增加 。 为了得到更好的散热效果 ， 全新MateBook 13和14采用了高于轻薄本行业标准的双风扇、双热管散热系统 。 为了能容纳更多散热单元 ， 且保持机身的极致轻薄 ， 华为设计师对新系列的散热结构做了全新的堆叠设计 ， 并将华为旗舰手机的主板小型化技术应用于PC产品之上 ， 从主板到元器件 ， 都做了小型化定制适配 ， 从而予以整机更大的散热空间 。
同时 ， 还通过高密布局、布线来摆脱常规主板的设计约束 ， 大到主板的架构排布 ， 小到热管的弯折角度都经过精心的计算与多次仿真测试验证 ， 很好地兼顾了轻薄便携与强散热设计 ， 辅以大直径风扇带来的大风量 ， 实现"1+1>2"的散热效果 。

风扇|全新MateBook 13和14散热能力不断进化
文章图片

鲨鱼鳍高密度风扇 ， 进化从未停步
为了让CPU与GPU的性能达到更好的释放 ， 全新MateBook 13和14同时对鲨鱼鳍风扇也做了全新升级 。
"鲨鱼鳍风扇"是2017年华为研发团队从鲨鱼鳍取得灵感 ， 采用鲨鱼鳍仿生科技 ， 研发来的风扇技术 。 这一技术基于空气动力学 ， 对风扇与系统流场耦合性能进行了10轮优化打磨 ， 能有效减少阻力 ， 提升散热效能 。 与同期同样大小风扇相比 ， 风量提升22% ；同时 ， 风扇自带减振环 ， 有效降低振动噪音 ， 也延长了风扇寿命 。 2018年 ， 鲨鱼鳍风扇进入第二代 ， 风扇系统风量较上一代提升25%， 降噪品质成为标杆 。
如今 ， MateBook 13和14采用了全新的"第三代鲨鱼鳍双风扇"系统 ， 重新定义架构堆叠 ， 并由单风扇改为双风扇 。 采用0.15-0.2mm的超薄高密度S型叶片 ， 增加流体空间 ， 改善入流条件；超过79片高密叶片 ， 增加叶片对气流的约束作用 ， 避免涡流产生 ， 使气流快速通过 ， 散热效果大大提升 。 对比上一代产品 ， 散热面积提升7% ， 叶片厚度降低 40% ， 叶片数量提升49% ， 风量整体提升39% 。
翼形双热管设计 ， 让散热更均衡
除了第三代鲨鱼鳍双风扇之外 ， 全新MateBook 13和14还搭载了6mm+8mm的大直径双热管 ， 组成了"翼形"均热设计 。 这样的排布设计 ， 不仅可有效增大热量传导的面积 ， 进而提升散热效率 ， 同时也能帮助笔记本的降温更均衡 ， 让单风扇设计笔记本经常出现的WASD区域偏热的问题得以解决 。
除了对散热效果的不懈努力 ， 全新MateBook 13和14在整体散热系统的噪音控制上也格外用心 。
工程师们不仅通过智能滤波技术 ， 在风扇转速切换时采用了更加平缓的弦波方式 ， 能够有效控制噪音产生 。 并且还在笔记本容易发热的关键部件旁布置了7颗温度传感器 ， 实时监控笔记本整机温度 ， 调节风扇噪音 ， 让全新MateBook 13和14在日常处理办公文件时的噪音仅为25dB ， 相当于耳语的音量 ， 在平时的学习、工作场景中很难被察觉到 。
【风扇|全新MateBook 13和14散热能力不断进化】可见 ， 对轻薄笔记本来说 ， 散热性能是一个极其重要指标 。 全新MateBook 13和14采用鲨鱼鳍双风扇+双热管的方式 ， 用先进技术保障了散热性能 ， 让轻薄强劲和高效散热齐飞 。
