数据中心光模块主要封装模式有SFP、QSFP……
根据波长 , 传输距离等可以分为很多不同的规格 , 为了更好的区分光模块 , 除了在光模块标签上需要写明其规格外 , 还会在拉手扣上涂敷不同颜色便于区分 。
文章图片
SFP 光模块
千兆SFP光模块主要包含1000base SFP、BIDI SFP、CWDM SFP光模块 。
1000base SFP双纤光模块拉

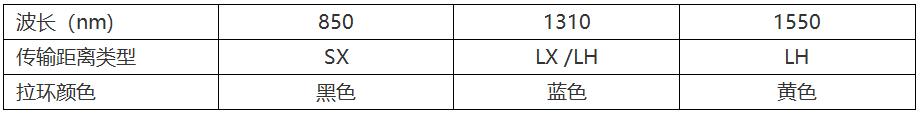

主要有850nm、1310nm和1550nm三个波长 , 拉手扣颜色如下表所示
文章图片

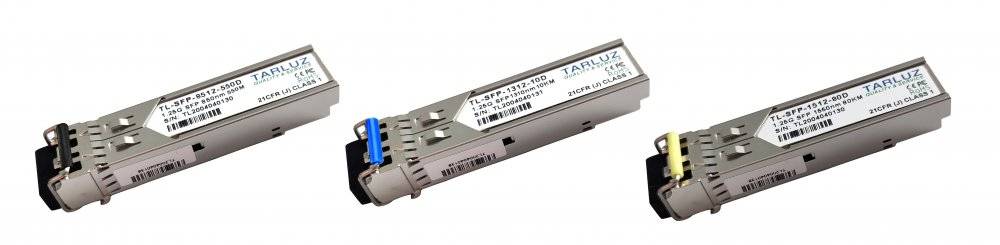

示例:
1.25G SFP 850nm SX 550m:黑色
1.25G SFP 1310nm LX 10km:蓝色
1.25G SFP 1550nm LH 40km:黄色
文章图片

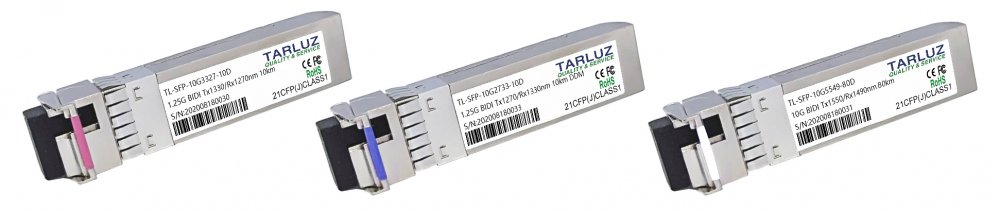

BIDI SFP单纤双向光模块
【模块|光模块拉环(拉手扣)颜色大盘点,值得收藏哦!】主要有1330、1490nm、1550nm和1570nm四个波长 , 拉手扣颜色如下表所示
文章图片

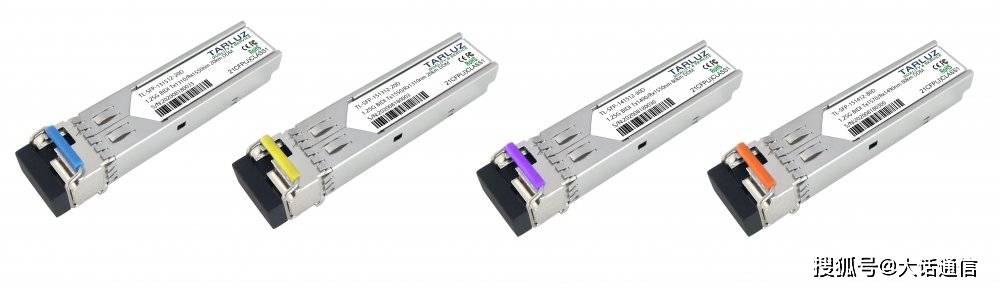

示例:
TX1310nm/Rx1550nm 20km:蓝色
Tx1550nm/Rx1310nm 20km:黄色
Tx1490nm/Rx1310nm 20km:紫色
Tx1570 nm/ Rx1490nm 80km:橘色
文章图片
注:通常1550nm波段的拉环是黄色 , 但是120KM以上的模块拉环使用绿色
SFP CWDM光模块

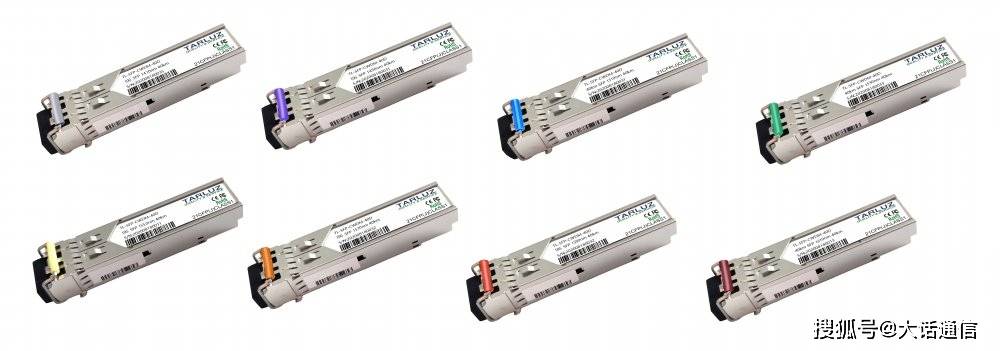

CWDM光模块波长较多(1270-1610nm共18个通道波长) , 本次介绍的以1470-1610nm的光模块为主 。
文章图片
文章图片
SFP+ 光模块
SFP+光模块主BIDI SFP、10G CWDM SFP光模块 。
10G SFP+双纤光模块

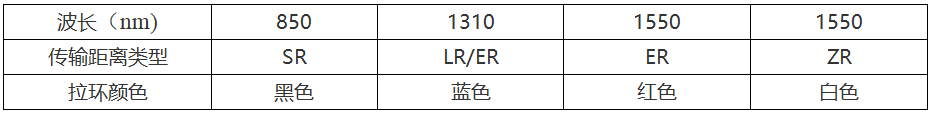

主要有850nm、1310nm和1550nm三个波长 , 拉手扣颜色如下表所示
文章图片

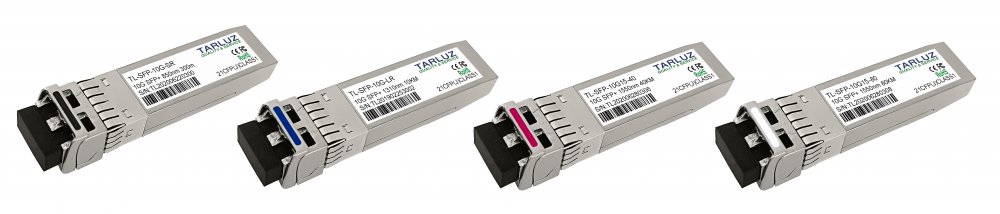

示例:
10G SFP+ 850nm SR 300m:黑色
10G SFP+ 1550nm LR 10km:蓝色
10G SFP+ 1550nm ER 40km:红色
10G SFP+ 1550nm ZR 80km:白色
文章图片
10G BIDI SFP+单纤双向光模块
主要有1270nm、1310nm、1490nm和1550nm四个波长 , 拉手扣颜色如下表所示
文章图片
示例:
TX1270nm/Rx1330nm 10km:蓝色
Tx1330nm/Rx1270nm10km :红色
Tx1490nm/Rx1550nm80km:白色
文章图片
QSFP+光模块
40G QSFP+光模块

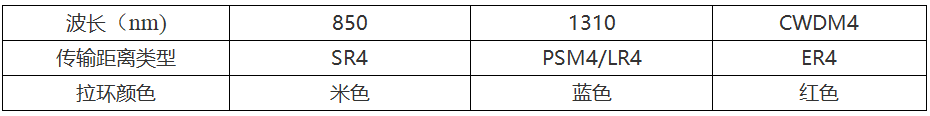

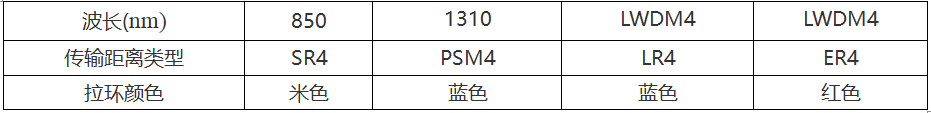

拉手扣颜色如下表所示
文章图片

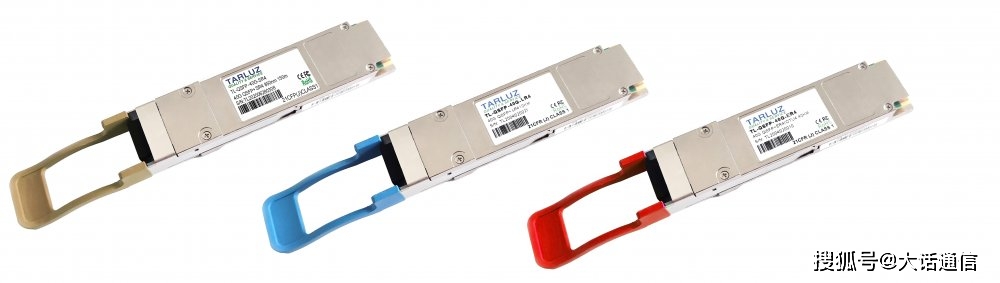

示例:
40G QSFP+ 850nm SR4 150m:米色
40G QSFP+ 1310nm LR4 10km:蓝色
40G QSFP+ CWDM4 ER4 40km:红色
文章图片
QSFP28光模块
100G QSFP28光模块拉
拉手扣颜色如下表所示
文章图片
示例:
100G QSFP+ 850nm SR4 100m:米色
100G QSFP+ LWDM4 LR4 10km:蓝色
100G QSFP+ LWDM4 ER4 40km:红色
文章图片
以上就是光模块拉手扣颜色的介绍 。
